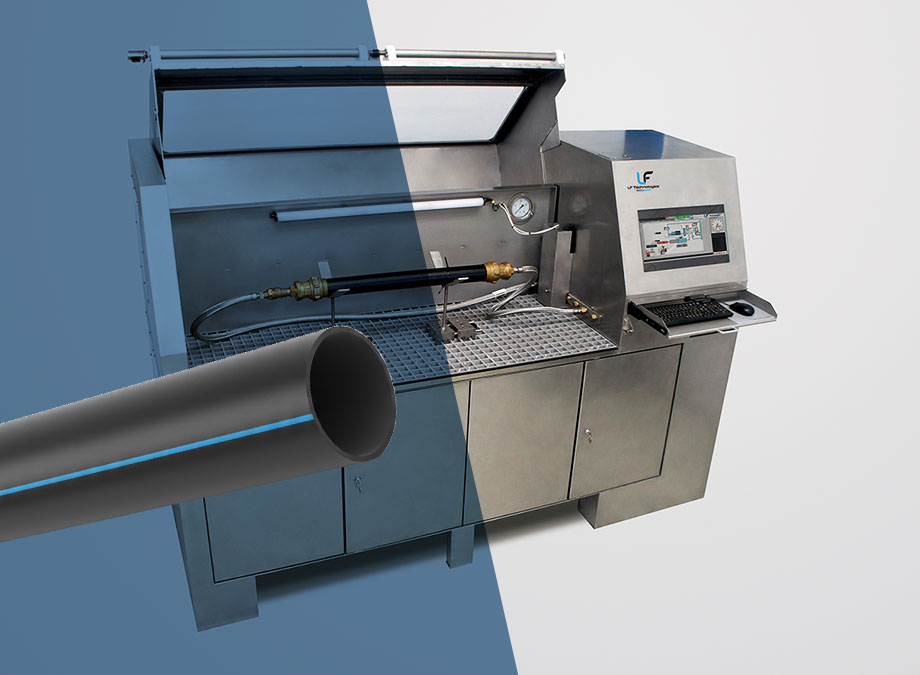

Prüfstand für statische und zyklische Druckprüfungen an Rohrleitungen und Kanälen

Ref : LifeTube

Prüfstand für statische und zyklische Druckprüfungen an Rohrleitungen und Kanälen (LifeTube): Dieser Prüfstand führt zyklische Wasserdruckprüfungen an einem oder mehreren Produkten gleichzeitig durch, um Druckstöße zu simulieren oder die Alterung der Bauteile zu beschleunigen. Die Belastungsprofile (Kurven, Zyklen, Abfolgen) sind parametrierbar, mit automatischer Entlüftung und Leckageüberwachung durch Druckabfall oder Durchflusserkennung.

+33 (0)2 52 56 04 20

Fordern Sie ein Angebot an

Max. Wasserdruck

100 bar

Delta-Volumen max

1 dm³

Maximaler Momentan-Durchfluss

5 dm³/s

Max. Schaltfrequenz

1Hz

Getestete Produkte

Branchen

Hauptfunktionen

Dieser Prüfstand dient zur Durchführung von zyklischen Wasserdruckprüfungen an einem oder mehreren Produkten gleichzeitig. Er simuliert Druckstöße in Rohrleitungen oder prüft die (beschleunigte) Alterung von Bauteilen. Er überprüft die Dichtheit durch Druckabfall oder Durchflusserkennung. Außerdem ermöglicht er die Durchführung von Druckprüfungen an Bauteilen, die besonderen gesetzlichen Vorschriften unterliegen.

Die Form der Belastungskurven ist konfigurierbar. Die Anzahl der Testzyklen und deren Abfolge sind programmierbar.

Die Entlüftung erfolgt automatisch und wird durch die Messung des Systemdrucks überprüft.

Betriebsart

Erfahren Sie mehr über die Funktionsweise unseres Prüfstands für statische und zyklische Druckprüfungen an Rohrleitungen und Kanälen

Das Ziel eines Tests besteht darin, statische Druckzyklen nach einem trapezförmigen Profil auf ein mehr oder weniger elastisches Produkt anzuwenden.

Einbau und Befestigung der Probe
Anschluss des Versorgungsschlauchs und des Entlüftungsschlauchs
Softwareeinstellungen / Programmauswahl
Start des Testszenarios
Automatische Entlüftung, geregelter Zyklus, automatische Leckageüberwachung
Erfassung der Testergebnisse

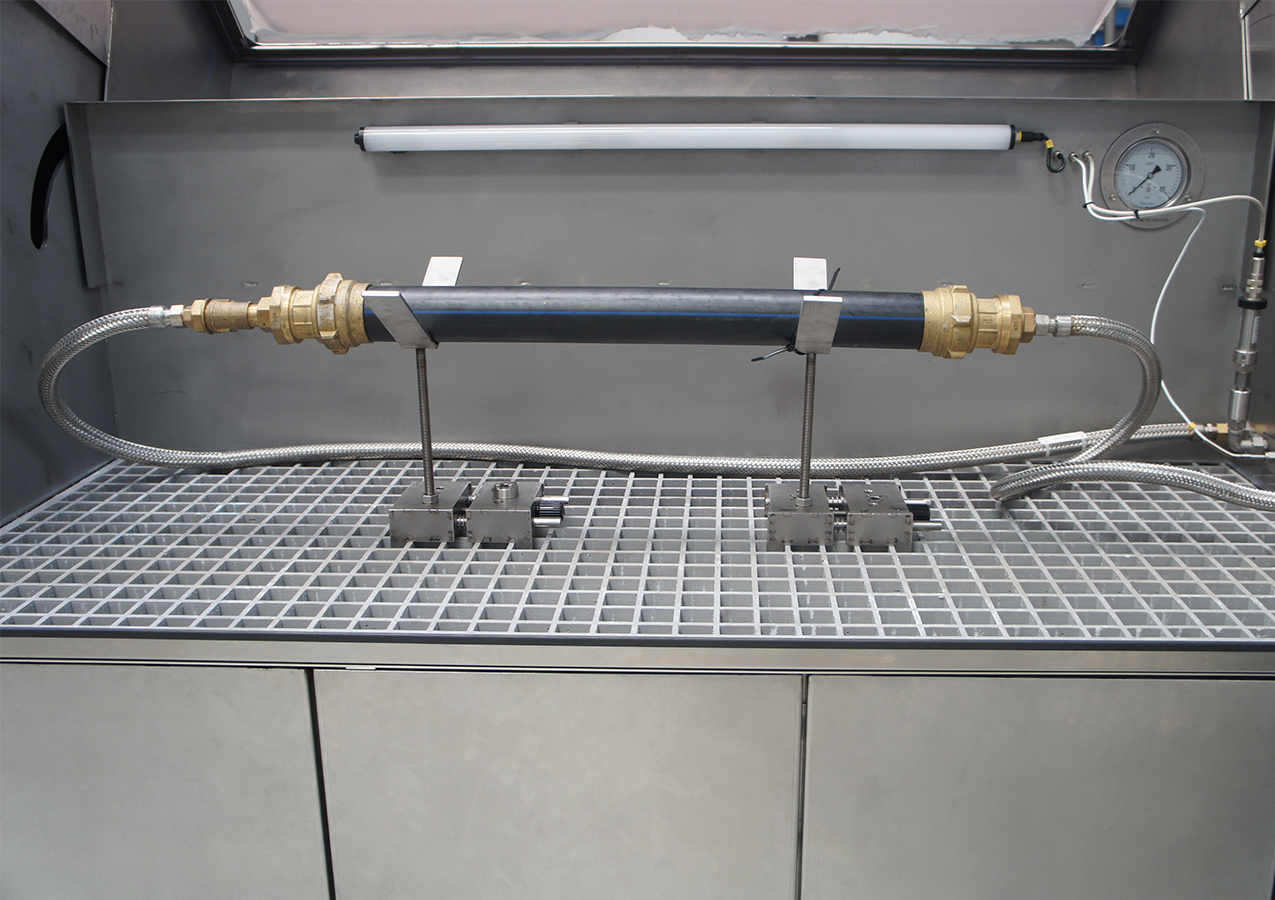

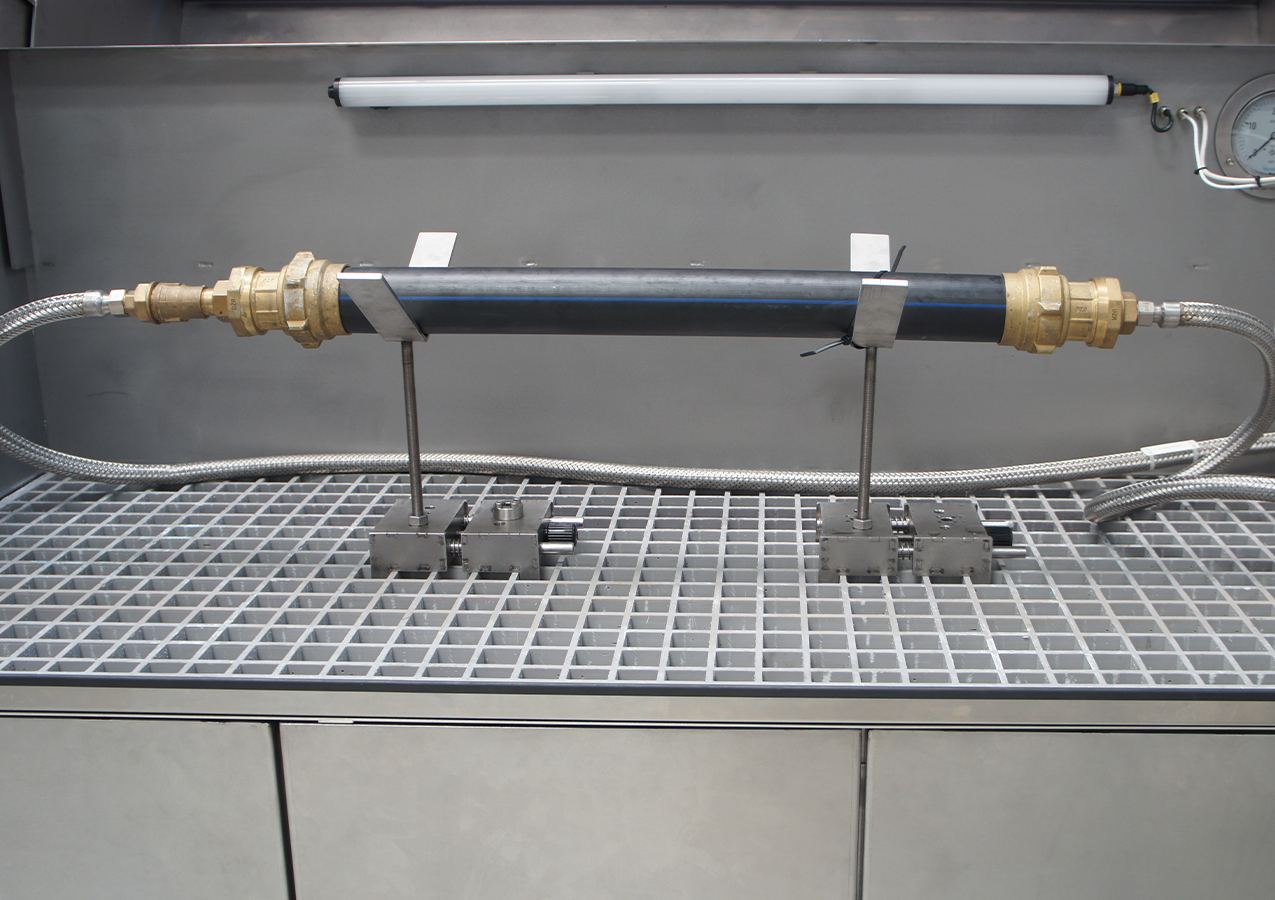

PE-Rohrverbindung

Mechanische Festigkeit von PE-Rohrverbindungen unter Druck.

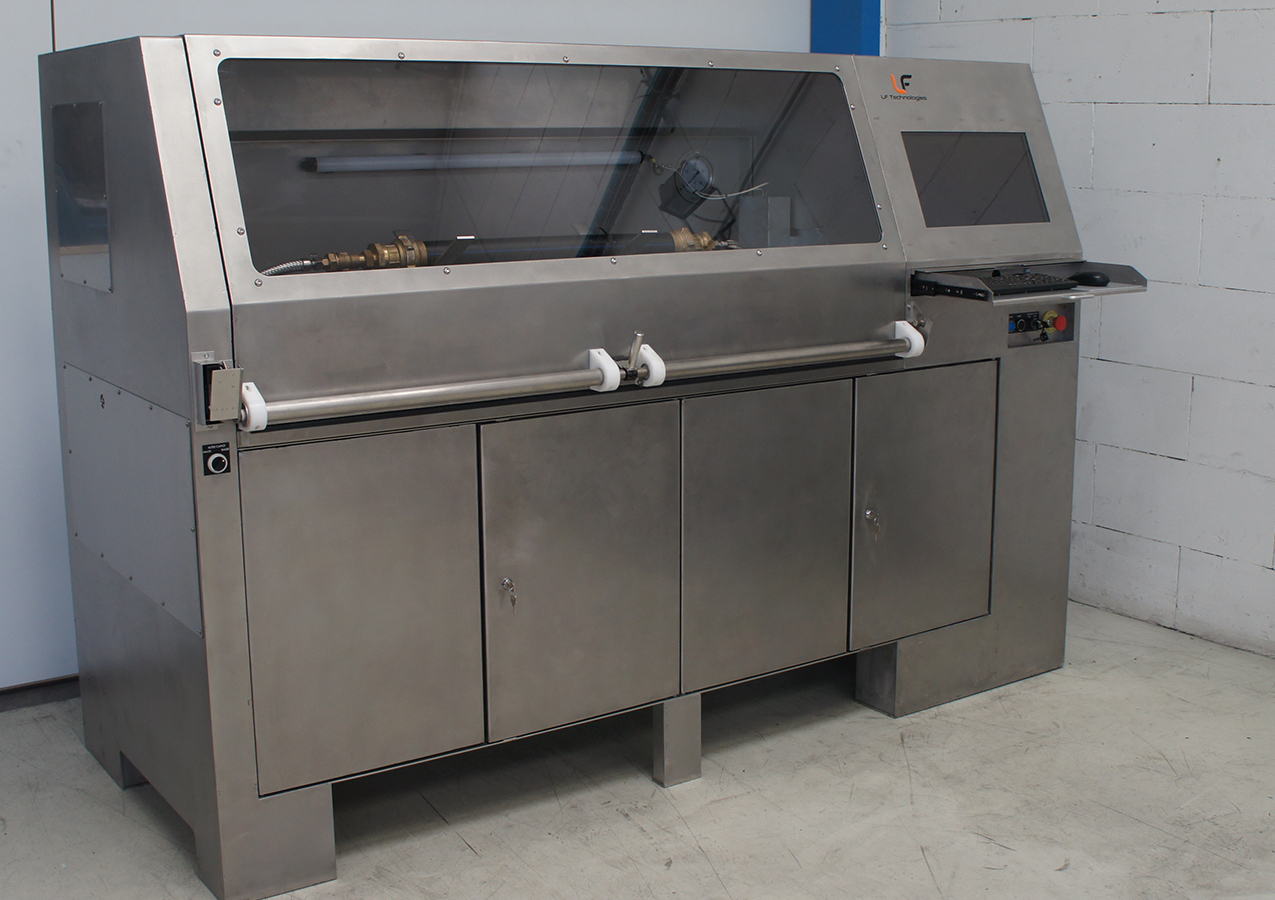

Sicherheit

Eine Schutzhaube schützt sowohl das Bedienpersonal als auch das Prüfgut und gewährleistet gleichzeitig optimale Sichtverhältnisse.

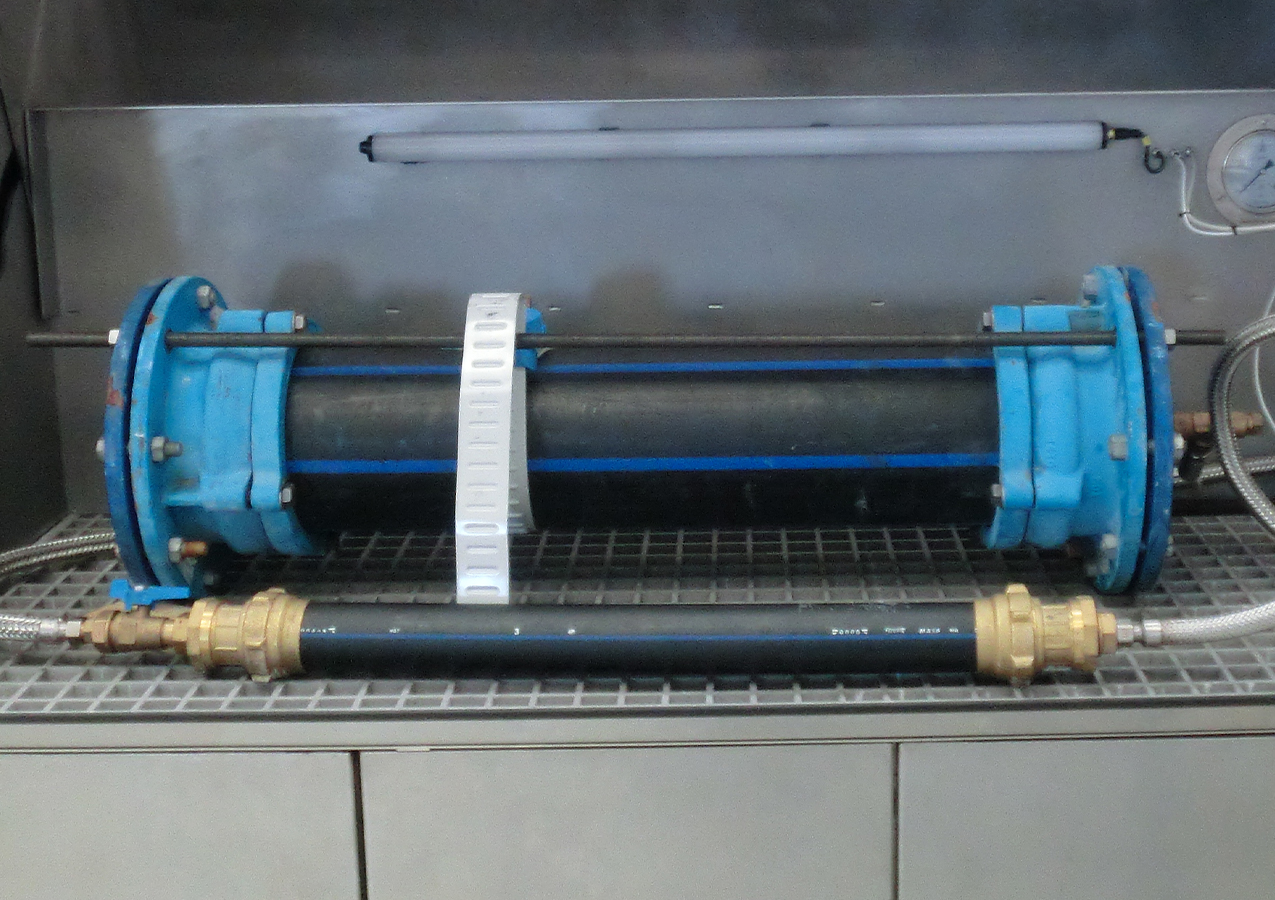

Absperrring

Leckageerkennung an Absperrringen.

Vorteile des LifeTube

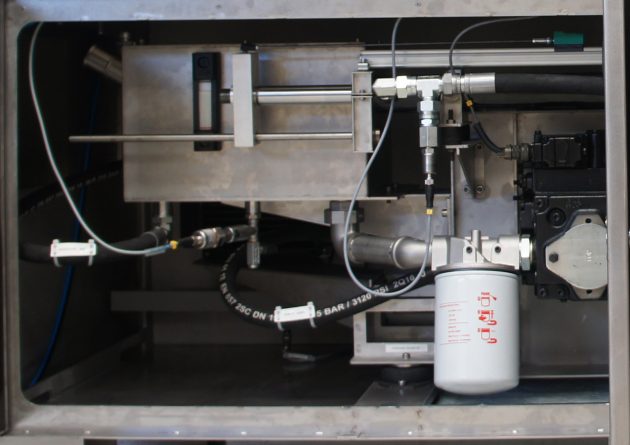

Lautstärkesensor

Dieser Sensor optimiert die Hubpositionierung und überwacht die Wassermenge.

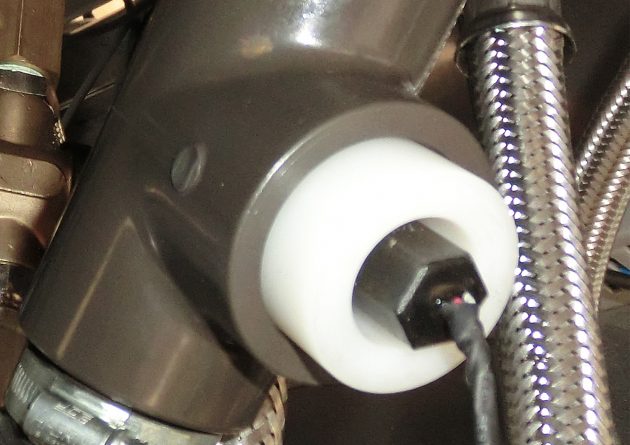

Leckageortung

Der Abfluss des Waschbeckens ist mit einem Tropfensensor ausgestattet, der den Test bei Feststellung eines Lecks unterbricht.

Energieeinsparung

Es sind nur 10 % der erforderlichen Momentanleistung installiert.

TECHNISCHE DATEN des Prüfstands für statische und zyklische Druckprüfungen an Rohrleitungen und Kanälen

Spezifikationen	LifeTube-40	LifeTube-100
Max. Wasserdruck	40 bar	100 bar
Max. momentaner Durchfluss	5 dm3/s	5 dm3/s
Auf- und Abstieg bei max.	20 dm3/s²	20 dm3/s²
Min. und max. Zyklusdruck	0 bis 40 bar	0 bis 40 bar
Messgenauigkeit
Genauigkeit der Wasserdruckmessung	± 0.1 bar	± 0.1 bar
Genauigkeit der Temperaturmessung	± 0.5° C	± 0.5° C
Genauigkeit der Messung von Delta Volumen	± 0.001 dm3	± 0.001 dm3
Abmessungen eines Postens
Länge (geschlossene Haube)	2 350 mm	2 350 mm
Tiefe (geschlossene Motorhaube)	1 020 mm	1 020 mm
Höhe (geschlossene Haube)	1 600 mm	1 600 mm
Gewicht	1 100 kg	1 100 kg

Kundenanwendungen

Möchten Sie mehr über hydraulische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!

Rohrleitungen

Druckprüfstand für Kanalrohre

Prüfstand für Armaturen, Rohrverbindungen und Absperrschellen. Führt Druckzyklustests durch, um die Festigkeit Ihrer Produkte zu messen.

Projekt ansehen

Rohrleitungen

Prüfstand für die Erzeugung von Kanaldruck

Der Rohrleitungsdruckprüfstand ist ein hydrostatischer Prüfstand, der für die Anwendung von zyklischem und statischem Druck ausgelegt ist. Ein spezieller Schaltkreis ermöglicht auch die Simulation von Druckstößen.

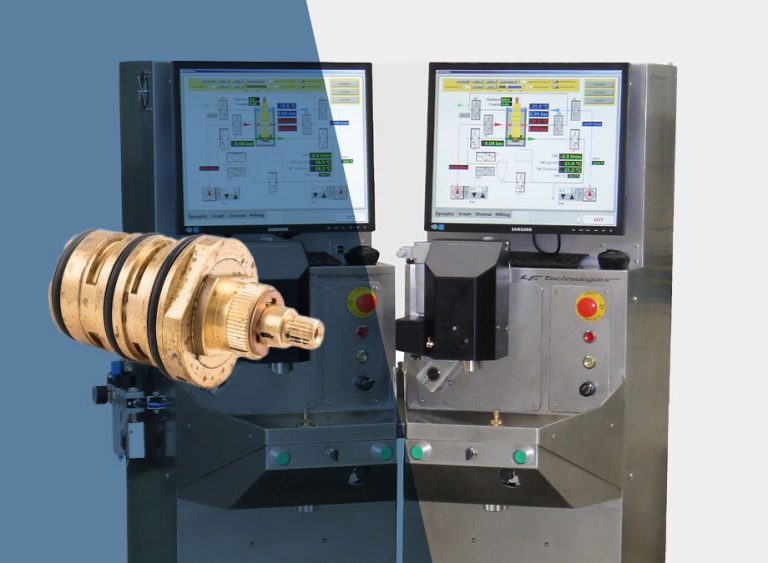

Automatischer Temperaturregelungs- und Prüfstand für Thermostatpatronen
