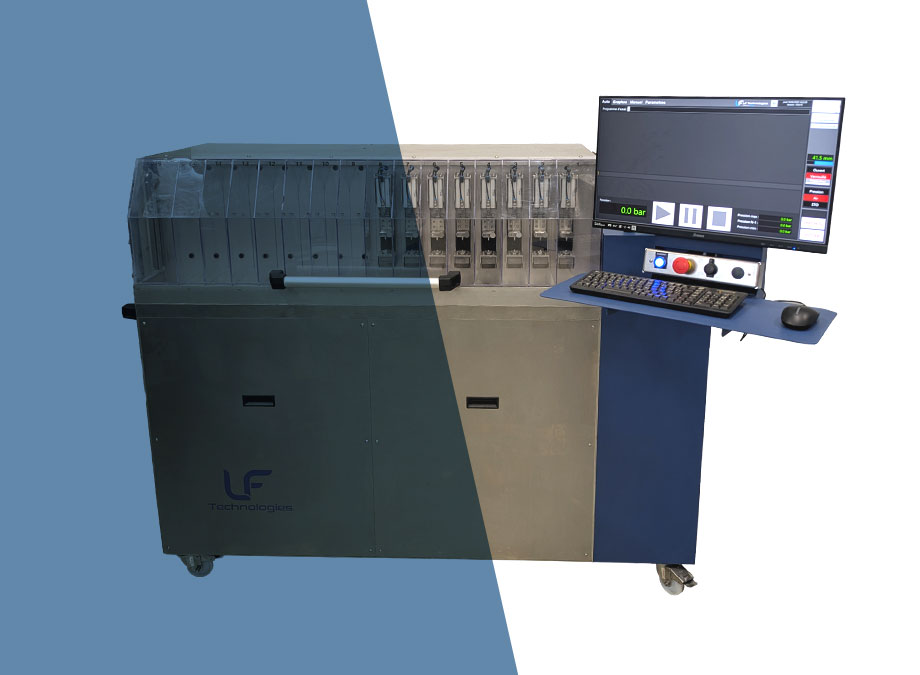

Prüfstand für Druck- und Berstprüfungen
Mit diesem automatisierten Berstprüfstand lassen sich die Festigkeit und Dichtheit von unter Druck stehenden Bauteilen (Feuerzeuge, Kartuschen) mit einer Genauigkeit von 0,5 bar prüfen.
- Durchsatz: Gleichzeitige Prüfung von bis zu 16 Produkten.
- Leistung: Einstellbarer Druckaufbau (0,5 bis 2 bar/s) bis zu 110 bar.
- Sicherheit: Edelstahlgehäuse mit Schutzabdeckung und pneumatischer Klemmvorrichtung.
- Rückverfolgbarkeit: Überwachungssoftware mit automatischer Berichterstellung.
Getestete Produkte
Branchen
Hauptfunktionen
Widerstandsprüfung und Lecksuche
Die Berstprüfbank ist ein Druckgenerator, der für die Durchführung von Festigkeitsprüfungen an verschiedenen Produkten wie Feuerzeugen, Behältern, Kartuschen und allen anderen Produkten konzipiert ist, die einer Druckprüfung unterzogen werden können. Dank ihres modularen Aufbaus können bis zu 16 Produkte geprüft werden, wodurch die Sicherheit der Komponenten sowie die Einhaltung der Anforderungen in Produktion oder Forschung und Entwicklung gewährleistet wird.
Betriebsart
Automatisierter Ablauf für Wiederholbarkeit und Sicherheit

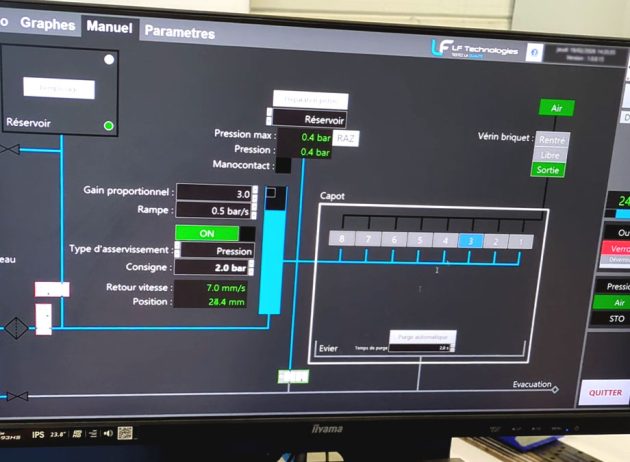

Der Testzyklus wird vollständig über einen PC gesteuert, um eine ständige Überwachung und messtechnische Genauigkeit zu gewährleisten:
-
Aufbau und Verschluss:
Einbringen der Produkte in den Sicherheitsbehälter und Einstellung der gewünschten Drücke über die Bedienoberfläche. -
Druckbeaufschlagung:
Automatisches Festspannen der Produkte durch Pneumatikzylinder (Kraft: 245 N) und stufenloser Druckaufbau über den statischen Druckerzeuger (Druckaufbau von 0,5 bis 2 bar/s). -
Analyse und Rückverfolgbarkeit:
Kontinuierliche Überwachung bis zum Auftreten eines Lecks oder bis zur Erkennung eines Lecks, gefolgt von einer automatischen Speicherung der Ergebnisse in der Software, um die Analyse und Rückverfolgbarkeit zu gewährleisten.

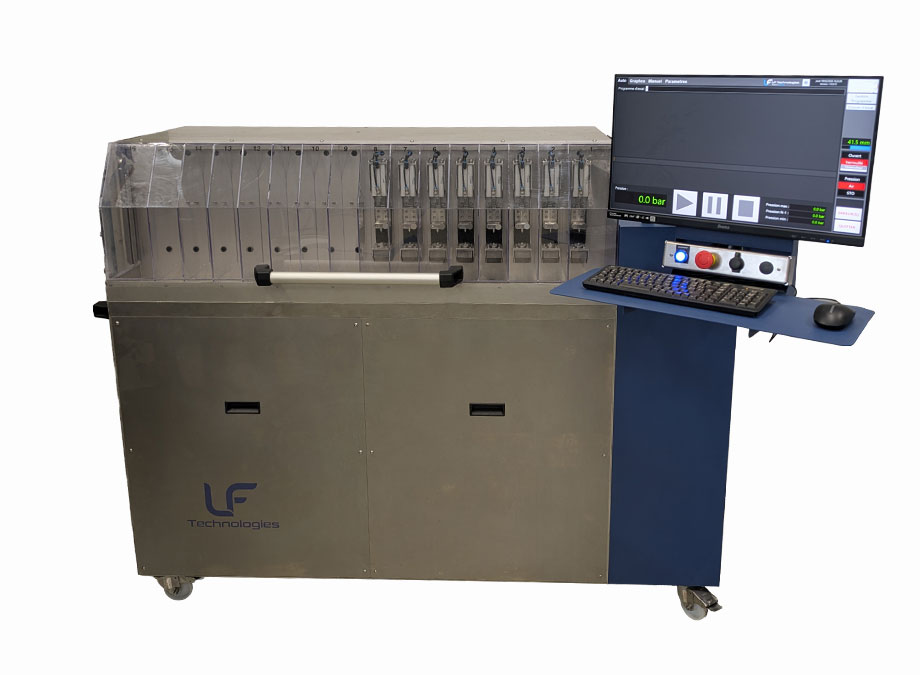

Druck- und Berstprüfstand – Crash-Multi

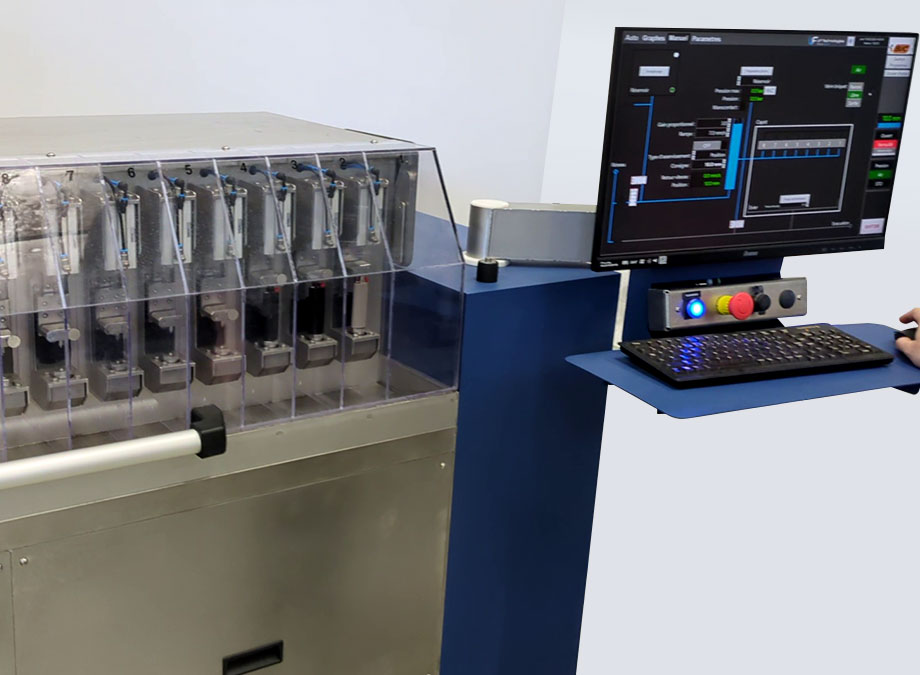

Sicherheitsgehäuse für Druck- und Berstprüfung

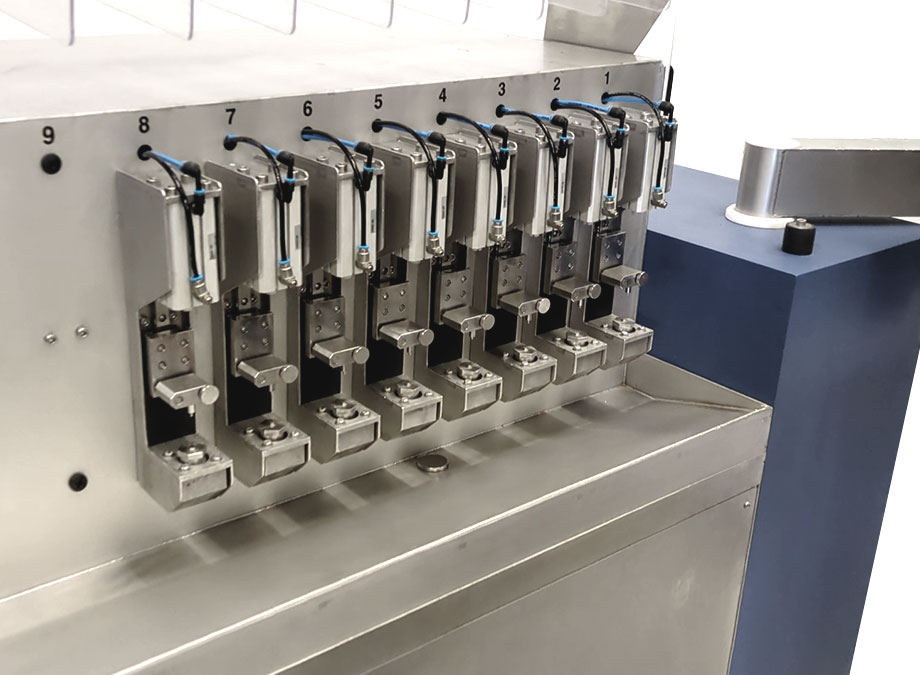

Teststation des Druck- und Berstprüfstands
Spezieller Bereich für die zu prüfenden Produkte. Modular und je nach Produkt einstellbar

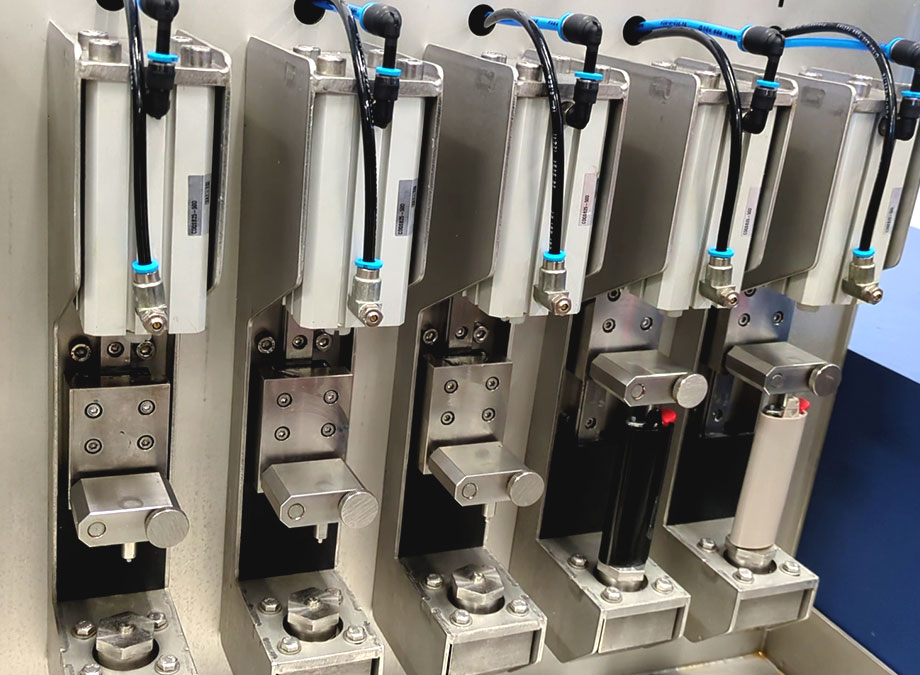

Produktplatzierung – Crash-Multi

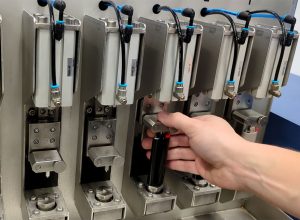

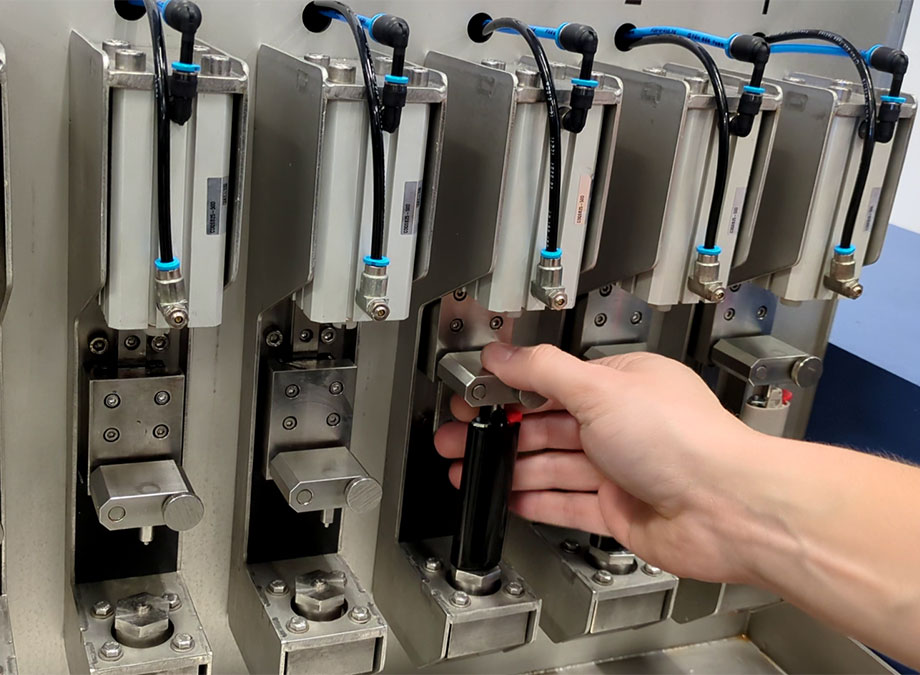

Aufstellen und Befestigen eines Feuerzeugs – Mit dem Crash-Multi prüfbares Produkt
Berst- und Druckprüfung – Crash-Multi | LF TechnologiesBerst- und Druckprüfung – Crash-Multi | LF Technologies
Berst- und Druckprüfung – Crash-Multi | LF Technologies
Berst- und Druckprüfstand | LF Technologies
Berst- und Druckprüfstand | LF Technologies
Druckerzeuger und Aufschlüsselung
Dieser automatisierte Berstprüfstand testet gleichzeitig bis zu 16 Produkte bei einem maximalen Druck von 110 bar. Dank einer auf 0,5 bar genauen Softwaresteuerung gewährleistet er absolute Sicherheit und digitale Rückverfolgbarkeit. Er ist das ideale Werkzeug, um die Festigkeit und Konformität Ihrer Komponenten in der Produktion oder in der Forschung und Entwicklung zu zertifizieren.
Vorteile des Crash-Multi
Optimieren Sie Ihre Prüfraten
Eine modulare Kapazität, die es ermöglicht, bis zu 16 Proben gleichzeitig zu testen, was zu einer erheblichen Zeitersparnis im industriellen Bereich führt.
Schützen Sie Ihre Mitarbeiter und Ihre Anlagen
Umfassender Schutz dank Vollverkleidung, automatischer Verriegelung mittels Hydraulikzylindern und aktiver Gefahrenüberwachung.
Sorgen Sie für die Zuverlässigkeit Ihrer Messungen

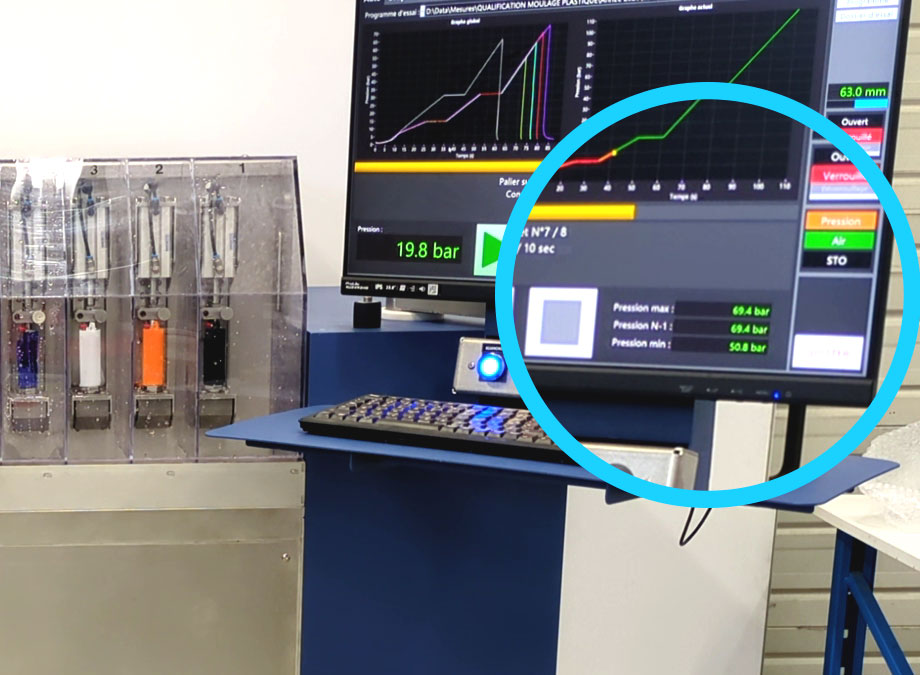

Eine präzise Regelung des Druckgenerators, die eine Leckage- und Berstdetektion mit einer Genauigkeit von 0,5 bar ermöglicht.
Sichern Sie Ihre Daten und gewährleisten Sie die Einhaltung von Vorschriften
Ein zu 100 % autonomer Prozess mit digitaler Archivierung und automatischer Berichterstellung für eine lückenlose Rückverfolgbarkeit.
TECHNISCHE DATEN des Druck- und Berstprüfstands
Merkmale | Crash-Multi |
Statischer Druckerzeuger | |
Max. Druck | 110 bar |
Druckanstiegsrampe | 0,5 - 2 bar/s |
Messgenauigkeit | 0,5 bar |
Statischer Druckerzeuger | |
Maximalkraft | 245 N (à 5 bar) |
Abmessungen des Prüfstands | |
Höhe | 1100 mm |
Tiefe | 620 mm |
Breite | 1600 mm |
