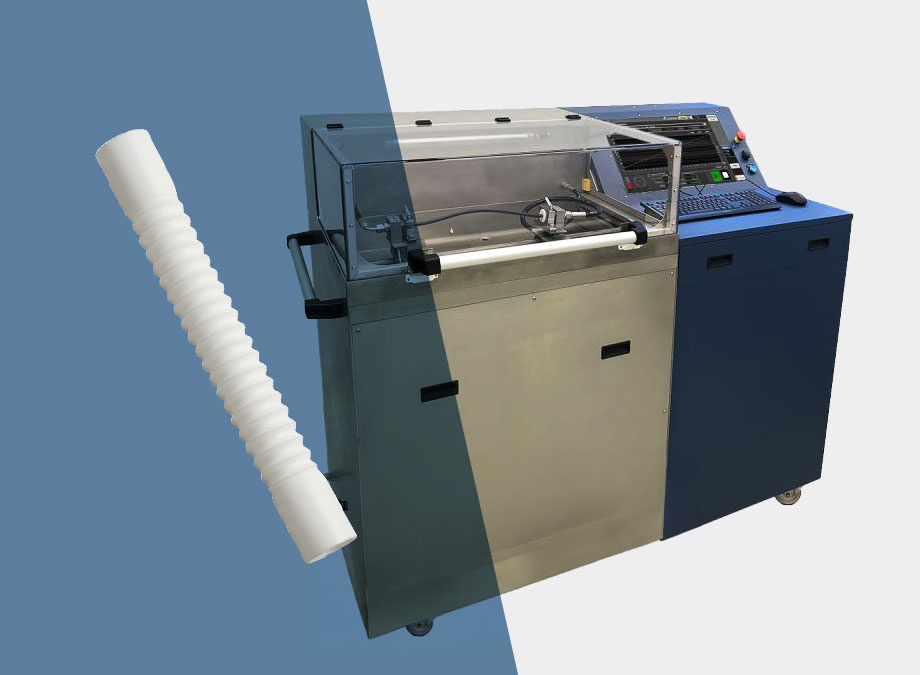

Rohrberstprüfstand

Hauptfunktionen

Dieser Prüfstand ist mit einem statischen Druckgenerator ausgestattet, der speziell für die Prüfung von stark expandierenden Rohren entwickelt wurde.
Der Druckgenerator ermöglicht einen progressiven Druckaufbau sowie Druckstufen mit geregeltem Druck (selbst wenn das zu prüfende Produkt unter Druck kriecht).

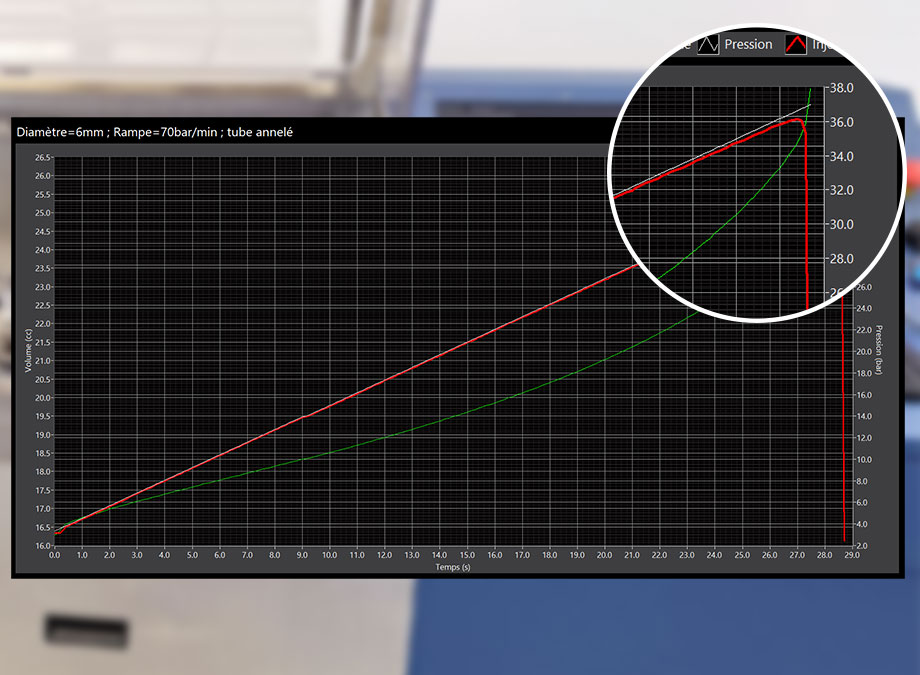

Dieser sehr allmähliche und gleichmäßige Druckanstieg ermöglicht es, den maximalen Druck, bei dem das getestete Rohr platzt oder einen Bruch bildet, sehr fein zu erkennen.
Der Druckgenerator ist eine motorisierte Spritze. Die präzise Steuerung dieses Motors ermöglicht eine feine Messung und Regulierung des Drucks mit einer vom Benutzer einstellbaren Geschwindigkeit des Druckanstiegs sowie eine automatische Erkennung der Bruchstelle. Diese Technik gewährleistet auch eine inhärente Sicherheit für den Benutzer beim Bersten (da es praktisch keine Energiespeicherung im System gibt).

Das Innenvolumen der Spritze ist so bemessen, dass es eine große Bandbreite an Expansionsvolumen der Testprodukte abdeckt. Und im Falle eines größeren Volumens ist die Maschine mit einem automatischen Ventil ausgestattet, das den Druck im Rohr aufrechterhält, bis die Spritze wieder gefüllt ist.

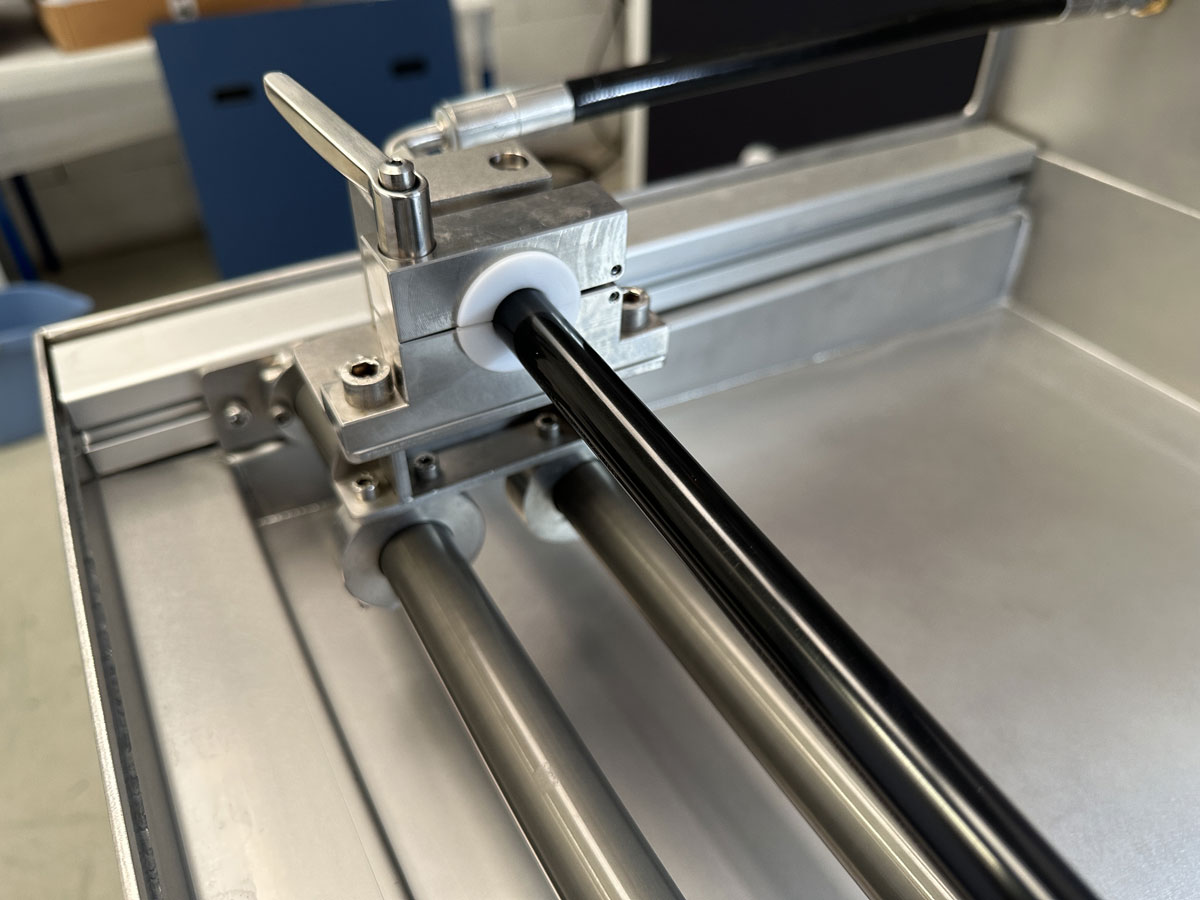

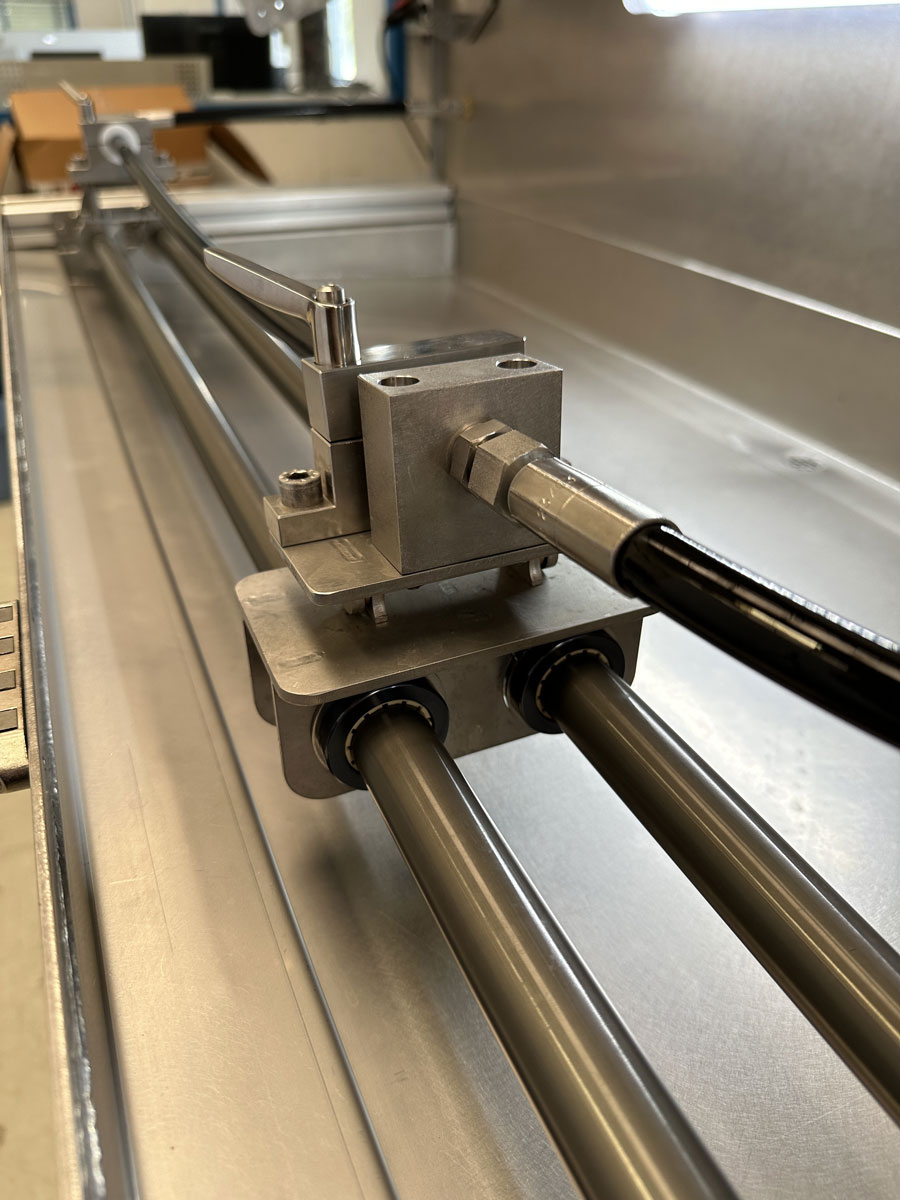

Das Werkzeug zum Verbinden der Kunststoffrohre ermöglicht eine einfache Anpassung an verschiedene Rohrdurchmesser und -längen, ohne die Rohrenden einzuengen.

Betriebsart

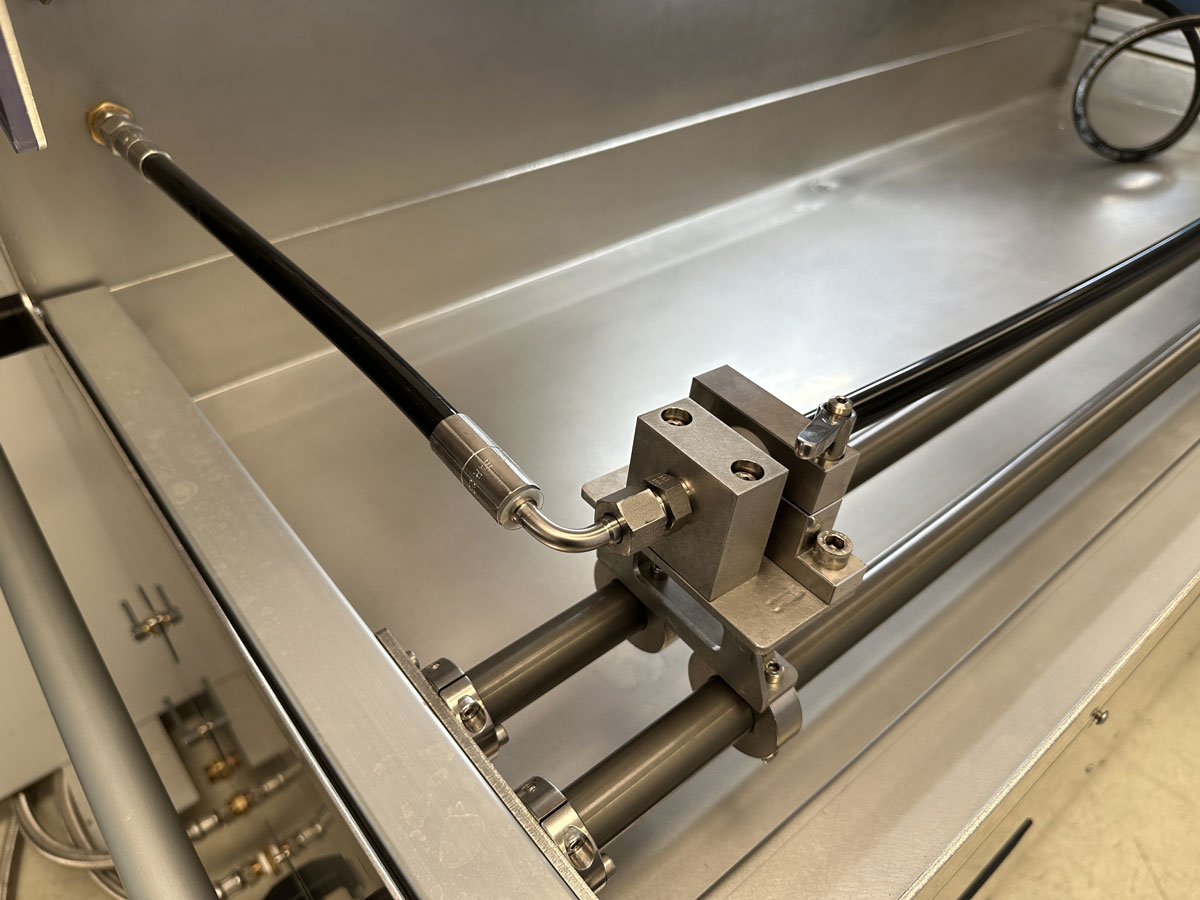

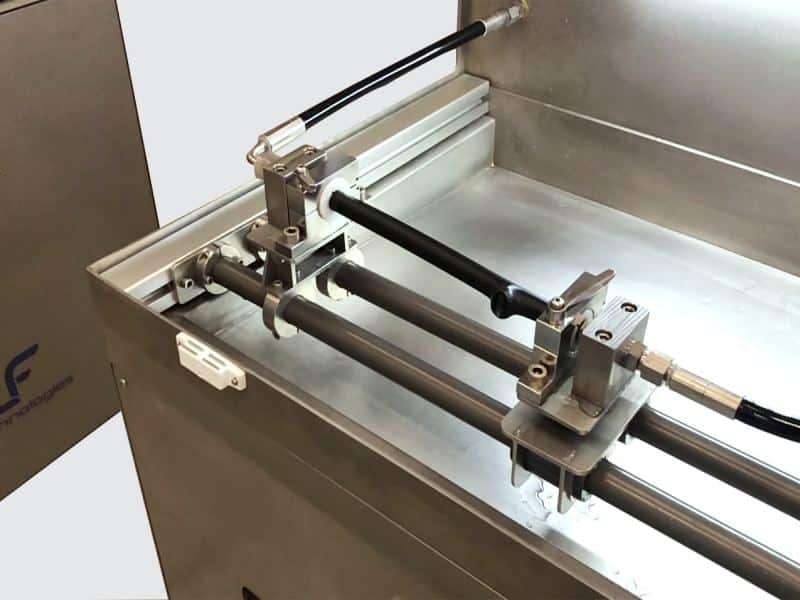

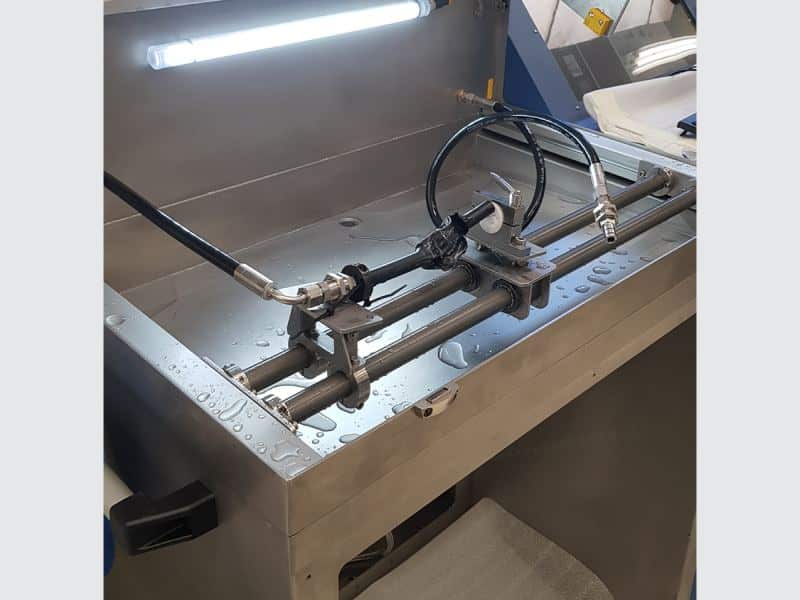

Das zu testende Rohr wird mit Schnellkupplungswerkzeugen verbunden. Diese Werkzeuge sind auf beweglichen Schlitten montiert, um sich der Länge des Rohrs anzupassen.

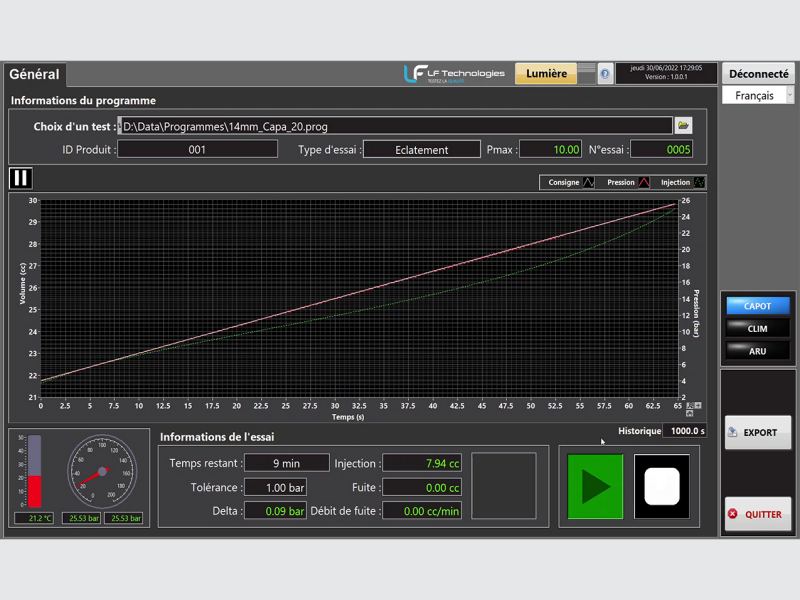

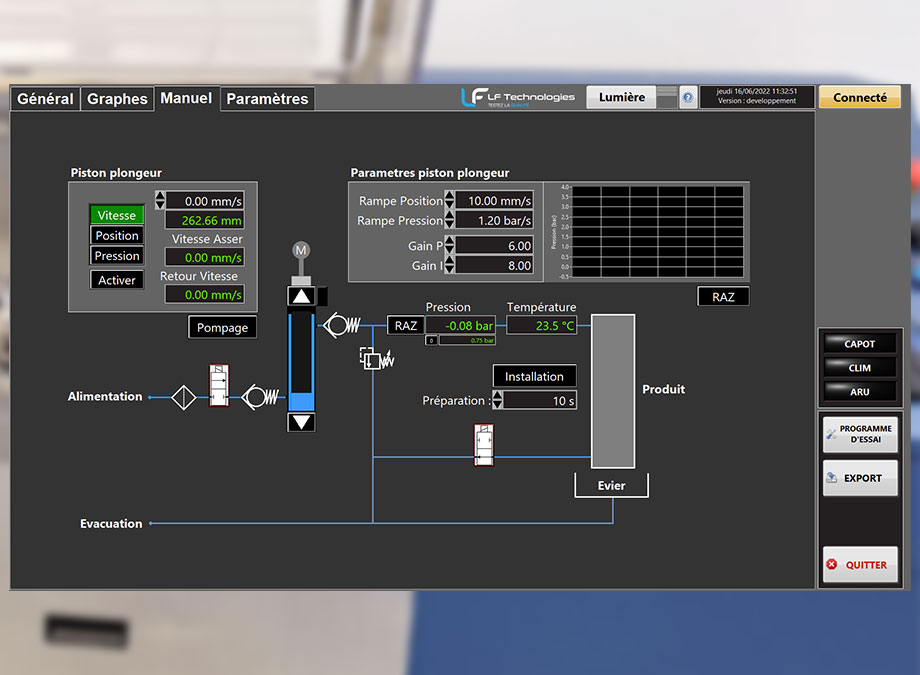

Das System übt einen statischen Druck in einem programmierbaren Zyklus mit progressiven Druckanstiegsrampen und parametrierbaren Stufen aus.
Der Testbereich ist mit einer transparenten Haube ausgestattet, die über einen Sicherheitsschalter verfügt, der den Druck automatisch abschaltet, wenn die Haube geöffnet wird.

Merkmale

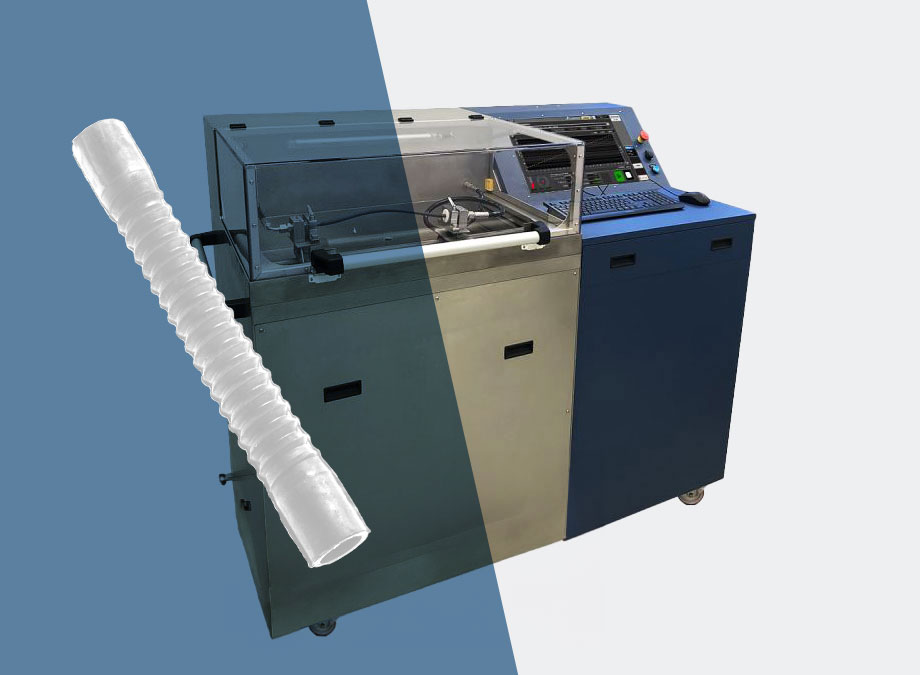

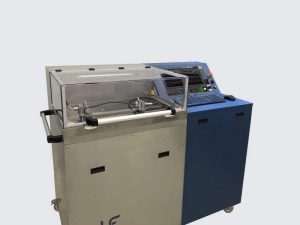

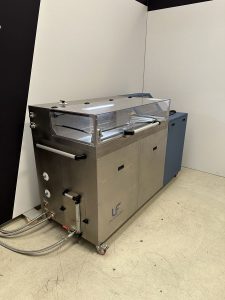

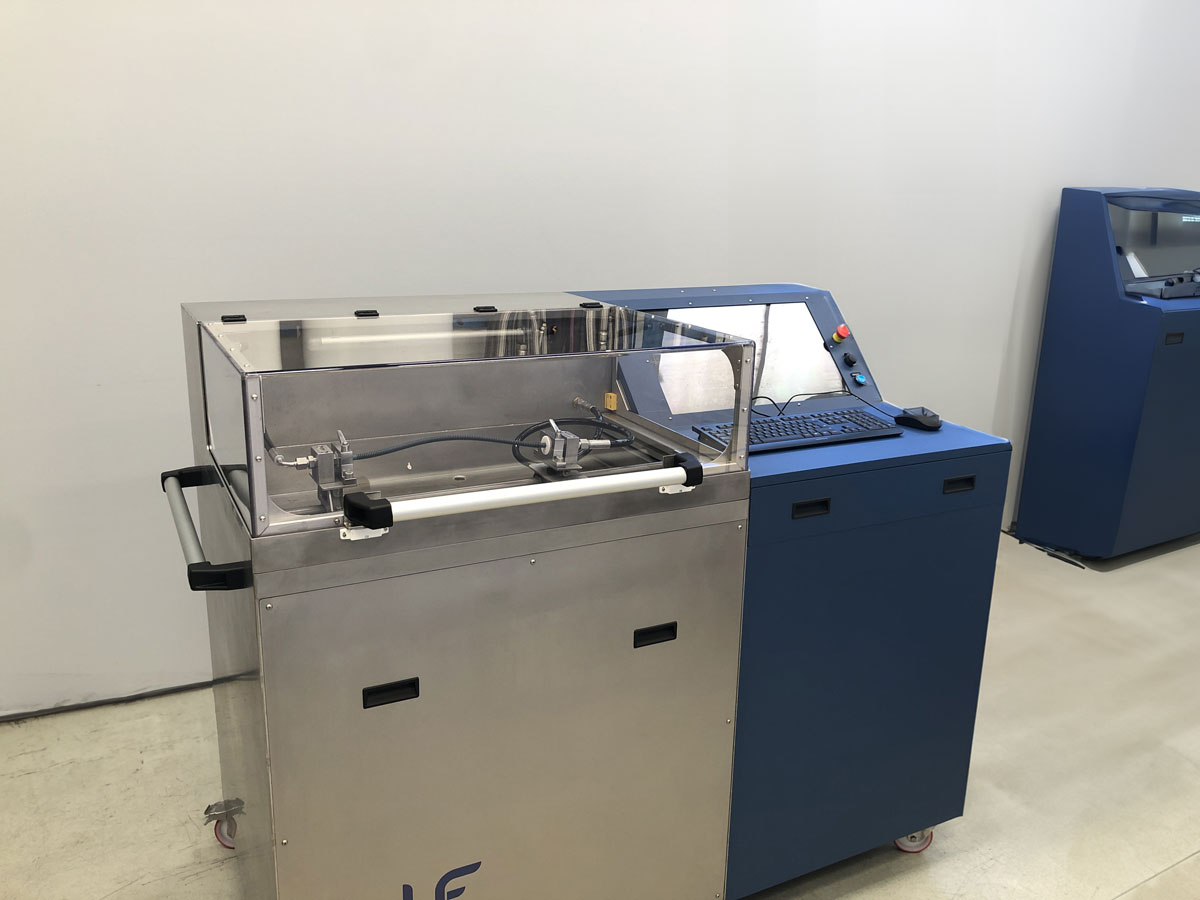

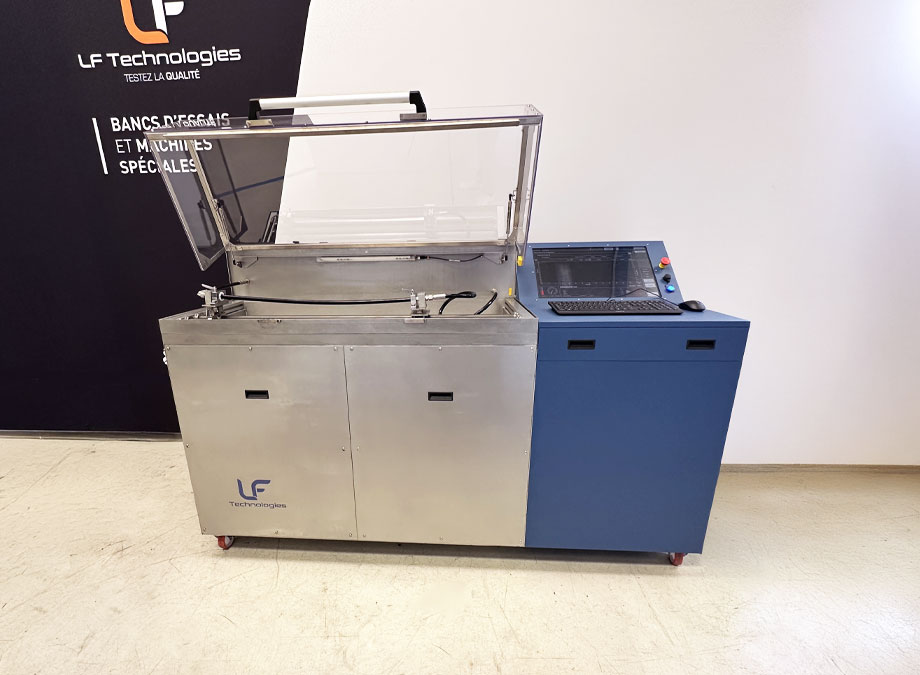

Der Prüfstand besteht aus 6 Teilen:

• Das freistehende Gestell aus Edelstahl auf Rollen
• Der Testbereich, einschließlich der Anschlüsse für die zu testenden Produkte und einer Auffangspüle
• Eine transparente Haube mit Schließungserkennungssystem

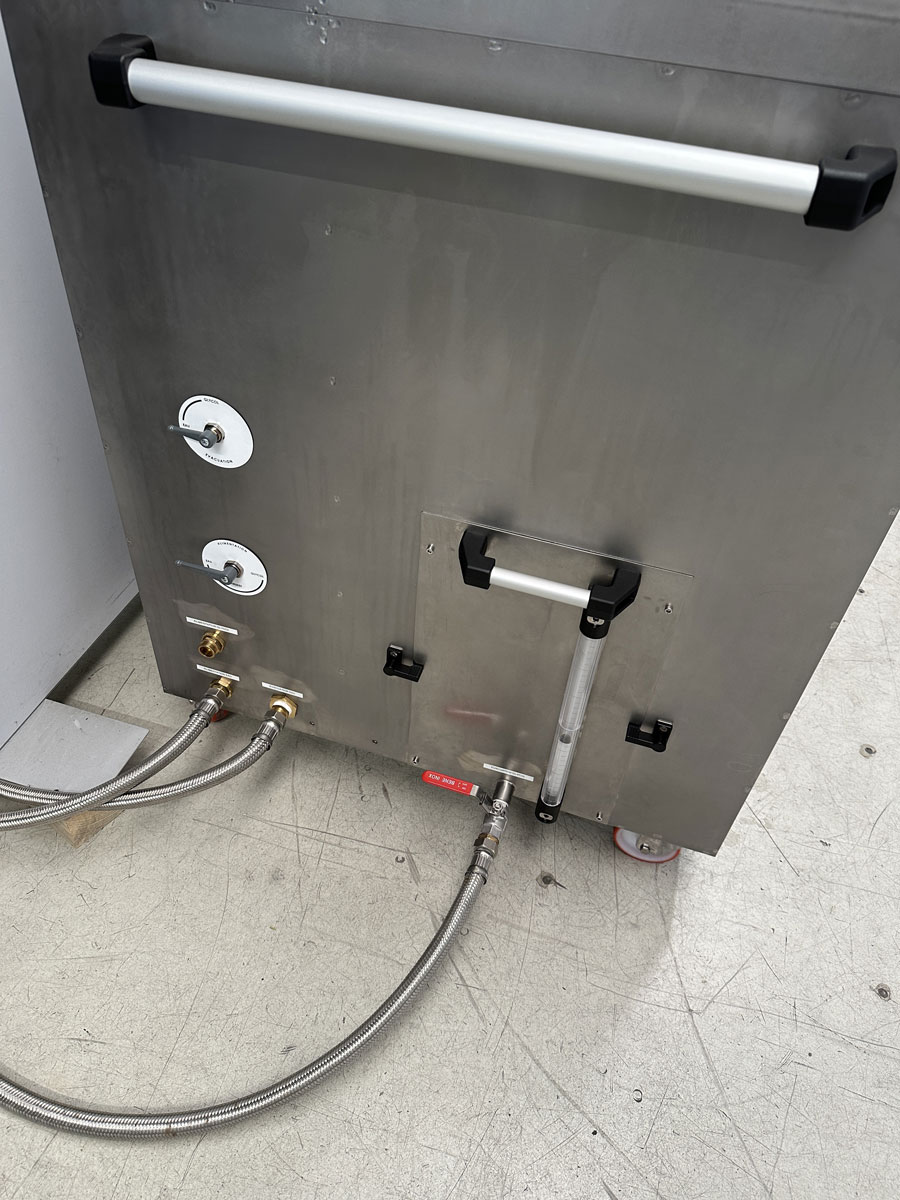

• Der Hydraulikkreislauf, der das Druckbeaufschlagungssystem umfasst
• Der Schaltschrank
• Die mobile Bedienungskonsole, die den Bildschirm, die Tastatur und die Maus umfasst
