Prüfstand für die Luftdichtheit von Ventilen
Hochpräzise Luftdichtheitsprüfung für Ventile
- Präzise Lecksuche durch Messung von Mikro-Durchflussmengen
- Automatisierte und reproduzierbare Tests
- Intuitive Benutzeroberfläche
- Vollständige Rückverfolgbarkeit der Tests
Getestete Produkte
Branchen
Hauptfunktionen
Prüfstand zur Dichtheitsprüfung von Ventilen. Das System sorgt für die Aufnahme und Klemmung der Ventile, die Luftzufuhr und anschließend die Messung der Leckage mittels Mikro-Durchflussmessung, wobei die Ergebnisse rückverfolgbar sind.
- Messung sehr geringer Leckagen dank eines digitalen Massendurchflussmessers (Mikrodurchfluss).
- Positions- und kraftgesteuerte Klemmung.
- Ergonomie und Sicherheit: Zweihandbedienung, sichere Abschaltung bei Loslassen, Not-Aus-Schalter an der Vorderseite.
- Vordefinierte Testprogramme nach Ventiltyp, über Bedienfeld oder PC (Ethernet) veränderbar.
- Automatische Rückverfolgbarkeit: Aufzeichnung der Messungen und Erstellung von Berichten.
Betriebsart
Entdecken Sie die Funktionsweise unseres Prüfstands für die Luftdichtheit von Ventilen.
Der Prüfstand hält das Ventil zwischen zwei geeigneten Werkzeugen fest, klemmt es automatisch ein, spritzt dann Luft ein und misst die Leckage. Der Bediener steuert den Test über die Schnittstelle des Prüfstands (oder von einem PC aus).
Ablauf eines Tests
- Der Bediener wählt das dem Ventiltyp entsprechende Programm aus.
- Er installiert die Werkzeuge und setzt dann das Ventil in die Prüfbank ein.
- Die Bank wird in Position gebracht und automatisch festgeklemmt (mit Zweihandbedienung).
- Der Prüfstand setzt Druck auf und misst dann die Leckage.
- Die Bank fährt aus und kehrt in die Ausgangsposition zurück.
Wie wird die Leckage gemessen?
Nach dem Druckaufbau wird der Kreislauf isoliert. Bei einem Leck muss weiterhin Luft zum Ventil strömen: Der Prüfstand misst dann diesen (sehr geringen) Mikro-Durchfluss mit einem Durchflussmesser, wodurch sich direkt die Leckrate ergibt.
Ein vollständiger Test (mehrere Messungen je nach Konfiguration) dauert etwa 80 Sekunden (ohne Werkzeugwechsel und Handhabung).
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
Valve testé en étanchéité | LF Technologies

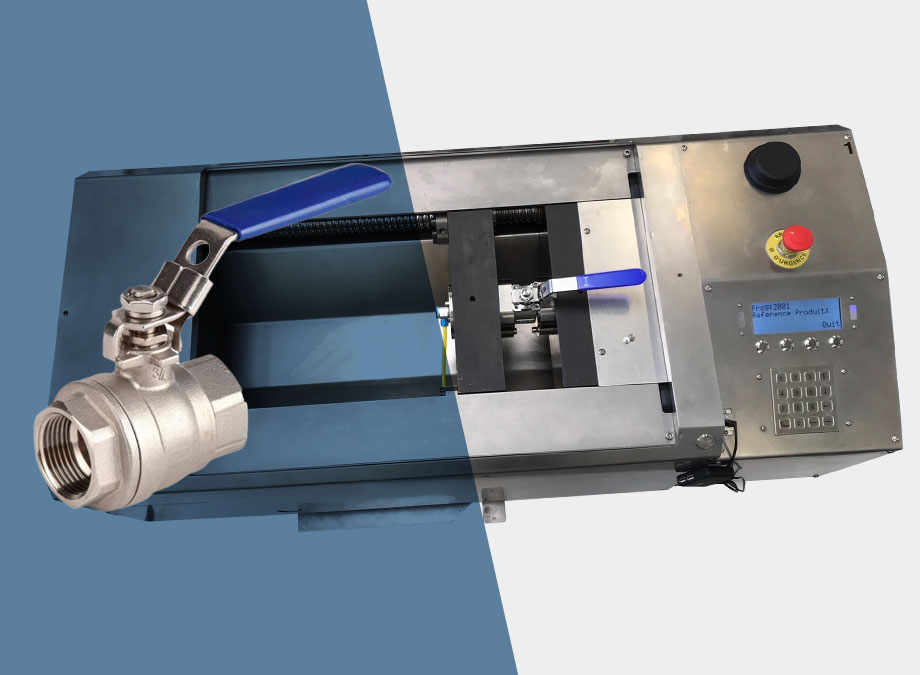

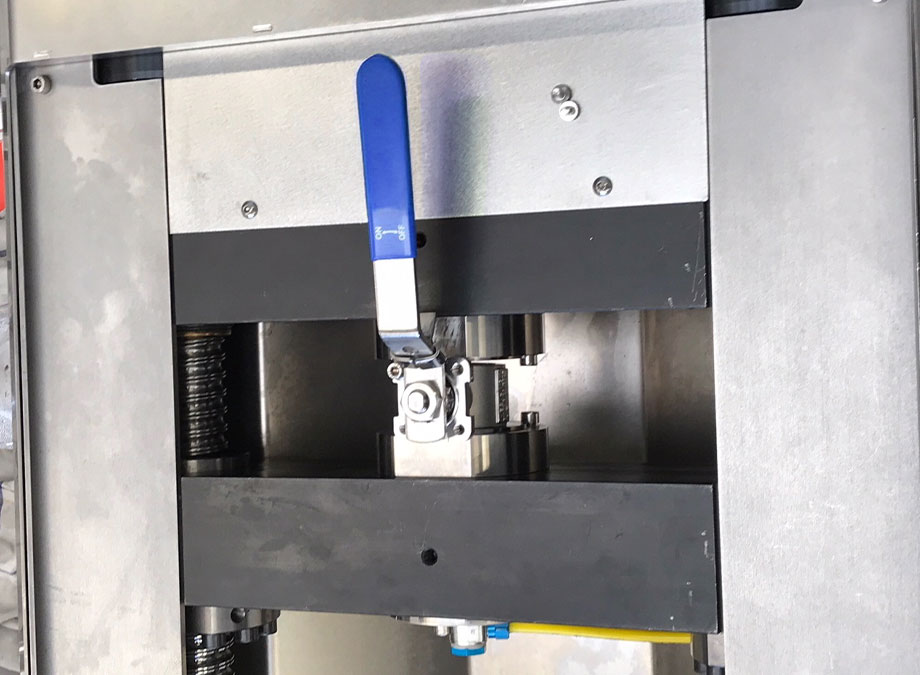

Leak-RTS - Zoom sur valve

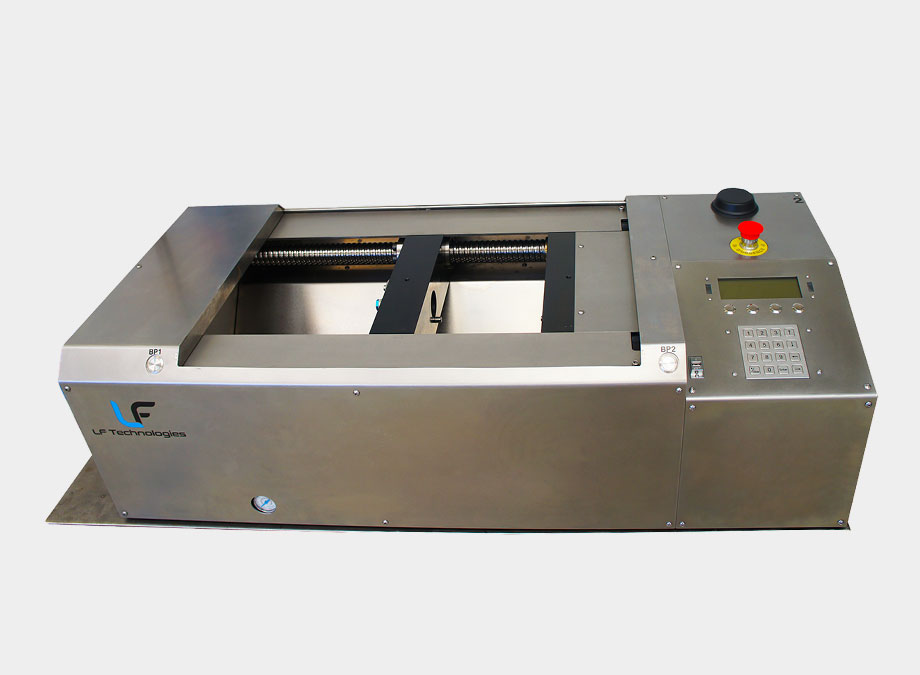

Leak-RTS – Banc de test en étanchéité | LF Technologies

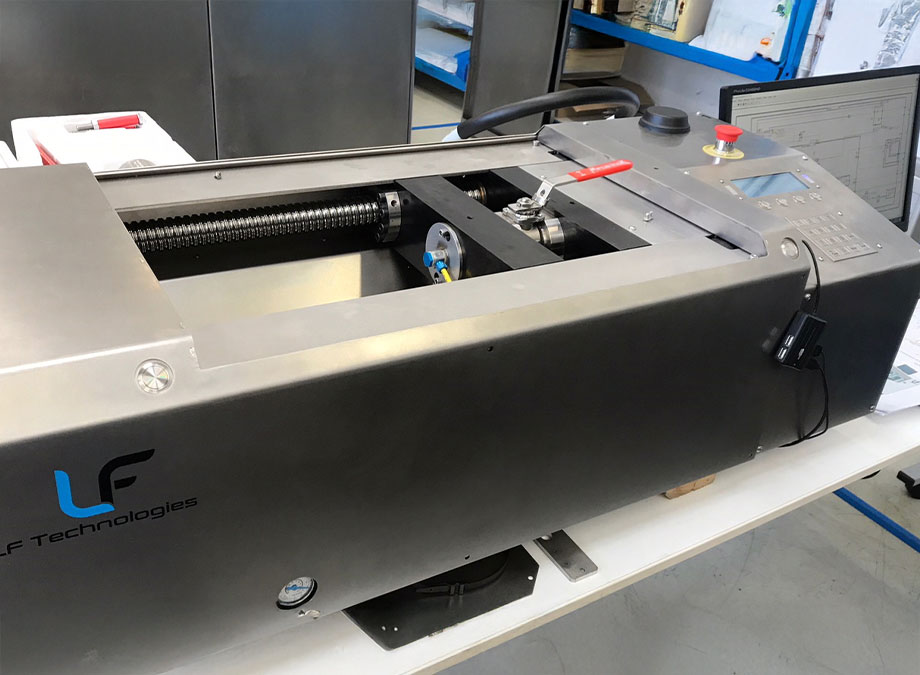

Banc de test de valve en air - LF Technologies

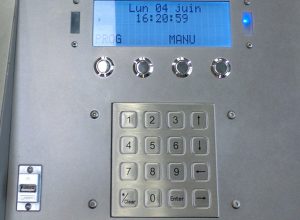

Pupitre de commande | LF Technologies

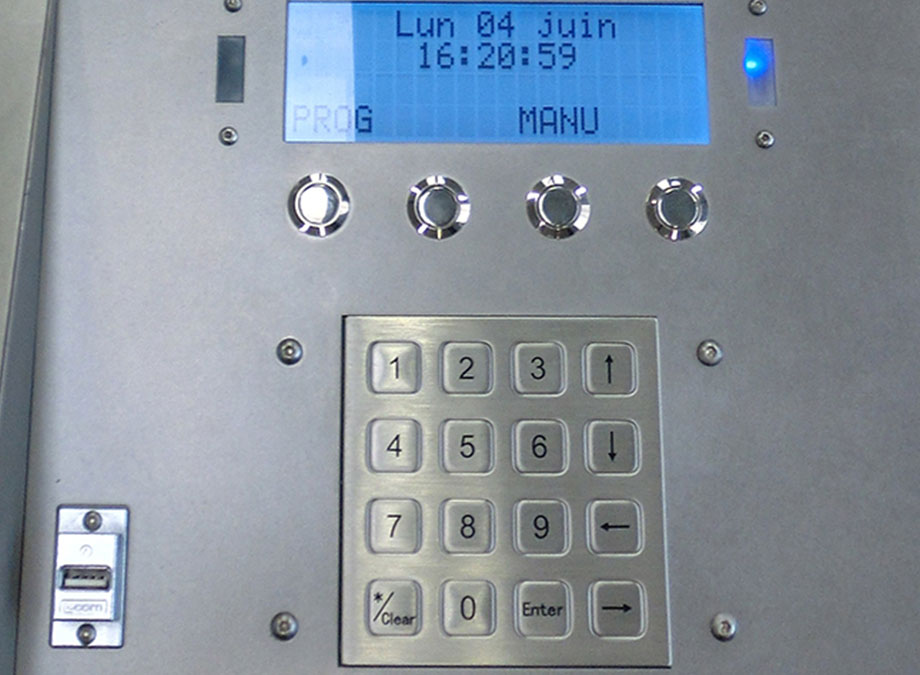

Pupitre de commande du banc de test en étanchéité - Leak-RTS | LF Technologies
