Prüfstand für die Luftdichtheit von Ventilen

Prüfstand für die Dichtheitsprüfung von Kugelventilen und Ventilverlängerungen. Testet die Luftdichtheit, misst mögliche Leckagen.

+33 (0)2 52 56 04 20

Fordern Sie ein Angebot an

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Mensch-Maschine-Schnittstelle

Unser Kunde ist ein erfahrener Hersteller von Hochleistungskugelhähnen. Er produziert und vertreibt auch eine breite Palette an manuellen Ventilen und pneumatischen und elektrischen Stellantrieben.

Hauptfunktionen

Ziel

Entwurf und Bau eines Prüfstands für die Dichtheitsprüfung von Kugelventilen. Die Luftdichtheitsprüfung der Ventile findet am Ende der Produktionslinie statt, bevor die Produkte auf den Markt gebracht werden.

Problematik

in der Lage sein, extrem niedrige Leckraten zu messen

In der Lage sein, eine einstellbare Klemmkraft zu simulieren, die der Klemmung der Ventilflansche entspricht.

Ermöglicht die Dichtheitsprüfung einer großen Bandbreite von Ventilabmessungen

Das System muss kompakt und transportabel sein und eine gute Ergonomie bieten.

Lösung und Ergebnis

Die vorgeschlagene Ausrüstung ist ein System zum Greifen und Festziehen von Vierteldrehungsventilen, um Dichtheitsprüfungen mit einem Luftinjektionssystem durchzuführen, das mit einer Mikrodurchflussmessung ausgestattet ist.

Für jeden Ventiltyp besteht das Werkzeug aus zwei identischen Teilen, die die Funktion der Abdichtung mit dem Ventil auf einer ebenen Fläche und die Funktion der Positionierung des Kugelhahns übernehmen. Da die Ergonomie des Prüfstands optimiert wurde, erfolgt die Bewegung des Werkzeugs über die beiden Knöpfe an der Vorderseite des Bedienpults.

Das Kontrollsystem (interner PC) verfügt über eine Reihe von vordefinierten Programmen, die auf die Art der zu testenden Ventile abgestimmt sind. Es zeigt Meldungen auf der Steuerkonsole an, die dem Bediener die verschiedenen Testschritte anzeigen (identifizieren, Produkt identifizieren, verwendetes Testprogramm identifizieren, Ventil platzieren, Ventil öffnen, Ventil schließen, etc).

Die Mensch-Maschine-Schnittstelle ermöglicht :

die Berichte über Wasserdichtigkeitstests automatisch zu erstellen

die Testprogramme für die Ventile einzustellen

die Dateien mit den Leckagemessungen nachvollziehbar zu speichern.

Um die Sicherheit der Bediener während der Dichtheitsprüfung zu gewährleisten, ist ein Not-Aus-Schalter an der Vorderseite des Prüfstands angebracht. Der Notschalter dient dazu, den Motor zu stoppen.

Lesen Sie eine weitere Fallstudie für diesen Kunden

Vor der Vermarktung werden alle Ventile auf Luftdichtheit getestet (Leckagemessung).

Das Prüfsystem ermöglicht die Kontrolle der Schließ- und Öffnungsfunktionen des Werkzeugs mit kontrollierter Klemmung. Das Luftinjektions- und Leckagemesssystem wird über die spezielle Software mit Hilfe des Bedienpults gesteuert.

Getestete Produkte

Kugelventile

Ein Ventil ist eine Sanitärvorrichtung, die betätigt wird, um einen Fluss zu regulieren. Es gibt verschiedene Arten von Ventilen. Ein Kugelventil ist entweder ein Absperrventil, um den Wasserfluss zu unterbrechen, oder ein Ventil zur Regulierung des Durchflusses.

Durchflussregulierende Ventile

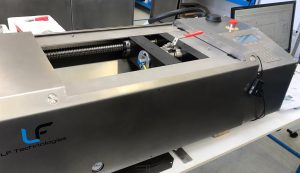

Banc de test de mesure de fuite sur des vannes à boisseau sphérique

Prüfstand für die Messung von Lecks an Kugelhähnen

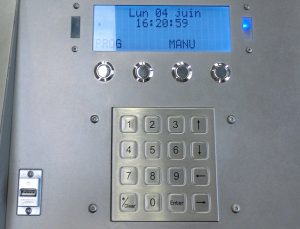

Pupitre de commande avec clavier intégré

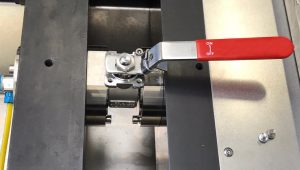

Vanne à boisseau sphérique en cours de test positionnée entre l’outillage

Prüfstand für die Luftdichtheit von Ventilen

LF Technologies entwarf und realisierte eine Einrichtung zur Prüfung der Dichtheit von Hochleistungskugelhähnen.
Die Dichtheitsprüfungen werden mit einem Luftinjektionssystem durchgeführt, das mit einer Mikrodurchflussmessung ausgestattet ist.
