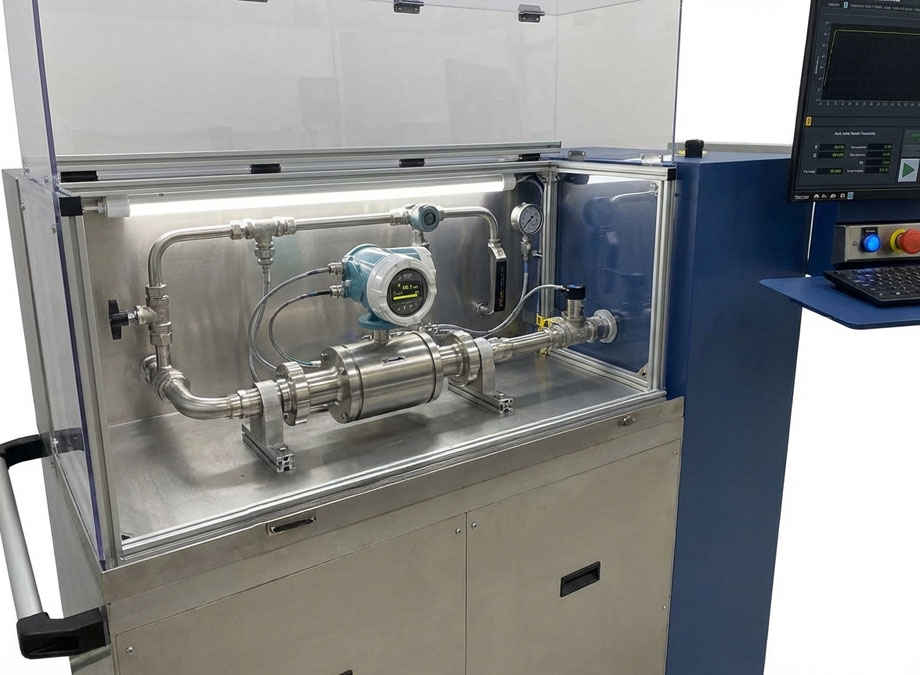

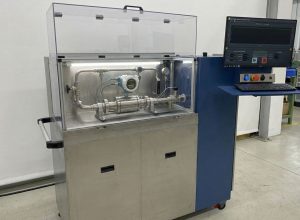

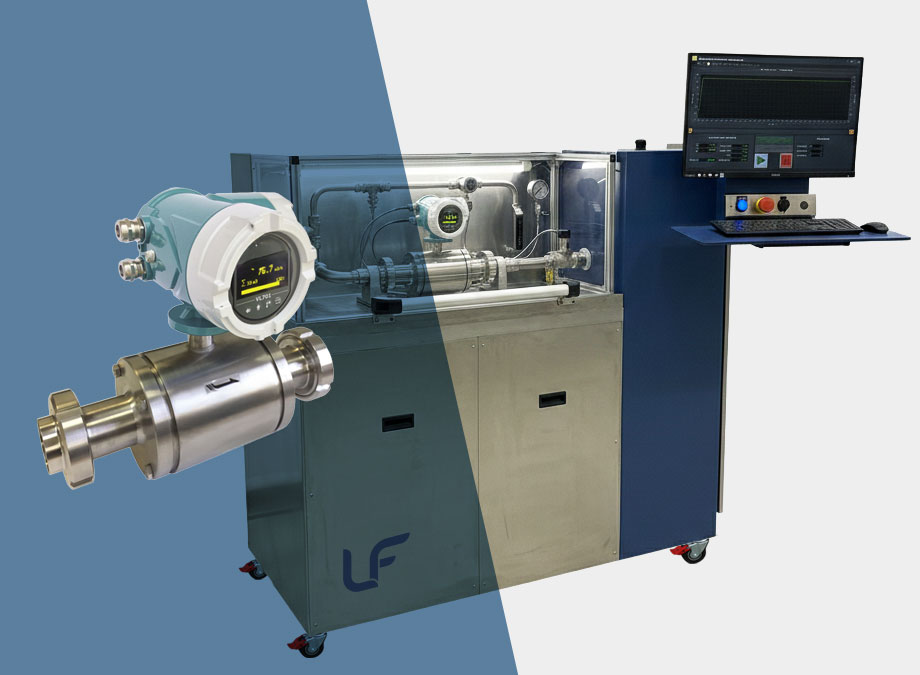

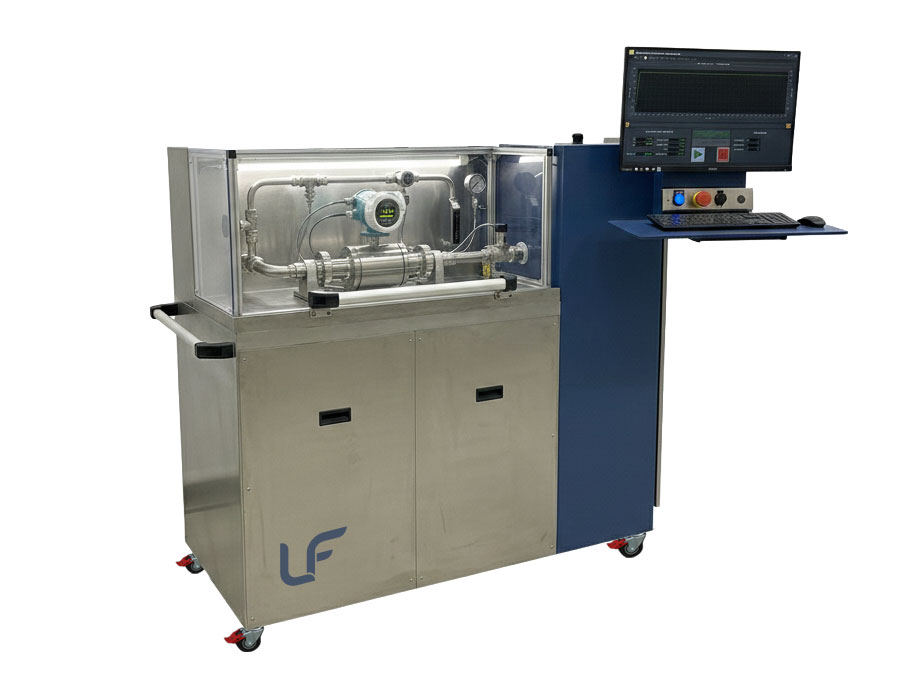

Kalibrierbank für Durchflussmesser
Der Kalibrierungsprüfstand für Durchflussmesser von LF Technologies vereint Robustheit und Präzision für die industrielle Messtechnik. Er gewährleistet die Kalibrierung und Überprüfung von Durchflussmessern in einer kontrollierten Umgebung (Temperatur, Druck) und garantiert eine vollständige Rückverfolgbarkeit der Vorgänge.

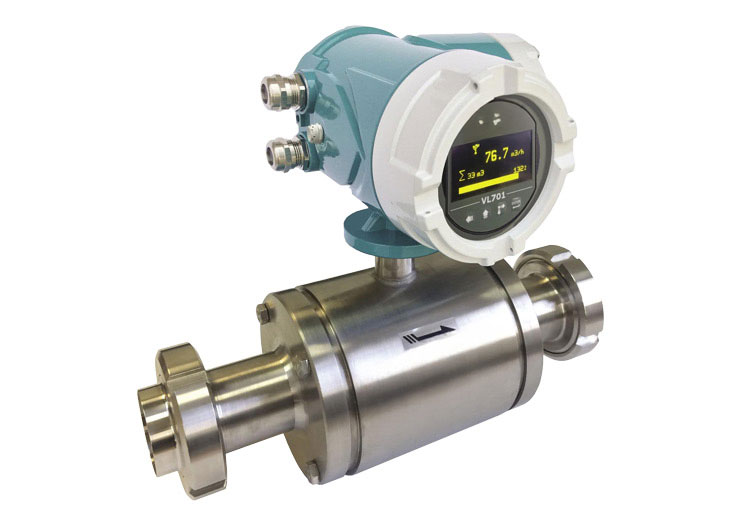

Getestete Produkte
Branchen
Vorstellung & Verwendung:
Der Kalibrierungsprüfstand für Durchflussmesser von LF Technologies dient zur Kalibrierung, Überprüfung oder Justierung von Durchflussmessern mit vollständiger Rückverfolgbarkeit. Ideal für die industrielle Wartung und den Qualitätsservice. Dieser Prüfstand gewährleistet die Leistungskontrolle, die Einhaltung von Normen und trägt zur Senkung der Betriebskosten bei.
Funktionsprinzipien
- Der zu kalibrierende Durchflussmesser wird an eine hydraulische Testleitung (oder pneumatische Leitung) in einem geschlossenen oder offenen Kreislauf angeschlossen.
- Die Testflüssigkeit (oft Wasser) wird über eine Servopumpe in Umlauf gebracht.
- Ein gesteuertes Regelventil passt den Durchfluss an, um die gewünschten Teststufen zu erreichen.
- Ein Master-Durchflussmesser (Referenzstandard) wird zum Vergleich der Messungen in Reihe oder parallel geschaltet.
- Das System führt Durchflussstufen durch, um den gesamten Messbereich des getesteten Sensors abzudecken.
- Die eingebettete Software steuert die Abläufe, speichert die Daten, berechnet die Abweichungen/Unsicherheiten und erstellt einen Kalibrierungsbericht.
- Zur Gewährleistung der Genauigkeit können Kompensationssysteme (Temperatur, Druck) hinzugefügt werden.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
Vorteile von FLOW-CALIB

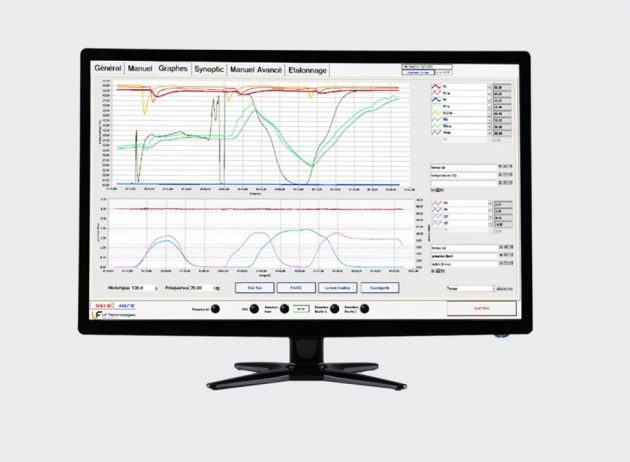

- Automatisierte Schnittstelle & Berichte
- Flexibilität und Modularität
- Zeitersparnis & Reduzierung der Ausfallzeiten
- Robuste Konstruktion & industrielle Materialien
Automatisierte Schnittstelle & Berichte
Automatische Lagersteuerung, integrierte Rückverfolgbarkeit.

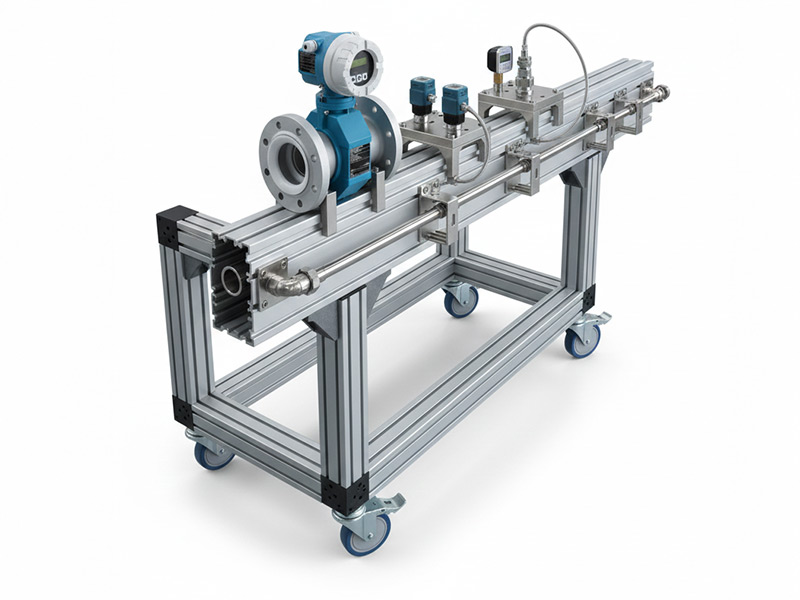

Flexibilität und Modularität
Möglichkeit, die Durchflussbereiche anzupassen, mehrere Standards zu integrieren und zusätzliche Bereiche hinzuzufügen.
Zeitersparnis & Reduzierung der Ausfallzeiten
Kalibrierung vor Ort oder in den Räumlichkeiten des Kunden, um Prozessunterbrechungen zu begrenzen (mobiles Prüfstandmodell)
Robuste Konstruktion & industrielle Materialien
Edelstahlgehäuse, hochwertige Rohrleitungen, zuverlässige Komponenten.
TECHNISCHE DATEN des Kalibrierstands für Durchflussmesser
Elemente | Flow-Calib |
Messbereiche | 0,05 bis 60 m³/h |
Präzision des Prüfstands | ±0,5 % |
Tankvolumen | 1,000 L |
Genauigkeit der Durchflusseinstellung | 1% |
OPTIONEN
Thermokammer
Thermische Kammern sind ideal für Langzeittests oder zur Vorbereitung einer Probe vor dem Test. Die Temperierung der unabhängigen Kammer erfolgt durch ein Gas- oder Flüssigkeitsbad mit einer Temperaturmessung, die so nah wie möglich an der getesteten Probe angebracht ist. Robotergesteuerte Schnelltransfersysteme minimieren Temperaturschwankungen des Produkts zwischen der Klimakammer und dem Testbereich. Les enceintes thermiques sont idéales pour effectuer des essais de longue durée ou pour préparer un échantillon avant le test. La mise en température de l’enceinte indépendante est effectuée par bain gazeux ou liquide avec une mesure de température disposée au plus près de l’échantillon testé. Les systèmes robotisés de transfert rapide minimisent les variations de températures du produit entre l’enceinte climatique et la zone de tests.
Teraturkompensation

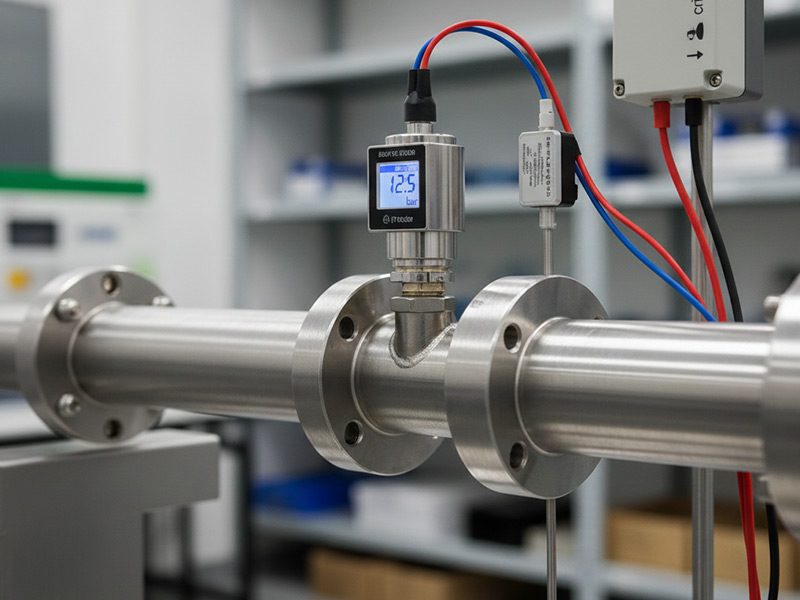

Temperatur-/Druckkompensation (integrierte Sensoren)

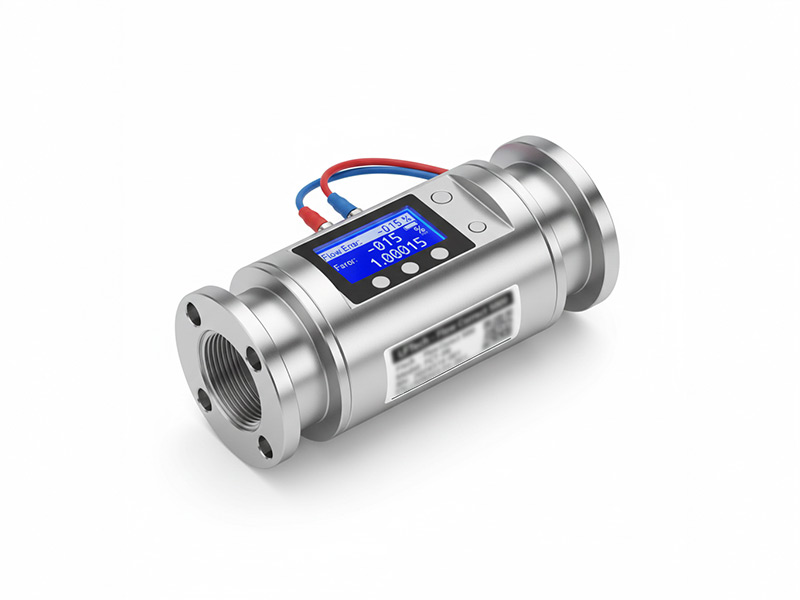

Linearisierungs-/Autokorrekturfunktionen
Linearisierungs-/Autokorrekturfunktionen

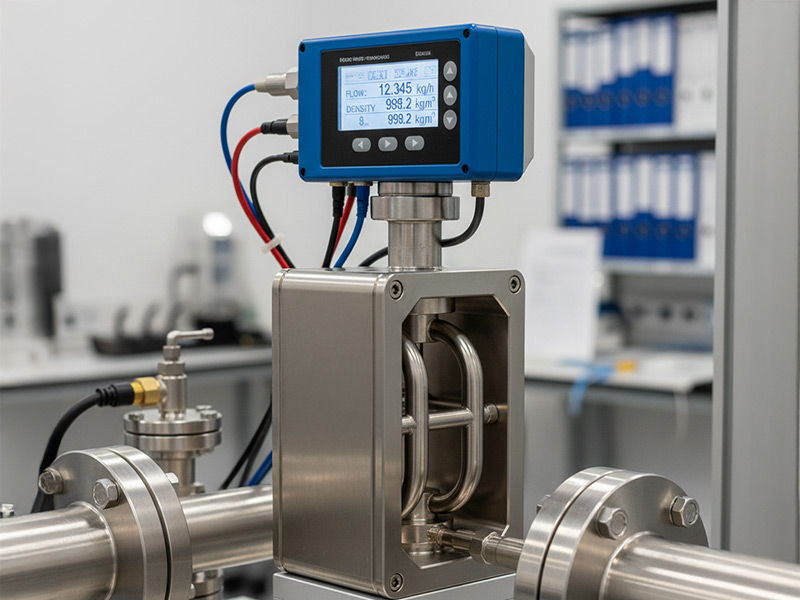

Mehrere parallele Standards zur Abdeckung von Überlappungsbereichen
Mehrere parallele Standards zur Abdeckung von Überlappungsbereichen
Temperatur-/Druckkompensation (integrierte Sensoren)

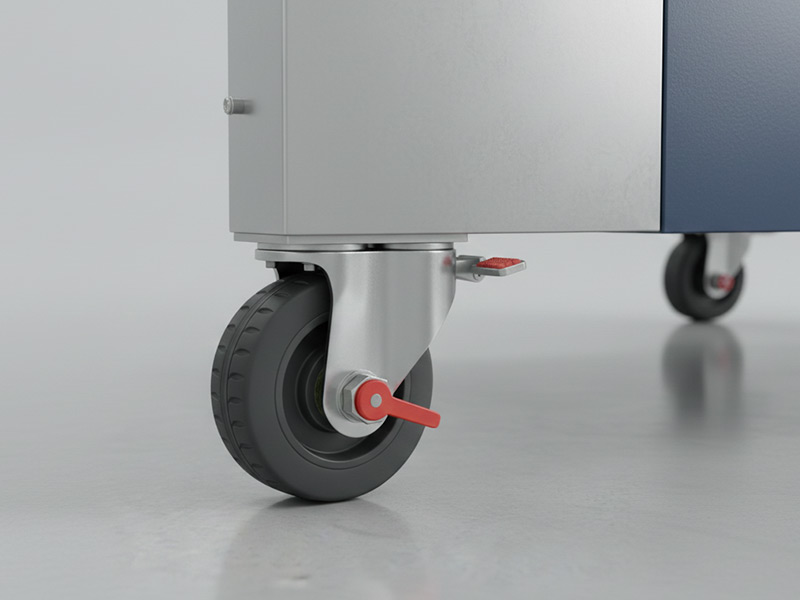

Mobile/eingebaute Version für die Kalibrierung vor Ort (eingebauter Tank, kompakte Montage)
