Prüfstand für thermische Schocks und zyklischen Druck für Rohrleitungen

Hauptfunktionen

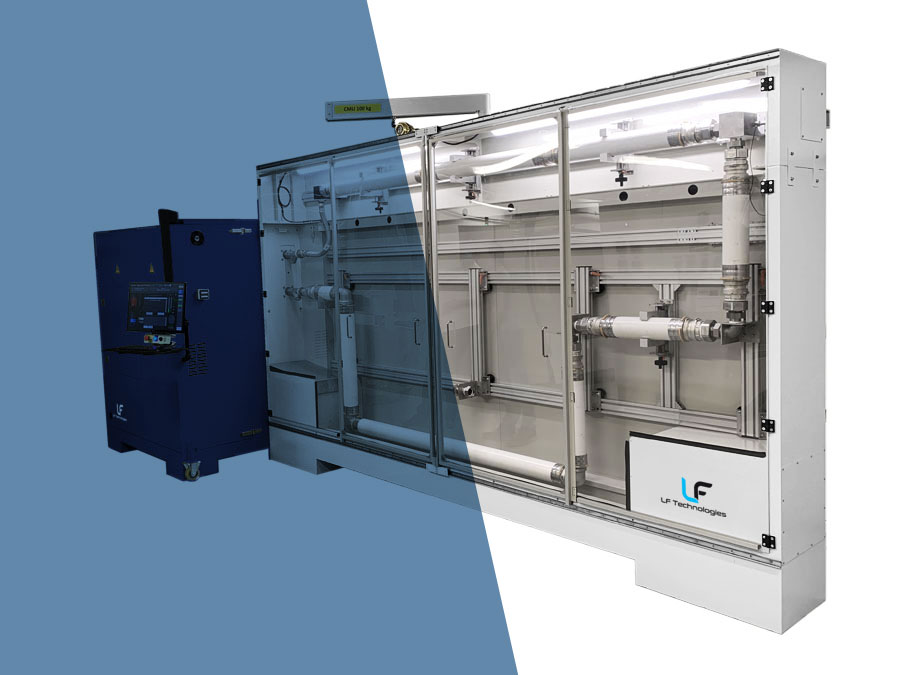

Der “ThermShock” ist ein Prüfstand, mit dem die Beständigkeit von Rohrleitungen gegen Heißwasserzirkulation, Temperaturzyklen und statischen Druck gemäß EN 12293 oder EN ISO 19893 getestet werden kann.

Es besteht aus einem System zur Erzeugung von heißem und kaltem Wasser und einem Testbereich, in dem die getesteten Rohre normgerecht befestigt werden können.

Betriebsart

Erfahren Sie, wie unser Thermoschock- und Zyklendruckprüfstand für Rohrleitungen funktioniert.

Zone de test

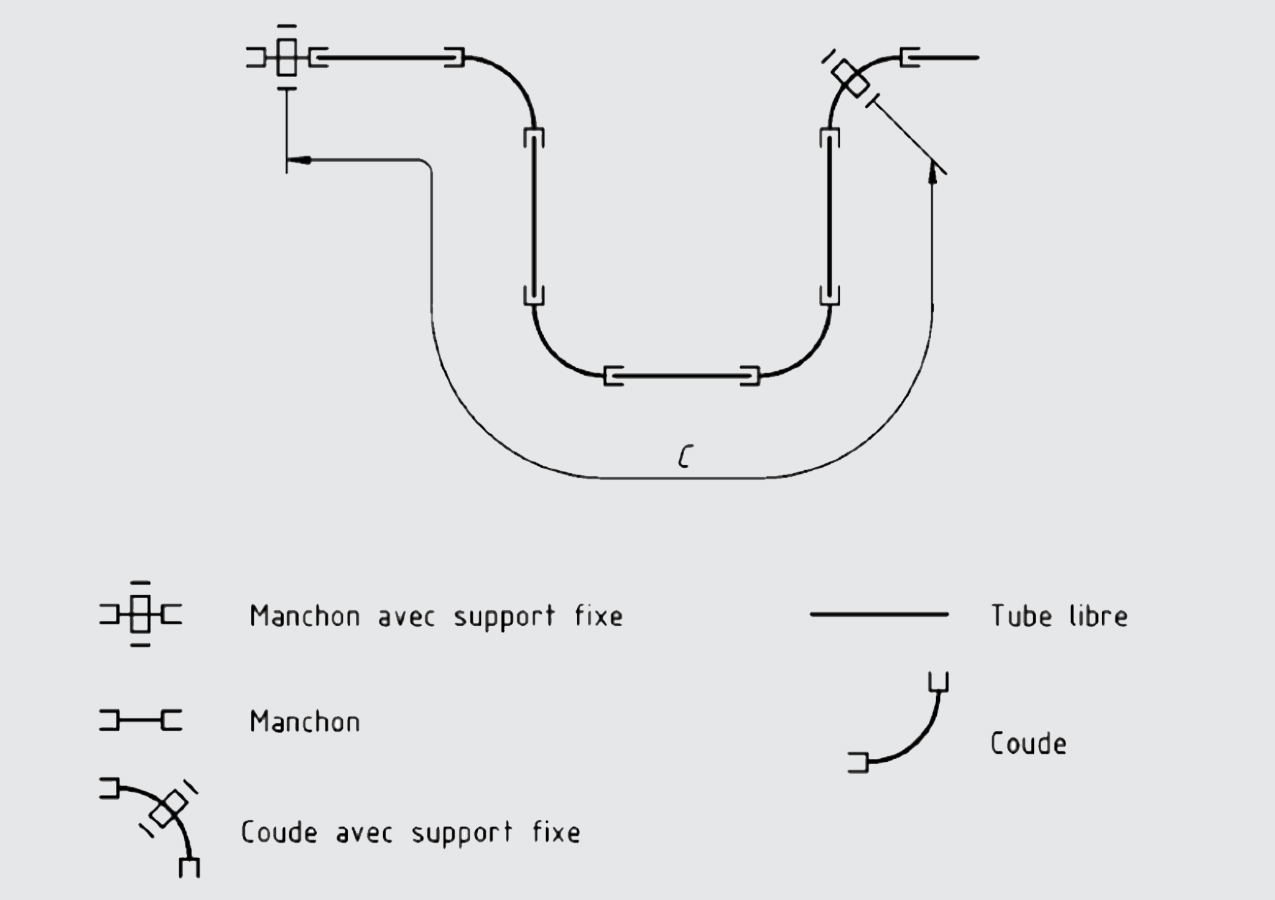

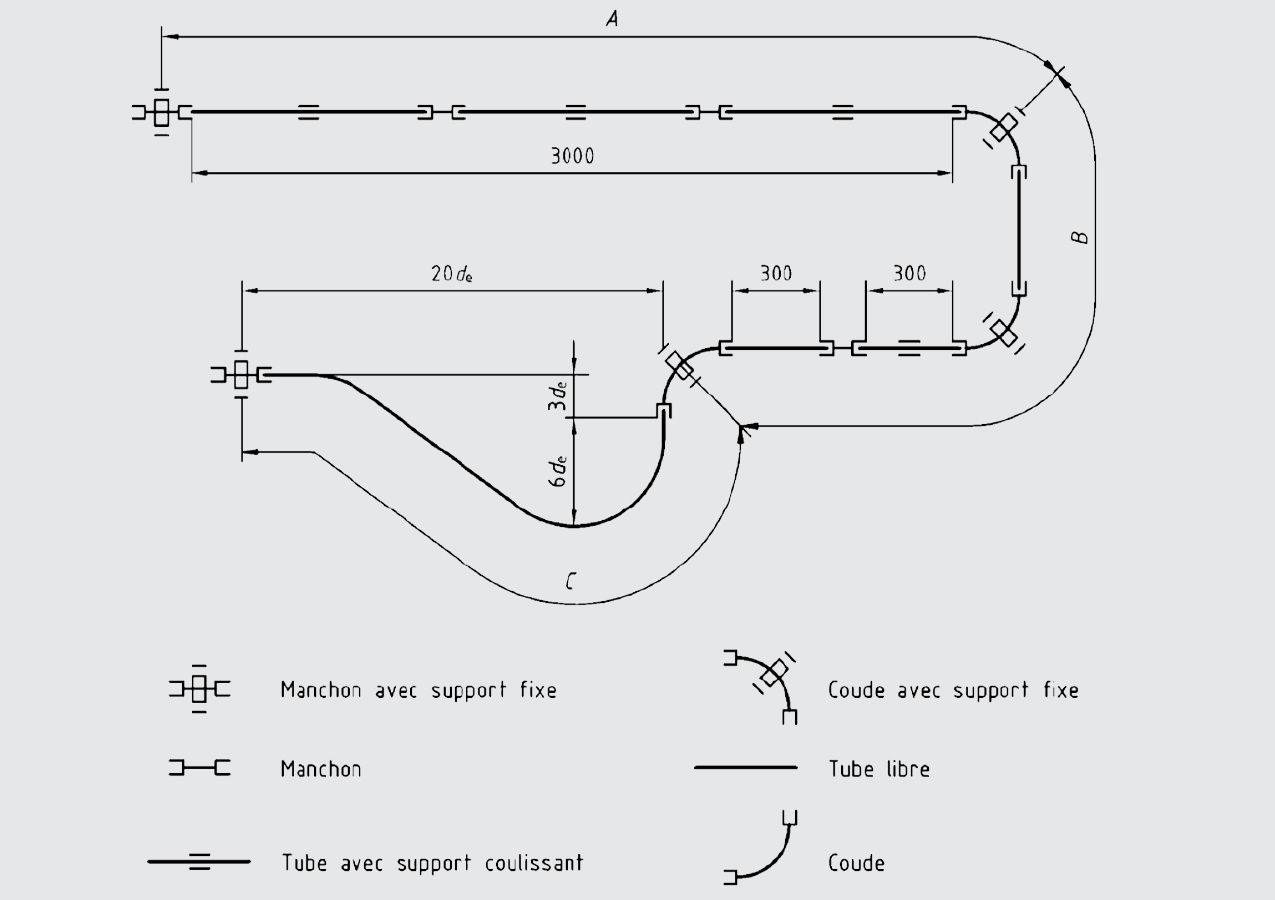

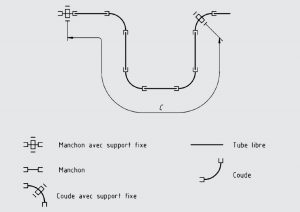

Die zu testenden Rohrleitungsteile werden mithilfe von Werkzeugen an einer “Wand” im Testbereich an Profilen befestigt. Die verschiedenen Arten von Werkzeugen ermöglichen eine vollständige Befestigung oder lassen Freiheitsgrade zu, die der Norm entsprechen. Ein Teil des geprüften Rohrs kann durch ein manuelles Spannsystem mit Kraftsensor (bis zu 20 000 N) unter Zug gesetzt werden.

Der Testbereich ist mit einem Flaschenzug ausgestattet, der das Einsetzen der schweren Elemente des Rohrs erleichtert.

Dieser Bereich ist durch durchsichtige Türen abgedeckt, die vor Verbrennungen und Spritzwasser schützen, falls das getestete Rohr undicht wird.

Der untere Teil des Testbereichs besteht aus einer Spüle zum Auffangen von Lecks. Im Falle eines Lecks sorgt ein automatisches Erkennungssystem dafür, dass der Test sofort gestoppt wird.

Der Testbereich ist mit einem Kühlsystem ausgestattet, das die Luft im Bereich auf einer Temperatur<40°C hält.

Einheit für heißes und kaltes Wasser

Das Rohr ist an beiden Enden mit der Einheit zur Erzeugung von heißem und kaltem Wasser verbunden.

Diese Einheit besitzt 2 Becken (1 heißes und 1 kaltes), die temperaturgeregelt sind. Die Zufuhr von Heiz- und Kühlenergie wird durch überhitzte Wasser- und Eiswasserschleifen (nicht enthalten) gewährleistet, die über Wärmetauscher mit den Tanks verbunden sind.

Der Warmwasserkreislauf ist außerdem mit einem elektrischen Erhitzer ausgestattet, der dafür sorgt, dass die Temperatur bis zu 110°C gehalten wird.

Das System gewährleistet :

• die Erzeugung und Regulierung von Druck, statisch oder dynamisch
• die Einstellung einer Zirkulationsrate
• das Umschalten vom Kaltwasser- auf den Warmwasserkreislauf und umgekehrt durch automatische Ventile (Temperaturschocks)
• Das Füllen und Entleeren von Abflüssen.

Das System zur Erzeugung des Temperaturschocks ist so optimiert, dass der Energieverlust beim Umschalten minimiert wird, indem die Vermischung von heißem und kaltem Wasser minimiert wird. Das Temperatur-“Boost”-System gleicht die thermische Trägheit der Rohrleitung selbst aus, um einen präziseren Thermoschock zu gewährleisten.

Steuereinheit

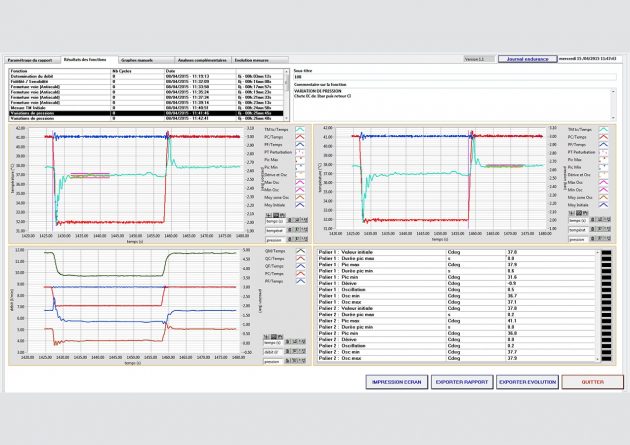

Das Ganze wird von einem Computer mit einer dedizierten HMI gesteuert.
Hauptfunktionen :

• Aktives Synoptikum und manuelle Kontrolle aller Elemente des Prüfstands
• Parametrisierbare Grafiken für alle Messungen
• Bearbeiten, Speichern und Lesen von programmierbaren Testblättern, um automatische Tests zu parametrieren
• Verwaltung von Selbsttests mit Anzeige des Fortschritts und Schätzung der verbleibenden Zeit
• System zur Kalibrierung von Messungen

Vorteile

• Energieeinsparung
• Flexibilität der Tests (statischer Druck, Heißwasserzirkulation, Temperaturzyklen)
• Einfache Durchführung von Tests
• Automatische Testprogramme
• Automatischer Testbericht
• Abnehmbarer und beweglicher Testbereich

Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:

EN-12293

EN-ISO 19893
