Prüfstand für den Thermoschock für Rohrleitungen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Das CSTB ist einer der historischen Kunden von LF Technologies, der unsere Prüfstände für viele Arten von Armaturen und Sanitärarmaturen verwendet.

Das CSTB hat die Aufgabe, die Qualität und Sicherheit von Gebäuden zu gewährleisten und die Innovation im Bauwesen zu unterstützen. Diese Aufgabe wird durch seine Aktivitäten erfüllt: Forschung und Expertise, Bewertung, Zertifizierung und Verbreitung von Wissen.

Hauptfunktionen

Ziel

Überprüfen Sie, ob das Produkt in gutem Zustand ist und ob es keine Schäden am Produkt gibt (Leck, Bruch, etc.), überprüfen Sie, ob der Schlauch während seiner gesamten Lebensdauer Druck und Temperaturschocks standhalten kann.

Dieser Test muss gemäß der folgenden Norm durchgeführt werden: EN 12293 – Kunststoff-Rohrleitungssysteme – Thermoplastische Rohre und Formstücke für Warm- und Kaltwasseranlagen unter Druck – Prüfverfahren zur Bestimmung der Beständigkeit von Verbindungen gegen Temperaturzyklen.

Problematik

Sicherstellung eines schnellen thermischen Schocks trotz des großen Volumens der getesteten Rohrleitungen.
Behebung des Problems der Energieeinsparung aufgrund der Notwendigkeit, das Wasser nach dem thermischen Schock zu erhitzen und zu kühlen.

Lösung und Ergebnis

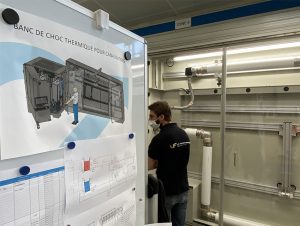

Die Anlage ist eine Schleife, die es ermöglicht, Wasser unter einem kontrollierten dynamischen Druck, bei einer kontrollierten Temperatur und mit einer kontrollierten Durchflussmenge durch eine Leitung zu leiten, um die Temperaturschwankungen in der getesteten Leitung zu begrenzen.

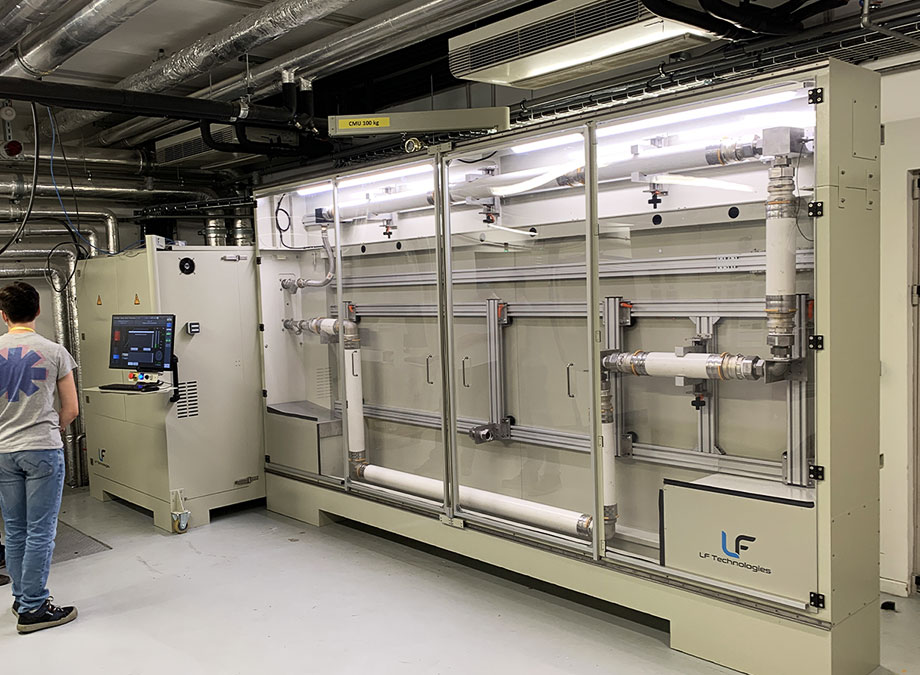

Die vorgeschlagene Ausstattung besteht aus drei Teilen:

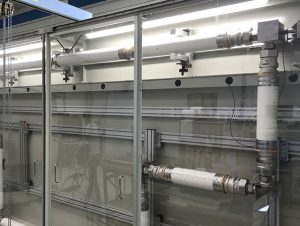

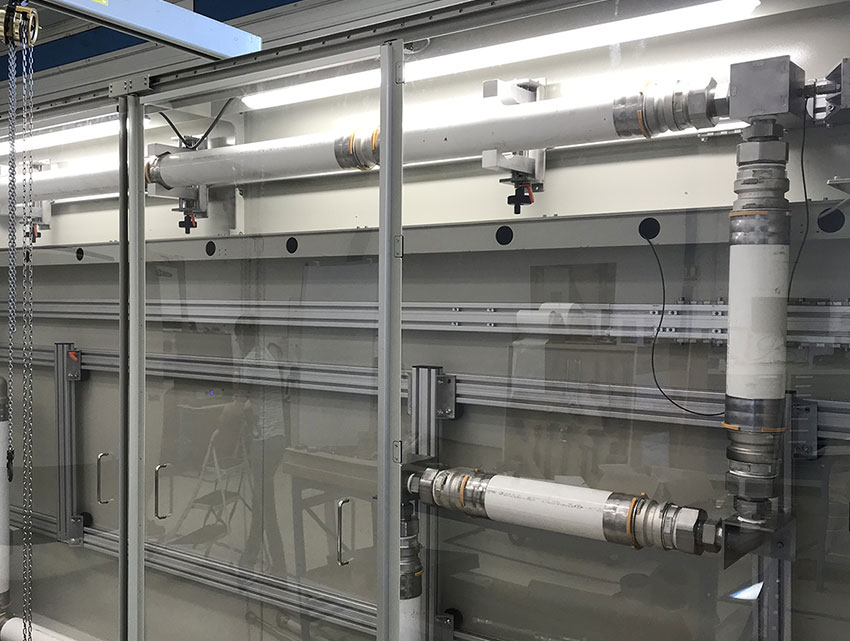

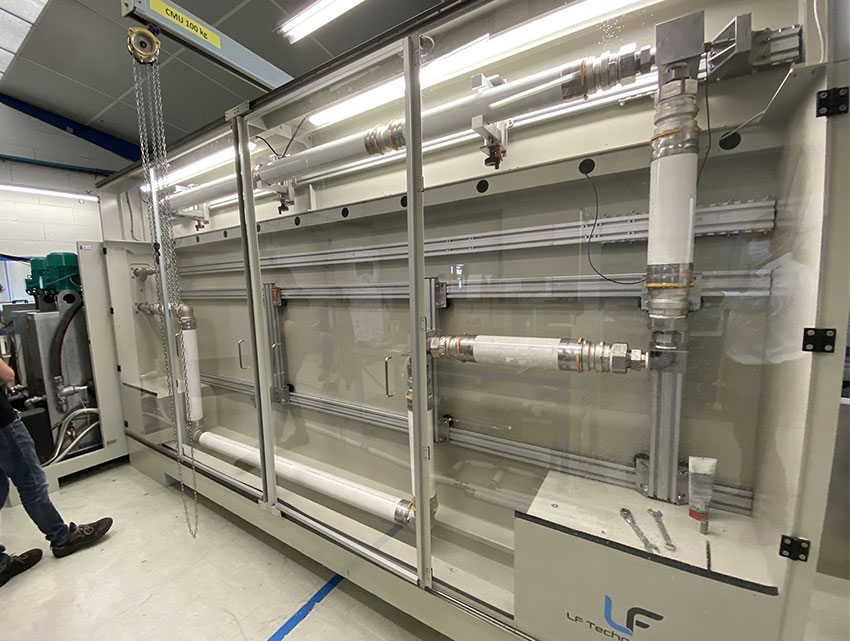

• Der Testbereich umfasst die zu testende Rohrleitung, das Hebesystem und das Luftkühlsystem.

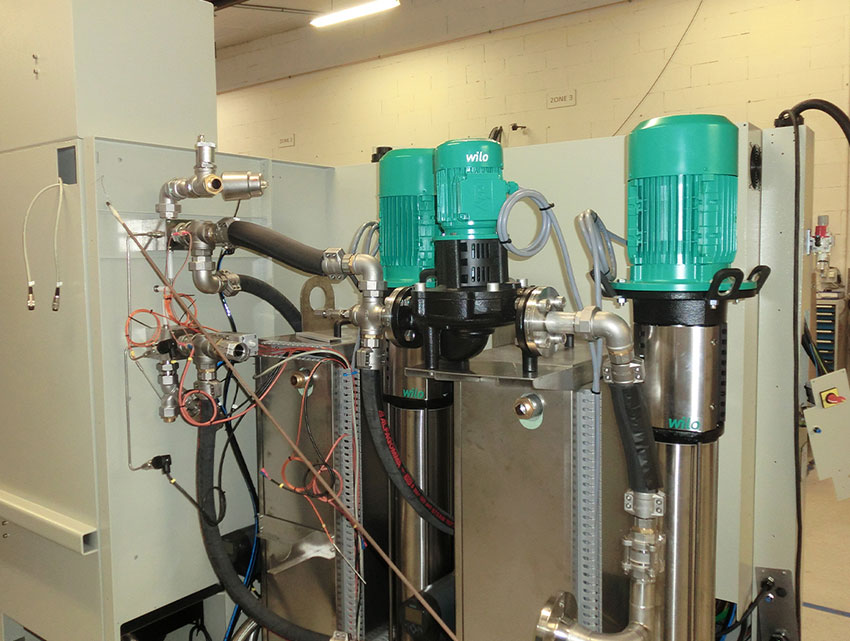

• Der Hydraulikschrank, der die Tanks, die Wärmetauscher und die Druckleitungen für das heiße und kalte Wasser umfasst.

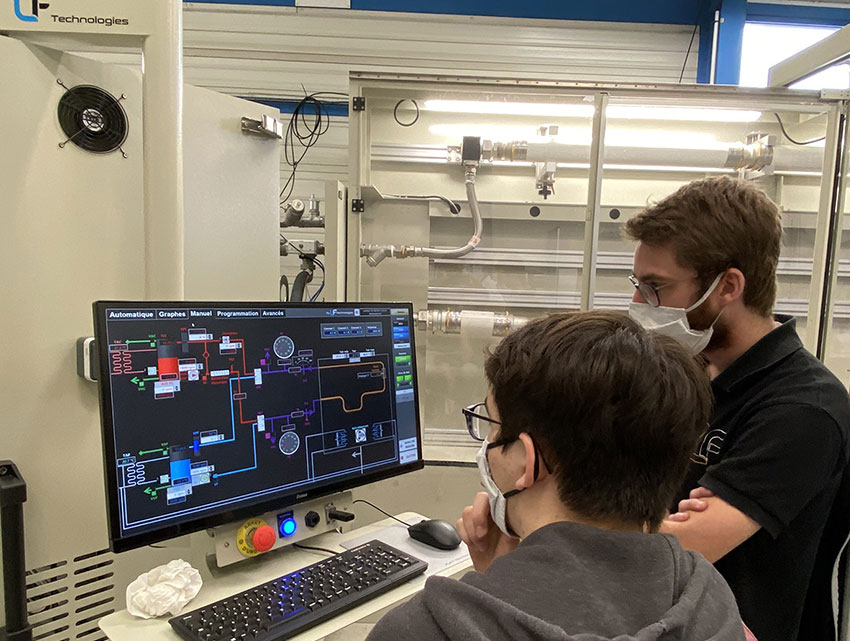

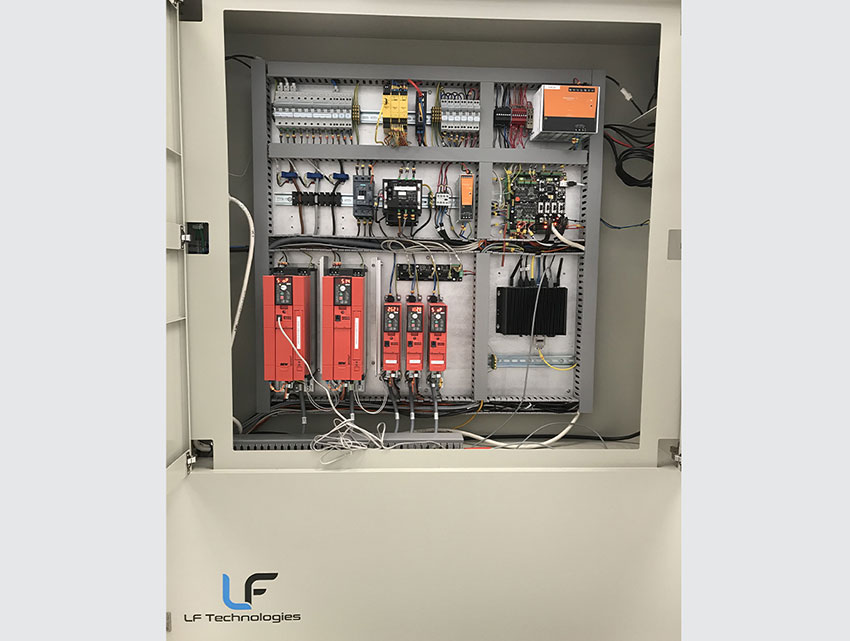

• Der drehbare Schaltschrank mit der elektrischen Platine und dem Bedienpult.

Um einen thermischen Schock zu erreichen, berechnet das System den optimalen Zeitpunkt für das Umschalten der Ventile zur Wasserumleitung in den Warm- oder Kaltwasserkreislauf, wodurch die Vermischung von warmem und kaltem Wasser minimiert wird, was zu einer großen Energieeinsparung führt.

Der Vordruck wird von einer druckgeregelten Zentrifugalpumpe erzeugt. Der Durchfluss wird durch ein stromabwärts gelegenes Proportionalventil reguliert. Der Durchfluss ist groß genug, um einen Temperaturverlust von weniger als 5°C zu gewährleisten, und klein genug, um einen gleichmäßigen Druck in der Leitung zu gewährleisten (± 0,5 bar).
