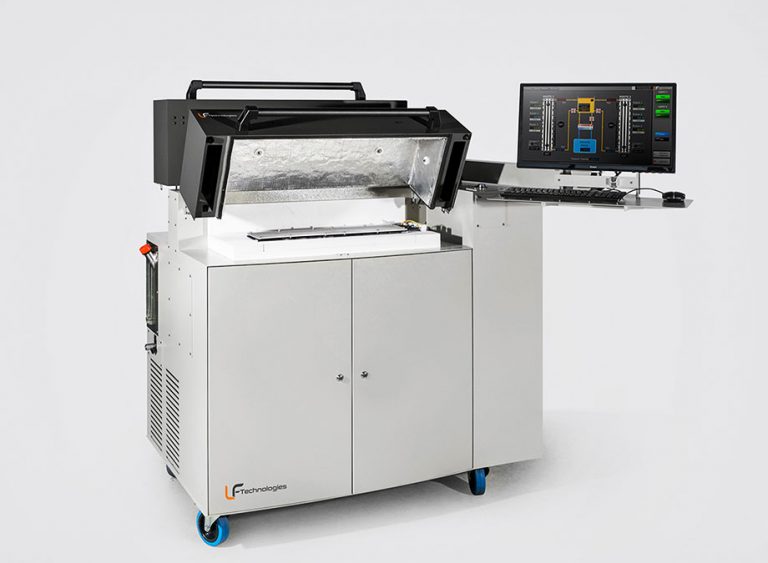

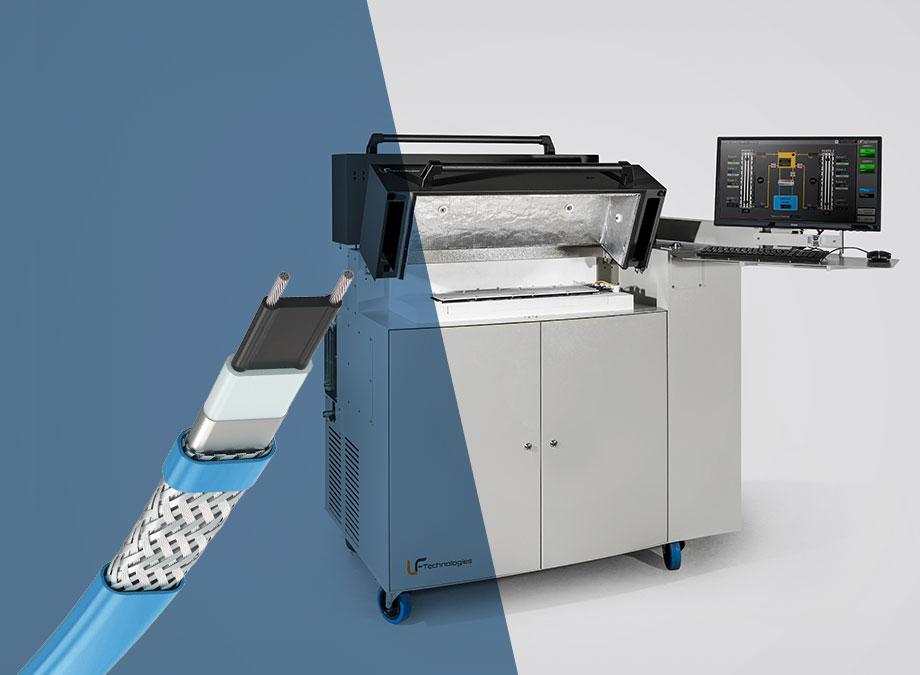

Prüfstand für Heizbänder

Ref : HTTB

Dieser Prüfstand führt Prüfungen an Heizbändern gemäß Abschnitt 5.2.12 der Norm NF EN 62395-1 durch. Er besteht aus einem Edelstahlgestell mit integriertem Prüfbereich, einem thermischen Regelkreis mit Kühlmittel und einem Stromversorgungssystem, das mit Erfassungsmodulen gekoppelt ist.

+33 (0)2 52 56 04 20
Fordern Sie ein Angebot an

Temperaturbereich

Von 20 °C bis 300 °C

Messgenauigkeit

± 1 °C

Parallele Tests

6

Heizleistung

2.500 W pro Paar

Getestete Produkte

Branchen

Hauptfunktionen

Dieser Prüfstand automatisiert die Qualitätskontrolle und die Dauerprüfung von Heizbändern. LF Technologies entwickelt und fertigt diese Maschine für Produktionsstätten und Zertifizierungslabore.

Betriebsart

1. Funktionen und Messwerte des Systems

  • Temperaturregelung: Das System wendet programmierte Temperaturzyklen an, um die Änderung des elektrischen Widerstands des Bauteils in Abhängigkeit von der abgegebenen Wärme zu messen.
  • Elektrische Messungen: Die Erfassungsmodule erfassen Stromstärke, Spannung und Leistungsaufnahme in jeder Phase des Zyklus.
  • Datenerfassung: Die unter LabVIEW entwickelte Software erfasst kontinuierlich die Temperatur des Bandes über Thermoelemente und stellt die Verlaufskurven in Echtzeit dar.

2. Mechanische und elektrische Spezifikationen

  • Prüfkammer: Die Kammer isoliert das Band, um die thermischen Bedingungen während des Tests zu stabilisieren.
  • Integrierte Sicherheitsvorrichtungen : Das System verfügt über thermische Schutzschalter und eine automatische Unterbrechung der Stromversorgung, sobald die im Programm festgelegten kritischen Schwellenwerte überschritten werden.
  • Steuerung: Über die Bedienoberfläche lassen sich die Anzahl der Zyklen, die Temperaturstufen und die Dauer der Tests konfigurieren.

3. Einhaltung der Spezifikationen

  • Softwareanpassung: Die Testabläufe lassen sich über die Anwendung so konfigurieren, dass sie den spezifischen Normen der Fußbodenheizungsbranche entsprechen.
  • Rückverfolgbarkeit: Am Ende jedes Durchlaufs erstellt die Maschine einen Rohprüfbericht im CSV- oder PDF-Format zur Archivierung der Fertigungsdaten.

Vorteile des HTTB

Testbereich des Prüfstands für Heizbänder

Isolierung der Messleitungen

Der Prüfstand testet 6 Heizbänder parallel. Jede Leitung verfügt über einen eigenen Schutzschalter. Bei einem elektrischen Bruch eines Heizbandes wird die Stromversorgung der betroffenen Leitung unterbrochen, ohne dass der Testzyklus der anderen 3 Leitungen unterbrochen wird.

Hydrauliksystem für den Prüfstand für Heizbänder

Maschinentemperaturregelung

Die Software steuert die Thermokammer so, dass die im Lastenheft festgelegten Temperaturverläufe reproduziert werden. Das System gleicht die Auswirkungen von Temperaturschwankungen in der Produktionsumgebung auf die Messung des elektrischen Widerstands aus.

Automatisierung und Rückverfolgbarkeit – Druck- und Berstprüfstand | LF Technologies

Automatische Erfassung ohne manuelle Eingabe

Die Software LabVIEW erfasst kontinuierlich Temperatur, Spannung und Stromstärke. Die Messwerte werden zur Archivierung und Qualitätssicherung direkt in eine nicht bearbeitbare CSV-Datei exportiert.

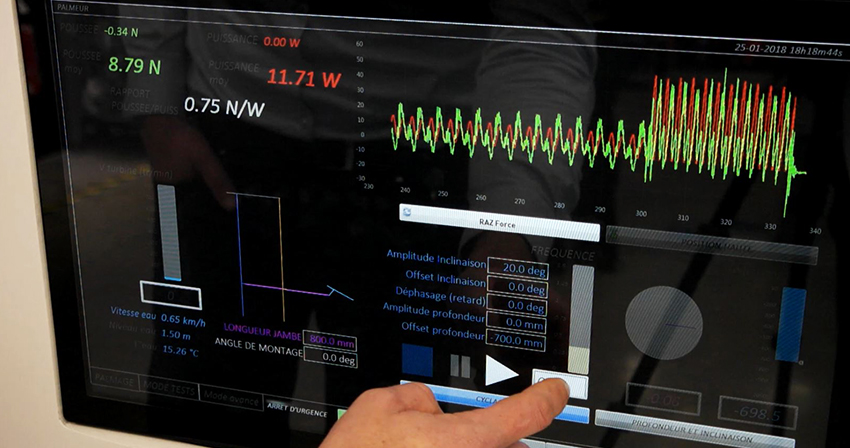

INTUITIVE UND ERGONOMISCHE LOCAL INTERFACES von LF Technologies

Änderung der Schwellenwerte für Marktteilnehmer

Die Architektur der Software ermöglicht die Integration neuer Testabläufe oder die Änderung der Temperaturgrenzwerte über die Benutzeroberfläche, ohne dass Änderungen an den mechanischen oder elektrischen Komponenten des Prüfstands erforderlich sind.

TECHNISCHE DATEN des Prüfstands für Heizbänder

Spezifikationen

HTTB

HTTB+

Anzahl der Prüfbereiche

2

2

Anzahl der pro Prüfbereich getesteten Bänder

3

3

Gesamtzahl der getesteten Bänder

6

6

Maximale Bandlänge

500 mm

500 mm

Maximale Temperatur

190°C

300°C

Minimale Temperatur

20°C

20°C

Genauigkeit der Temperaturmessung

1°C

1°C

Genauigkeit der Temperaturregelung

3°C

3°C

Heizleistung pro Station

2 500 W

2 500 W

Maximale Kühlleistung (abhängig vom delta T zwischen Öl und Kühlwasser)

≈ 2 000 W

≈ 2 000 W

Leistung des Kälteaggregats

≈ 2 000 W

≈ 2 000 W

Abmessungen

1 553 x 920 x 1 160 x 1 560 mm

1 553 x 920 x 1 160 x 1 560 mm
