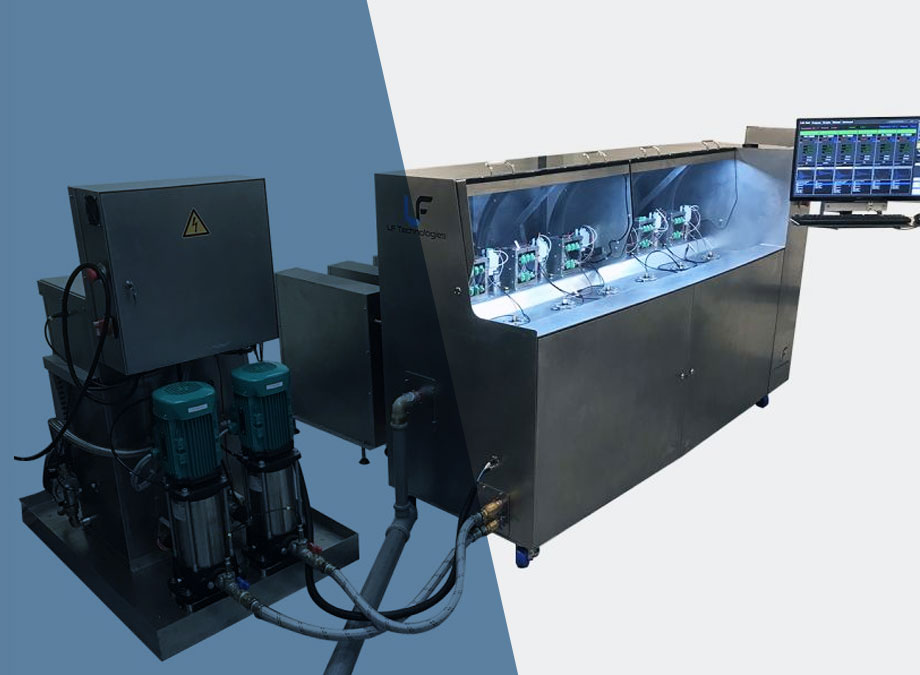

Prüfstand für Magnetventile von Armaturen

Hauptfunktionen

Der LifeEV ist ein Prüfstand zur Bewertung der Lebensdauer, der Leistung und der hydraulischen Eigenschaften von Magnetventilen für elektronisch öffnende und schließende Sanitärarmaturen.

Die Tests wurden durchgeführt, um den Normen EN15091 zu entsprechen.

Automatische Testfunktionen :

Verwaltung der Magnetventile für die Wasserversorgung (heiß oder kalt auf jeder Versorgung)
Automatische Temperaturzyklen
Öffnungs-/Schließbefehl des Magnetventils mit einstellbarer Impulsdauer
Automatische Suche nach der Mindestdauer des elektrischen Impulses, um das Magnetventil zu öffnen.
Wasserschlag-Test bei geschlossenem Magnetventil mit Messung des Spitzendrucks
Statischer Drucktest

Betriebsart

Erfahren Sie, wie unser Prüfstand für Magnetventile funktioniert.

Die Anlage ist ein Prüfstand mit mehreren Modulen (2 bis 6), die für die Durchführung von Leistungs- und Dauertests von Magnetventilen und Armaturenkomponenten ausgelegt sind.

Jedes getestete Produkt wird in ein spezielles Werkzeug eingebaut, das an eine Kalt- und Warmwasserzufuhr und einen Mischwasserauslass angeschlossen ist. Ein Magnetventil am Auslass ermöglicht die Durchführung von Dichtigkeitstests.

Für die Tests der Magnetventile wird jedes Magnetventil an eine spezielle Stromversorgung mit einstellbarer Spannung, einstellbarer Impulsdauer und einer Hochfrequenzerfassung der Signale (Spannung und Stromstärke) angeschlossen. Diese Erfassung wird mit hochfrequenten Druckmessungen synchronisiert. Dieses Modul zur Steuerung des Magnetventils ermöglicht es, die Öffnungs- und Schließzeiten des Magnetventils in Abhängigkeit vom Versorgungsdruck und den Eigenschaften (Spannung und Impulsdauer) des Steuersignals zu testen. Dieses System, das mit dem Modul “Wasserschlagschlangen” gekoppelt ist, ermöglicht die Messung der Druckspitzen (Wasserschlag), die das Magnetventil beim Schließen erzeugt.

Jede Testlinie ist mit Temperaturumkehrventilen ausgestattet, die es ermöglichen, jeden Eingang des Moduls mit heißem oder kaltem Wasser zu versorgen, um Temperaturzyklen durchzuführen.

Die Bank ist an zwei Kalt- und Warmwassereingänge angeschlossen. Die Temperatur wird außerhalb des Prüfstands erzeugt. Die Warm- und Kaltwasserversorgung erfolgt entweder direkt über das Netz des Prüfstands oder über einen externen Druckgenerator (Option).

Die Software führt alle Leistungs- und Ausdauertests durch einfache Programmierung durch.

Statischer Druckgenerator

Der statische Druckgenerator besteht aus einem motorisierten Tauchkolben, der mit einem Drucksensor verbunden ist. Der Druck wird durch die Bewegung des Kolbens kontrolliert, der das Wasser im Zylinder komprimiert, unabhängig von den Testbedingungen: Ausdehnung des Produkts, Temperaturänderungen, Lecks (innerhalb der Grenzen des Durchflusses und der Systemleistung).

Der Generator für den statischen Druck ist für alle Testlinien gleich. Jede Testlinie ist mit einem Magnetventil ausgestattet, mit dem der statische Druck auf das zu testende Produkt geschaltet werden kann oder nicht.

Wasserschlangen gegen Wasserschlag

Druckstoß-Schlangensysteme werden verwendet, um die Trägheit des Wassers vor den Magnetventilen zu simulieren, um den Druckstoß zu messen, den das Magnetventil bei Schließtests erzeugt.

Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:

EN-15091

Alle Standards ansehen

Banc d’endurance pour électrovanne de robinetterie + générateur de pression

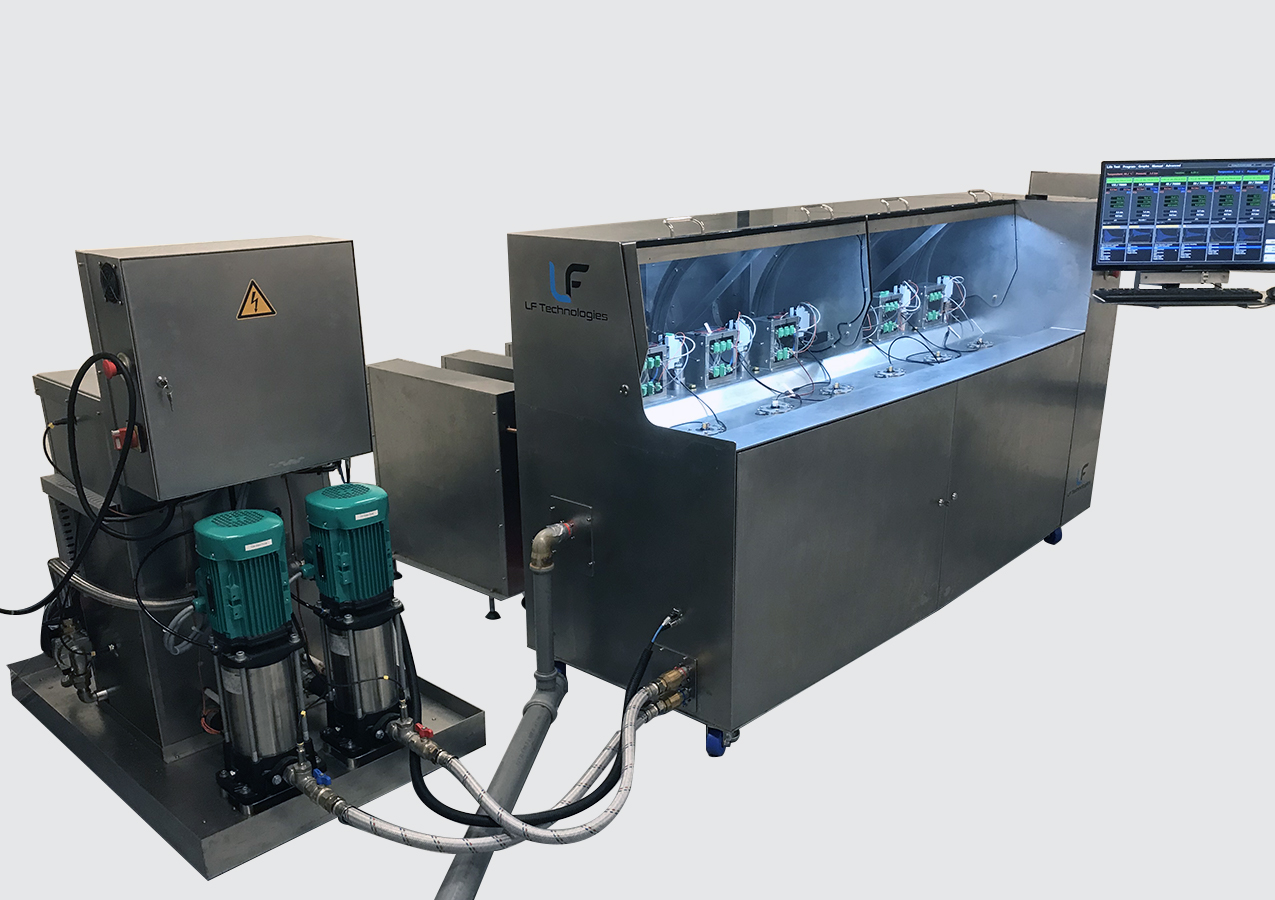

Prüfstand für Magnetventile von Armaturen + Druckgenerator

Banc de test d’endurance pour vanne solénoïde

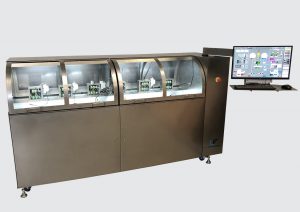

Prüfstand für Dauertests von Magnetventilen

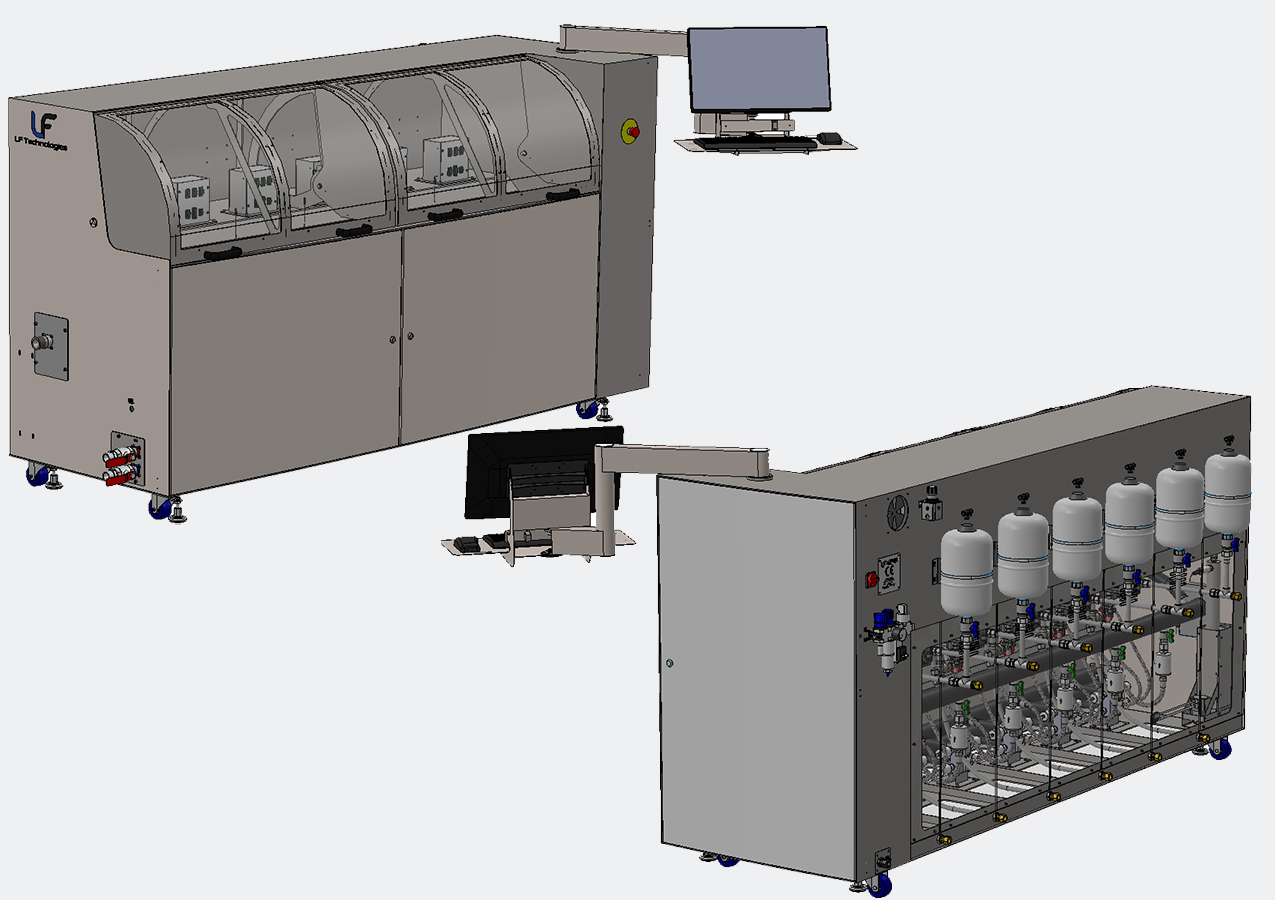

CAO Banc d’endurance pour électrovanne de robinetterie

CAO Banc d'endurance pour électrovanne de robinetterie

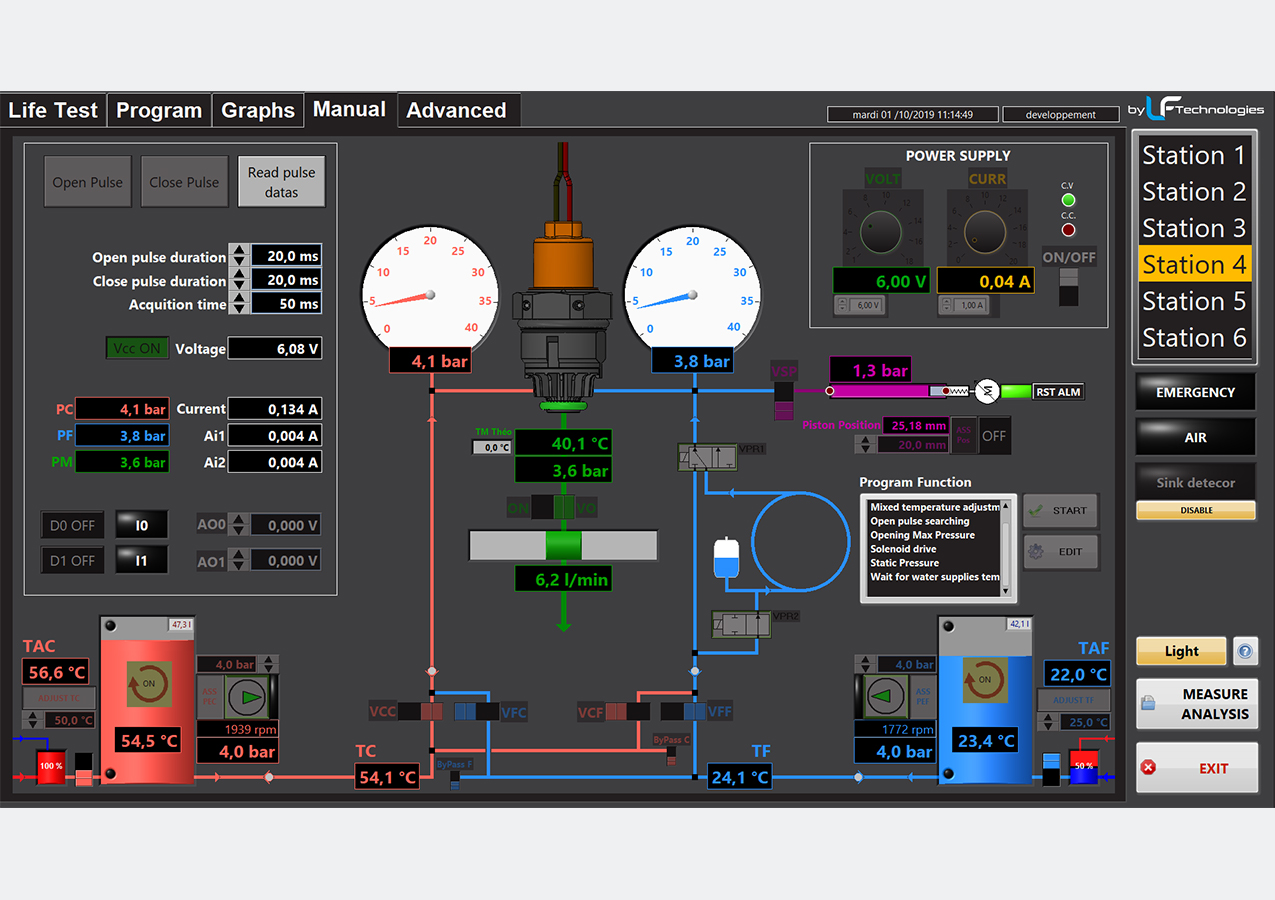

Logiciel en mode manuel

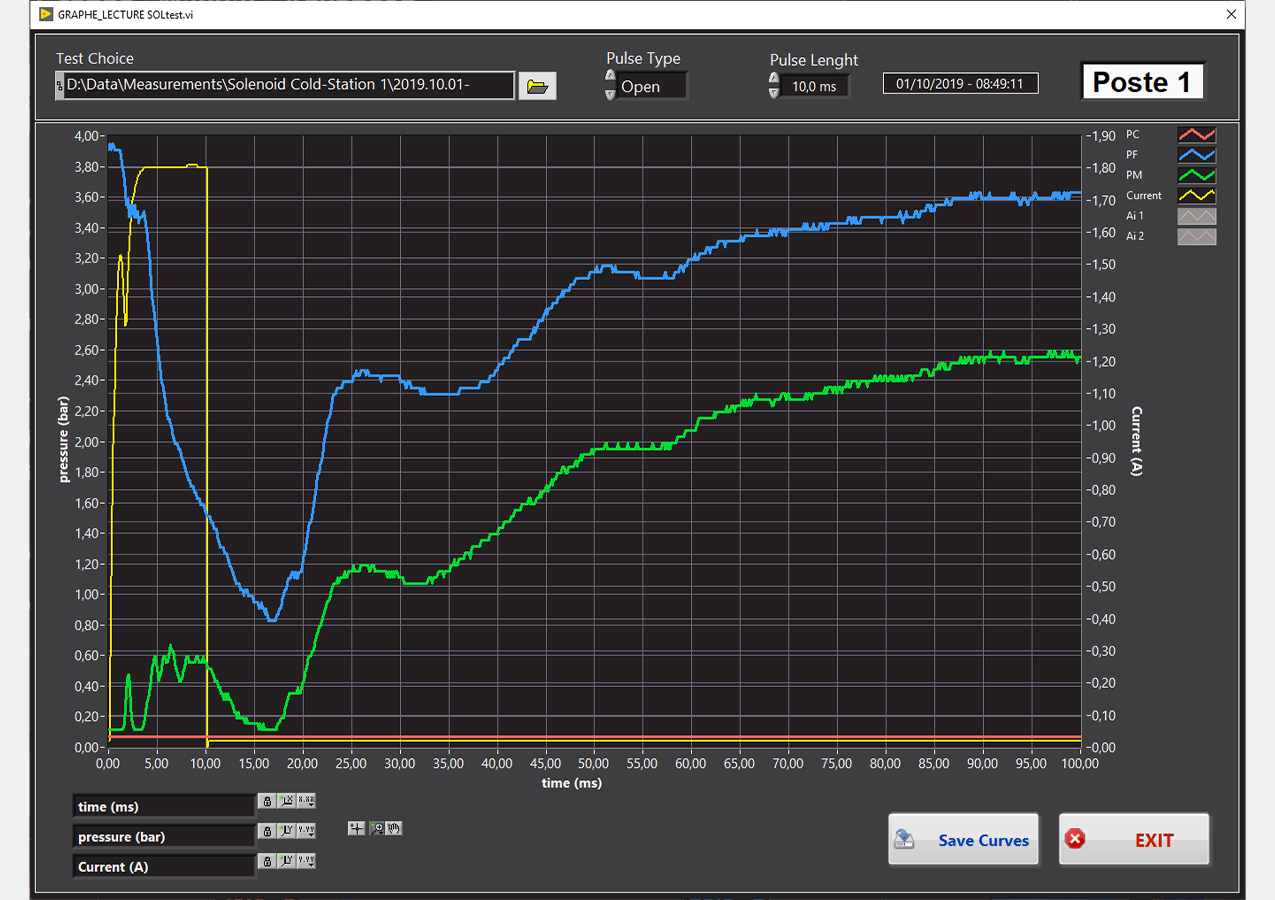

Logiciel graphe mesure haute fréquence

Mesure haute fréquence de la pression et de la tension et du courant du signal de la commande de l'électrovanne

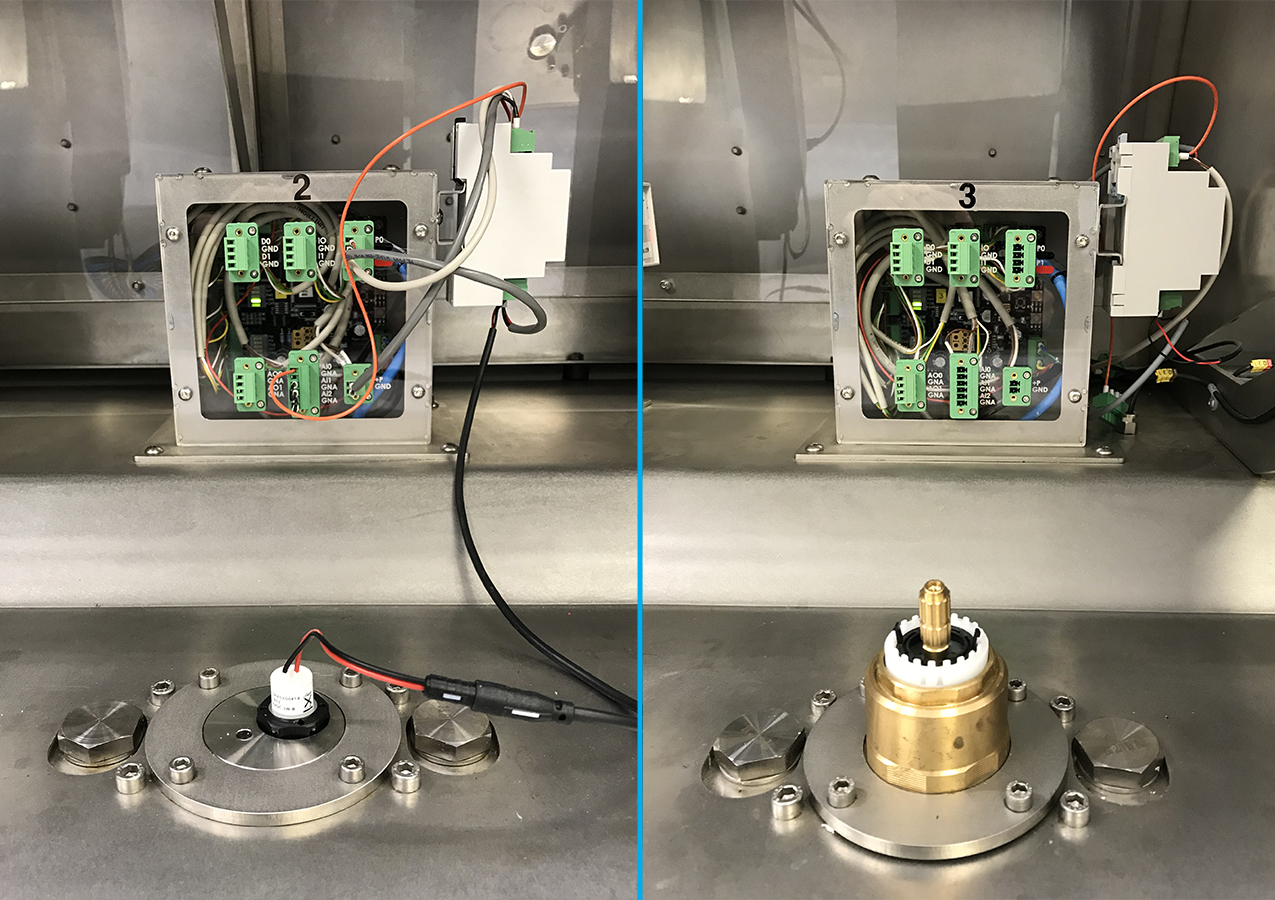

Zone de tests

TECHNISCHE DATEN des Prüfstands für Magnetventile von Armaturen

Spécifications	LifeEV2	LifeEV4	LifeEV6
Performances hydrauliques
Débit chaud et froid / module de test	0-10 l/min	0-10 l/min	0-10 l/min
Mesure de la pression	+/- 0,05 bar	+/- 0,05 bar	+/- 0,05 bar
Mesures des débits d'eau mitigée	+/- 0,2 l/min	+/- 0,2 l/min	+/- 0,2 l/min
Fréquence max des capteurs de pression	3 kHz	3 kHz	3 kHz
Avec option Génération de Pression
Pression d'alimentation chaude et froide	0-10 bar	0-10 bar	0-10 bar
Régulation de la pression dynamique chaude et froide	0,1-8 bar	0,1-8 bar	0,1-8 bar
Régulation de la pression statique chaude et froide (avec pompes)	0,1- 10 bar	0,1- 10 bar	0,1- 10 bar
Précision de la régulation de la pression avec les pompes	<0,1 bar	<0,1 bar	<0,1 bar
Performances thermiques
Plage de température	10-85°C	10-85°C	10-85°C
Mesures des températures d’eau chaude, froide et mitigée	+/- 0,5°C	+/- 0,5°C	+/- 0,5°C
Caractéristiques du Piston Plongeur
Pression maximale	40 bars	40 bars	40 bars
Volume maximal	1 000 cm^3	1 000 cm^3	1 000 cm^3
Débit maximal	100 cm^3/s	100 cm^3/s	100 cm^3/s
Résolution de la mesure du volume	0,02 cm^3	0,02 cm^3	0,02 cm^3
Précision du contrôle de la pression (avec un volume quasi constant)	0,4 bar	0,4 bar	0,4 bar
Caractéristiques de contrôle électrovannes
Fréquence d’acquisition standard	100 Hz	100 Hz	100 Hz
Fréquence d’acquisition rapide	réglable jusqu’à 40 kHz sur une voie, 15 kHz pour 3 voies	réglable jusqu’à 40 kHz sur une voie, 15 kHz pour 3 voies	réglable jusqu’à 40 kHz sur une voie, 15 kHz pour 3 voies
Plage réglable de tension (commune à l’ensemble des modules)	0-30 Volts	0-30 Volts	0-30 Volts
Précision du réglage en tension	100 mV	100 mV	100 mV
Plage de réglage de durée d’impulsion	de 0,001 ms à 100 ms	de 0,001 ms à 100 ms	de 0,001 ms à 100 ms
Résolution de réglage de durée d’impulsion	0,001 ms	0,001 ms	0,001 ms
Plage de mesure de courant	0 – 1 A	0 – 1 A	0 – 1 A
Précision de la mesure de courant	5 mA	5 mA	5 mA
Dimensions d'un poste
Largeur	1 760 mm	2 080 mm	2 400 mm
Profondeur	1 300 mm	1 300 mm	1 300 mm
Hauteur	1 400 mm	1 400 mm	1 400 mm
Poids	200 kg	250 kg	300 kg

OPTIONEN

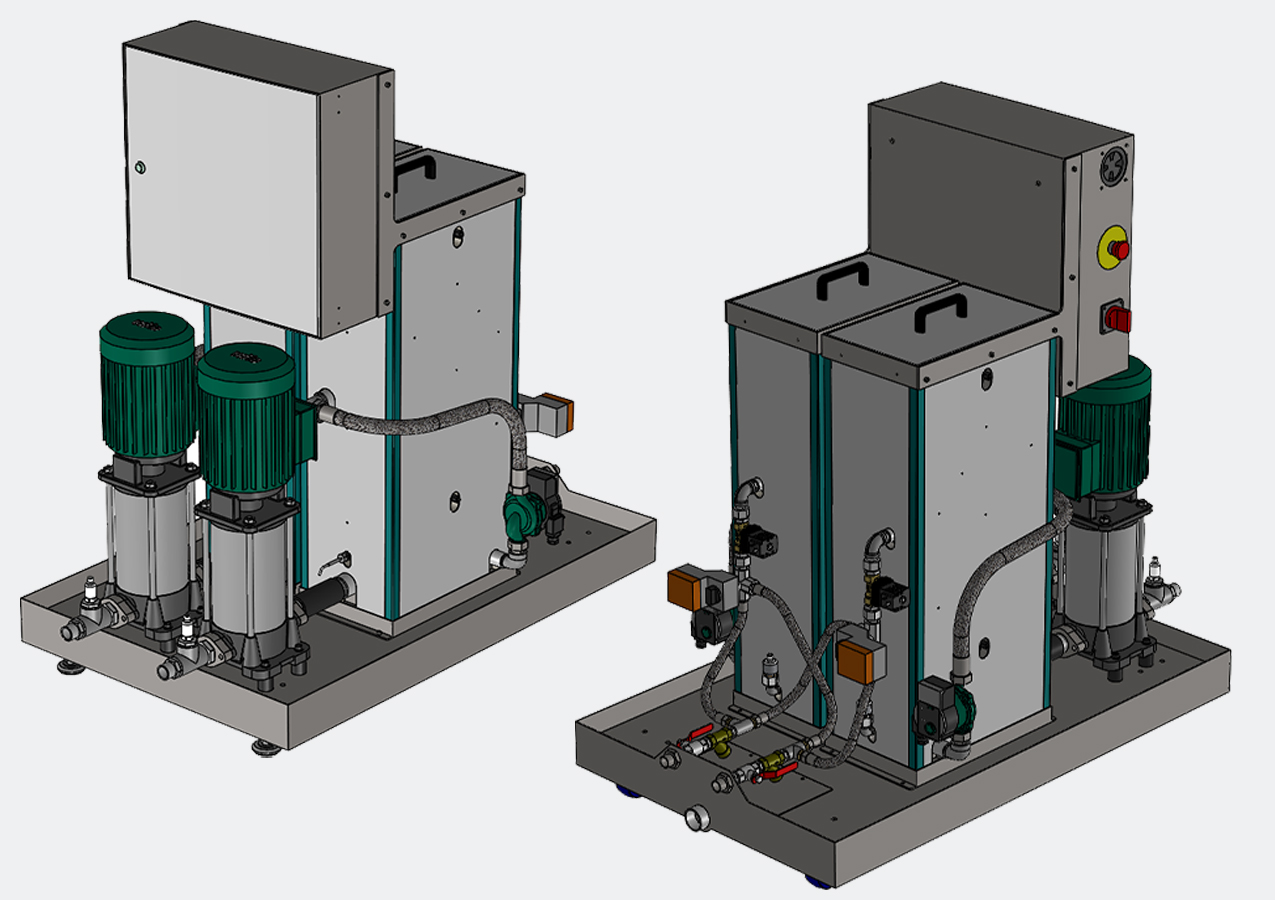

CAO – Option générateur de pression

CAO - Option générateur de pression

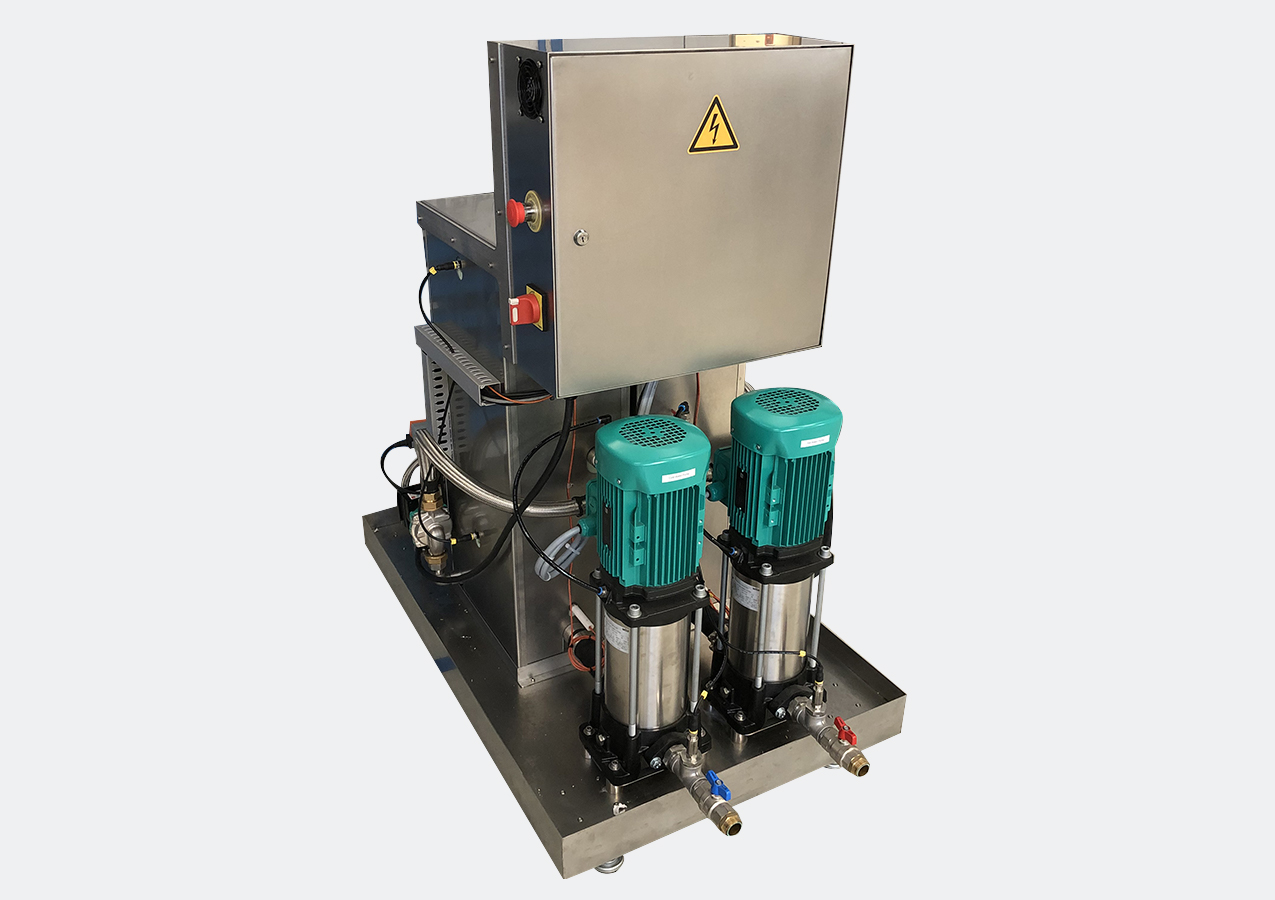

Option générateur de pression

Circuit hydraulique du banc d’endurance pour électrovanne de robinetterie

Circuit hydraulique du banc d'endurance pour électrovanne de robinetterie

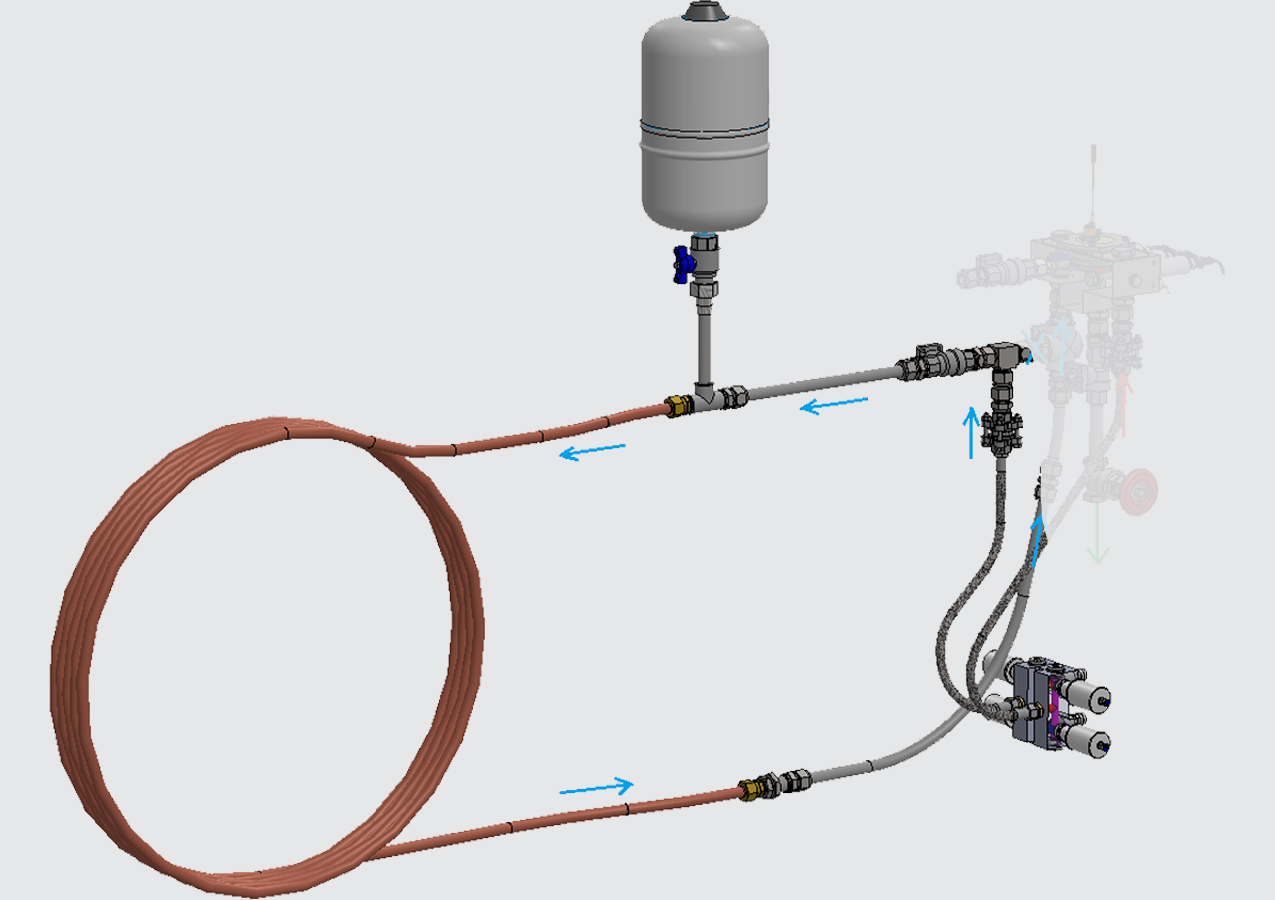

Module coup de bélier
