Prüfstand für Magnetventile

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

Entwurf und Bau eines Dauerteststandes, auf dem 6 Produkte gleichzeitig getestet werden können. Die Produkte werden gemäß EN 15091 (Sanitärarmaturen mit elektronischer Öffnung und Schließung) getestet.

Problematik

• Ermöglichen Sie den gleichzeitigen Test mehrerer Produkte.
• in der Lage sein, Belastungszyklen mit wechselnder Temperatur zu erzeugen
• Erzeugen von “Wasserschlag”.
• Steuern Sie die elektrischen Impulszeiten auf 0,1 ms genau.
• Messen Sie Druckspitzen mit hoher Frequenz.

Lösung und Ergebnis

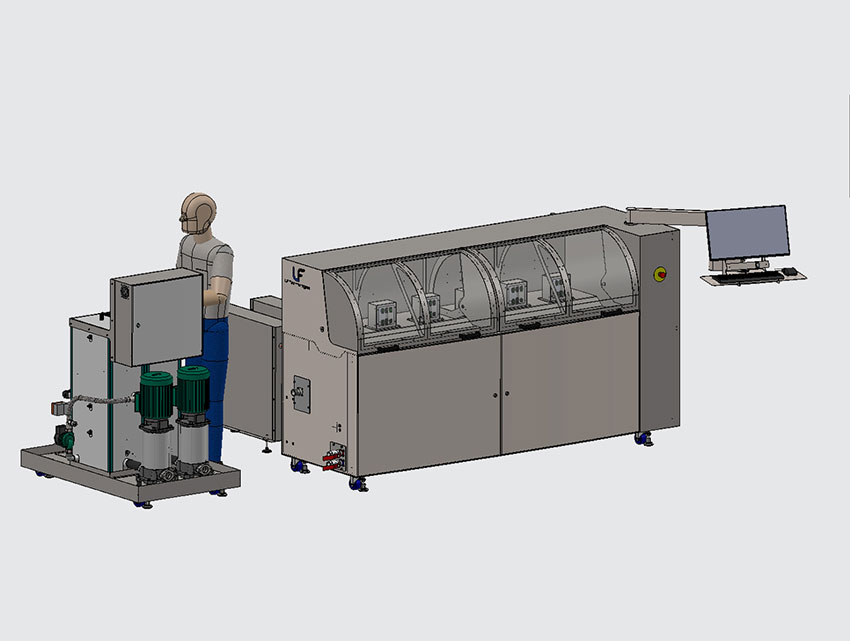

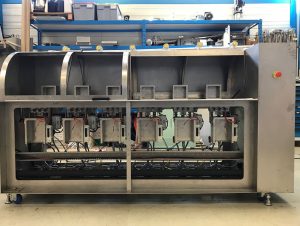

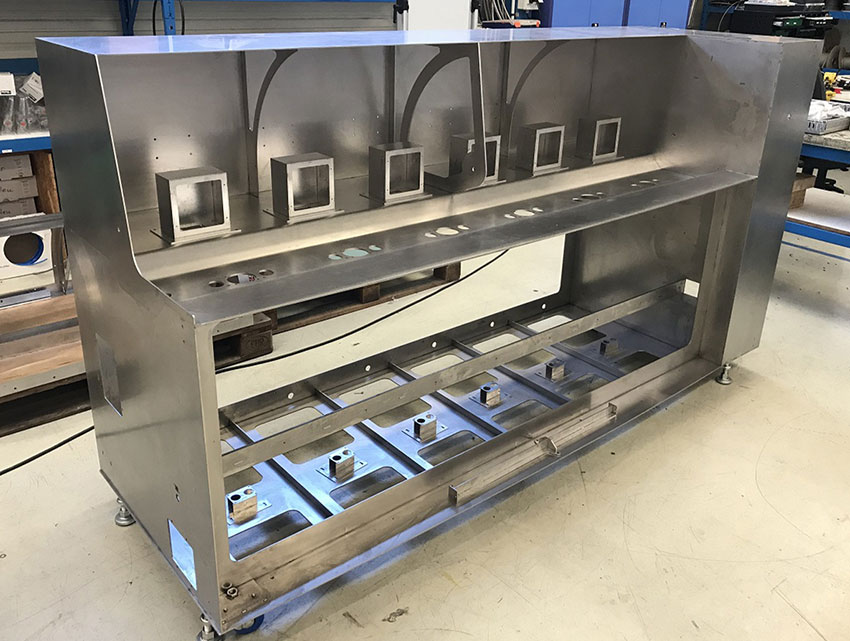

Die Anlage besteht aus einem Prüfstand mit 6 Modulen und einem Druckgenerator, die für Leistungs- und Dauertests an der Elektronik des Magnetventils und für thermische Zyklustests an Patronen und deren Komponenten ausgelegt sind. Jedes zu testende Produkt wird in eine spezielle Vorrichtung eingebaut, die es ermöglicht, eine Warm- oder Kaltwasserzufuhr von beiden Seiten der Versorgung zu wählen. Der Prüfstand ist an einen Warm- und einen Kaltwassereinlass angeschlossen. Die Erzeugung von Temperatur und Druck erfolgt außerhalb des Prüfstands durch ein externes Modul.

Die 6 Testmodule sind identisch. Ein statisches Drucksystem ist für alle 6 Testlinien gleich.

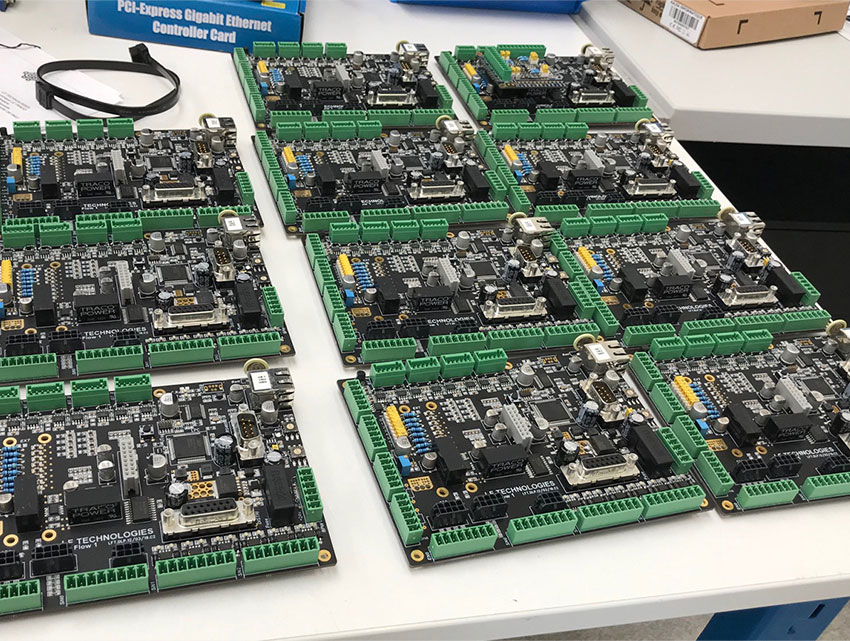

Jede Teststation ist ein Modul, das mit einem eigenen Hydraulikkreis und einer elektronischen Steuerkarte ausgestattet ist und über eine Ethernet-Verbindung mit dem Kontroll-PC verbunden ist. Jedes Modul ermöglicht die Durchführung von thermischen Belastungstests, Wasserschlagtests, die Erzeugung von elektrischen Steuerimpulsen für das getestete Produkt und die Messung von Druckspitzen, die durch Wasserschlag erzeugt werden, mit hoher Frequenz.

Die Software ist in der Lage, alle Leistungs-, Ausdauer- und Temperaturzyklustests durch eine einfache Programmierung durchzuführen.
