Prüfstand für Temperaturregelung und Test für Mischbatterien/Thermostatkartuschen
Der Prüfstand für die Einstellung und Prüfung von thermostatischen Mischern/Kartuschen führt die Prüfung und Einstellung von thermostatischen Mischern/Kartuschen in der Produktion durch (Dichtheit, Durchfluss, Antiscald).
Getestete Produkte
Branchen
Hauptfunktionen
Der Prüfstand für die Einstellung und Prüfung von thermostatischen Mischern/Kartuschen führt die Prüfung und Einstellung von thermostatischen Mischern/Kartuschen in der Produktion durch (Dichtheit, Durchfluss, Antiscald).
Die Bank für die manuelle Einstellung und Kontrolle von Mischbatterien/Thermostatpatronen ermöglicht :
- einen Luft- und/oder Wasserdichtigkeitstest
- die Einstellung der Temperatur und des Durchflusses des Mischwassers
- die Messung der Temperatur des Mischwassers bei voller Hitze
- die Messung des Durchflusses
- Antiscald- und Hysteresemessung
Betriebsart
Entdecken Sie die Funktionsweise unseres Prüfstands zur Temperaturregelung und Prüfung von Mischbatterien/Thermostatkartuschen.
Programmierbarer Testzyklus:
- Installation der Mischbatterie/Kartusche mit Flansch ohne Verschraubung
- Test auf Luft- und Wasserdichtigkeit
- Einstellen der gemischten Temperatur
- Messung des Durchflusses
- Antiscald-Test (Sicherheitstest) und Hysteresemessung
- Markierung der eingestellten Position (optional)
- Entleerung und Ausblasen des Mischers
Steuerung:
Das System wird von einem Computer gesteuert. Die Software ermöglicht :
- die Bearbeitung und Auswahl von Testprogrammen
- die Visualisierung von Messungen
- die Ausgabe eines automatischen Kontrollberichts über die Produktionscharge.
Im Produktionsmodus steuert der Bediener den Prüfstand direkt über die Tasten auf der Leiste an der Vorderseite des Prüfstands.
Testplatinen:
Die Mischbatterien oder Kartuschen werden auf einer Testplatine befestigt. Der Prüfstand kann mehrere verschiedene Platinen aufnehmen, die jeweils für eine bestimmte Form von Wasserhahn geeignet sind. Die Platinen sind mit einem Schnellanschluss ausgestattet, der einen Wechsel der Platine innerhalb von Sekunden ermöglicht.
Eigenschaften des Geräts
- Edelstahlrahmen
- Hydraulische Einheit bestehend aus :
- 2 Pumpen (EC und EF)
- 3 Drucksensoren (EC, EF und EM)
- 2 Durchflussmesser (EC und EF)
- 3 Temperatursensoren (EC, EF und EM)
- Schaltschrank
- PC + Touchscreen
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-1111

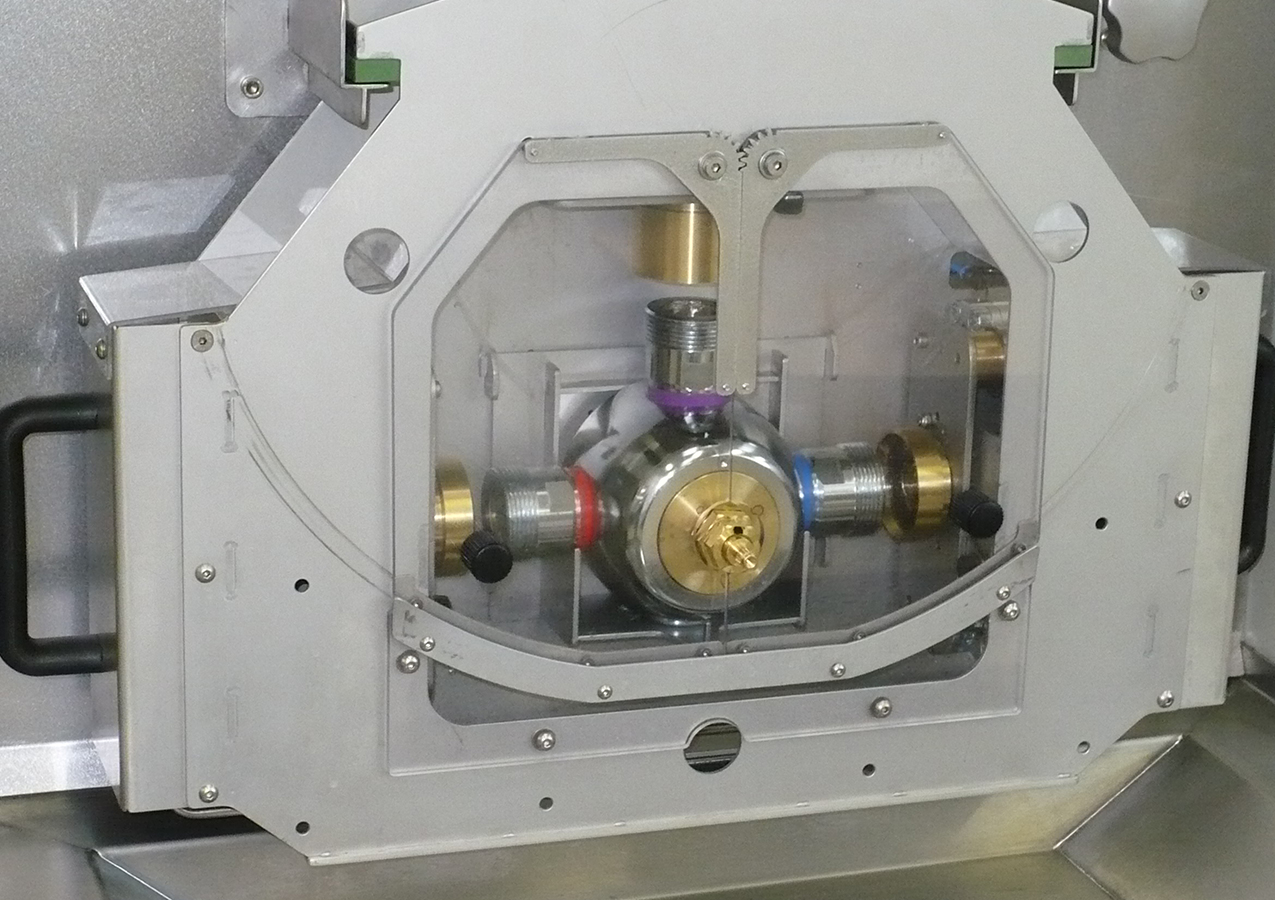

Platine de réglage des robinets thermostatiques
Vérification de la limite de température de sécurité sur les robinets thermostatiques.

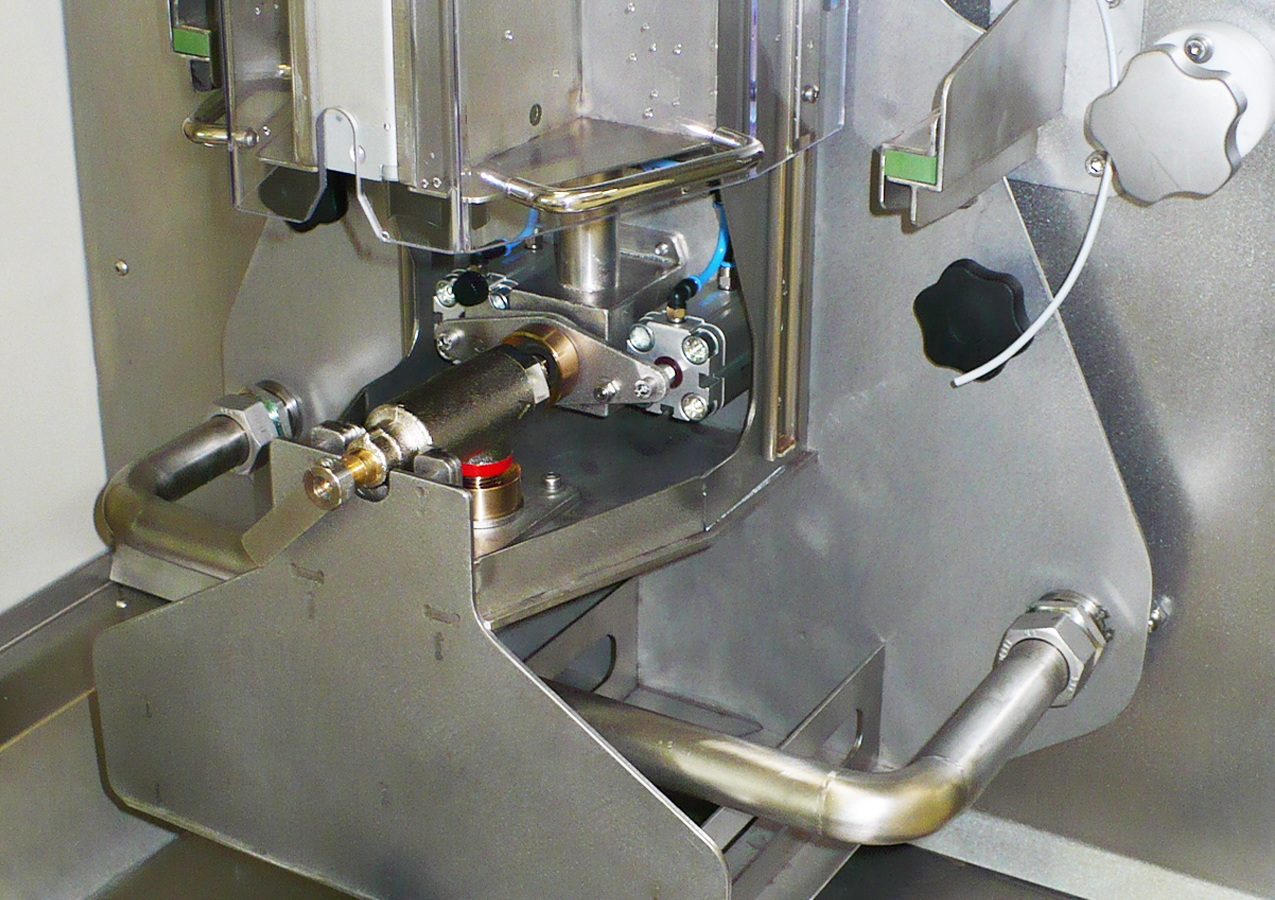

Platine de réglage amovible pour test de robinets mitigeurs thermostatiques
Interchangeabilité simple et rapide des différentes platines de test.

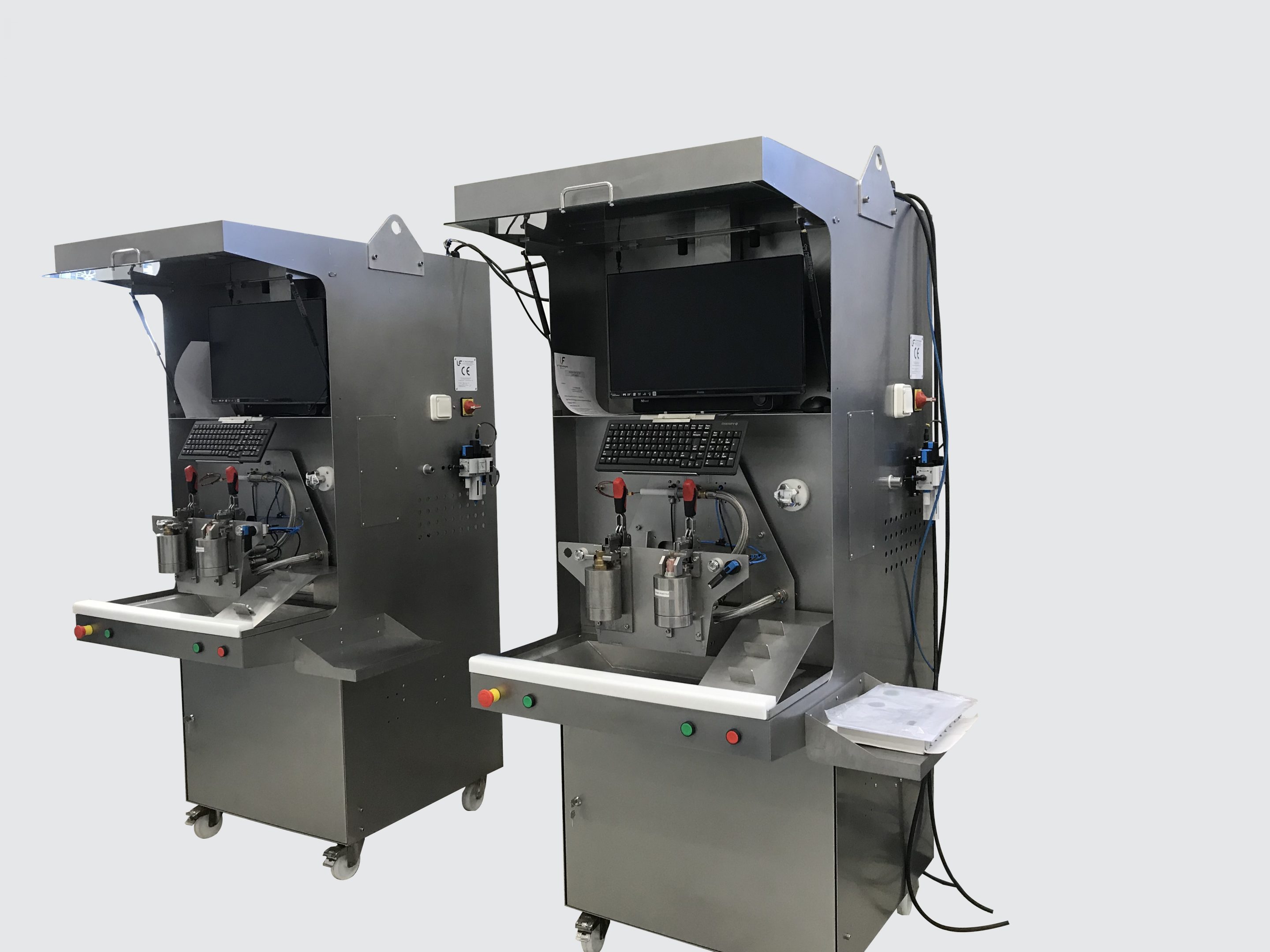

Banc réglage température cartouches
Prüfstand für die Temperaturregelung der Patronen

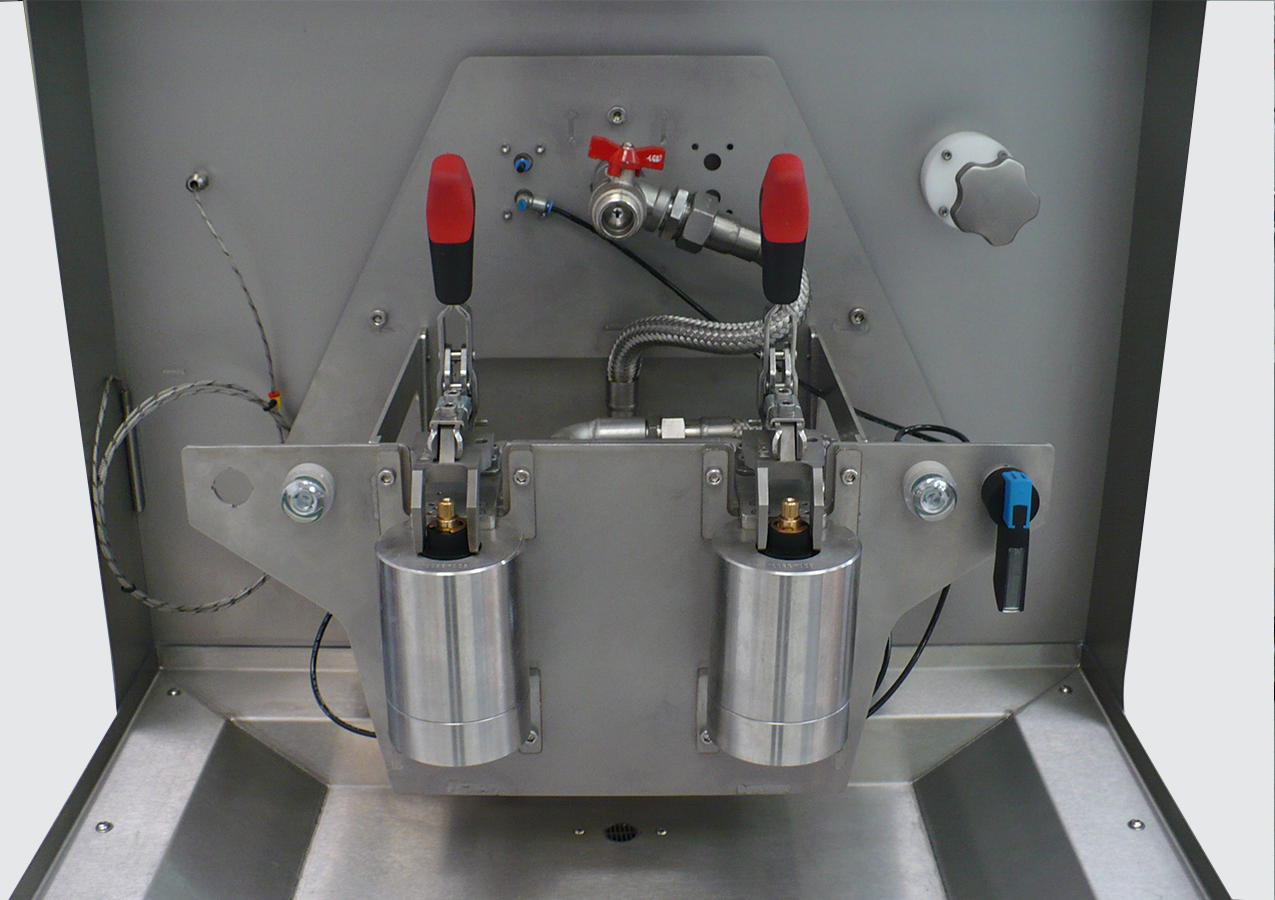

Platine de réglage pour cartouches thermostatiques
Platine de réglage pour cartouches thermostatiques

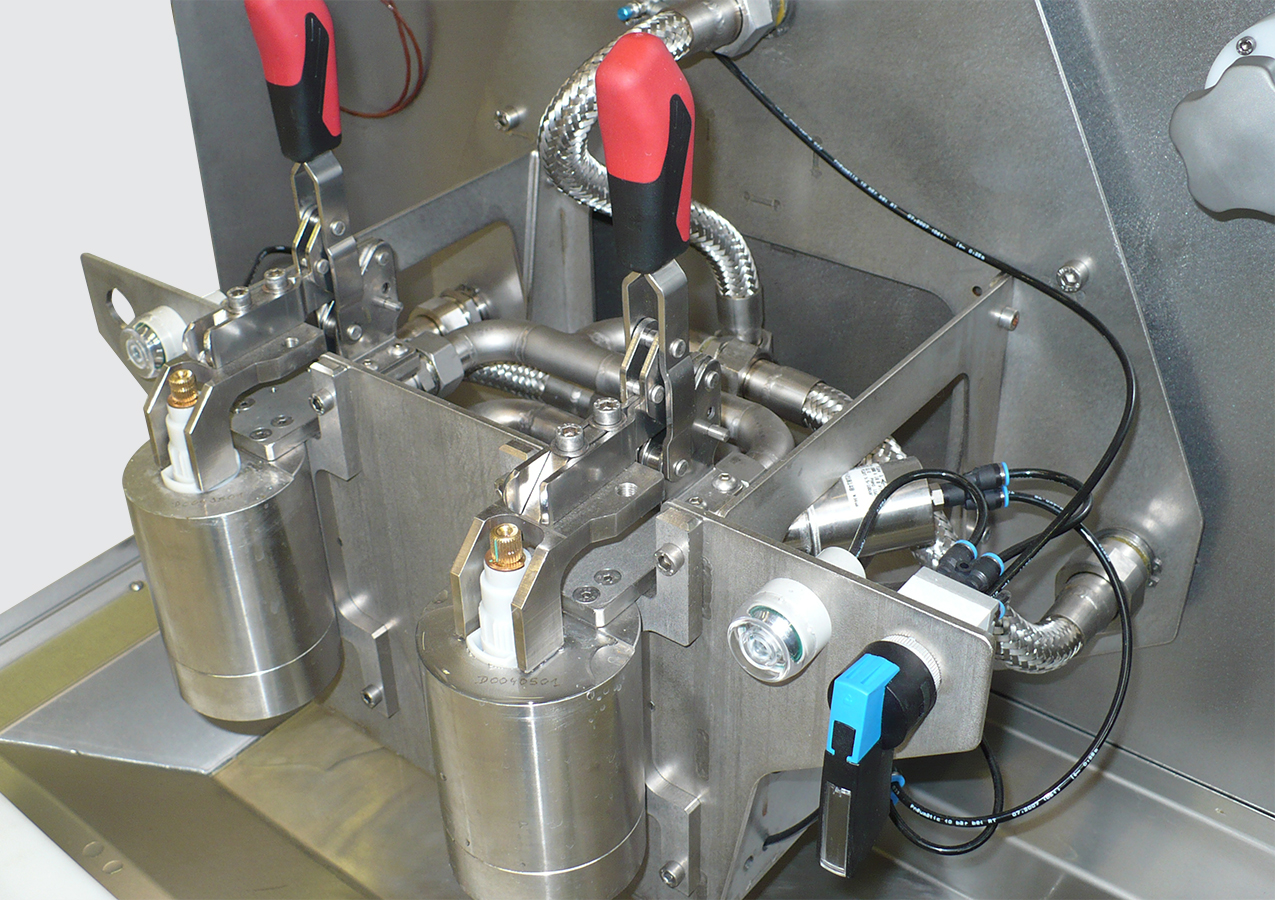

Zone de test des cartouches thermostatiques
Zone de test des cartouches thermostatiques

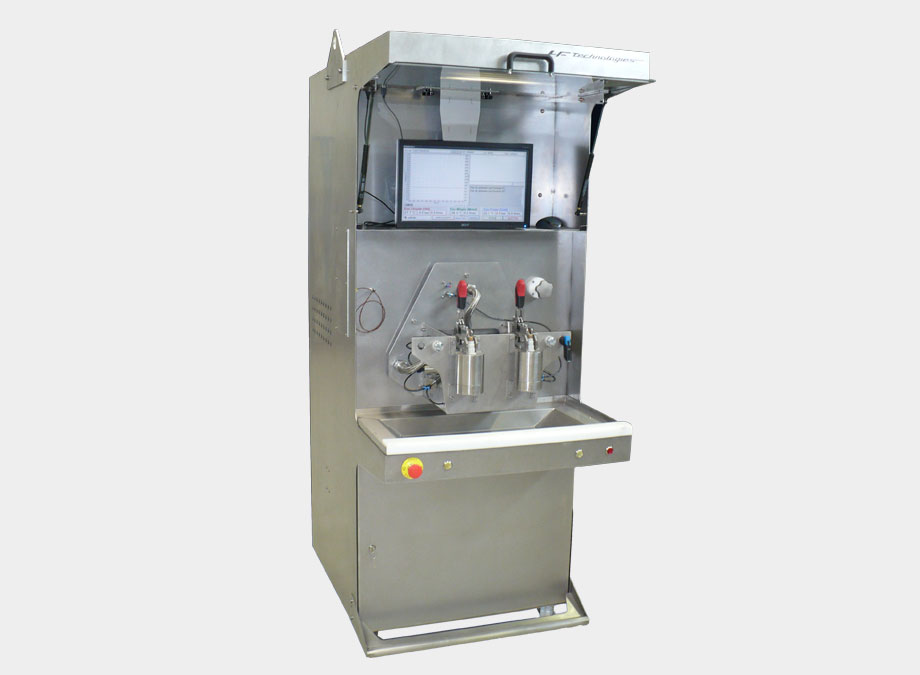

THERMCONTROL-MANU – Zone de Test de cartouche
Prüfstand für die Temperaturregelung der Patronen

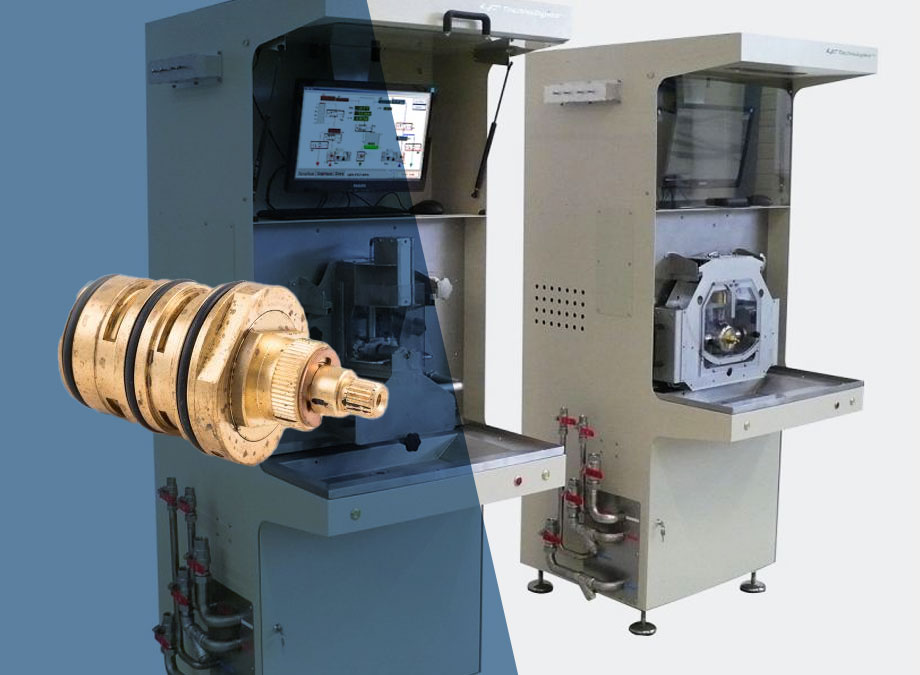

Vorteile von ThermControl-Manu
Reproduzierbarkeit
Die Einführung einer Kontrollsoftware ermöglicht schnelle und wiederholbare automatische Tests.

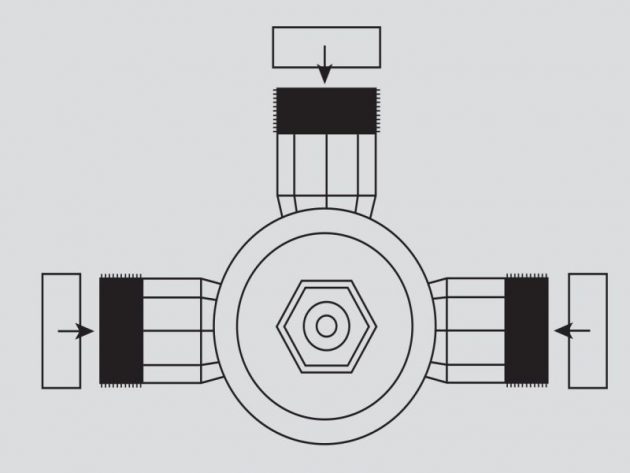

Zügeln / Entbinden
Automatisches und sicheres Spannen und Lösen der Patronen.

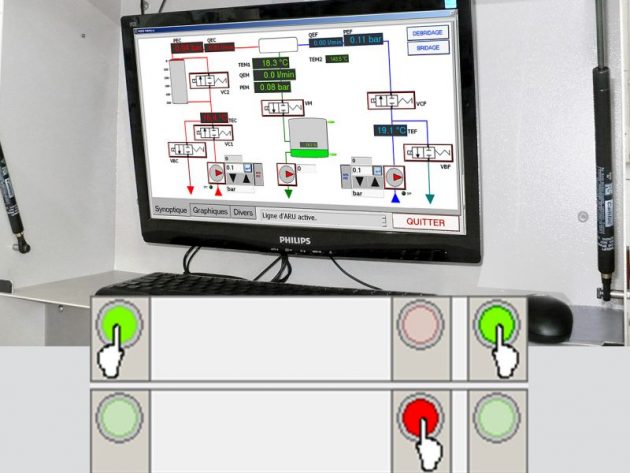

Ergonomie
Die Einstellungen werden über einen Touchscreen vorgenommen und die Bedienung erfolgt über drei Tasten auf der Vorderseite.
TECHNISCHE DATEN des Prüfstands zur Temperaturregelung und Prüfung von Mischbatterien/Thermostatkartuschen
Spécifications | ThermControl-Manu-Valve | ThermControl-Manu-Cart |
Pression max. de test | 5 bar | 5 bar |
Précision de la régulation de pression (à débit constant) | ± 0,02 bar | ± 0,02 bar |
Débit max. eau chaude / eau froide | 2 x 25 l/min | 2 x 25 l/min |
Précision de mesure de température | ± 0,3° C | ± 0,3° C |
Précision de mesure de débit | ± 0,2 l/min | ± 0,2 l/min |
Précision de mesure de pression | ± 0,02 bar | ± 0,02 bar |
Précision de la mesure de volume d'antiscald standard | 25g /5s | 25g /5s |
Précision de la mesure de volume d'antiscald (option précision) | 3g /5s | 3g /5s |
Platine multipostes | NON | OUI |
OPTIONEN
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Wenn die Wasserversorgung einer Bank ein geschlossener Kreislauf ist, kann der Verteiler das Mischwasser, das vom Wasserhahn gemischt wird, proportional zur Temperatur in den Warmwasser- und den Kaltwasserkreislauf zurückführen. Mit diesem System können die Heiz- und Kühlleistungen des Warm- und Kaltwassergenerators stark reduziert werden.

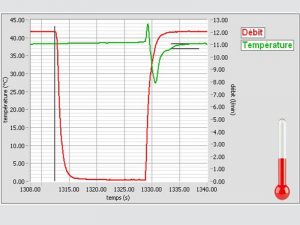

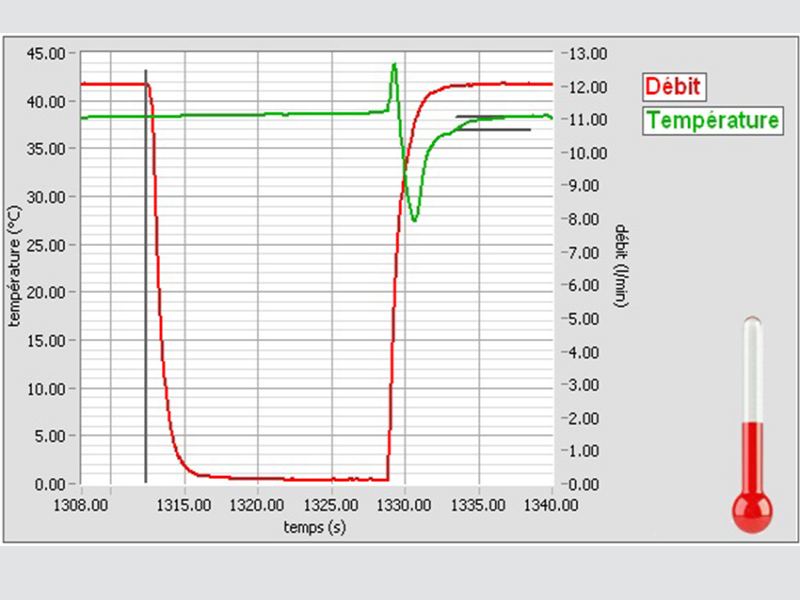

Précision-antiscald
Pour les mesures d'antiscald (coupure d'eau froide), l'option Précision-antiscald permet une mesure très précise du volume d'eau chaude. Grâce à cette haute précision, les durées de test antiscald peuvent être raccourcies afin d'augmenter la productivité.
