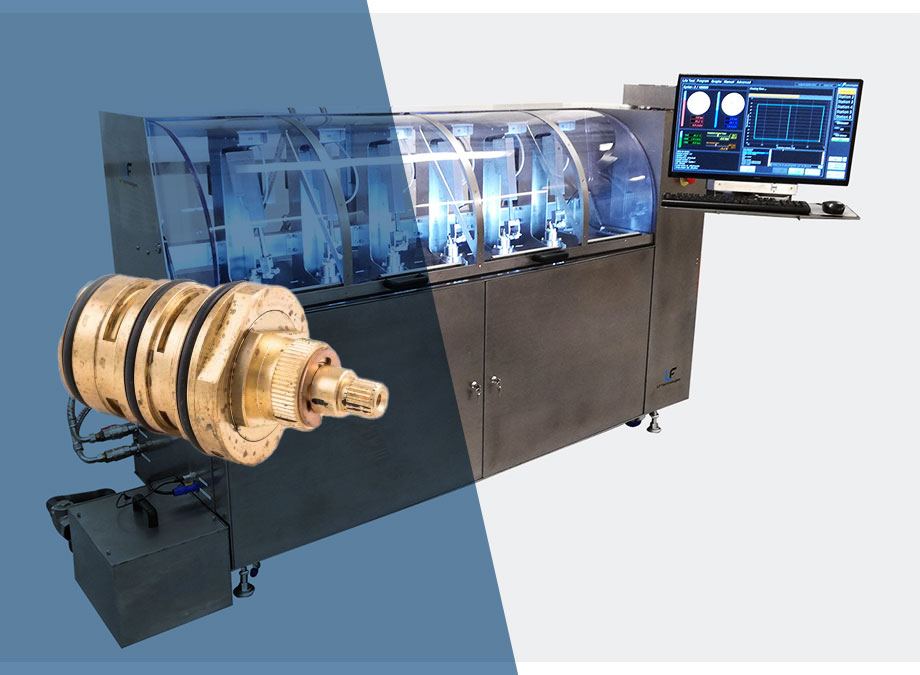

Prüfstand für thermostatische Patronen

LifeCartT

Prüfstand für thermostatische Patronen

Prüfstand für den Dauertest von thermostatischen Patronen

+33 (0)2 52 56 04 20

Fordern Sie ein Angebot an

GETESTETE NORM

EN-1111, NF-077

Heißer und kalter Durchfluss / Testmodul

0-10 l/min

Messung des Drucks

+/- 0,05 bar

Maximaler statischer Testdruck

16 bar oder optional 25 bar

Getestete Produkte

Branchen

Hauptfunktionen

Der LifeCartT ist ein Prüfstand zur Überprüfung der Lebensdauer, der Leistung und der hydraulischen Eigenschaften von thermostatischen Kartuschen für Mischbatterien.

Die Tests werden durchgeführt, um die Standards wie EN 1111 und NF 077 zu erfüllen.

Messung der Wiedergabetreue, Empfindlichkeit, Bestimmung des Durchflusses, Abschaltung von Kaltwasser, etc.
Wasserdichtigkeits- und Drucktests
Temperaturregelung mit Drehmomentmessung
Ausdauerzyklen
Messung und Überwachung der Temperatur und des Speisedrucks
Automatische Berichterstattung

Betriebsart

Erfahren Sie, wie unser Prüfstand für thermostatische Patronen funktioniert.

Die Anlage ist ein Prüfstand mit mehreren Modulen (2 bis 6), die für die Durchführung von Leistungs- und Dauertests von thermostatischen Kartuschen in Mischbatterien ausgelegt sind.

Jede getestete Kartusche wird in ein spezielles Werkzeug eingebaut und an einen Kalt- und Warmwasseranschluss sowie einen Mischwasserauslass angeschlossen. Der Bediengriff der Kartusche wird automatisch von einem Drehantrieb betätigt, der Bewegungen mit Positions-, Geschwindigkeits- und Drehmomentkontrolle ausführen kann. Darüber hinaus ist jedes Modul mit einem statischen Druckgenerator ausgestattet, der die Durchführung von Dichtheits- und mechanischen Drucktests bis zu 16 bar oder 25 bar ermöglicht.

Die Bank ist an zwei Kalt- und Warmwassereingänge angeschlossen. Die Temperatur wird außerhalb des Prüfstands erzeugt. Die Warm- und Kaltwasserversorgung erfolgt entweder direkt über das Netz des Prüfstands oder über einen externen Druckgenerator (Option).

Die Software führt alle Leistungs- und Ausdauertests durch einfache Programmierung durch.

Vorteile

Unabhängige oder synchronisierte Tests
Standardkonforme Tests
Flexibilität

Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:

EN-1111

NF-077

Alle Standards ansehen

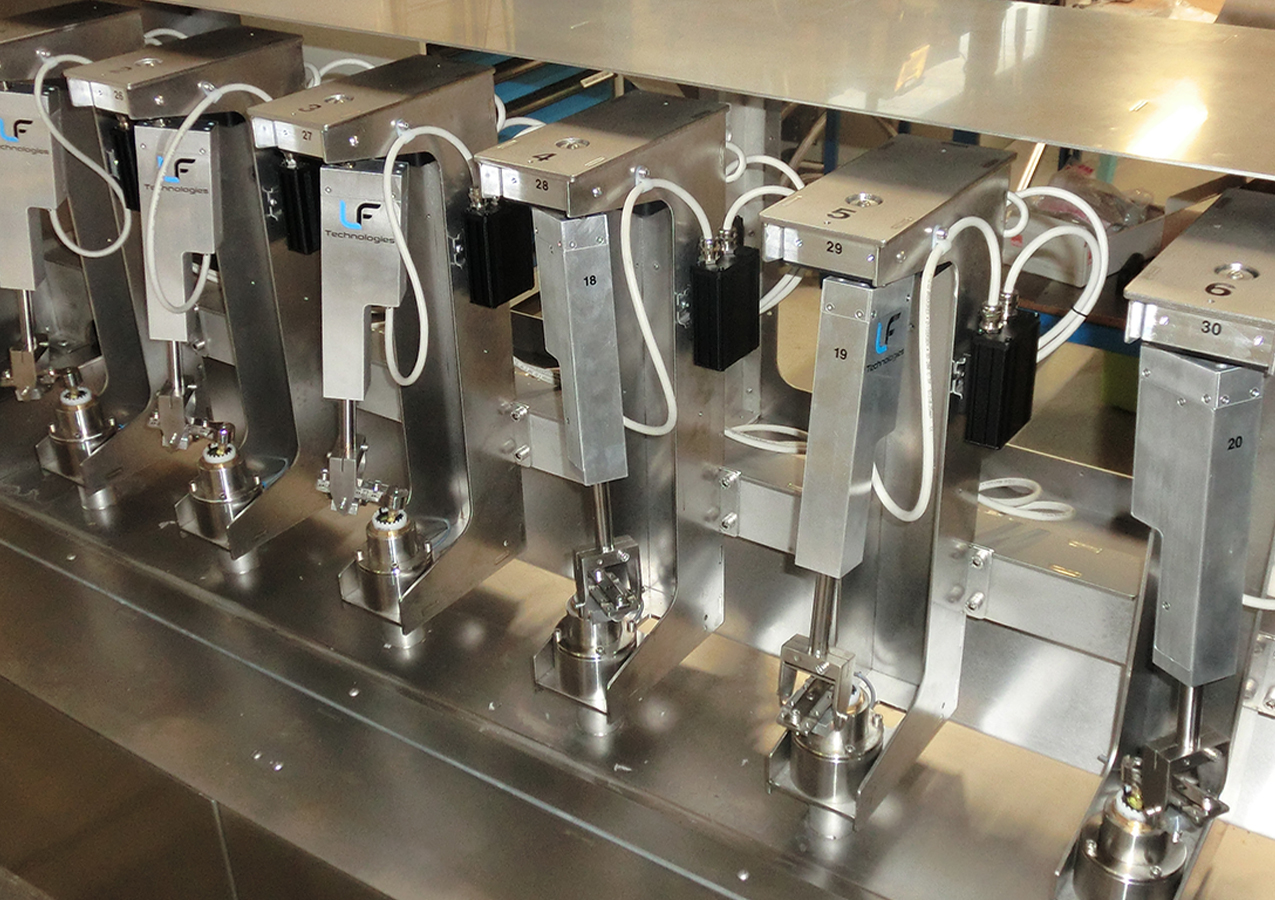

Postes indépendants du banc d’essai de cartouches de mitigeurs thermostatiques

Postes indépendants du banc d'essai de cartouches de mitigeurs thermostatiques

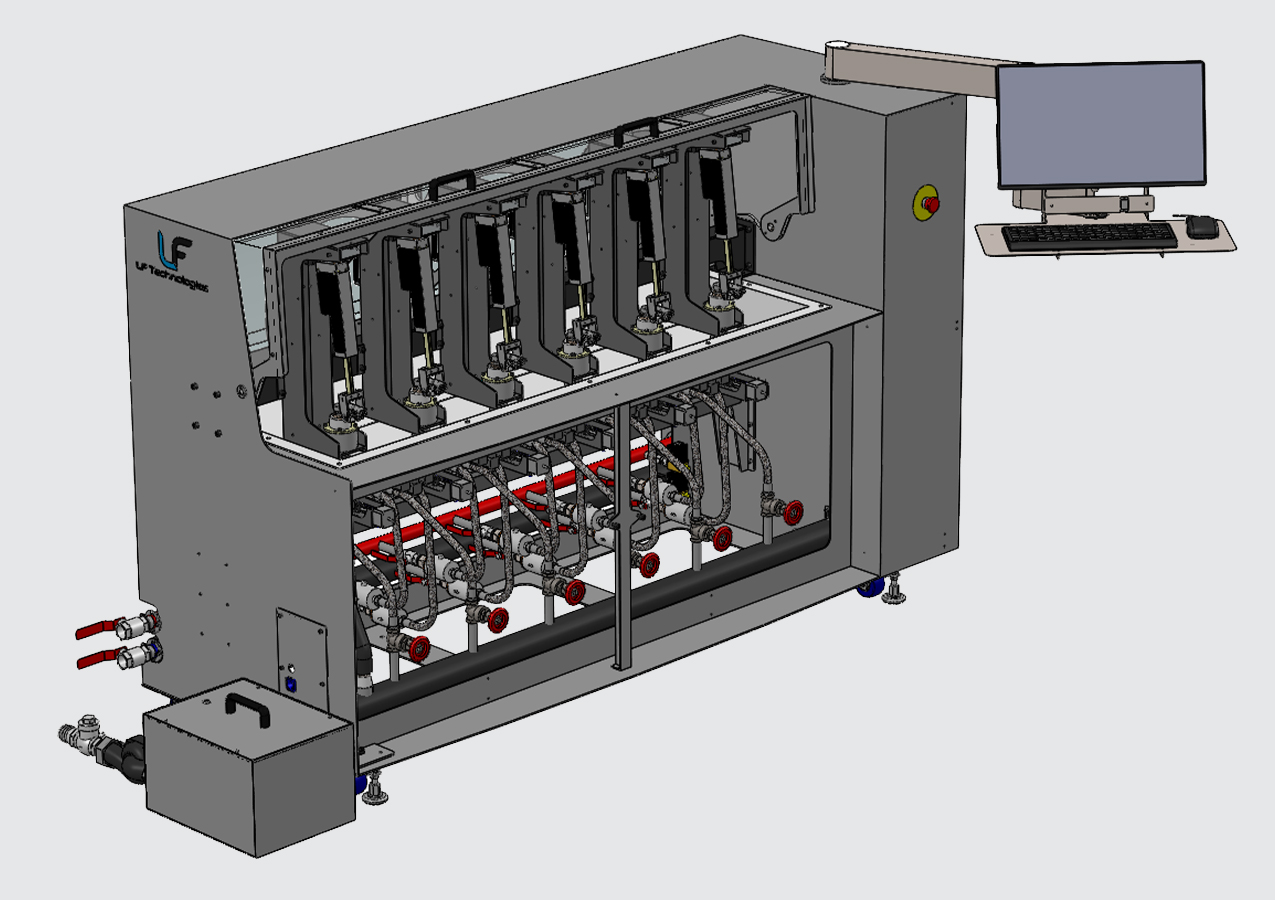

CAO du banc d’endurance pour cartouches thermostatiques

CAO du banc d'endurance pour cartouches thermostatiques

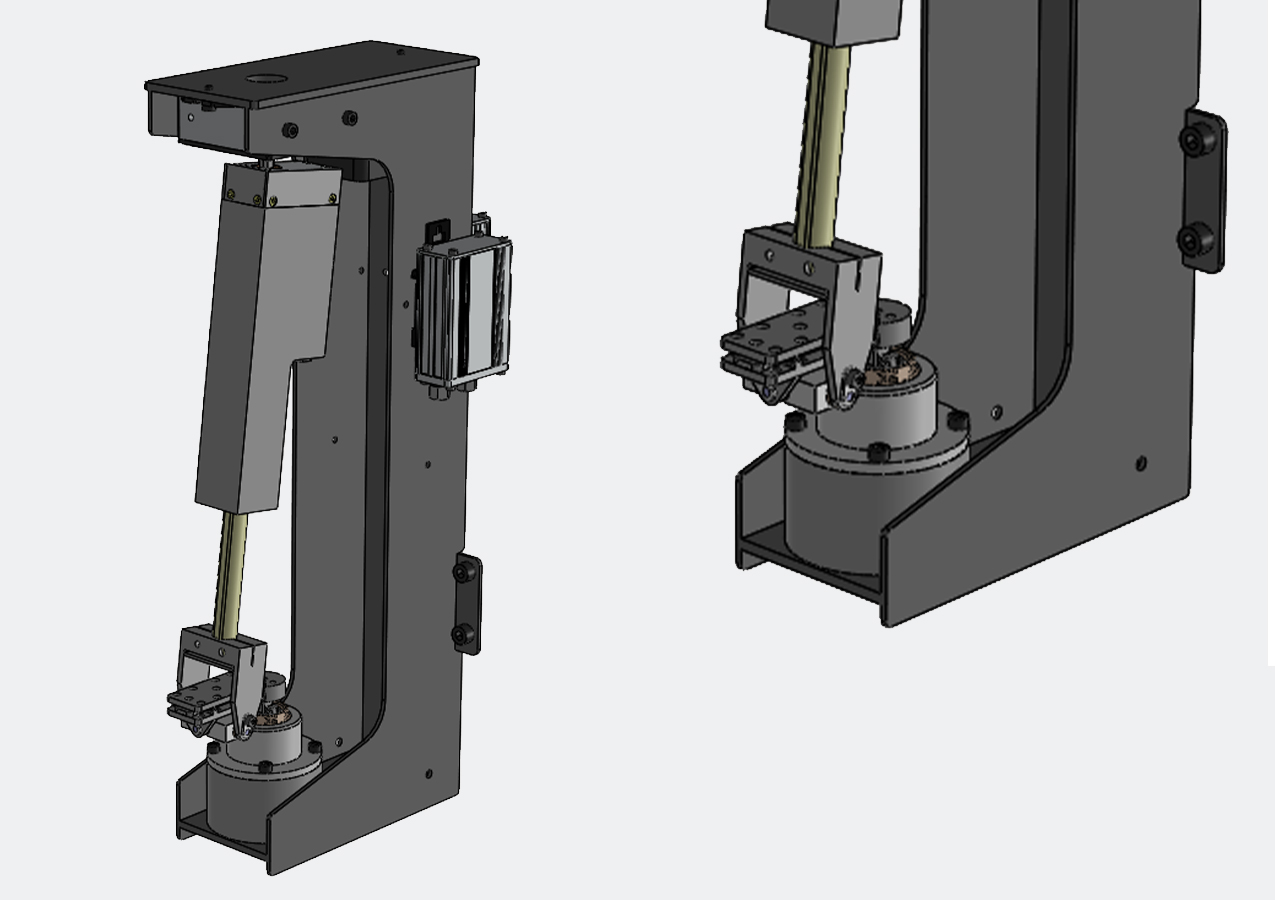

Poste de test du banc d’endurance pour cartouches thermostatiques

Poste de test du banc d'endurance pour cartouches thermostatiques

Logiciel – mode manuel

Logiciel - mode manuel

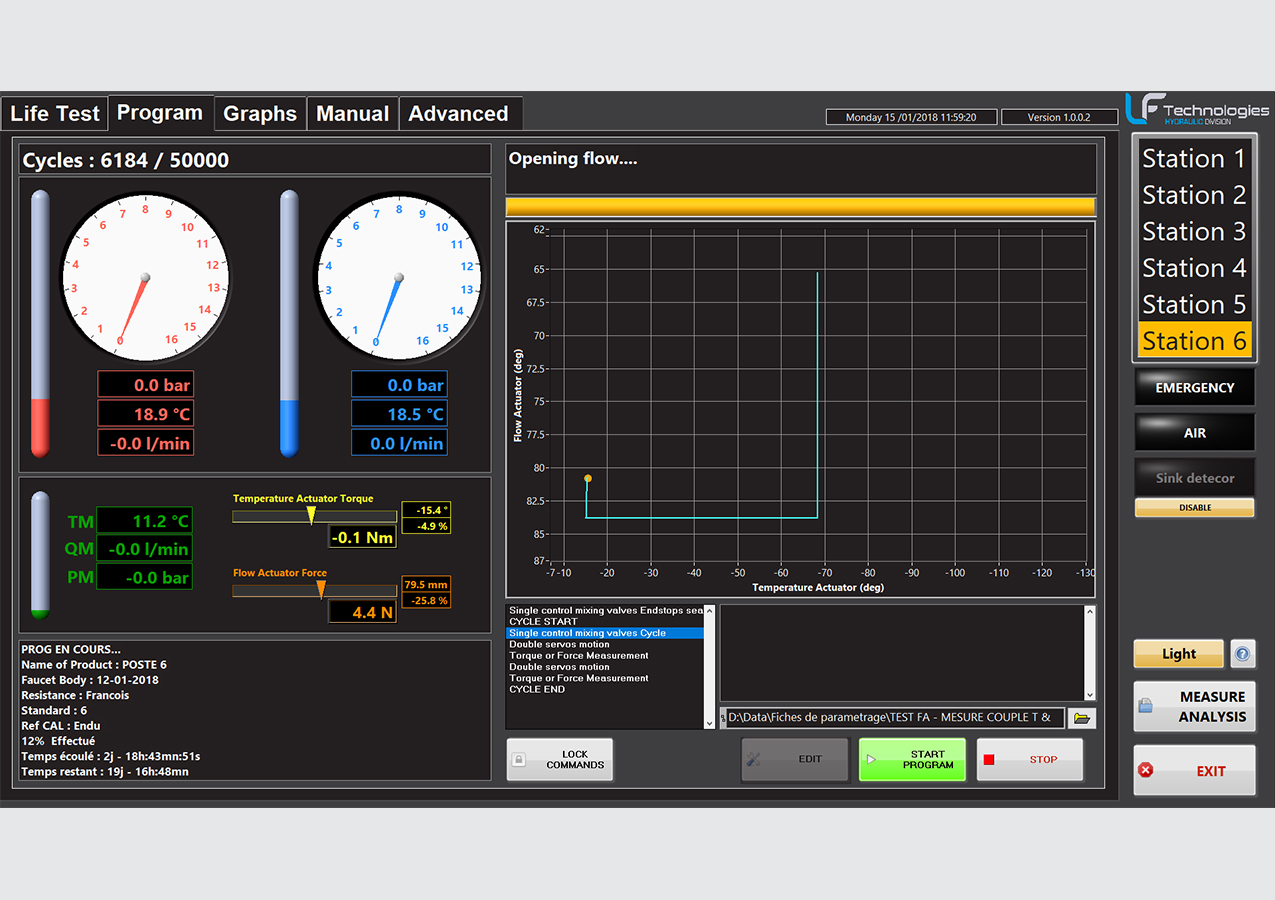

Logiciel – Mode programme

Logiciel - Mode programme

Vorteile von LifeCartT

Unabhängigkeit der Testposten

Automatische Erstellung von Testberichten

Ausgabe von automatischen Testberichten gemäß den ausgewählten Standards.

TECHNISCHE DATEN des Prüfstands für thermostatische Patronen

Spécifications	LifeCartT2	LifeCartT4	LifeCartT6
Performances hydrauliques
Débit chaud et froid / module de test	0-10 l/min	0-10 l/min	0-10 l/min
Mesure de la pression	+/- 0,05 bar	+/- 0,05 bar	+/- 0,05 bar
Mesures des débits d'eau mitigée	+/- 0,2 l/min	+/- 0,2 l/min	+/- 0,2 l/min
Pression de test statique maximum	16 bars ou 25 bars en option	16 bars ou 25 bars en option	16 bars ou 25 bars en option

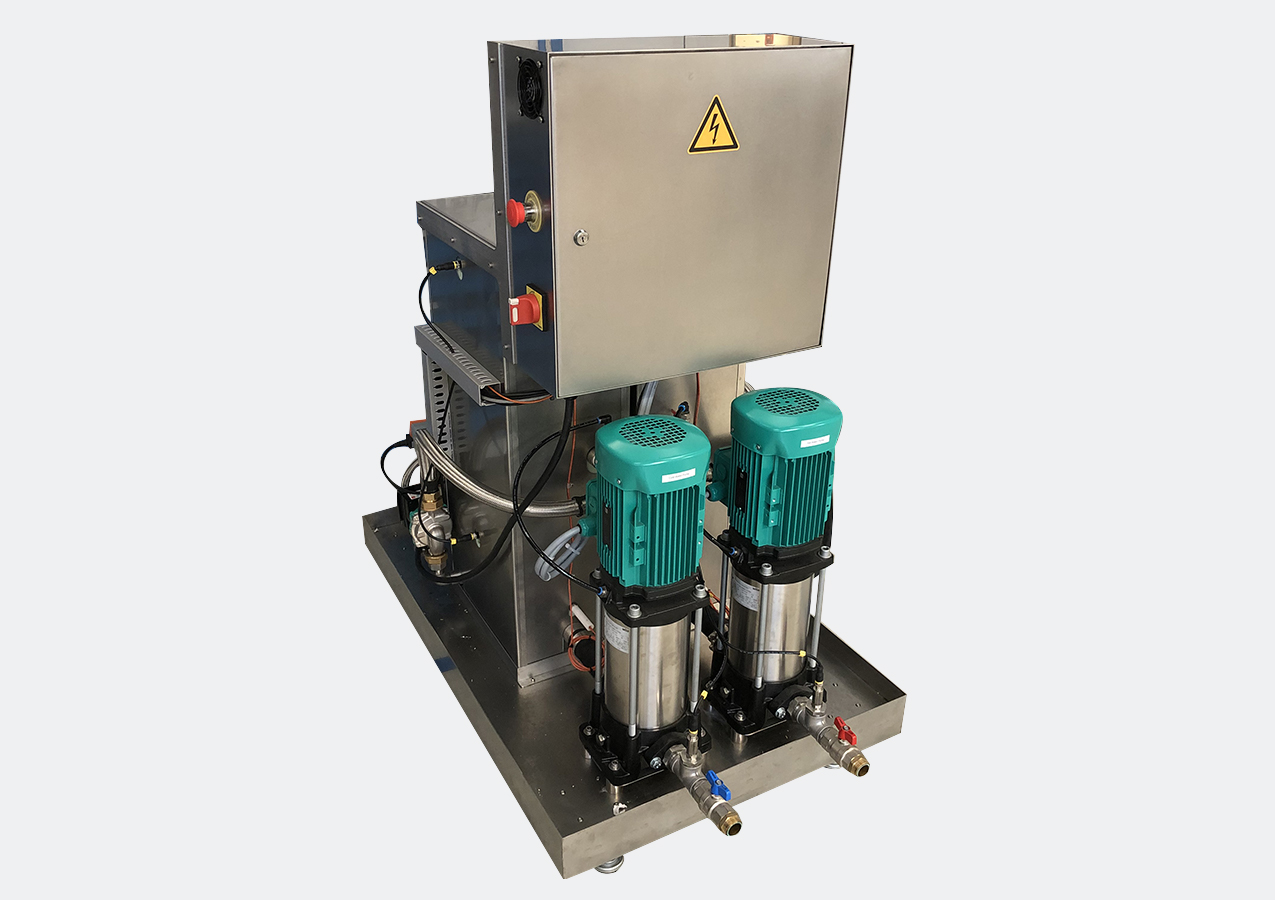

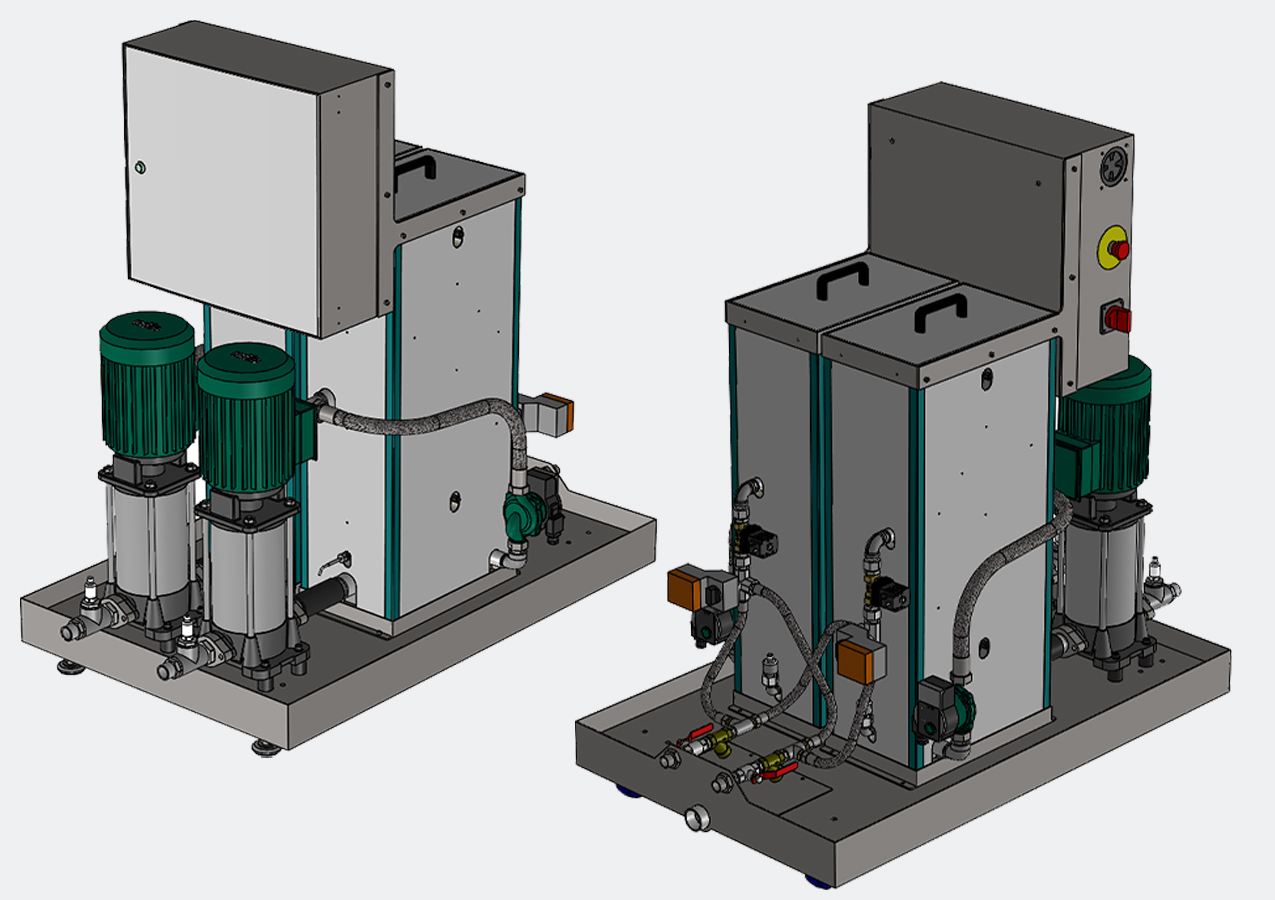

Avec option Génération de pression
Pression d'alimentation chaude et froide	0-10 bar	0-10 bar	0-10 bar
Régulation de la pression dynamique chaude et froide	0,1-8 bar	0,1-8 bar	0,1-8 bar
Régulation de la pression statique chaude et froide (avec pompes)	0,1- 10 bar	0,1- 10 bar	0,1- 10 bar
Précision de la régulation de la pression avec les pompes	<0,1 bar	<0,1 bar	<0,1 bar
Performances thermiques
Plage de température admissible des alimentations d’eau	10-85°C	10-85°C	10-85°C
Mesures des températures d’eau chaude, froide et mitigée	+/- 0,5°C	+/- 0,5°C	+/- 0,5°C
Dimensions d'un poste
Largeur	1 760 mm	2 080 mm	2 400 mm
Profondeur	1 300 mm	1 300 mm	1 300 mm
Hauteur	1 400 mm	1 400 mm	1 400 mm
Poids	200 kg	250 kg	300 kg
