Prüfstand für Armaturenpatronen

Hydraulischer Prüfstand zum gleichzeitigen und unabhängigen Testen von 6 Patronen mechanischer Mischbatterien.

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Kunde ist ein Lieferant von Sanitärartikeln (mechanische und thermostatische Wasserhähne, Duschsäulen, etc.) für Küche, Bad und Dusche. Er ist Marktführer in den nordischen Ländern und Marktführer in Kontinentaleuropa.

Hauptfunktionen

Ziel

Entwurf und Bau eines hydraulischen Prüfstandes, der den geltenden Normen entspricht und eine genaue Überwachung der Messungen von Druck, Temperatur, Durchfluss, Kraft und Drehmoment ermöglicht. Unser Kunde möchte seine Muster testen, um die Lebensdauer, die Leistung und die hydraulischen Eigenschaften zu bewerten.

Erstellung eines Testpakets für die Durchführung von Dauertests an 6 verschiedenen Produkten oder Proben. Die Tests sollten einfach und schnell durchgeführt werden.

Problematik

Unser Kunde muss die Haltbarkeit von thermostatischen Patronen für mechanische Mischbatterien testen. Er möchte mehrere Produkte gleichzeitig und unabhängig voneinander testen. Seine Anfrage lautete auf 6 Teststationen.

Lösung und Ergebnis

Unsere Ingenieure haben ein hydraulisches Testsystem entwickelt, das aus 6 Teststationen besteht. Diese Testmaschinen arbeiten unabhängig und gleichzeitig. Sie messen Druck, Temperatur, Durchfluss, Kraft und Drehmoment und bewerten die Konformität von Thermostatpatronen für mechanische Mischbatterien mit den geltenden Normen.

Der Prüfstand verfügt über ein Sicherheitssystem, das den Test im Falle eines Fehlers automatisch stoppt und das Personal schützt, wenn das getestete Produkt ausläuft.

Unsere Experten haben für diese Testmaschine eine eigene Software entwickelt. Die Software ist einfach zu bedienen, erstellt automatisch Testberichte und gibt diese aus. Der Prüfstand kann ferngesteuert werden und die Übertragung von Informationen und Dokumenten wird vereinfacht.

Entwicklung eines Dauertests für Kartuschen mit hoher Flexibilität bei der Verarbeitung und Analyse von sanitären Komponenten, der den Standards der europäischen Märkte entspricht.

Dauerprüfstand mit einem modularen System, das verschiedene Arten von mechanischen Patronen unabhängig voneinander testen kann.

Vorhandensein eines Boosters an jeder Station, um die Dichtigkeit bei 16 bar zu testen.
Messung der Wiedergabetreue, Empfindlichkeit, Bestimmung der Durchflussmenge usw.
Messung von Lecks / Berechnung der Dichtigkeit
Einstellung der Temperatur, des Durchflusses der Kartusche mit Drehmoment- oder Kraftmessung
Überwachung der Temperatur und des Speisedrucks
Automatische Berichterstattung

Getestete Produkte

Mechanische Mischbatteriekartusche

Eine Kartusche für einen mechanischen Mischer ist das Element, das innerhalb des Mischers die Mischung von warmem und kaltem Wasser (und damit die Temperatur) und den Ausfluss reguliert.

Mischbatterie

Eine Kartusche für einen mechanischen Mischer ist das Element, das innerhalb des Mischers die Mischung von warmem und kaltem Wasser (und damit die Temperatur) und den Ausfluss reguliert.

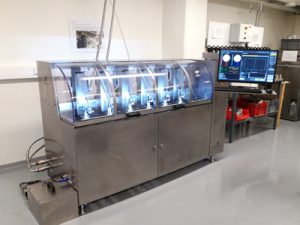

Banc d’endurance de cartouche Banc d’endurance de cartouche

Dieser Prüfstand führt Dauer- und Leistungstests an Kartuschen für mechanische Mischbatterien durch.

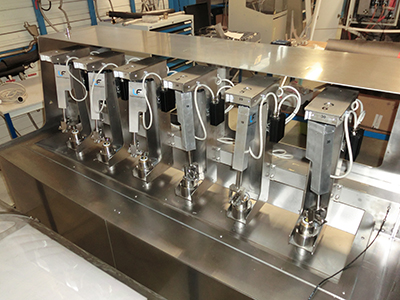

Banc essai cartouches mitigeurs mécaniques postes indépendants

Le banc d’essais est équipé de 6 modules de tests fonctionnant indépendamment et simultanément les uns des autres.

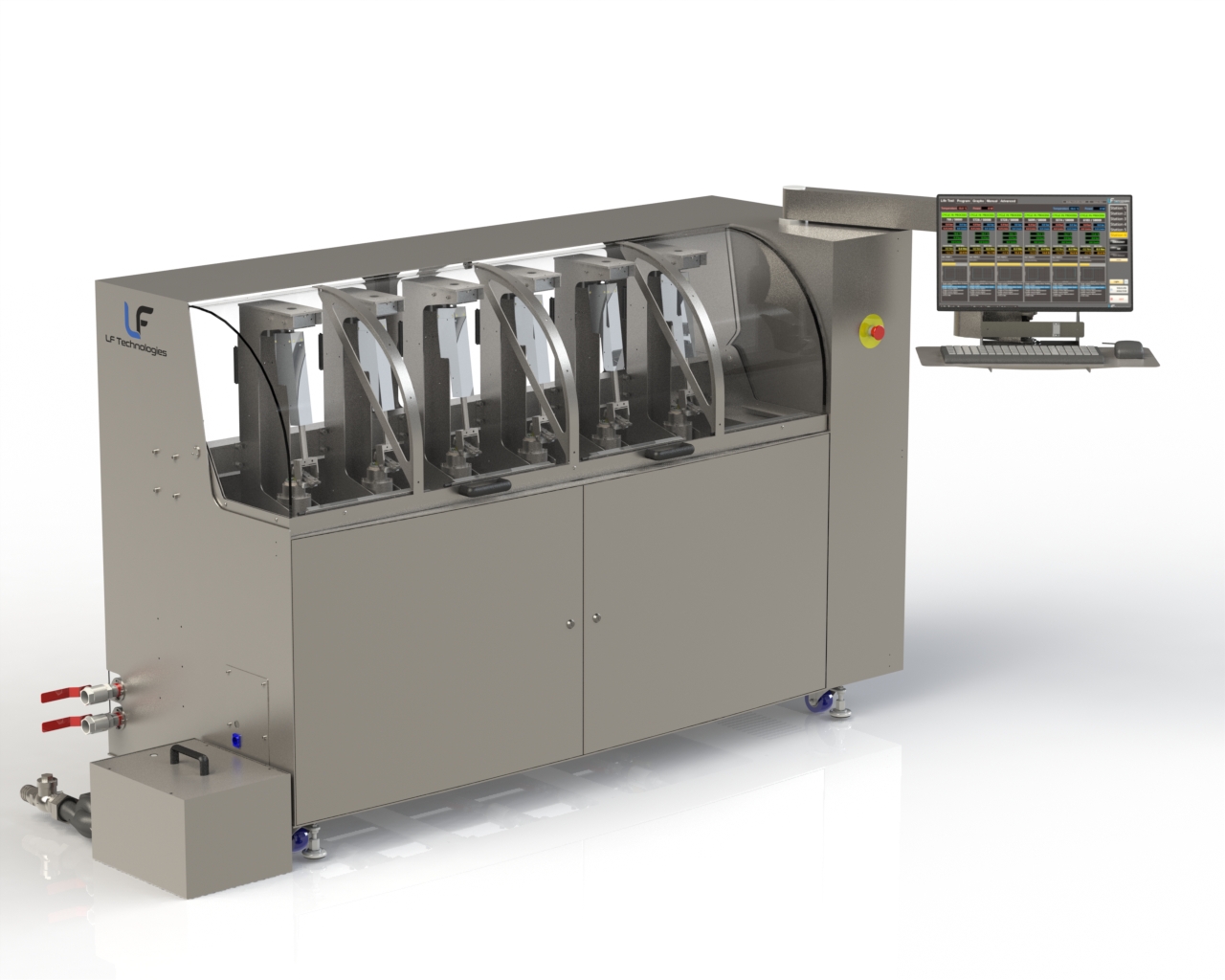

Banc test cartouches mitigeurs mécaniques

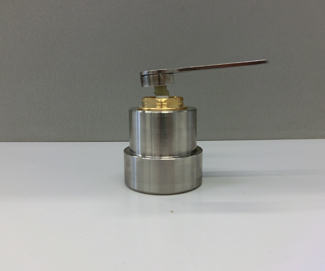

Cartouche mitigeur mécanique

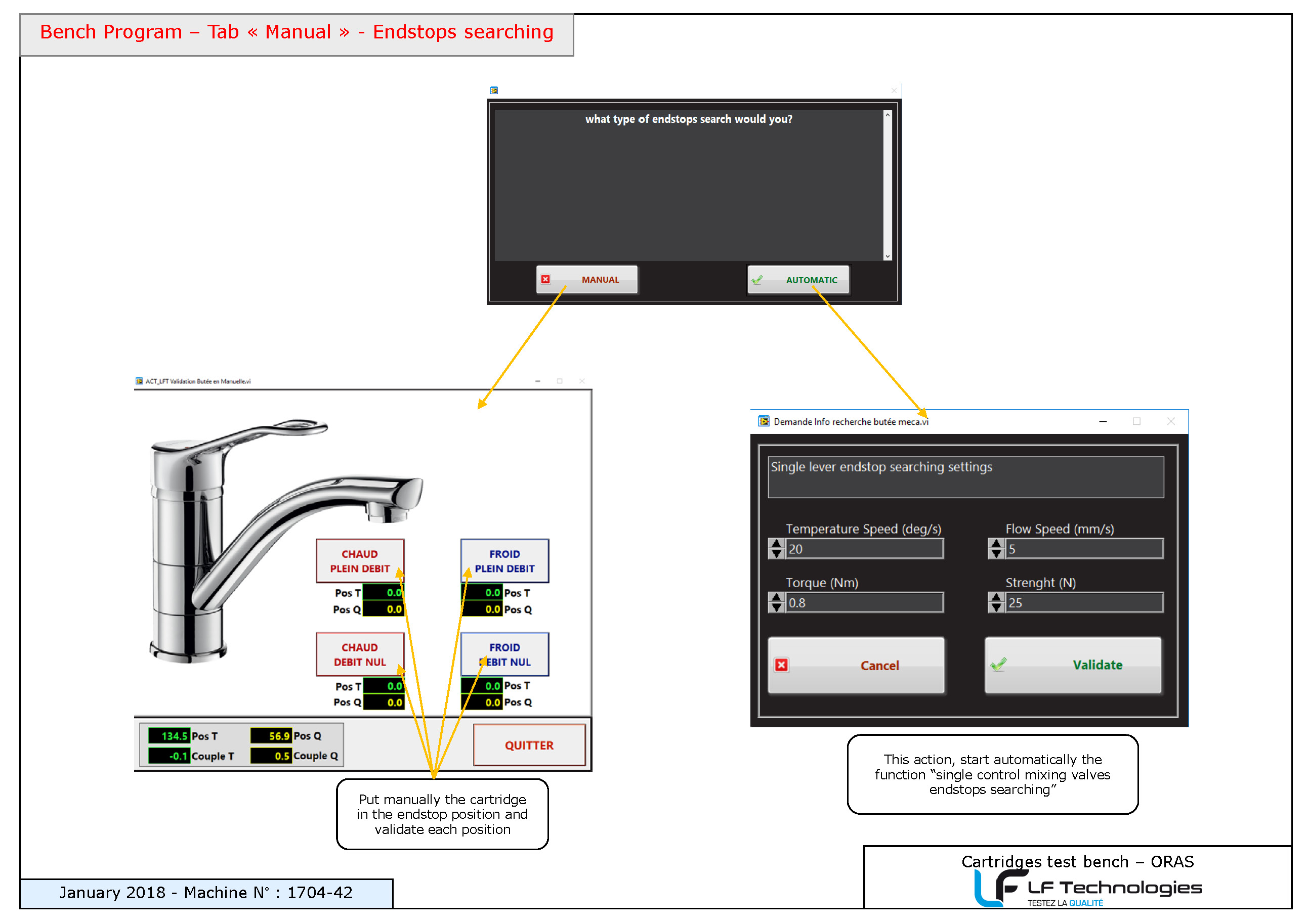

Extrait de la notice du logiciel banc de cartouche

UNSER WICHTIGER TESTSTAND FÜR DIESE TESTEN LifeCartM Ausdauerprüfstand für mechanische Tintenpatronen

Der LifeCartM ist ein Prüfstand, mit dem die Lebensdauer, die Leistung und die hydraulischen Eigenschaften von mechanischen Kartuschen für Mischbatterien überprüft werden können.

Die Tests werden durchgeführt, um Standards wie EN 817 und NF 077 zu erfüllen.

Messung der Wiedergabetreue, Empfindlichkeit, Bestimmung der Durchflussmenge usw.
Wasserdichtigkeits- und statische Drucktests bei 16 oder 25 bar
Temperaturregelung mit Drehmomentmessung
Einstellung des Durchflusses mit Kraftmessung
Messung und Überwachung der Temperatur und des Speisedrucks
Ausdauerzyklen
Automatische Berichterstattung
