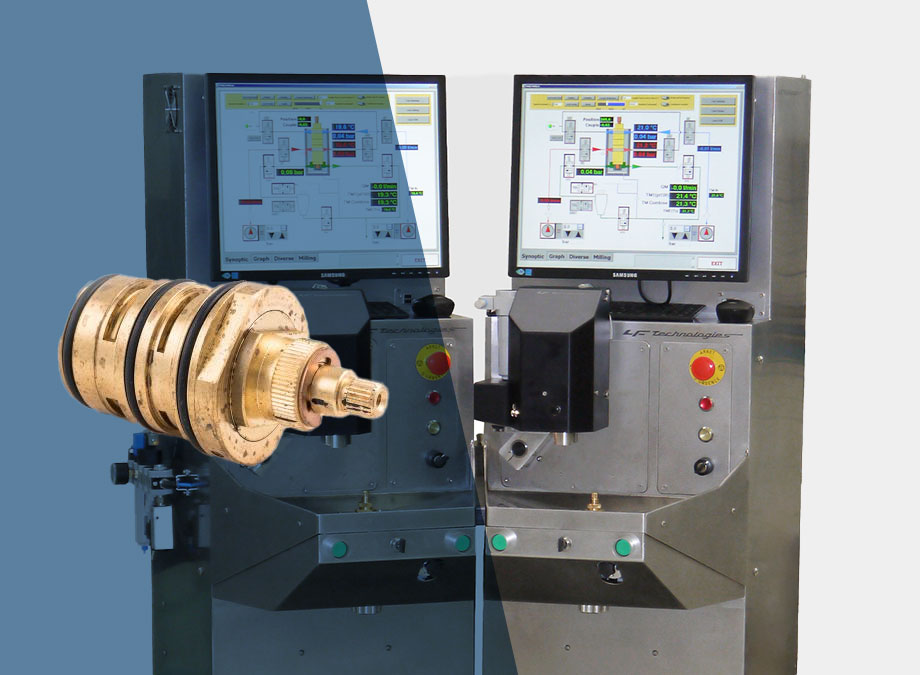

Prüfstand für automatische Temperaturregelung und Test für thermostatische Patronen
Der Patronenprüfstand stellt die Position des Temperaturreglers ein und testet die Leistung der Patronen.
Getestete Produkte
Branchen
Hauptfunktionen
Der Prüfstand für die Einstellung und Prüfung von thermostatischen Patronen ermöglicht die Prüfung des Verhaltens einer thermostatischen Patrone (Dichtigkeit, Durchfluss, Antiscald) und die manuelle oder automatische Anpassung der Temperatursteuerung der Patrone.
Die Bank für die manuelle Einstellung und Kontrolle der thermostatischen Patronen ermöglicht :
- einen Luft- und/oder Wasserdichtigkeitstest
- die Einstellung der Temperatur und des Durchflusses des Mischwassers
- die Messung der Temperatur des Mischwassers bei voller Hitze
- die Messung der Wasserdichtigkeit
- Antiscald- und Hysteresemessung
Betriebsart
Entdecken Sie die Funktionsweise unserer automatischen Temperaturregelungs- und Testbank für thermostatische Patronen.
- Installation der Patrone
- Test auf Luft- und Wasserdichtigkeit
- Einstellen der gemischten Temperatur
- Messung des Durchflusses
- Antiscald-Test (Sicherheitstest) und Hysteresemessung
- Markierung der eingestellten Position (optional)
- Entleerung und Ausblasen des Mischers
Eigenschaften des Geräts
- 1 Edelstahlrahmen
- Hydraulische Einheit bestehend aus :
- 2 Pumpen (EC und EF)
- 3 Drucksensoren
- 1 Massendurchflussmesser
- 5 Temperatursensoren (EC und EF)
- 1 elektrischer Schrank
- 1 PC und 1 Touchscreen
Vorteile
- Schnelligkeit und Wiederholbarkeit von Tests und Einstellungen
- Sicheres automatisches Spannen und Lösen der Patronen.
- Archivierung der Kontrollen der gesamten Produktion
- Verfolgbarkeit
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-1112

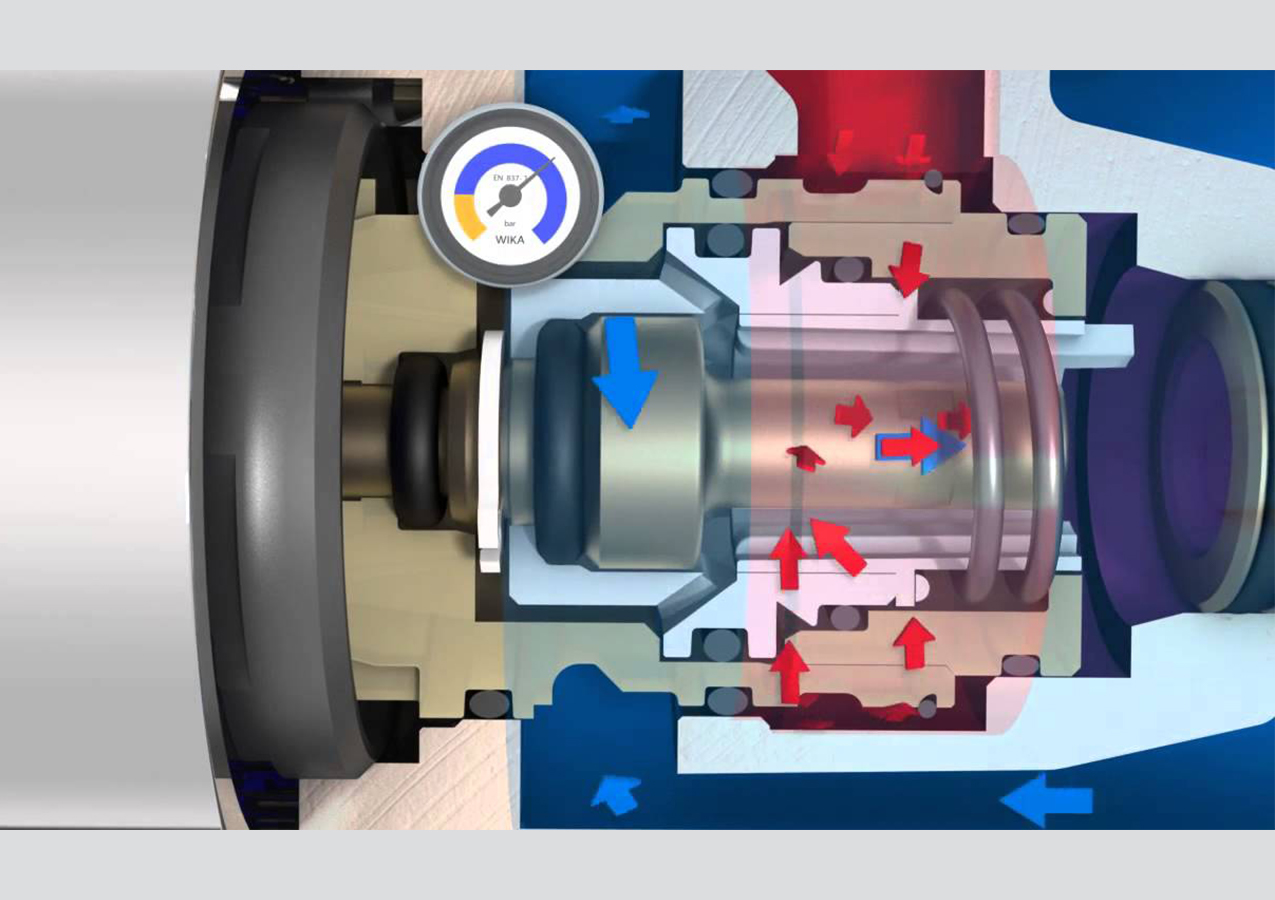

Réglage de température et de débit
Les pompes amènent l’eau à la pression désirée et la machine règle automatiquement la température mitigée.

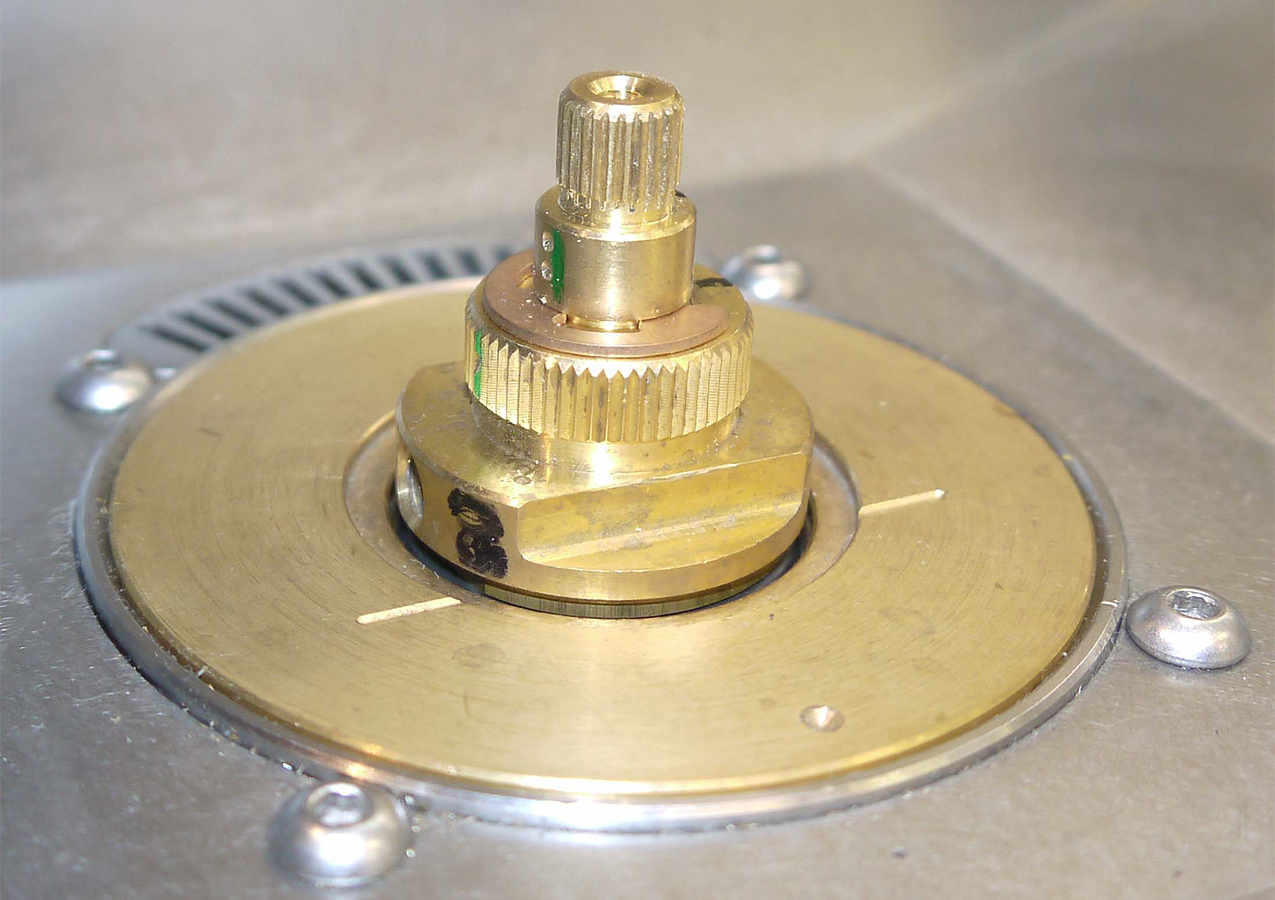

Réalisation de nombreux tests
Test d’étanchéité, débit, antiscald et hystérésis, température mitigée en plein chaud, variation de pression, etc.

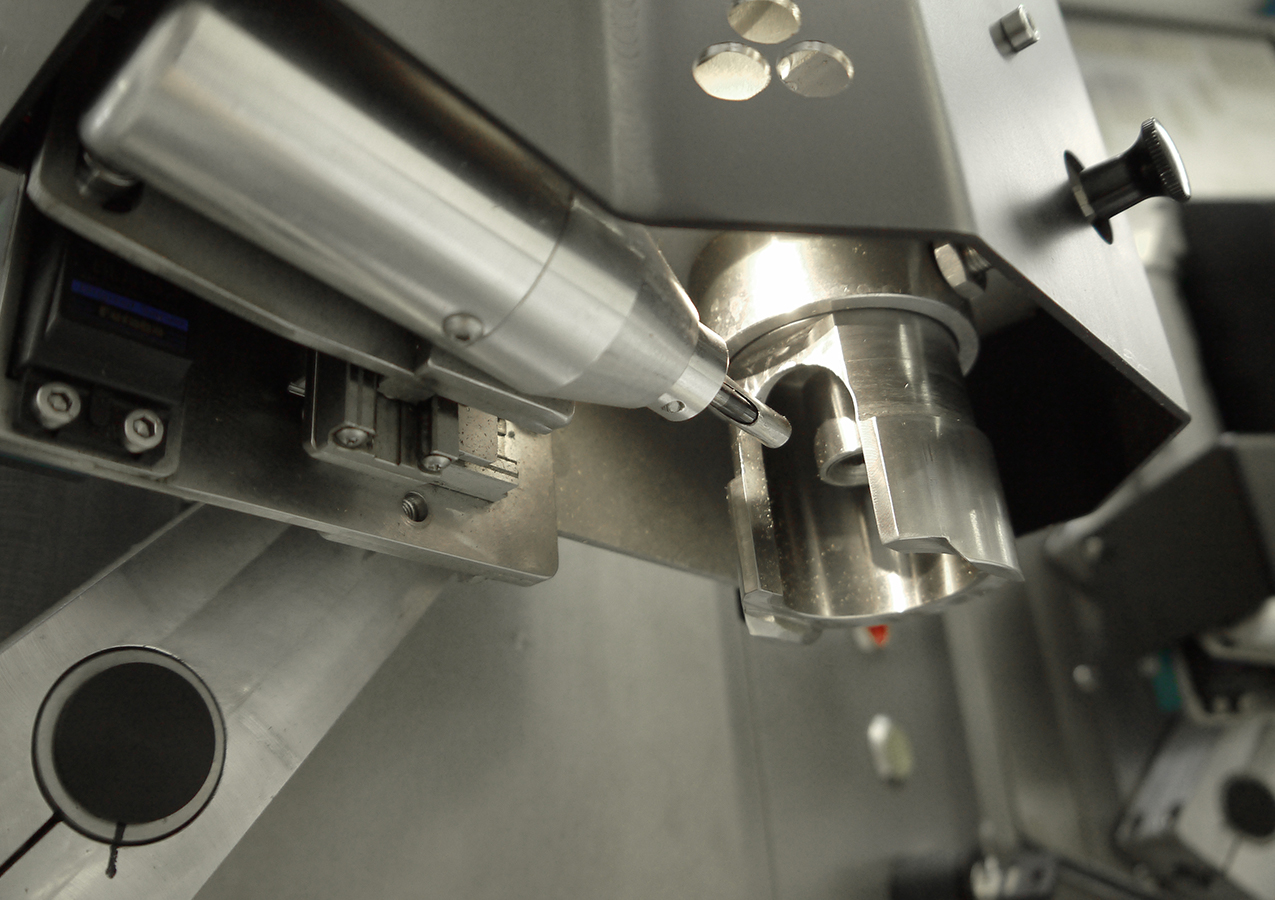

Marquage de la position 38°C
Fraisage automatique de la cartouche afin d’identifier la position de la température mitigée prédéfinie et aspiration des copeaux.
Endurance Automatischer Temperaturregelungs- und Prüfstand für thermostatische Patronen
Ein Produktionsprüfstand zur Einstellung und Kontrolle von thermostatischen Patronen. Dieser Prüfstand ermöglicht es, : – Das Vorhandensein von Dichtungen durch eine Dichtheitsprüfung überprüfen. – Den Druck von heißem und kaltem Wasser regulieren. – Stellen Sie sicher, dass die Temperaturen der Wasserzufuhr innerhalb des vom Nutzer definierten Bereichs liegen. – Überprüfen Sie die Einstellung des Durchflusses. – Führen Sie einen gemischten Temperaturtest in der Position “Vollwärmend” durch (Standard C3 / ECAU). – Betätigen Sie die Patrone über ihren gesamten Arbeitsbereich und überprüfen Sie das Betätigungsdrehmoment. – Stellen Sie die Temperatur des Mischwassers automatisch auf 38°C ein. – Führen Sie einen Antiscald- und Hyteresistest durch. – Führen Sie eine Fräsung an der Patrone durch, um die 38°C zu lokalisieren – Blasen Sie die Patronen mit Luft trocken.
Vorteile von ThermControl-Auto
Reproduzierbarkeit
Schnelligkeit und Wiederholbarkeit von Tests und Einstellungen

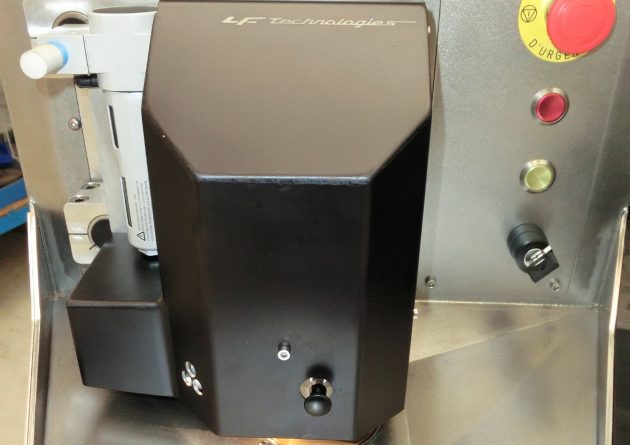

Automatisches Einspannen
Automatisches und sicheres Spannen und Lösen der Patronen.

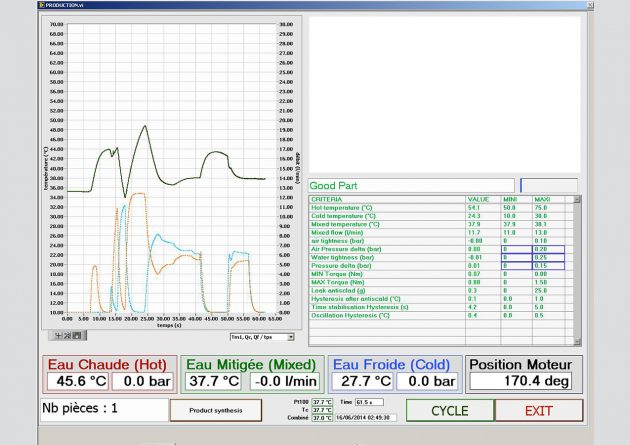

Automatische Berichte
Archivierung der Kontrollen der gesamten Produktion durch die Erstellung automatischer Testberichte.

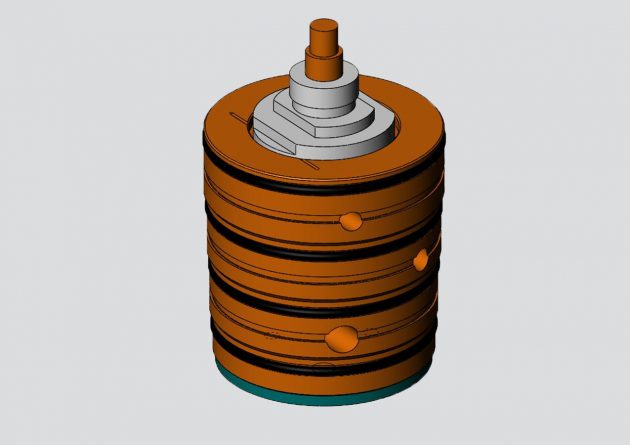

Erkennung von Werkzeugen
Automatische Erkennung des Werkzeugs entsprechend der Patrone und dem gewählten Test.
OPTIONEN

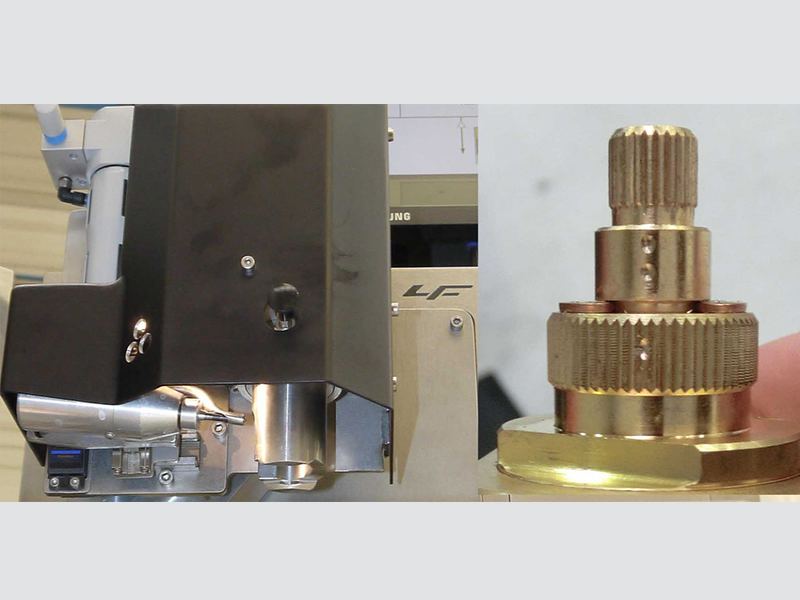

Marquage automatique d’un repère en rotation
Le marquage automatique permet l'usinage d'un repère sur la commande de température et le corps de la cartouche. Ce repère est associé à une position de réglage de température spécifique réglable (le plus souvent 38°C) afin de permettre le bon positionnement de la cartouche dans le robinet lors du montage.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Wenn die Wasserversorgung einer Bank ein geschlossener Kreislauf ist, kann der Verteiler das Mischwasser, das vom Wasserhahn gemischt wird, proportional zur Temperatur in den Warmwasser- und den Kaltwasserkreislauf zurückführen. Mit diesem System können die Heiz- und Kühlleistungen des Warm- und Kaltwassergenerators stark reduziert werden.
Kundenanwendungen
Möchten Sie mehr über hydraulische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!
Produktionsbank für Hahnkartuschen
Prüfstand für Sanitärarmaturen, mit dem zwei Thermostatpatronen gleichzeitig getestet werden können. Ermöglicht verschiedene Messungen, Antiscald-Tests, Gravur der 38°C-Position, etc.
