Produktionsbank für Hahnkartuschen

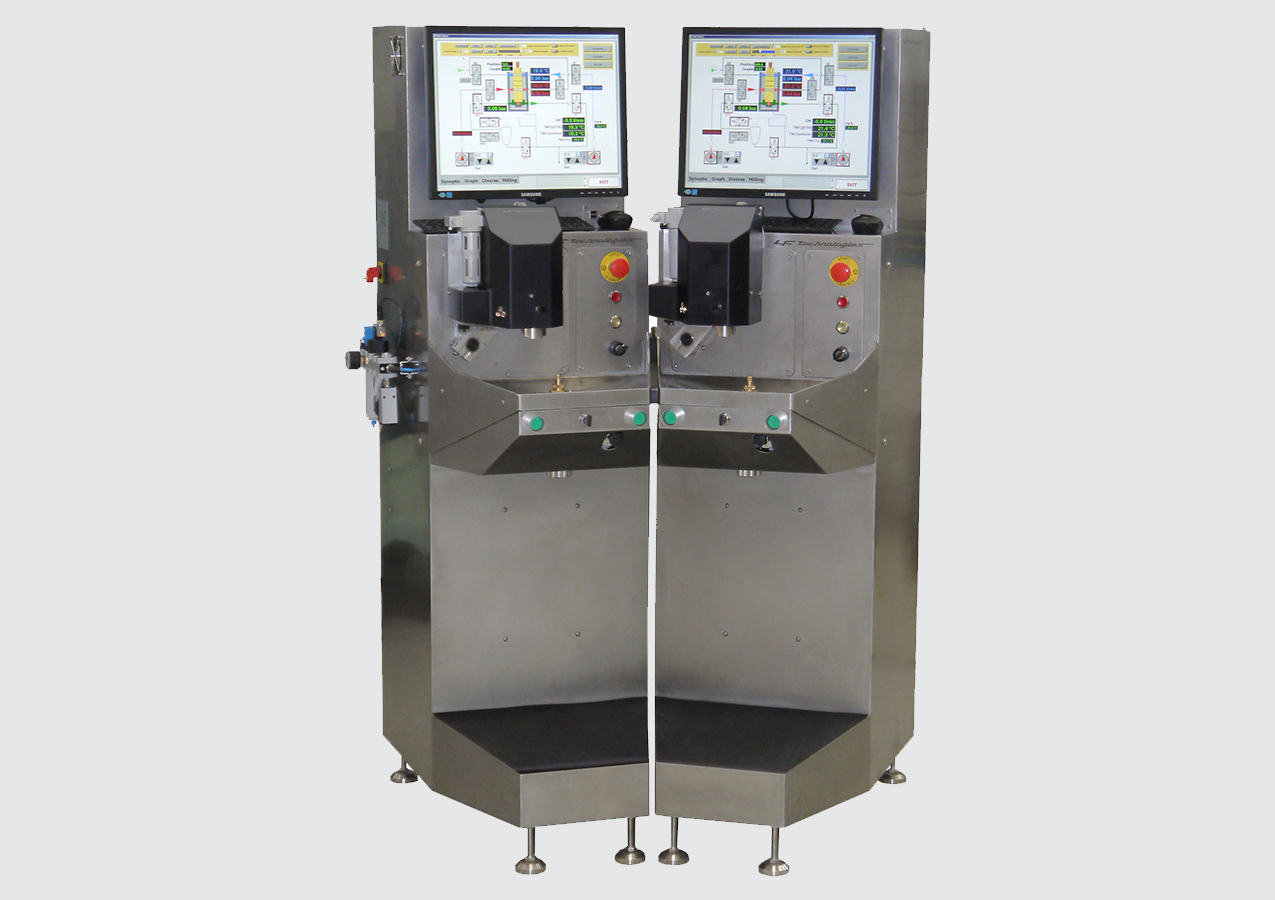

Prüfstand für Sanitärarmaturen, mit dem zwei Thermostatpatronen gleichzeitig getestet werden können. Ermöglicht verschiedene Messungen, Antiscald-Tests, Gravur der 38°C-Position, etc.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Mandant ist ein europäischer Hersteller von Produkten für Sanitärarmaturen (Hahnköpfe, Thermostatkartuschen usw.).
Hauptfunktionen
Ziel
Entwicklung eines Armaturenprüfstands, der Thermostatpatronen einstellen und testen sowie die 38°C-Position ermitteln kann.
Problematik
Der Prüfstand muss mit mehreren Stationen ausgestattet sein, die es ermöglichen, mehrere Patronen gleichzeitig mit einem Bediener zu testen und einzustellen.
Der Prüfstand muss in der Lage sein, zahlreiche Testfunktionen und eine automatische Temperaturregelung zu kombinieren.
Lösung und Ergebnis
Der von unseren Ingenieuren vorgeschlagene Prüfstand ist ein Test- und Einstellstand für die Produktion mit vereinfachten Funktionen. Er erfüllt die Anforderungen sowohl für die Einstellung als auch für den Test der Patronen.
Während des automatischen Zyklus werden die folgenden Funktionen ausgeführt:
Dichtheitsprüfung
Die Pumpen bringen das Wasser auf den gewünschten Druck, dann werden das Auslassventil und die Einlassventile geschlossen. Das Programm misst dann den Druckabfall in den thermostatischen Patronen. Jedes festgestellte Leck stoppt den Test sofort.
Temperaturregelung
Der motorisierte Stellantrieb dreht den Temperaturregler der Kartusche, bis die gewünschte Temperatur erreicht ist.
Antiscald-Test (Anti-Verbrennungs-Test)
Der Antiscald-Test stellt sicher, dass der Wasserfluss im Falle eines Verlustes der Kaltwasserzufuhr unterbrochen wird.
Der Prüfstand ermöglicht die Einstellung und das Testen von thermostatischen Patronen an zwei Stationen in Echtzeit. Die Testergebnisse werden in einer Datei gespeichert, die für die Erstellung von Produktionsstatistiken verwendet werden kann.
Die Bank ist auch mit einem Ätzsystem ausgestattet, um eine Markierung der 38°C-Position zu markieren, und dann mit einem Blassystem, um das überschüssige Wasser zu entfernen.
Getestete Produkte
Thermostatische Kartusche aus Messing
Thermostatkartusche aus Kunststoff
Produktionsbank für Hahnkartuschen
Produktionsprüfstand für die Einstellung und Prüfung von thermostatischen Patronen. Dieser Prüfstand ermöglicht:
– Überprüfung des Vorhandenseins von Dichtungen durch einen Dichtigkeitstest.
– Den Druck von heißem und kaltem Wasser regulieren.
– Stellen Sie sicher, dass die Temperaturen der Wasserzufuhr innerhalb des vom Nutzer definierten Bereichs liegen.
– Überprüfen Sie die Einstellung des Durchflusses.
– Führen Sie einen gemischten Temperaturtest in der Position “Vollwärmend” durch (Standard C3 / ECAU).
– Betätigen Sie die Patrone über ihren gesamten Arbeitsbereich und überprüfen Sie das Betätigungsdrehmoment.
– Stellen Sie die Temperatur des Mischwassers automatisch auf 38°C ein.
– Führen Sie einen Antiscald- und Hyteresistest durch.
– Fräsen Sie die Patrone, um die 38°C zu finden
– Trocknen Sie die Patronen mit Luft.
Prüfstand zur Einstellung von thermostatischen Patronen
Produktionsprüfstand für die Einstellung und Prüfung von thermostatischen Patronen. Dieser Prüfstand ermöglicht:
– Überprüfung des Vorhandenseins von Dichtungen durch einen Dichtigkeitstest.
– Den Druck von heißem und kaltem Wasser regulieren.
– Stellen Sie sicher, dass die Temperaturen der Wasserzufuhr innerhalb des vom Nutzer definierten Bereichs liegen.
– Überprüfen Sie die Einstellung des Durchflusses.
– Führen Sie einen gemischten Temperaturtest in der Position “Vollwärmend” durch (Standard C3 / ECAU).
– Betätigen Sie die Patrone über ihren gesamten Arbeitsbereich und überprüfen Sie das Betätigungsdrehmoment.
– Stellen Sie die Temperatur des Mischwassers automatisch auf 38°C ein.
– Führen Sie einen Antiscald- und Hyteresistest durch.
– Fräsen Sie die Patrone, um die 38°C zu finden
– Trocknen Sie die Patronen mit Luft.
UNSER WICHTIGES TESTGERÄT FÜR DIESE T ESTS
Automatischer Temperaturregelungs- und Prüfstand für Thermostatpatronen
ThermControl-Auto
Der Prüfstand für die Einstellung und Prüfung von thermostatischen Patronen ermöglicht die Prüfung des Verhaltens einer thermostatischen Patrone (Dichtigkeit, Durchfluss, Antiscald) und die manuelle oder automatische Anpassung der Temperatursteuerung der Patrone.
Die Bank für die manuelle Einstellung und Kontrolle der thermostatischen Patronen ermöglicht :
- einen Luft- und/oder Wasserdichtigkeitstest
- die Einstellung der Temperatur und des Durchflusses des Mischwassers
- die Messung der Temperatur des Mischwassers bei voller Hitze
- die Messung der Wasserdichtigkeit
- Antiscald- und Hysteresemessung
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-1112
