Prüfstand für Thermostatkartuschen für Wasserhähne
Dieser hydraulische Prüfstand wurde für Einstell- und Kontrolltests an thermostatischen Patronen entwickelt und bewertet die Dichtigkeit, die Antiskalierung, die Durchfluss- und die Temperaturregelung.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel
Erstellung einer Bank zur Einstellung und Kontrolle von thermostatischen Patronen
Problematik
Dieser hydraulische Prüfstand dient zur Einstellung und Überprüfung der thermostatischen Patronen. Jede thermostatische Kartusche muss vor dem endgültigen Einbau in den Mischer auf 38°C voreingestellt werden. Der Prüfstand soll auch die korrekte Funktion der Kartusche überprüfen.
Lösung und Ergebnis
Der von unseren Ingenieuren vorgeschlagene Prüfstand ist ein Produktionsprüfstand mit vereinfachten Funktionen. Er erfüllt die Anforderungen des Lastenhefts sowohl für die Einstellung als auch für den Test der Patronen.
Während des automatischen Zyklus werden die folgenden Funktionen ausgeführt:
Dichtheitsprüfung
Die Pumpen bringen das Wasser auf den gewünschten Druck, dann werden das Auslassventil und die Einlassventile geschlossen. Das Programm misst dann den Druckabfall in den thermostatischen Patronen. Jedes festgestellte Leck stoppt den Test sofort.
Temperaturregelung
Die Pumpen bringen das Wasser auf den gewünschten Druck und der Bediener stellt die Mischtemperatur ein.
Antiscald-Test (Anti-Verbrennungs-Test)
Der Antiscald-Test stellt sicher, dass der Wasserfluss bei einem Verlust der Kaltwasserversorgung unterbrochen wird.
Der Prüfstand ermöglicht die Einstellung und das Testen von thermostatischen Patronen an zwei Stationen in Echtzeit. Die Testergebnisse werden in einer Datei gespeichert, die für die Erstellung von Produktionsstatistiken verwendet werden kann.
Getestete Produkte
Offene thermostatische Patronen
Thermostatische Kartusche

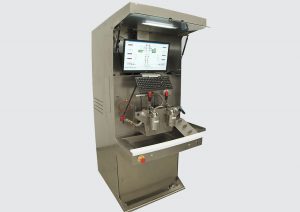

Banc de test de cartouche thermostatique
Prüfstand für thermostatische Patronen

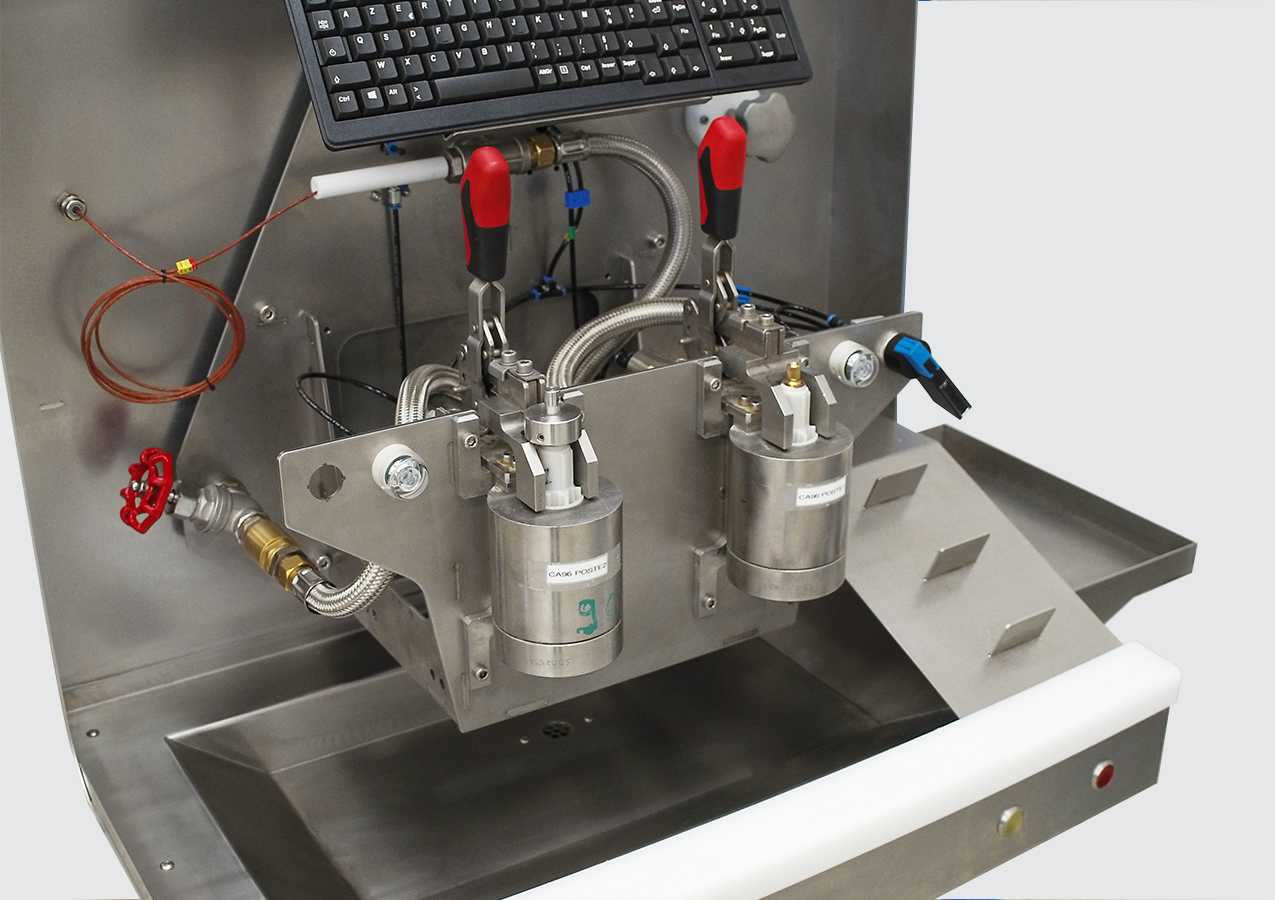

Zone de test des cartouches thermostatiques
Zone de test des cartouches thermostatiques

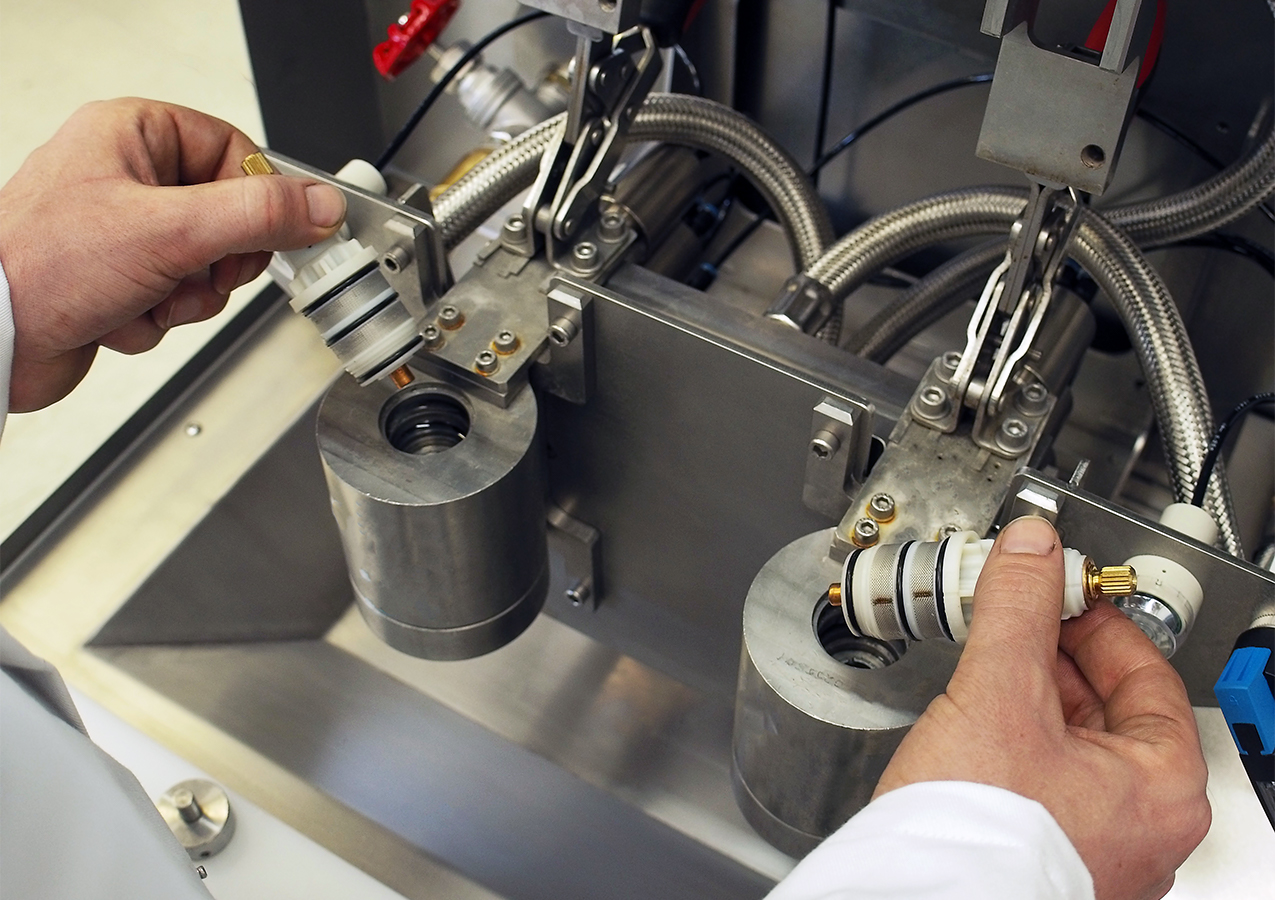

Installation de cartouches thermostatiques
Installation de cartouches thermostatiques

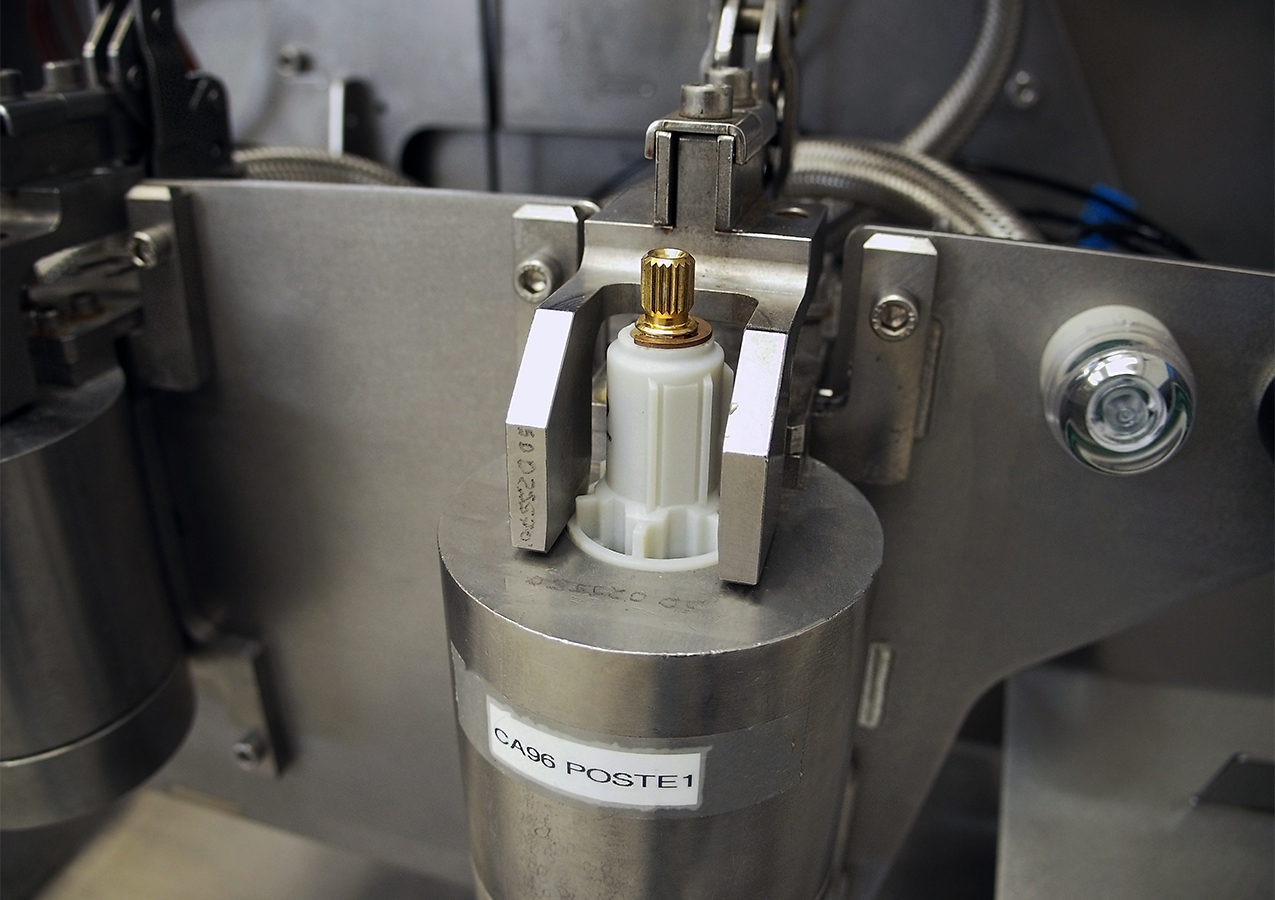

Cartouche thermostatique en test
Cartouche thermostatique en test
Unser wichtigster Prüfstand für diese Tests Prüfstand für Mischbatterien/Thermostatkartuschen ThermControl-Manu
Hauptfunktionen
Der Prüfstand für die Einstellung und Prüfung von thermostatischen Mischern/Kartuschen führt die Prüfung und Einstellung von thermostatischen Mischern/Kartuschen in der Produktion durch (Dichtheit, Durchfluss, Antiscald).
Die Bank für die manuelle Einstellung und Kontrolle von Mischbatterien/Thermostatpatronen ermöglicht :
- einen Luft- und/oder Wasserdichtigkeitstest
- die Einstellung der Temperatur und des Durchflusses des Mischwassers
- die Messung der Temperatur des Mischwassers bei voller Hitze
- die Messung des Durchflusses
- Antiscald- und Hysteresemessung
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-1111
