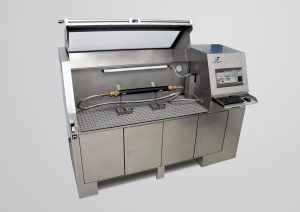

Druckprüfstand für Kanalrohre
Prüfstand für Armaturen, Rohrverbindungen und Absperrschellen. Führt Druckzyklustests durch, um die Festigkeit Ihrer Produkte zu messen.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel
Unser Kunde möchte die Beständigkeit seiner Produkte gegen internen hydraulischen Druck testen. Dieser Prüfstand soll die mechanische Ermüdung und die Dichtigkeit von Armaturen testen, die plötzlichen Druckschwankungen ausgesetzt sind.
Problematik
Solche Tests erfordern oft viel Energie und eine große hydraulische Leistung. Dieser Prüfstand muss sehr hohe oder sehr niedrige Druckniveaus erreichen, ohne Energie zu verschwenden.
Schnelle Druckschwankungen in großen Komponenten erfordern eine sehr hohe hydraulische Leistung. Unser erstes Problem besteht darin, ein energiesparendes System zu entwickeln, das die elastische Energie des Testprodukts nutzt.
Darüber hinaus muss das System in der Lage sein, eine hohe Genauigkeit der oberen und unteren Druckniveaus zu gewährleisten, unabhängig von den Dimensionsänderungen des getesteten Produkts.
Lösung und Ergebnis
Klassische Systeme wie Pumpe + Magnetventil ermöglichen keine Energierückgewinnung.
Motorisierte Plungerkolben erfordern eine viel zu hohe Momentanleistung.
Die von unseren Ingenieuren durchgeführte Studie ergab, dass eine Verstellpumpe die ideale Lösung ist für :
- Kontrolle des Druckanstiegs und -abfalls unabhängig von Wasserdruck oder -volumen
- Energie zurückgewinnen und so die Leistungsaufnahme reduzieren.
Der Prüfstand ist für die Durchführung von zyklischen Wasserdrucktests an einem oder mehreren Produkten gleichzeitig bestimmt. Er simuliert Druckstöße in Rohrleitungen oder testet die Alterung von Komponenten.
Das vorgeschlagene Prinzip ermöglicht :
- eine perfekte Kontrolle über die Rampen für den Druckanstieg und -abfall, unabhängig von der Volumenänderung und den oberen und unteren Druckschwellenwerten
- eine Rückgewinnung der Entspannungsenergie, die eine erhebliche Reduzierung der installierten Leistung ermöglicht (in einigen Fällen bis zu 90%)
- druckgesteuerte Zyklen bis zu einer Frequenz von 1 Hz.
Getestete Produkte
Verschlusskragen
Armaturen, die hauptsächlich aus Kupferlegierungen bestehen, wie PE-Rohrverbinder und Absperrschellen.
Rohrverbindungen sind Sanitärkomponenten, mit denen Elemente miteinander verbunden werden können, um eine Verbindung und Abdichtung zu gewährleisten.
In diesem Fall ermöglichen die Schellen den Anschluss eines Wasserhahns oder eines Abzweigs an eine Trinkwasserleitung.
PE-Rohrverbinder
Armaturen, die hauptsächlich aus Kupferlegierungen bestehen, wie PE-Rohrverbinder und Absperrschellen.
Rohrverbindungen sind Sanitärkomponenten, mit denen Elemente miteinander verbunden werden können, um eine Verbindung und Abdichtung zu gewährleisten.
In diesem Fall ermöglichen die Schellen den Anschluss eines Wasserhahns oder eines Abzweigs an eine Trinkwasserleitung.

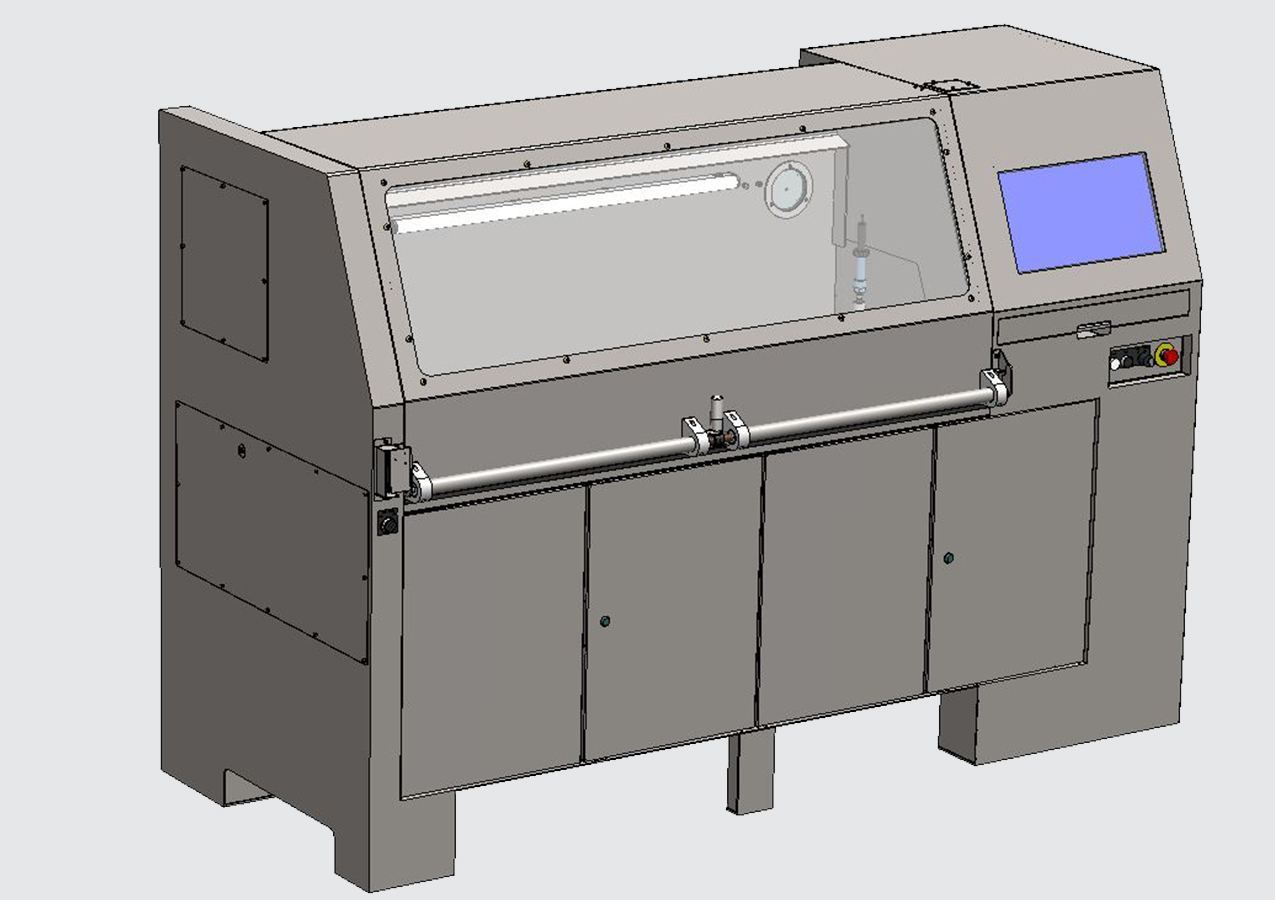

Unser wichtigster Prüfstand für diese Tests Prüfstand für statische und zyklische Drucktests für Rohre und LeitungenLIFETUBE
Dieser Prüfstand ist für die Durchführung von zyklischen Drucktests in Wasser vorgesehen.
Hauptfunktionen
Dieser Prüfstand ist für die Durchführung von zyklischen Wasserdrucktests an einem oder mehreren Produkten gleichzeitig vorgesehen. Er simuliert Druckstöße in Rohrleitungen oder testet die (beschleunigte) Alterung von Komponenten. Er prüft die Leckagefreiheit durch Druckabfall oder Fließdetektion. Es können auch Drucktests für Komponenten durchgeführt werden, die einer besonderen Gesetzgebung unterliegen.
Die Form der Belastungskurven ist parametrierbar. Die Anzahl der Testzyklen und deren Abfolge sind programmierbar.
Die Entlüftung erfolgt automatisch und wird durch die Messung der Steifigkeit des Systems überprüft.
Betriebsart
Der Zweck eines Tests ist die Anwendung von statischen Druckzyklen in einem trapezförmigen Profil in einem mehr oder weniger elastischen Produkt.
- Installation und Einspannen der Probe
- Anschluss des Zufuhrschlauchs und des Spülschlauchs
- Software-Einstellungen / Programmauswahl
- Starten Sie das Testszenario
- Automatische Entlüftung, Servozyklisierung, automatische Leckageüberwachung
- Aufzeichnung der Testergebnisse
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
