Die TC-PUMP ist eine Steuereinheit, die zur Prüfung der Belastbarkeit von Hydraulik- und Sanitärkomponenten entwickelt wurde.
Getestete Produkte
Branchen

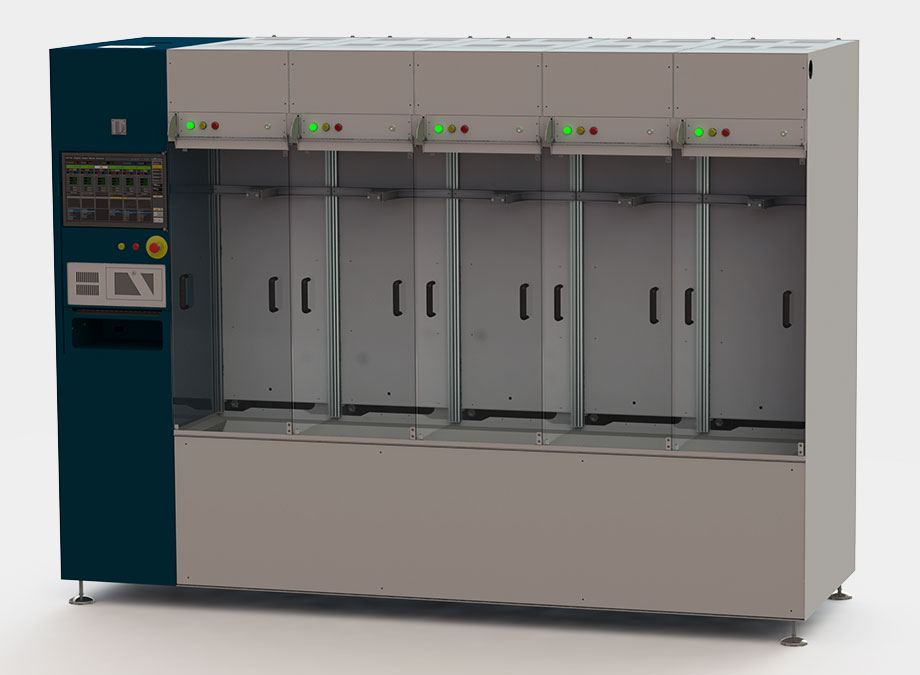

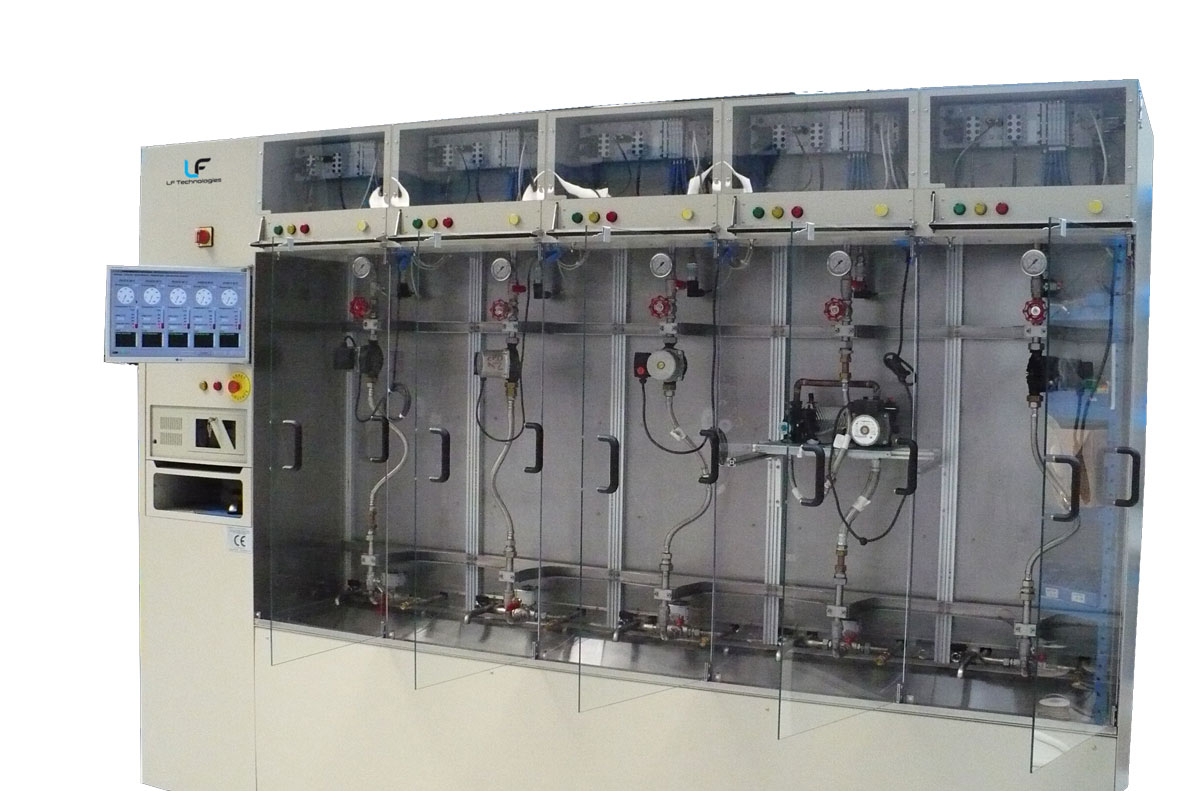

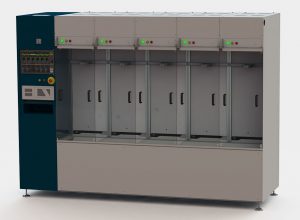

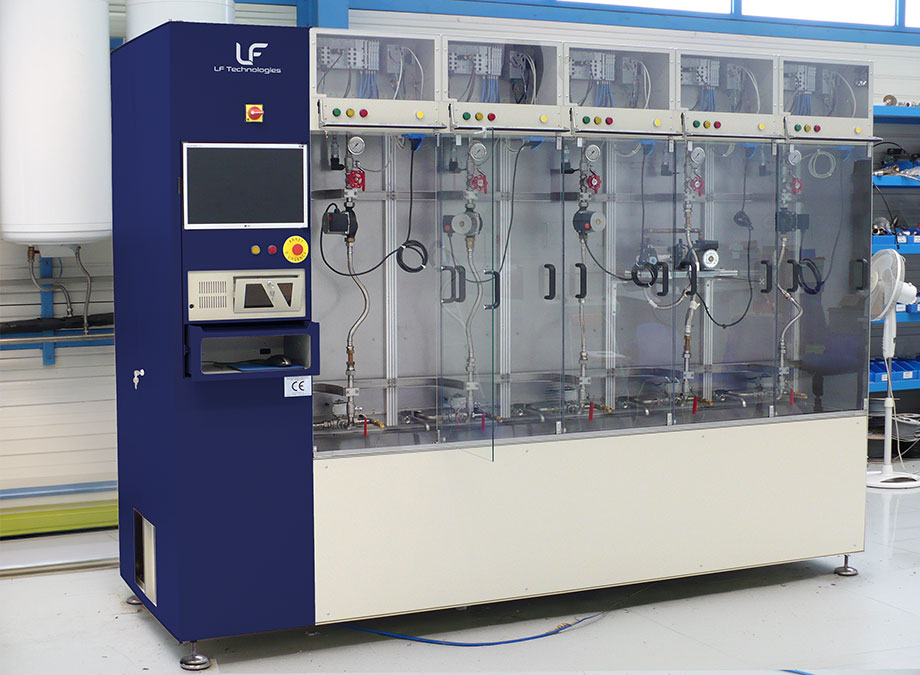

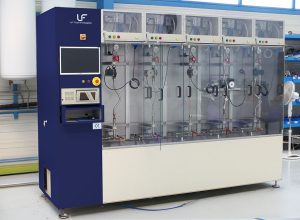

Der Prüfstand TC-PUMP dient der Qualifizierung von Hydraulikkomponenten, die einer beschleunigten Alterung ausgesetzt sind. Seine Bauweise ermöglicht die Simulation realer Lebenszyklen durch die Kombination präziser mechanischer und thermischer Belastungen.
Der TC-PUMP führt Dauerbelastungstests mit Druck- und Temperaturwechseln an hydraulischen Anlagen durch. Ein Kolben, der von einem bürstenlosen Servomotor und einer Kugelumlaufspindel angetrieben wird, sorgt für einen präzisen Druckaufbau ohne hydraulische Stöße. Der Prüfstand verwaltet gleichzeitig bis zu 5 identische und voneinander unabhängige Prüfplätze. Jede Leitung ist mit Absperrventilen vor und hinter dem Prüfstand ausgestattet, sodass ein Prüfling isoliert werden kann, ohne die Zyklen der anderen Kanäle zu unterbrechen. Das gesamte System wird von einer speziellen Software unter der LabVIEW-Umgebung gesteuert, die die Programmierung komplexer Testroutinen (sinusförmig, stufenweise usw.) ermöglicht.

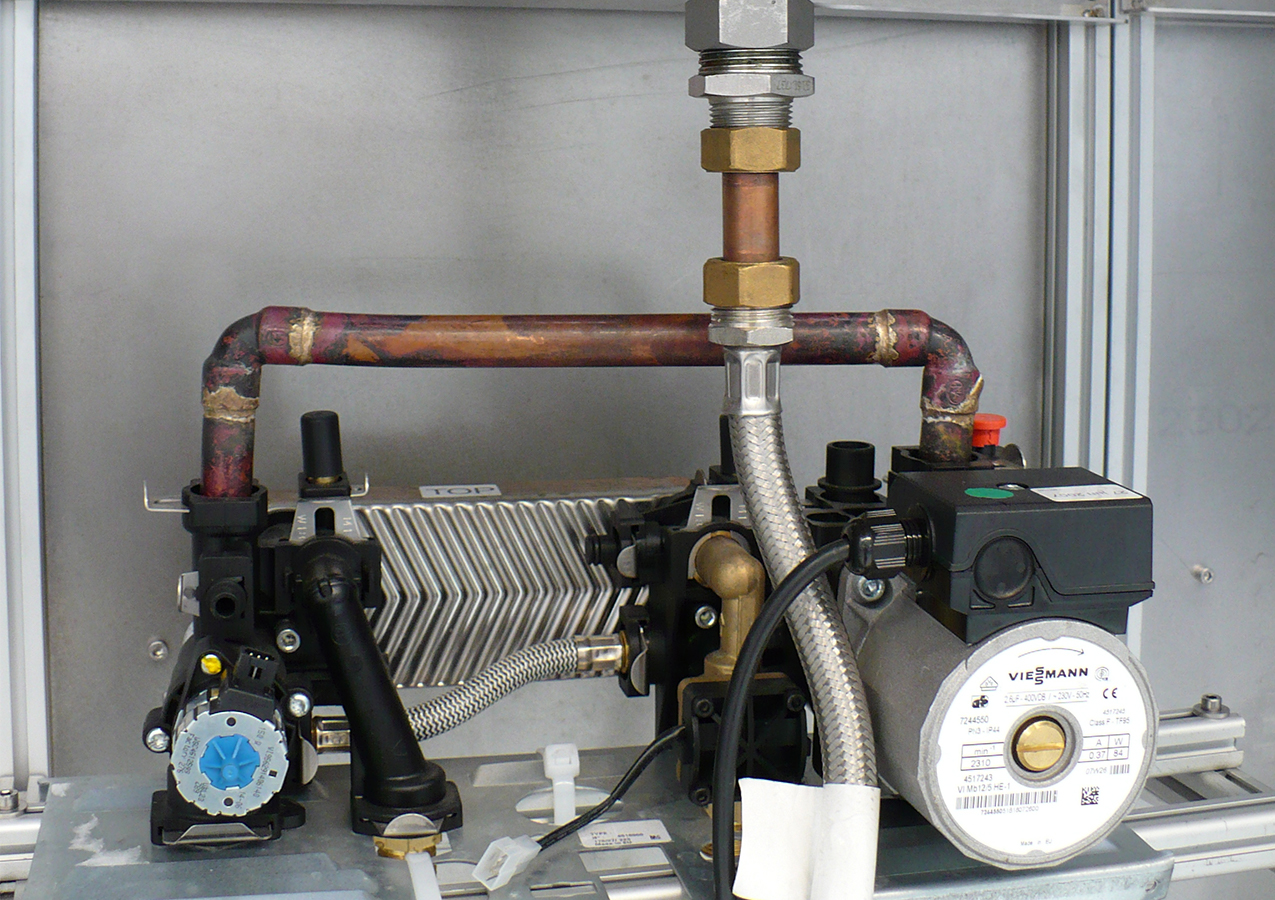

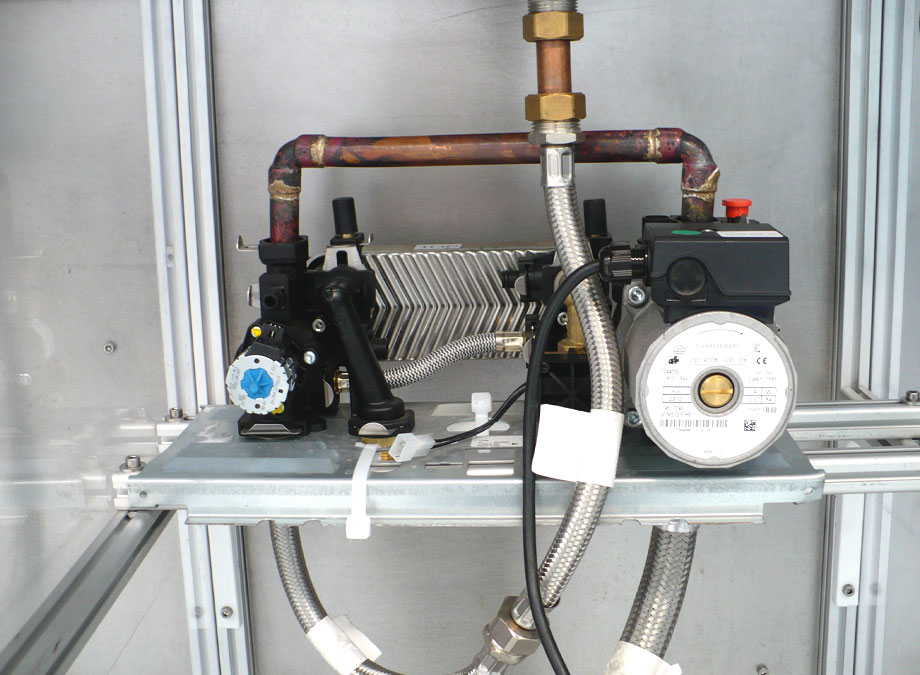

Test de durée de vie des chaudières de chauffage sanitaire.

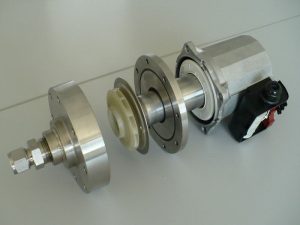

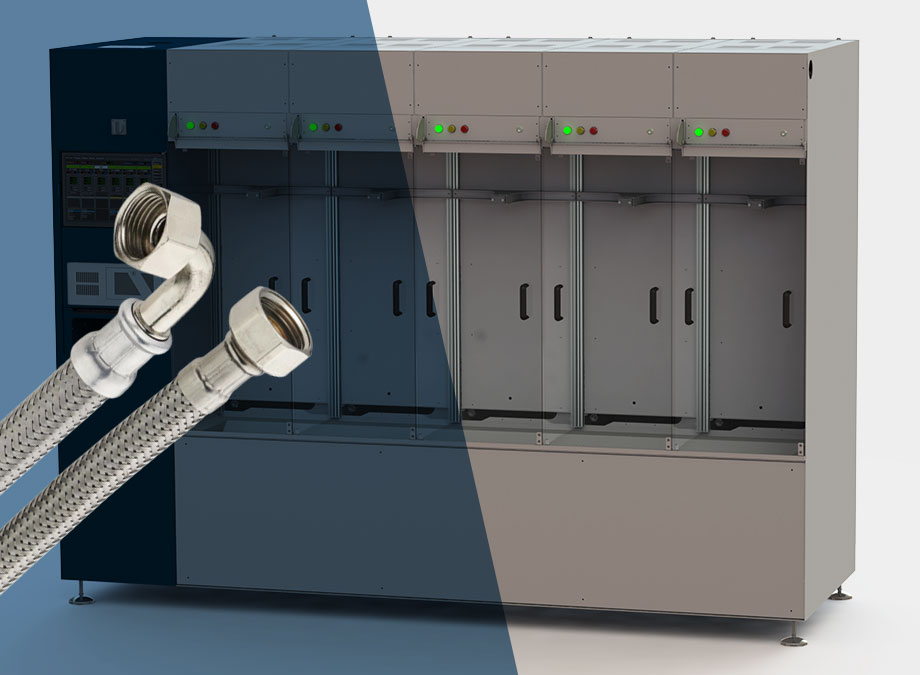

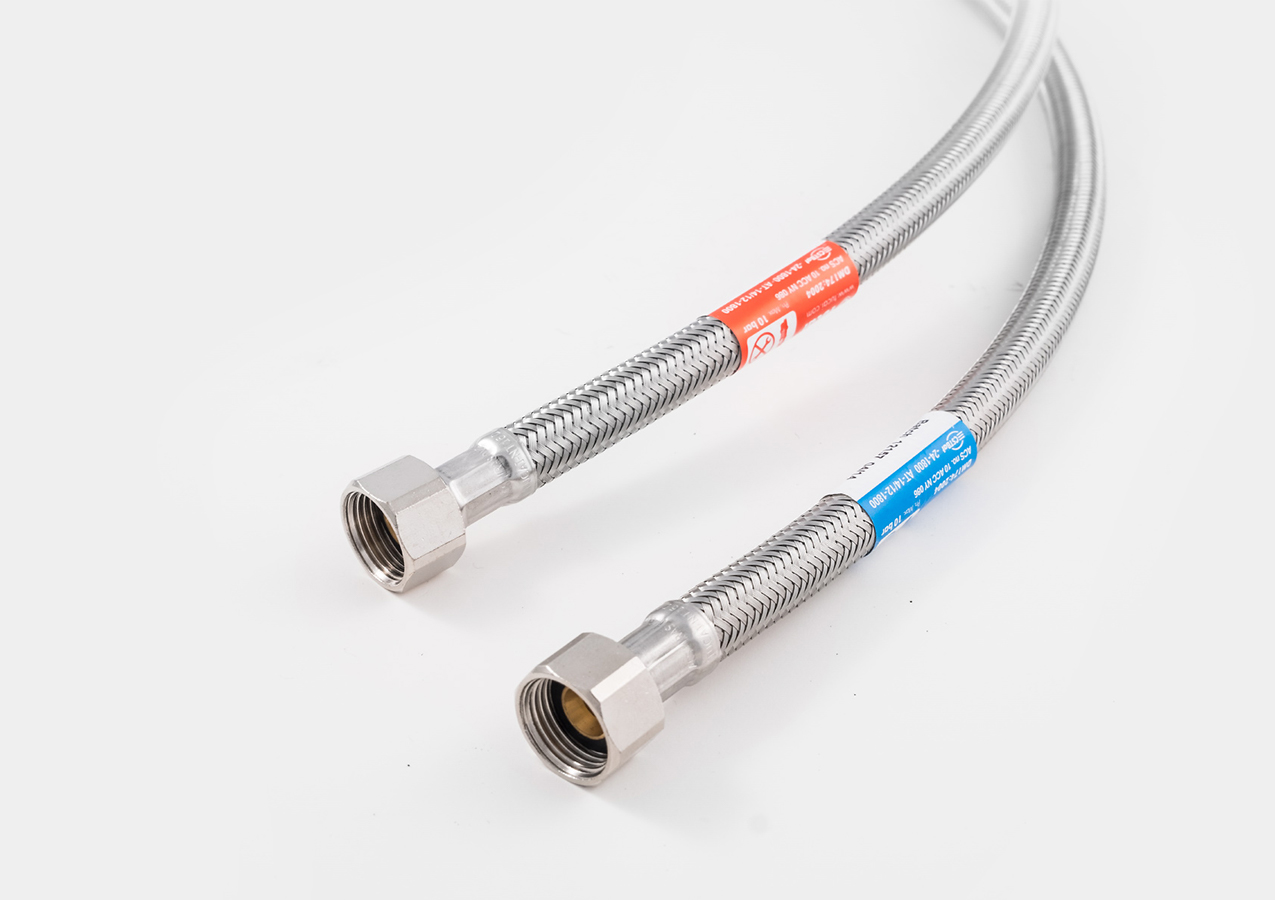

Possibilité de réaliser des essais de vieillissement sur des flexibles grâce à un circulateur spécial intégré.

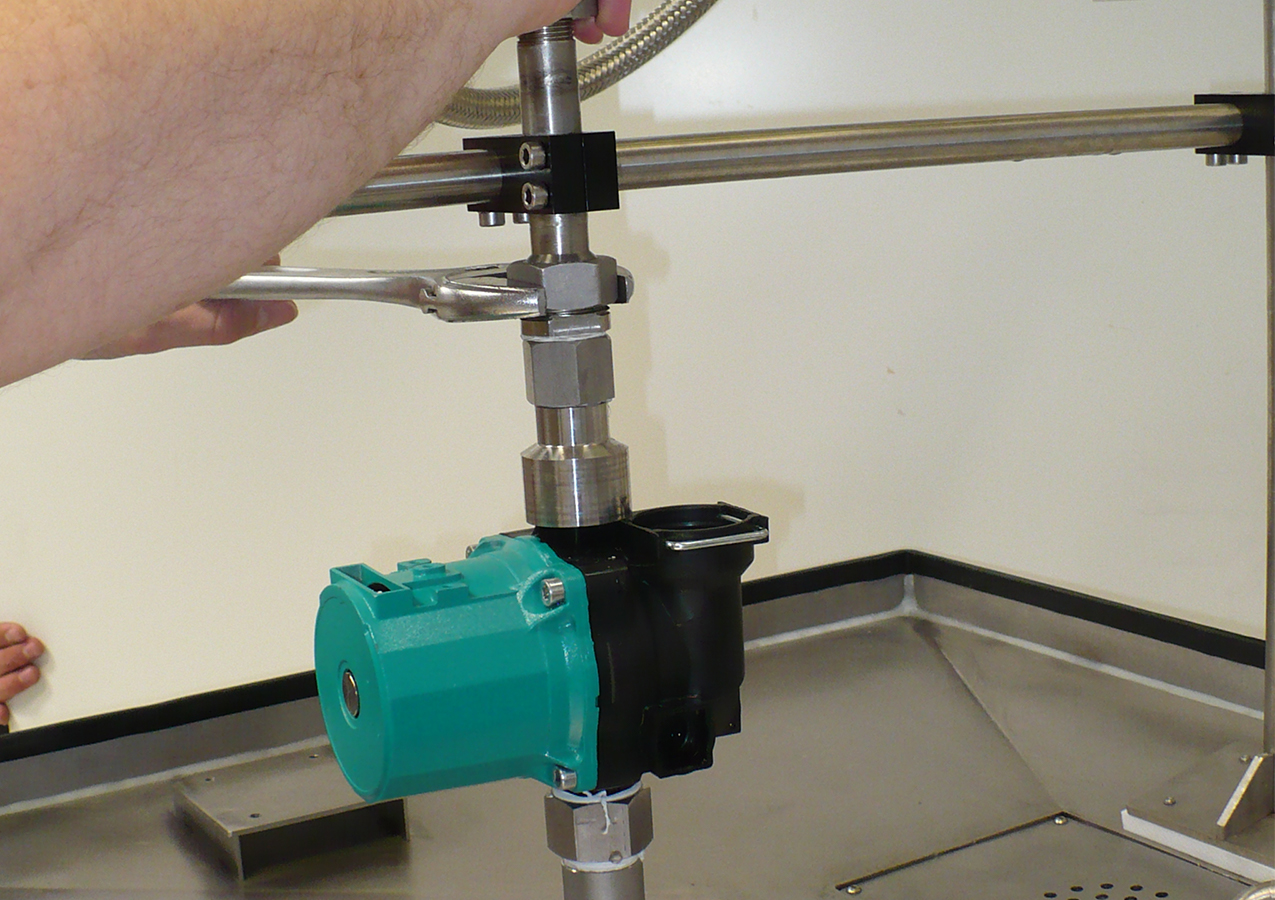

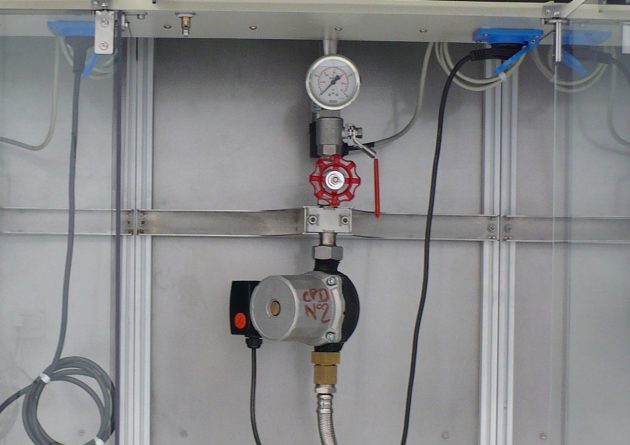

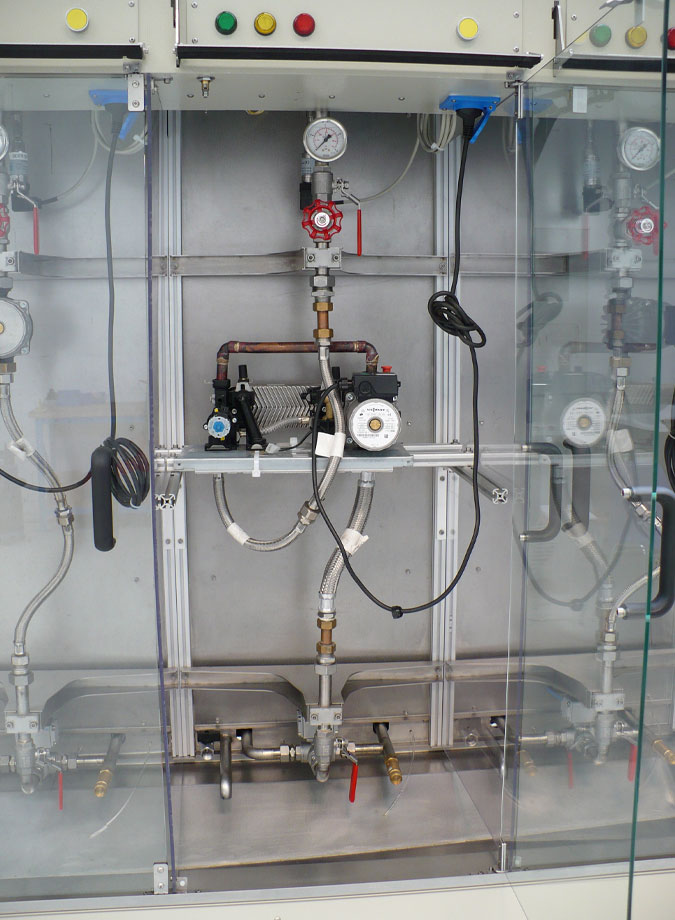

Test de durée de vie d’un circulateur de chauffage.

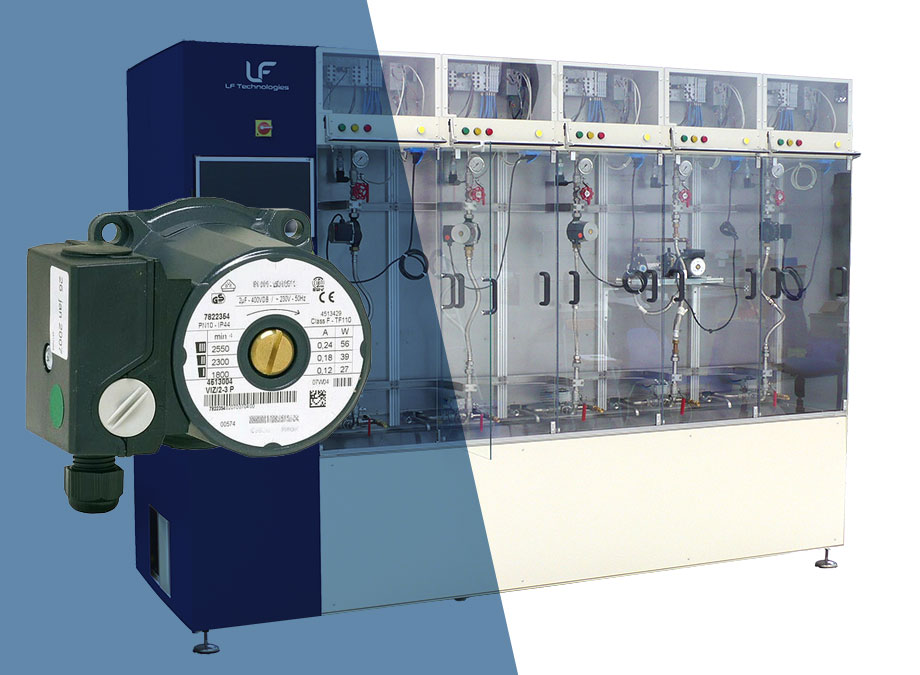

TCPUMP - Prüfstand für zyklische Druck- und Temperaturmessungen - LF-Technologies
Die hydraulische Konstruktion ist für den Betrieb mit geringen Wassermengen optimiert, wodurch der Stromverbrauch für das Aufheizen und die schnelle Abkühlung reduziert wird.

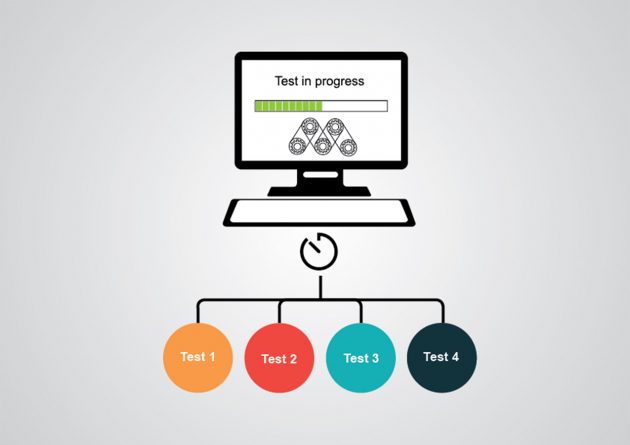

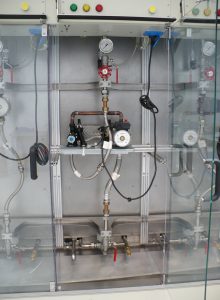

Dank der einzelnen Absperrventile können bis zu 5 Produkte gleichzeitig getestet und Eingriffe an einer Leitung (Probenwechsel oder Wartung) vorgenommen werden, ohne die Druckzyklen der anderen Stationen zu unterbrechen.
Die Testkammer aus Edelstahl ist mit selbstschließenden Glastüren ausgestattet, die ein Öffnen verhindern, solange die Druck- oder Temperaturbedingungen ein Risiko darstellen.

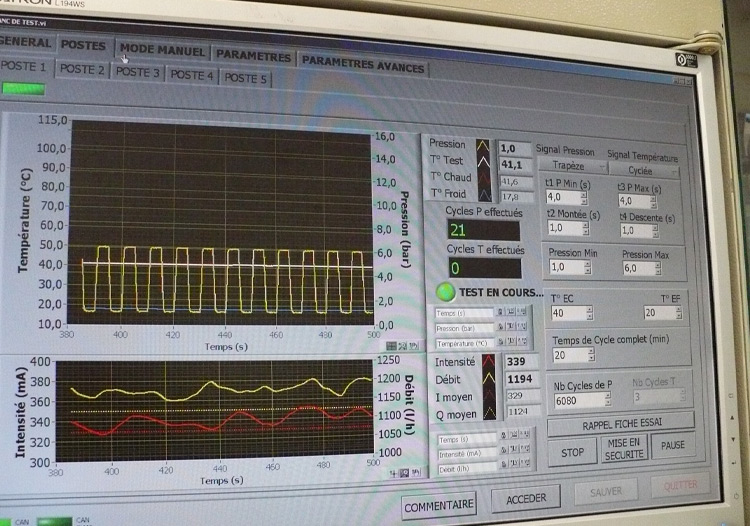

Der Einsatz eines bürstenlosen Servomotors mit Kugelumlaufspindel gewährleistet eine ruckfreie Druckregelung, wodurch komplexe Sollwertkurven (sinusförmig oder sägezahnförmig) mit hoher Genauigkeit nachgeführt werden können.
Spezifikationen | TCPump |
Leistungen | |
Testdruck | von 0,5 bis 30 bar |
WW-Temperatur | de 15 à 35°C |
KW-Temperatur | de 35 à 105°C |
Stromversorgung (dreiphasig + Neutral + Erde) | 400 V - 32 A |
Max. Prüfbedingung für Kühlaggregat 2 000 W (Eurodifroid - Ref.: RFC 20 230V-1-50 Hz) | 4 Stationen im 20-Minuten-Zyklus zwischen 25 und 95°C |
Ø Kolben Plunger Multiplikator | Ø 16 |
Erfassen (zum Speichern von Dateien | 50 ms |
Genauigkeit der Druckregelung (nach Trapez, Sinus...) | ± 0,1 bar |
Genauigkeit der Temperaturregelung (stabilisierte Phase) | ± 2°C |
Abmessungen | |
Länge | ≈ 3 000 mm |
Breite | ≈ 1 000 mm |
Höhe | ≈ 2 200 mm |
Gewicht | ≈ 1 200 kg |
Möchten Sie mehr über hydraulische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!

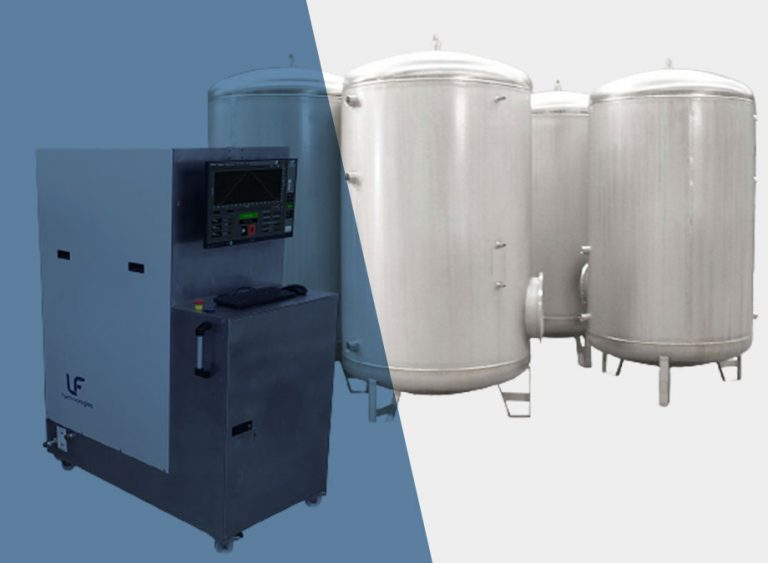

Dieses Prüflabor ist eine automatisierte Lösung zur Überprüfung der Druckfestigkeit von Warmwasserbereitern. Ausgestattet mit acht Prüfplätzen ermöglicht es die Durchführung präziser Prüfzyklen bis zu 25 bar und gewährleistet so die mechanische Zuverlässigkeit der Produkte sowie eine lückenlose Rückverfolgbarkeit der Daten.
Projekt ansehen
Entdecken Sie die Funktionen des Druckzyklusprüfstandes, der für die Prüfung von Warmwasserspeichern gemäß der Norm NF EN 12897 entwickelt wurde.
Projekt ansehen

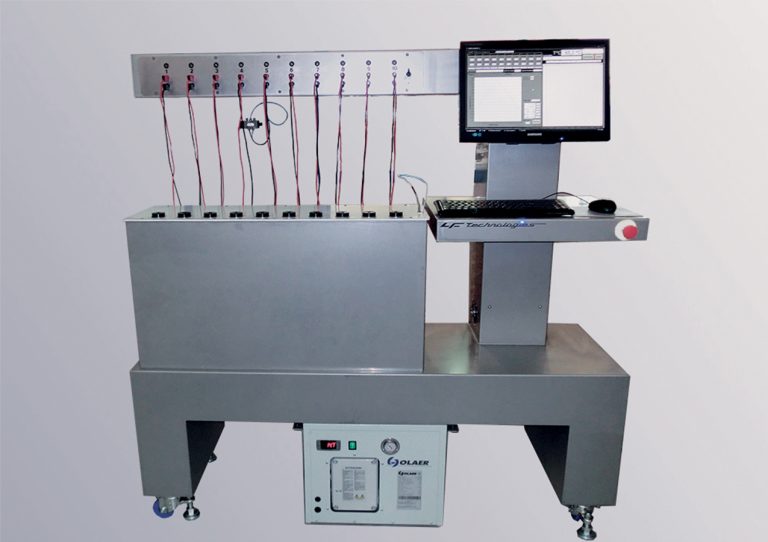

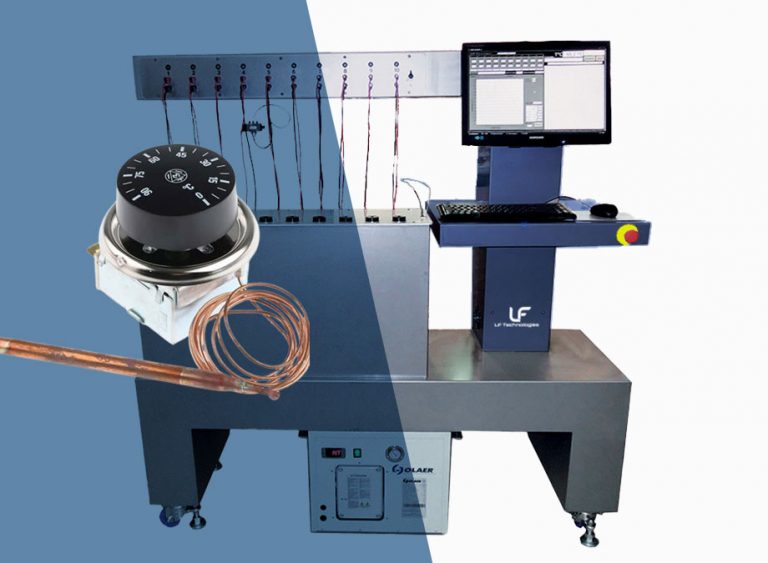

Der Thermostatprüfstand prüft gleichzeitig die Heiz- und Kühlrampen von mechanischen Thermostaten. Sie führt Tests gemäß der Norm NF EN 257 durch.
