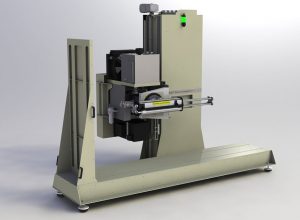

Schockbank auf Schaufensterpuppen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Mandant ist das Französische Institut für Wissenschaft und Technologie des Transports, der Planung und der Netzwerke (IFSTTAR). Das IFSTTAR ist ein wichtiger Akteur der europäischen Forschung in verschiedenen Bereichen wie Verkehr oder Infrastruktur. Sie untersuchen unter anderem das mechanische Verhalten des menschlichen Körpers.

Hauptfunktionen

Ziel

Reproduktion von Autoaufprallkräften an Puppen oder repräsentativen Mustern von Gliedmaßen oder Teilen des menschlichen Körpers (z.B. Knochen). Das Ziel ist es, die Auswirkungen der Stöße zu messen, um sie dann numerisch zu modellieren.

Problematik

Erzeugen eines Schocks mit hoher Geschwindigkeit (bis zu 15 m/s), mit hoher Präzision und gleichmäßiger Geschwindigkeit trotz einer großen Schubkraft (bis zu 20.000 N), die einer sehr hohen Momentanleistung entspricht.

Die Beschleunigung und das Bremsen müssen nahezu unmittelbar erfolgen.

Lösung und Ergebnis

Der Schnelllader wurde von LF Technologies maßgeschneidert, um die Anforderungen des Kunden zu erfüllen und die Sicherheit der Bediener zu gewährleisten.

Ein Elektromotor treibt ein Schwungrad an, das mit einer Hydraulikpumpe verbunden ist, die bis zu 110 cm3 Öl pro Umdrehung fördert. Das Schwungrad speichert eine große Menge an Energie, die eine sofortige Leistung von bis zu 200 kW ermöglicht. Das Öl wird symmetrisch in ein System von schwenkbaren Zylindern geleitet, um eine gleichwertige Zug- und Druckfunktion zu gewährleisten. Ein System von Schnellschlussventilen sorgt für eine sehr hohe Beschleunigung und eine schnelle Bremsung.

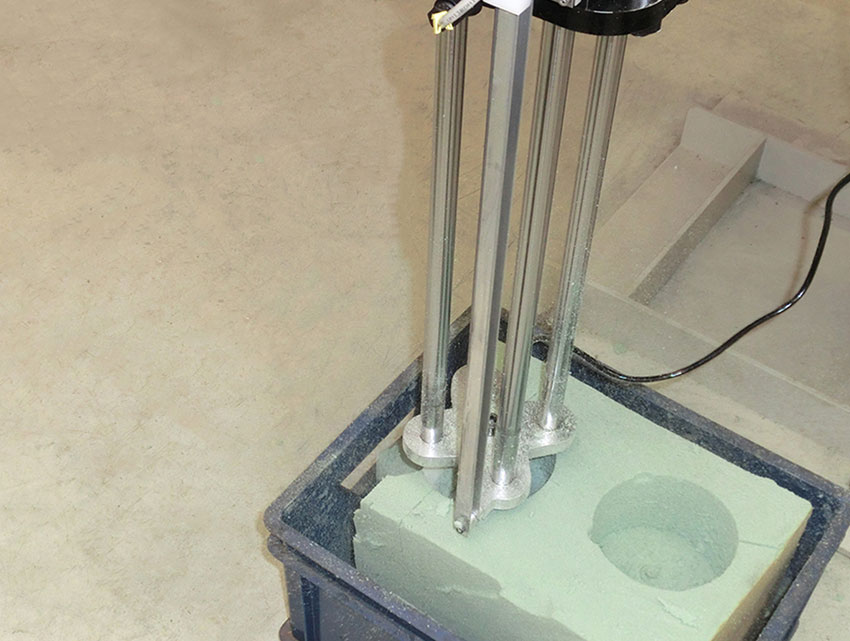

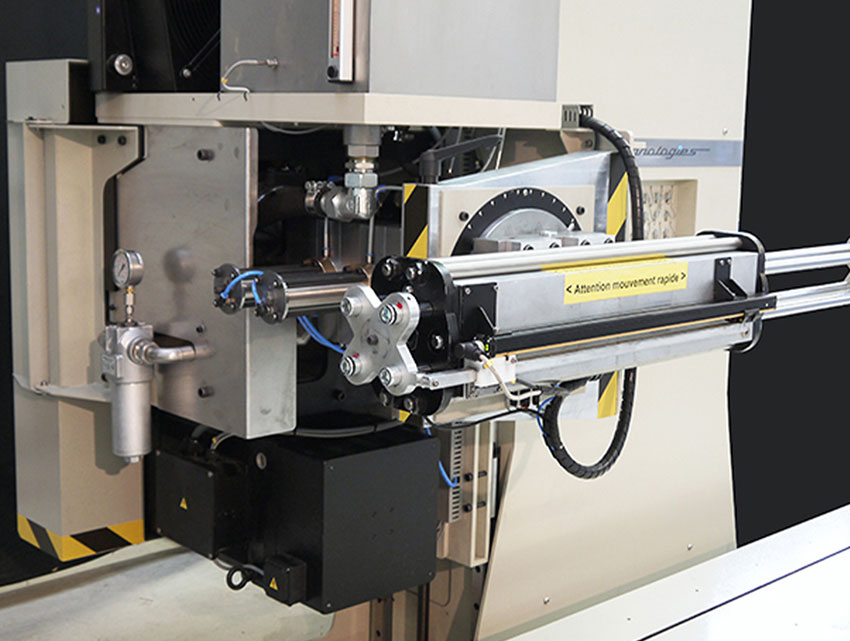

Es gibt 4 Prallzylinder, die paarweise in diagonaler Anordnung arbeiten. Die Verwendung eines Zylinderpaares ermöglicht hohe Geschwindigkeiten, die Verwendung beider Zylinderpaare ermöglicht eine höhere Kraft. Die Zylinder sind durch Flansche aus Legierung miteinander verbunden und mit einem doppelten Positionsmesssystem (absolute Messung und inkrementelle Messung bei hohen Geschwindigkeiten) verbunden. Die Zylinder sind um 90° um eine horizontale Achse drehbar.

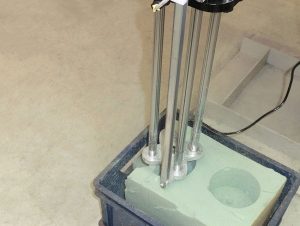

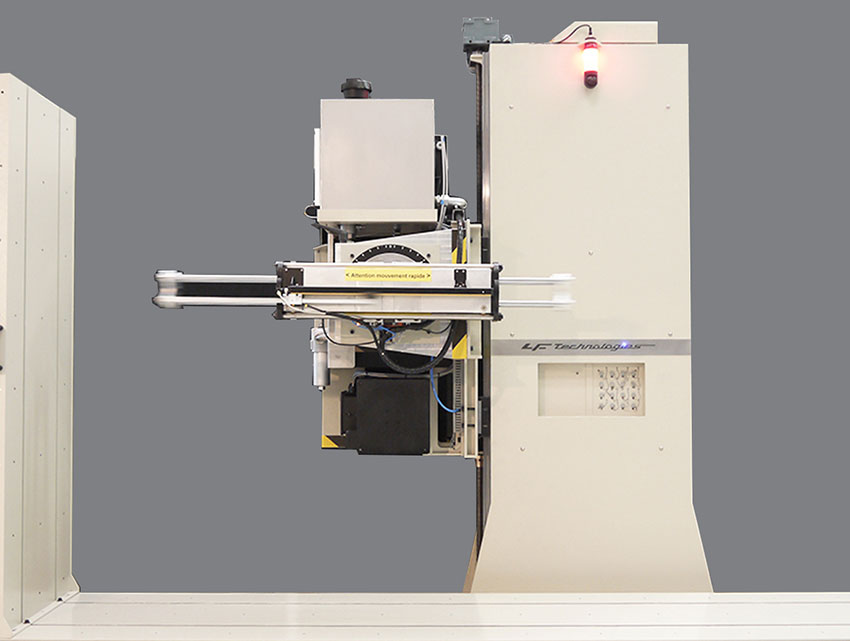

Um die Sicherheit der Bediener zu gewährleisten, ist die Maschine an mehreren Stellen mit Schutzhauben, einem Licht- und Tonsignal (zur Warnung vor einem drohenden Schuss oder Aufprall) und einem Not-Aus-Schalter ausgestattet, mit dem ein entfernter Bediener im Notfall die Energie abschalten kann.

Die Höhe und die Ausrichtung der Prallplatte können über einen PC gesteuert werden, der ebenfalls abgesetzt werden kann. Die Zylinder können in verschiedenen Konfigurationen als Zug- oder Druckzylinder verwendet werden.
