Prüfstand für Scheibenwischer
Mechanischer Prüfstand für die Produktionskontrolle von Scheibenwischerblättern. Komplette Testmaschine, die die Verteilung der Kräfte unter einem Scheibenwischer messen kann.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde ist spezialisiert auf Stanzen und Präzisionstiefziehen, Flachfedern und Umspritzen von Metallteilen, wobei er in seinen Fertigungsprozessen die Online-Montage mit einbezieht. Er arbeitet insbesondere für einen großen Automobilzulieferer, der Partner aller Hersteller weltweit ist.
Hauptfunktionen
Ziel
Entwicklung und Bau eines kompletten Messstandes (Maschine + Software), mit dem die Kontrolle der Kraftverteilung über die gesamte Länge eines Scheibenwischerblattes in der Produktion validiert werden kann. Die Kontrolle der Blätter wird in der Produktion verwendet, um die korrekte Einstellung der Maschinen zur Herstellung der Blätter zu überprüfen.
Problematik
Der Messstand bildet die technische Grundlage für den Prüfstand, der in den Produktionsstätten für Scheibenwischerblätter des Automobilzulieferers eingesetzt werden soll. Er muss einen schnellen und zuverlässigen Test des Blattes ermöglichen und gleichzeitig eine hohe Ergonomie für den Benutzer gewährleisten, da diese Tests in hohem Tempo durchgeführt werden.
Lösung und Ergebnis
Der autonome Kontrollrechner ermöglicht eine Arbeit im Sitzen. Das Bedienpult mit Bildschirm/Tastatur/Maus + Laptop ist auf einem Seitentisch integriert.
Ein Zentriersystem, bestehend aus zwei Gabeln, die auf Einstellschlitten montiert sind, ermöglicht es, die Prüfmaschine auf die Länge der zu prüfenden Klinge voreinzustellen.
In der Mitte des Blattes befindet sich ein Rädchen, das durch einen Schlitz aus dem Tisch herausragt, um das Blatt der Wischerfeder anzuheben.
Die Kraftmessung erfolgt kontinuierlich durch einen Kraftsensor mit geringer Auslenkung. Die Geschwindigkeit der Bewegung und der Messschritt sind parametrierbar.
In der Mitte des Tisches befindet sich eine einstellbare Lastauflage, die die Klinge auf die Bezugsebene drückt. Die Last wird durch direkten Druck auf den Drehknopf eingestellt.
Die vom Sensor überwachte Kraft wird auf dem PC-Bildschirm angezeigt.
Der Prüfstand für Scheibenwischerblätter wird als technische Referenz in den Produktionsstätten unseres Kunden verwendet.
Die integrierte, maßgeschneiderte Software ermöglicht :
- die aktuellen Kraft-/Positionswerte anzeigen
- Kraft-/Positionskurven anzeigen
- die Ergebnisse automatisch kontrollieren
- die Ergebnisse archivieren
- die Einstellungen der Messbank zu speichern
Getestete Produkte
Scheibenwischerblätter für Autos
Die meisten modernen Scheibenwischer bestehen aus einem Gummi, der mit einem Metallstreifen umspritzt ist.

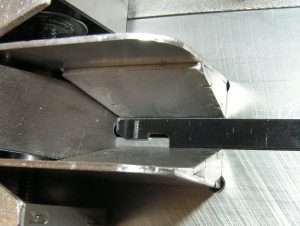

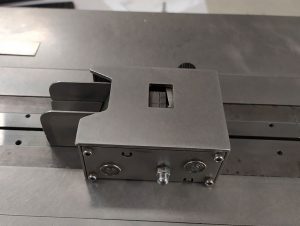

Chariot réglable
Einstellbarer Schlitten für die Länge der Klinge

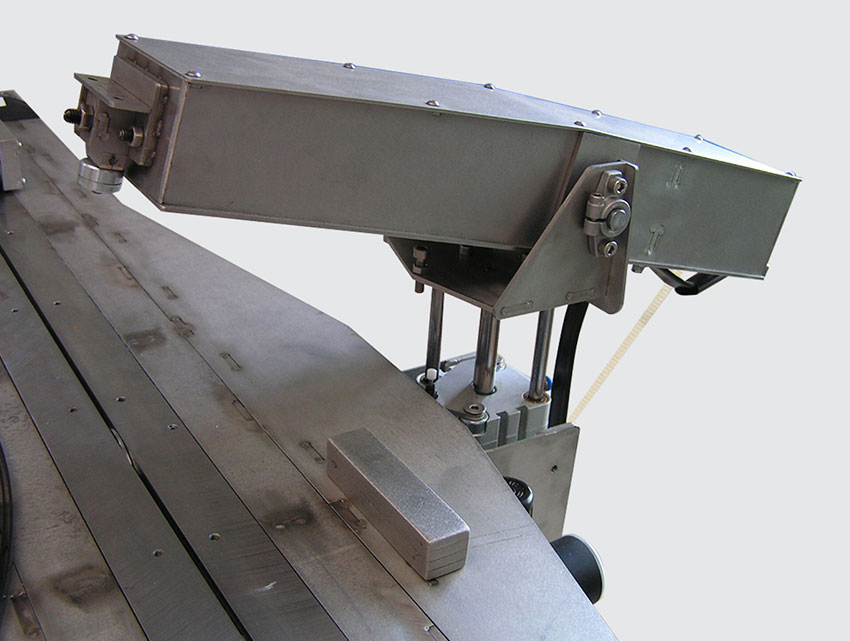

Système de centrage
Zentrierungssystem

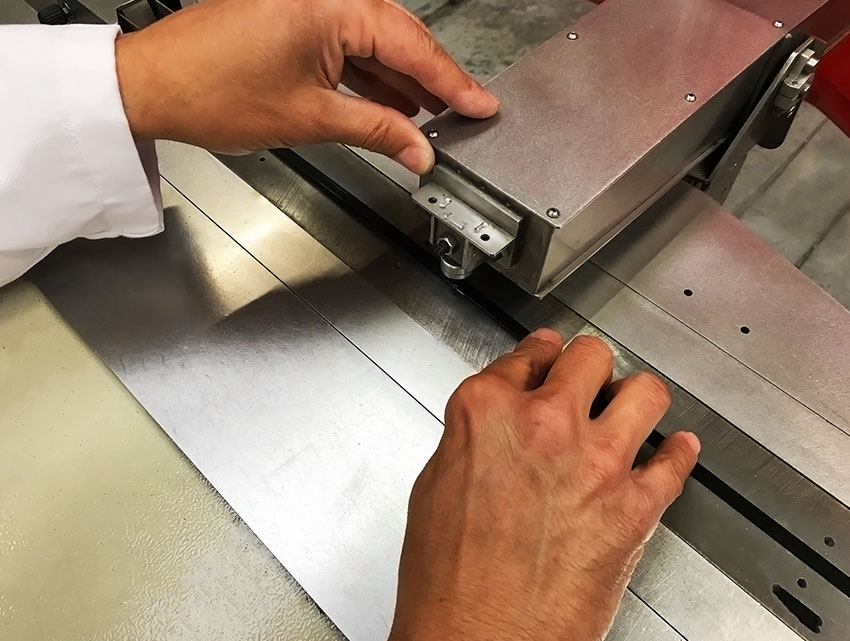

Test en cours sur lames d’essuie-glaces
Laufender Test der Scheibenwischerblätter

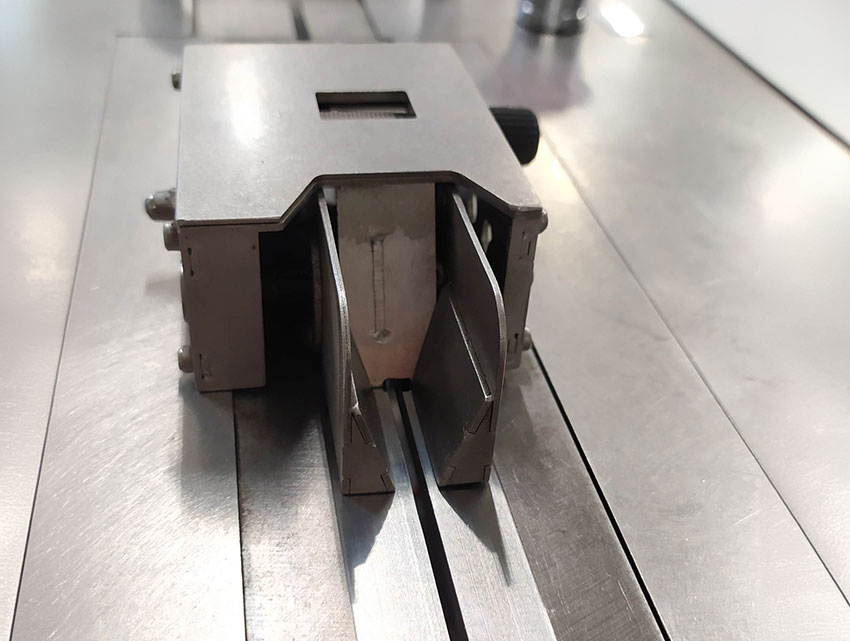

Chariot réglable du banc de contrôle d’essuie-glace – LF Technologies – Réglage précis
Präzise einstellbarer Schlitten für die Kontrolle der Scheibenwischer
Chariot réglable du banc de contrôle d’essuie-glace – LF Technologies
Einstellbarer Schlitten für die Kontrolle der Scheibenwischer

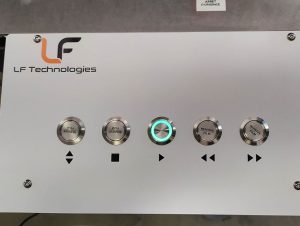

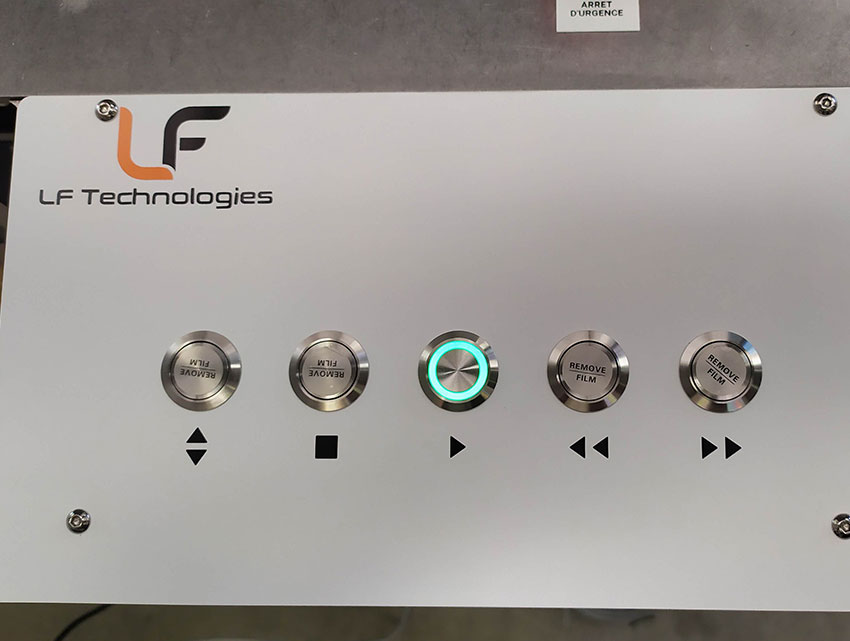

Panneau de contrôle du banc de contrôle d’essuie-glace conçue par LF Technologies
Bedienfeld zum Starten und Einstellen des Prüfstands
Banc de contrôle d’essuie-glace
Prüfstand für Scheibenwischer made in LF Technologies
