Prüfstand für Kriechtests an Proben
Zugprüfstand für die Prüfung der Konformität mit der Norm ISO 899-1 von Prüfstücken aus Verbundwerkstoffen und Polymeren. Prüfstand für einfache mechanische Tests an Proben.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel
Entwurf und Herstellung eines Prüfstandes für Zugkriechen an Polymer- und Verbundstoffproben.
Problematik
Die Kriechversuche müssen ISO 899-1 (Bestimmung des Kriechverhaltens – Kriechen unter Zugbelastung) entsprechen.
Die Maschine muss in der Lage sein, sehr lange Tests (mehrere Monate) an mehreren Prüfstücken gleichzeitig durchzuführen. Die angewandten Belastungen sind sehr unterschiedlich und die Zugkraft kann nicht durch die Verwendung von Gewichten erreicht werden.
Die Messung der Deformation erfordert ein Messgerät mit sehr hoher Auflösung, das unabhängig von der Temperatur der Wärmekammer ist.
Lösung und Ergebnis
Die von unseren Teams untersuchte Ausrüstung ist ein Kriech- und Zugprüfstand.
Jeder Prüfling wird zwischen zwei Flansche geklemmt. An der Seite der Flansche sind Referenzlineale angebracht. Der Aufbau wird zwischen dem Rahmen und einem Kraftaufnehmer befestigt.
Der Zylinder wird bei einem Kriechversuch auf die Kraftmessung des Sensors geregelt. Bei einem Zugversuch wird er in Geschwindigkeit und Position nachgeregelt.
Der Wärmeschrank besteht aus einem beweglichen Teil, der einen Zugang zur Montage der Prüfstücke ermöglicht. Die Temperatur dieses Schranks wird über einen PT 100 Fühler geregelt.
Die Dehnungsmessung erfolgt mit einem hochauflösenden optischen Dehnungsmesser, der durch die Verglasung der Wärmekammer messen kann. Dieses System verfügt über ein automatisches Echtzeit-Kalibrierungssystem, das auf Referenzlineale entlang des Prüfstücks ausgerichtet ist. Das optische Bildverarbeitungssystem befindet sich in einem geschlossenen Bereich des Rahmens.
Die gesamte Anlage wird von einem internen PC über eine Software gesteuert, die unter LabView entwickelt wurde. Das Steuerungssystem ist so ausgelegt, dass die Tests auch bei Stromausfall fortgesetzt werden können.
Der Kriech- und Zugprüfstand ermöglicht es, das Verhalten der Proben zu bestimmen.
Auf diesem Prüfstand können auch klassische Zugversuche bei hohen Geschwindigkeiten durchgeführt werden.
Getestete Produkte
Prüfkörper
Test tubes
Standardisierte Probekörper für alle Arten von Materialien.

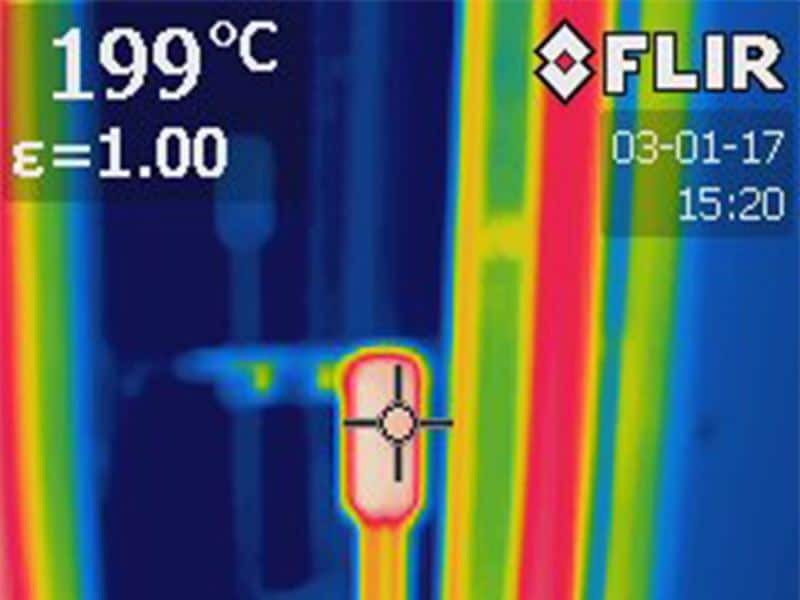

Enceinte thermique
Automatische Regulierung der Raumtemperatur durch Umluft.

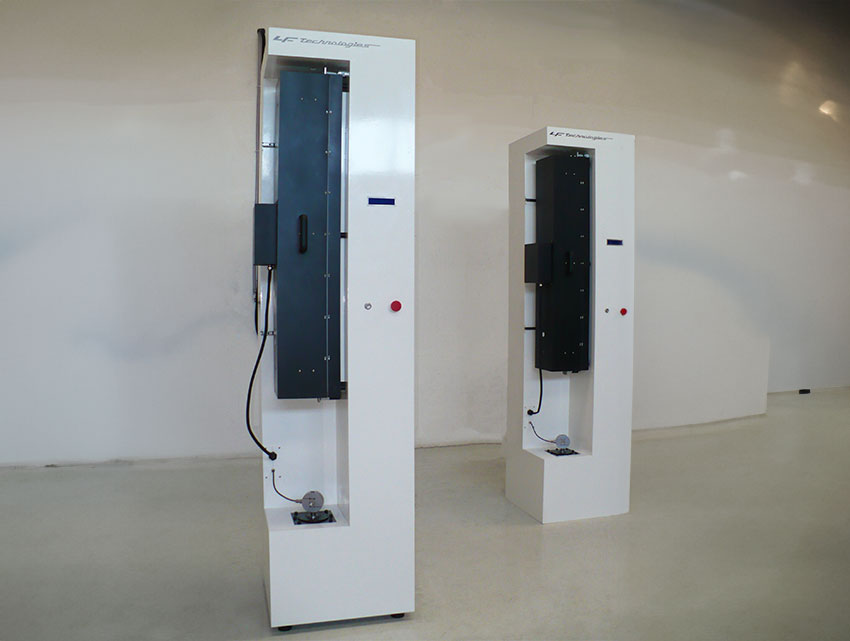

Banc de test de fluage fermé
Geschlossener Kriechprüfstand

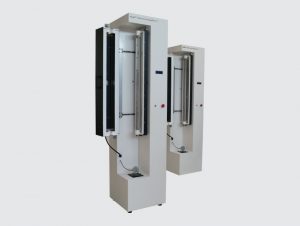

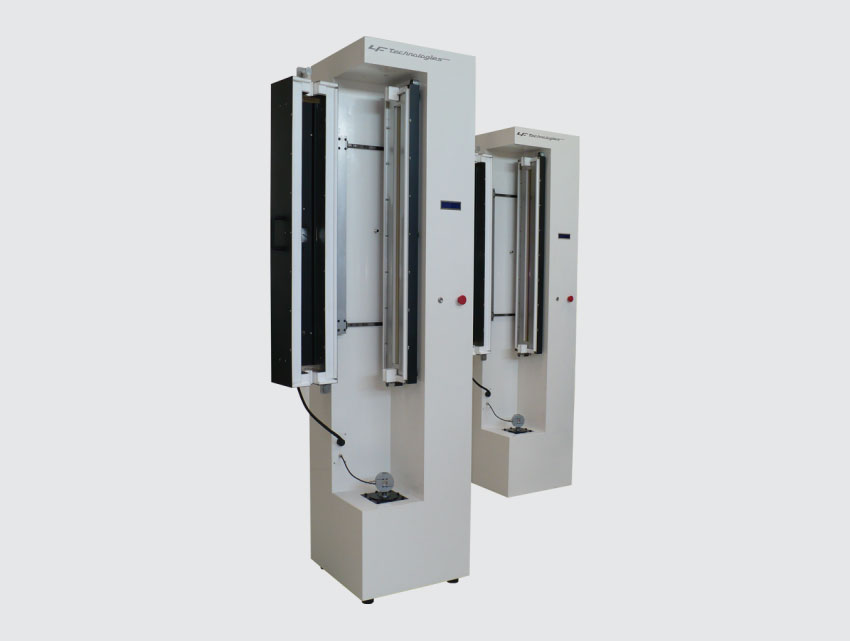

Banc de test de fluage ouvert
Offener Kriechprüfstand

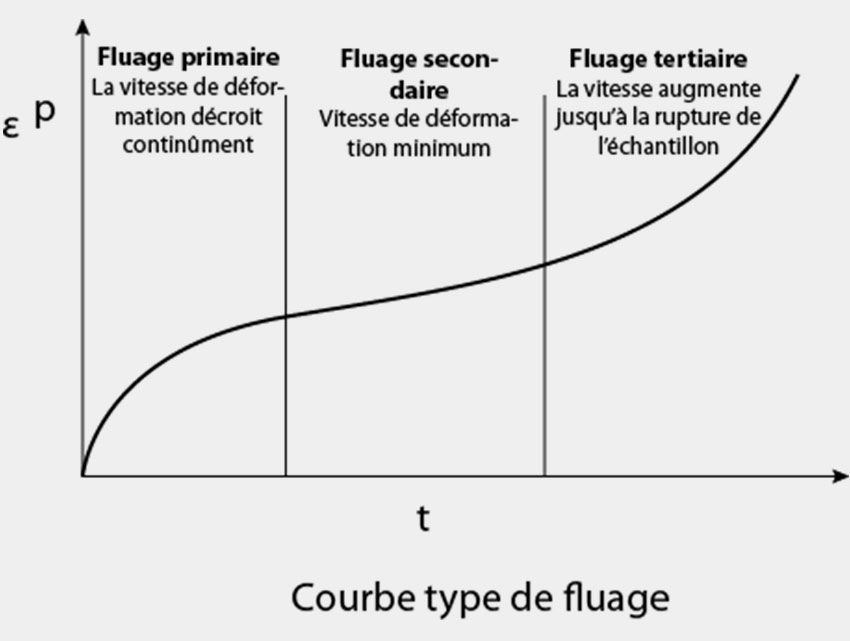

Courbe type de fluage
Typische Kriechkurve

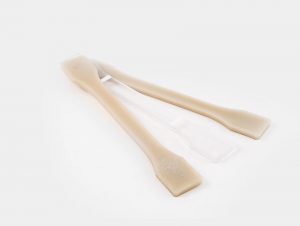

EPROUVETTE DE TRACTION FLUAGE
ZUGPROBE KRIECHEN

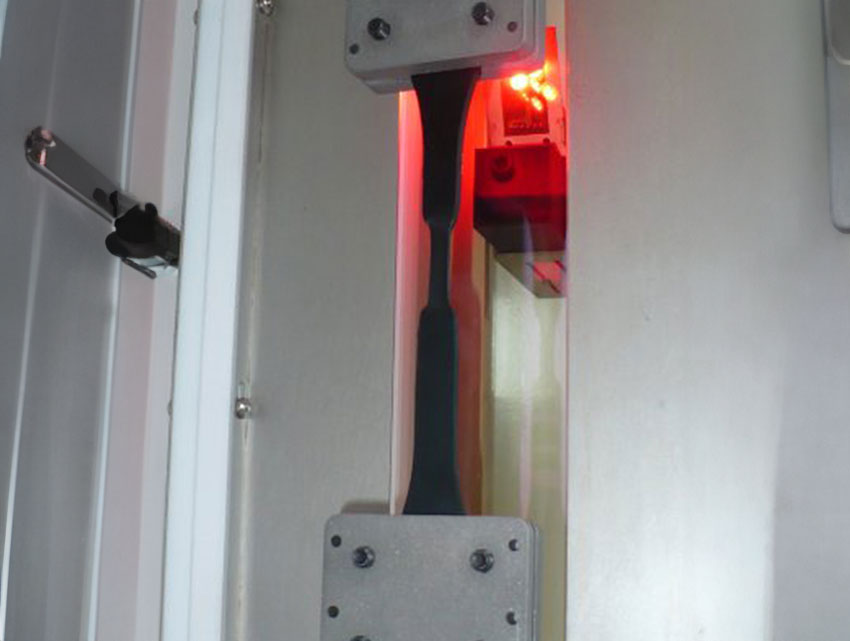

Test de fluage en cours
Kriechtest läuft
UNSER SCHLÜSSELPRÜFSTAND FÜR DIESE TESTS MBFL-FLIESSPRÜFSTAND
Die Kraft wird von einem elektrischen Zylinder ausgeübt, der von einem Dehnungsmessstreifen-Sensor gesteuert wird.
Die Messung der Dehnung kann durch die digitale Position des Zylinders oder ein Dehnungsmessstreifen-System mit hochauflösenden Digitalkameras erfolgen.
Dieser Kriechprüfstand ermöglicht auch die Durchführung klassischer Zugversuche mit schneller Geschwindigkeit.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
ISO 899-1
