Prüfstand für Glätteisen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Mandant ist ein großer französischer Industriekonzern für Kosmetikprodukte, der international bekannt und in vielen Ländern Marktführer ist.

Hauptfunktionen

Ziel

Der Kunde möchte die Funktionstüchtigkeit des Filzpads eines Glätteisens aus seinem Sortiment überprüfen, indem er die Qualität und Quantität der Produktablagerung (Dampf) auf Papier kontrolliert.

Problematik

Der Prüfstand sollte es ermöglichen, die erzielten Testergebnisse auf die tatsächliche Verwendung des Haarglätteisens zu extrapolieren (Kontrolle der Dampfabgabe).

Lösung und Ergebnis

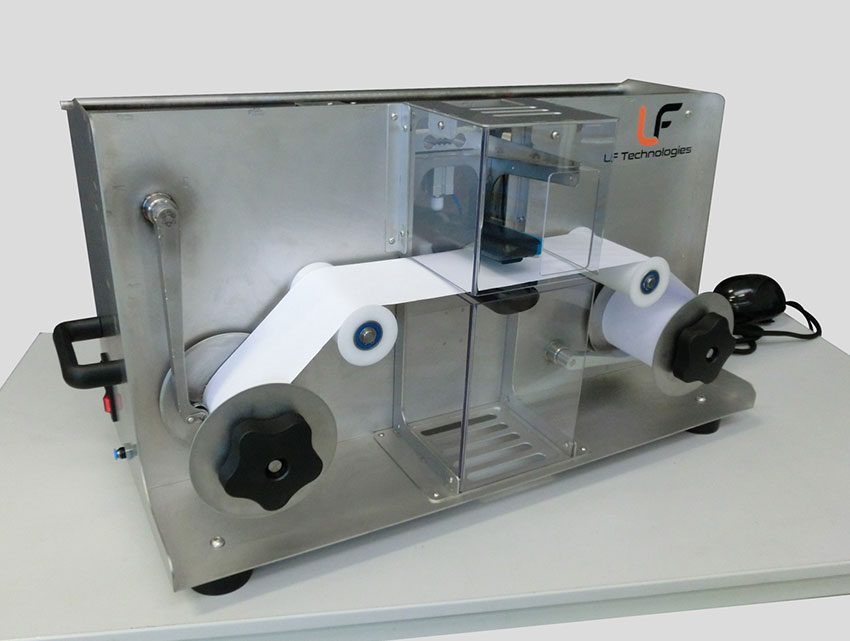

Wir haben einen Teststand gebaut, um die Funktion des Glätteisens auf einem Teststreifen zu simulieren.

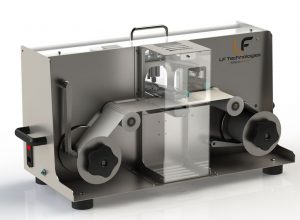

Die Simulationsbank besteht aus einem Rahmen, der zahlreiche Elemente aufnimmt, darunter einen Getriebemotor, der eine Papierbahn aufrollt, entsprechend der Kontrollinformationen, die in eine Software eingegeben und über einen Steuerungs-PC ausgeführt werden.

Die Geschwindigkeit und die Anwendungslängen werden über die Software programmiert. Ein potentiometrischer Taster garantiert eine lineare Geschwindigkeit, unabhängig vom Wickeldurchmesser.

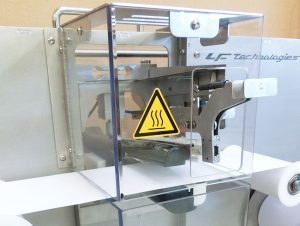

Das Glätteisen wird mit Hilfe eines formschlüssigen Sitzes und einer entsprechenden Einspannung an einer speziellen Halterung befestigt. Diese Halterung enthält einen pneumatischen Antrieb, der das Glätteisen mit einer einstellbaren Kraft schließt. Eine Federschuhbremse bremst die Spule des Abrollers, um ein Entspannen des Papiers zu verhindern. Eine Sicherheitshaube umgibt den Testbereich, um Verbrennungen des Bedieners zu vermeiden.

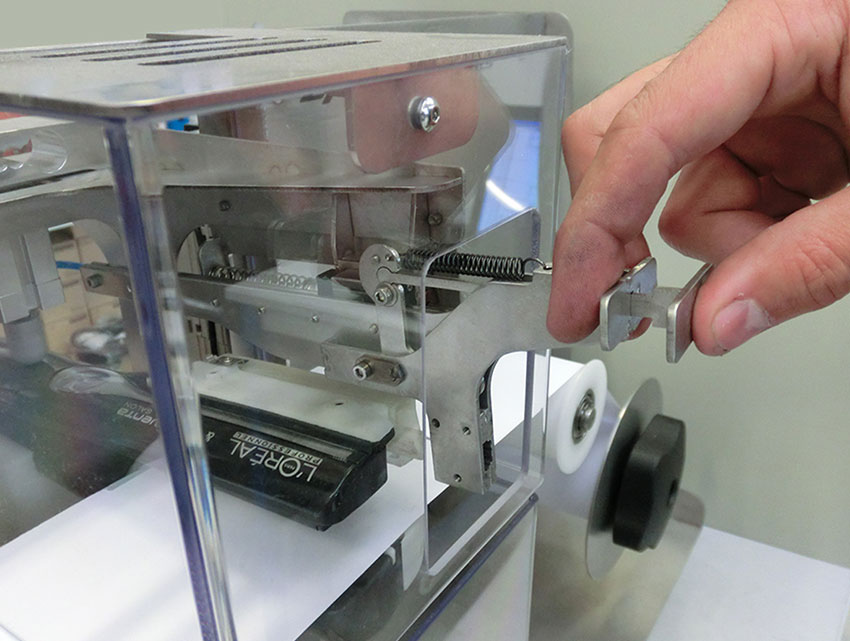

Um einen Test durchzuführen, muss der Bediener das Glätteisen in die Halterung einsetzen, eine Papierrolle einlegen und abrollen und dann die Kartusche mit Hilfe der Ladeklemme einlegen. Der Versuch wird von der Software aus gestartet.

Die spezielle Software, die unter LabVIEW entwickelt wurde, umfasst verschiedene Funktionen:

• Testparameter: Vorschubgeschwindigkeit; Länge der Anwendungen; Länge der Unterbrechungen;
• Speicherung der Testparameter und der über die PC-Tastatur eingegebenen Wiegewerte;
• Korrekturlesen von Testergebnissen ;
• Export der Ergebnisse in andere Formate (Tabellenkalkulation, etc.).
