Prüfstand für Toilettensitze
Dieser Prüfstand testet die Lebensdauer und den Ermüdungswiderstand von WC-Sitzen gemäß der Norm NF D 12-207.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel

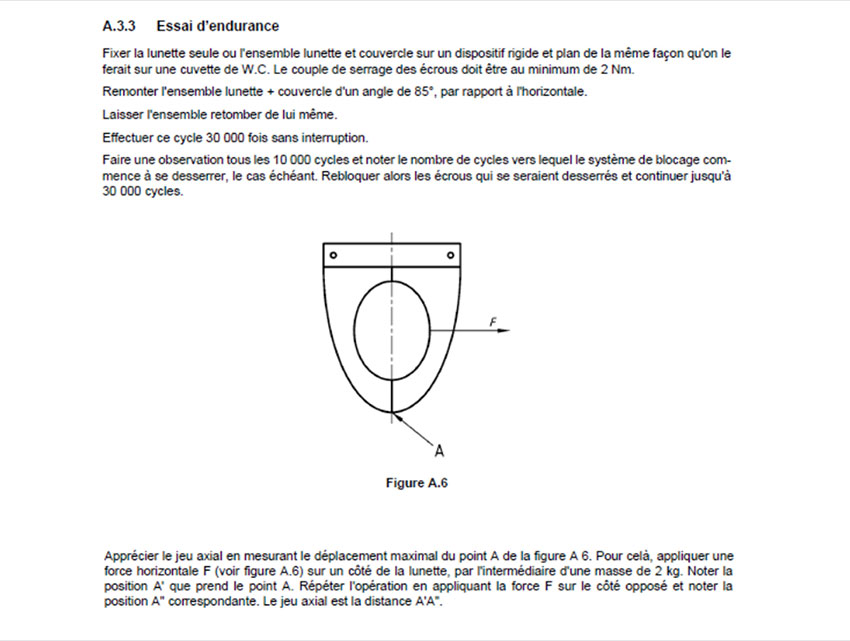

Studie und Realisierung eines Dauerprüfstandes für einen WC-Sitz gemäß der Norm NF D 12-207 (Sanitäreinrichtungen – WC-Sitze – Dauerprüfung)
Problematik
Ein kompaktes Testgerät zu entwickeln, das “N” Ausdauerzyklen überstehen kann und einen möglichst geringen Geräuschpegel hat.
Lösung und Ergebnis
Das zu prüfende Teil (Brille + Deckel) wird auf einer Platine befestigt, die ein Werkzeug darstellt. Das Werkzeug simuliert die Befestigung auf einer Toilettenschüssel.
Das Fernrohr wird vorne auf 4 Stützen aufgesetzt, die mit einem Aufprallsensor ausgestattet sind, der eine Bewertung der Aufprallentwicklung ermöglicht.
Das Axialspiel der Klappe wird durch einen Pneumatikzylinder und einen Wegsensor gemessen. Die Stützkraft der Zylinder kann über den Druckregler eingestellt werden.

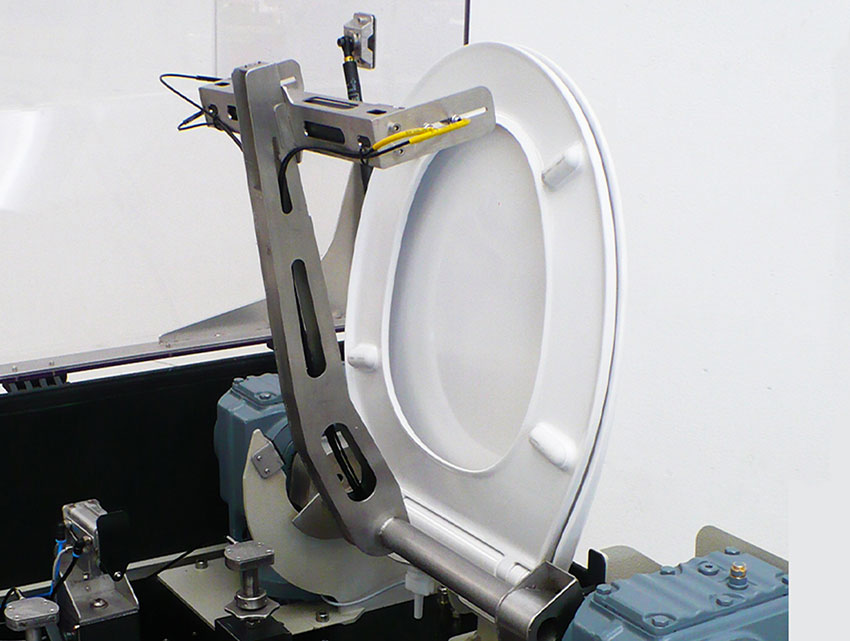

Ein Hebearm hebt die Klappe in einem bestimmten Winkel an und zieht sich vor dem Fall zurück. Ein Stützarm sorgt dafür, dass die Klappe mit einer bestimmten Kraft nach unten gedrückt wird.
Ein optisches Sensorsystem kann den Zeitpunkt des Schließens der Lünette oder des Deckels erfassen und so die Fallzeit messen.
Der Ausdauerprüfstand wird von einer internen SPS gesteuert, die den grundlegenden Betrieb ohne PC ermöglicht.
Der Testbereich ist mit einer transparenten Haube abgedeckt, die die Station während der Temperaturtests (bis zu 50°C) sichert und den Geräuschpegel begrenzt.
Der mechanische Prüfstand für WC-Sitze hat viele Vorteile:
- nahezu unbegrenzte Anzahl von Testzyklen
- programmierbares Aufheizen des Zimmers auf die Raumtemperatur
- Lärmreduzierung durch Schallisolierung.
Getestete Produkte
WC-Sitze
UNSER WICHTIGSTER TESTSTAND FÜR DIESE TESTE Dauerprüfstand für WC-Sitze LIFE12-207

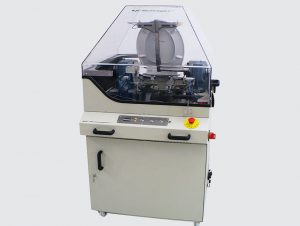

Der Life12-207 ist ein Prüfstand für die Durchführung von Dauertests an Toilettensitzen in allen Formen, sowohl an einfachen (nur Brille) als auch an doppelten (Brille + Deckel).
Die Tests werden durchgeführt, um die Norm NF D 12-207 (Sanitäreinrichtungen – WC-Sitze – Dauertest) zu erfüllen.
Temperaturtest
Das Modell Life12-207T ist zusätzlich mit einem Modul für die Temperaturregelung der Testkammer ausgestattet.
Aus Sicherheits- und Lärmschutzgründen ist das Ganze mit einer transparenten Haube abgedeckt. Diese Abdeckung ist so konzipiert, dass sie als Gehäuse für Temperaturtests bis zu 50° C dienen kann.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
NF D 12-207
Ausdauerbank für WC-Sitze
