Prüfstand für Ventile

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

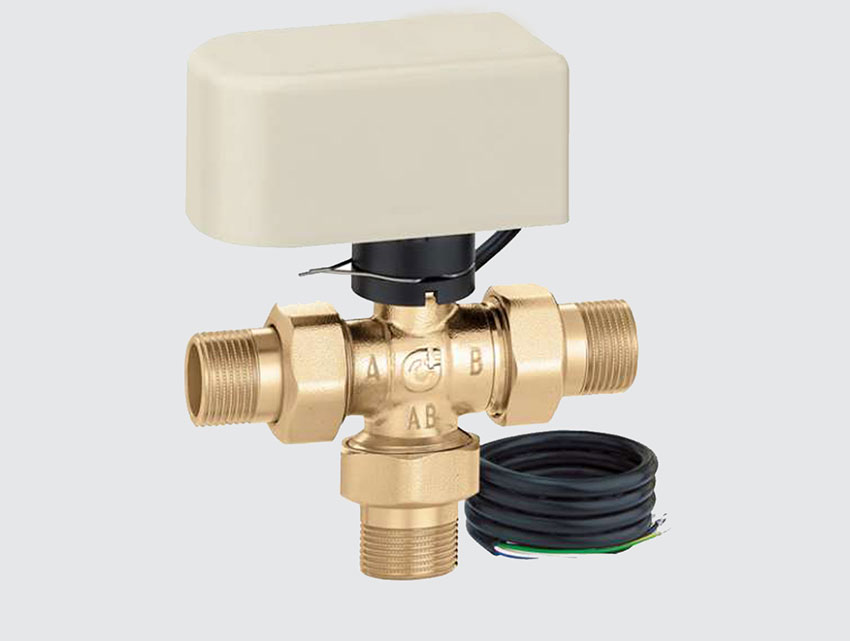

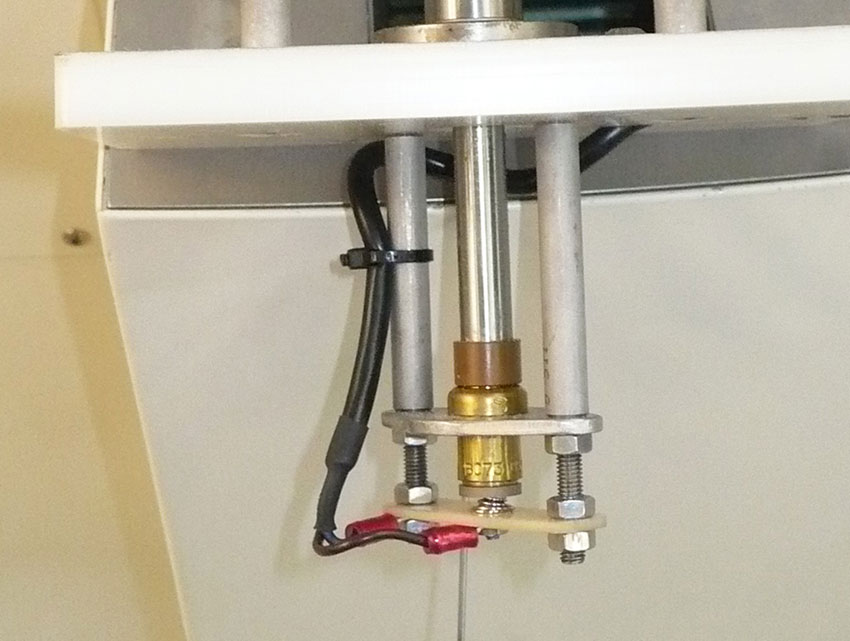

Dauertest der “Zonenventile” in einem Zyklus, der dem Aufheizen (Blasen von heißer Luft) und dem anschließenden Abkühlen durch Gebläseluft entspricht. Die Tests werden an den Heizelementen in den Ventilantrieben durchgeführt.

Problematik

Die Bank besteht aus 20 Modulen, die gleichzeitig und unabhängig voneinander arbeiten können müssen.

Lösung und Ergebnis

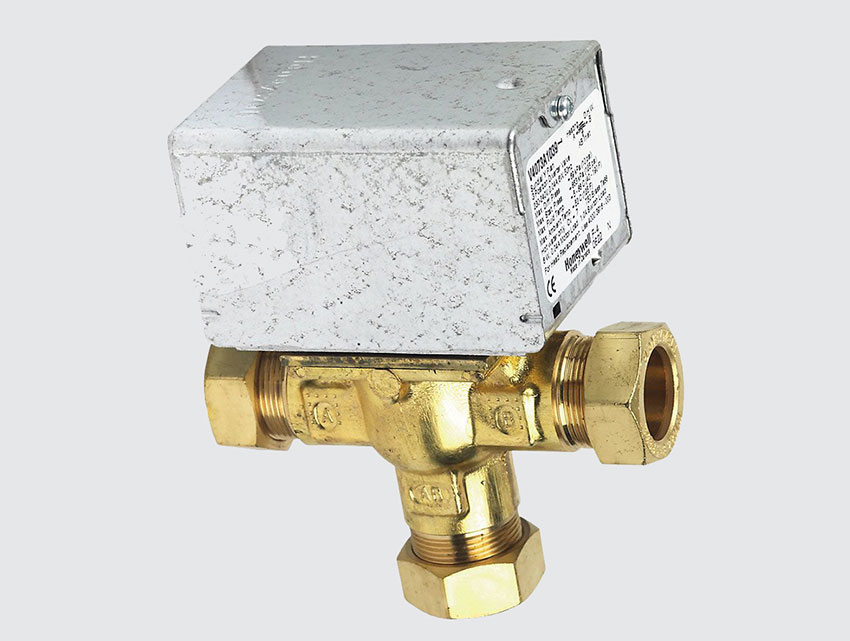

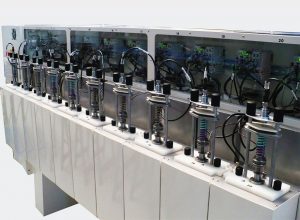

Der von den Teams von LF Technologies errichtete Prüfstand besteht aus 20 Stationen, an denen gleichzeitig so viele Teile getestet werden können. Diese Stationen sind alle auf einem Gestell montiert, das sowohl eine Kaltluftschleife (von 15°C bis 25°C) als auch eine Warmluftschleife (von 25°C bis 60°C) enthält. Ventilatoren sorgen für eine Luftzirkulation in den Gehäusen, um die Temperatur zu homogenisieren. Eine Klappe ermöglicht die Verbindung von kalter und warmer Luft zwischen den Boxen und den Modulen. Innerhalb eines Moduls zirkuliert die Luft um den Aktuator und kehrt dann in den Hauptkasten zurück.

Die zu testenden Ventilbereiche werden an Klemmenleisten (auf den Modulen) angeschlossen, die sie gemäß dem ausgewählten Programm und den eingestellten Phasen des Ausdauerzyklus mit Strom versorgen.

Jedes Modul ist mit einem Wegsensor ausgestattet, um die Position des Sensors zu messen. Darüber hinaus sind die Module mit einem Eingangs-/Ausgangs-Schnittstellenblock ausgestattet, der über ein Netzwerk mit dem Steuerungs-PC kommuniziert. Diese Technologie hat den Vorteil, dass eine große Anzahl von Sensoren/Aktoren mit einfachen Anschlüssen verbunden werden kann.

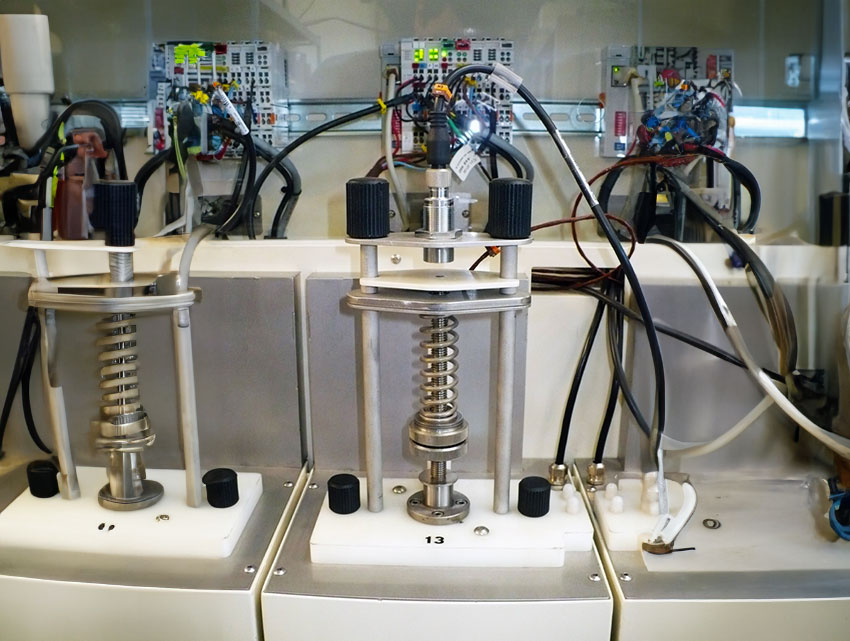

Jede Station wird mit einem Werkzeug geliefert, mit dem das zu prüfende Teil im Luftstrom positioniert werden kann, wobei verschiedene Funktionen wie die Messung der Verschiebung, der schnelle Wechsel einer Belastungsfeder oder die Einstellung der Federvorspannung durchgeführt werden können.

Um die Sicherheit der Bediener zu gewährleisten, ist der Prüfstand mit 3 Not-Aus-Schaltern ausgestattet, mit denen die aktiven Teile (Klappen, Kühlaggregat, Ventilator, Heizwiderstände und Stromversorgung der empfindlichen Teile) ausgeschaltet werden können.
