Prüfstand für 3-Wege-Ventile und EC-Motor

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Mandant ist einer der weltweit führenden Hersteller und Entwickler von Pumpen für die Wasserwirtschaft, die Industrie und das Bauwesen.

Hauptfunktionen

Ziel

Der Zweck dieses Prüfstandes ist es, verschiedene Arten von Dauertests an T-Ventilen und Motoren durchzuführen und gleichzeitig Informationen über den Betrieb zu sammeln. Die hohen Temperaturen des Wassers im Netz und der Umgebungsluft führen zu einer vorzeitigen Alterung der Teile.

Problematik

Der Prüfstand muss in der Lage sein, verschiedene Testbedingungen an einer großen Anzahl von Proben gleichzeitig durchzuführen, um eine bessere Fehlererkennung zu erreichen. Es muss eine thermische Umgebung mit Wasser und Luft geschaffen werden, die die Nutzungsbedingungen nachbildet.

Um die Dauerhaftigkeit von 3-Wege-Ventilen zu testen, müssen Sie das Ventil zyklisch öffnen und schließen und dabei regelmäßig hin und her fahren.

Um die Ausdauer des EC-Motors zu testen, müssen Sie :

• Testbestellungen mit unterschiedlichen Geschwindigkeiten.
• Zyklische Leistungstests im Ein/Aus-Modus.
• Ernährungstests bei ständig laufendem Motor.

Lösung und Ergebnis

LF Technologies hat einen geschlossenen Wasserkreislauf entwickelt, der den richtigen Durchfluss und eine gleichmäßige Temperatur über die gesamte Rampe gewährleistet. Die Wassertemperatur kann zwischen 60 und 105°C eingestellt werden.

Die Kühlung des Testbereichs erfolgt über einen Wasser/Luft-Wärmetauscher, der an einen Kaltwasserkreislauf angeschlossen ist.

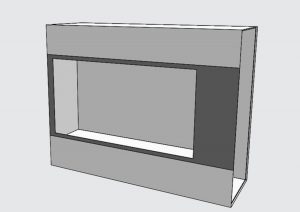

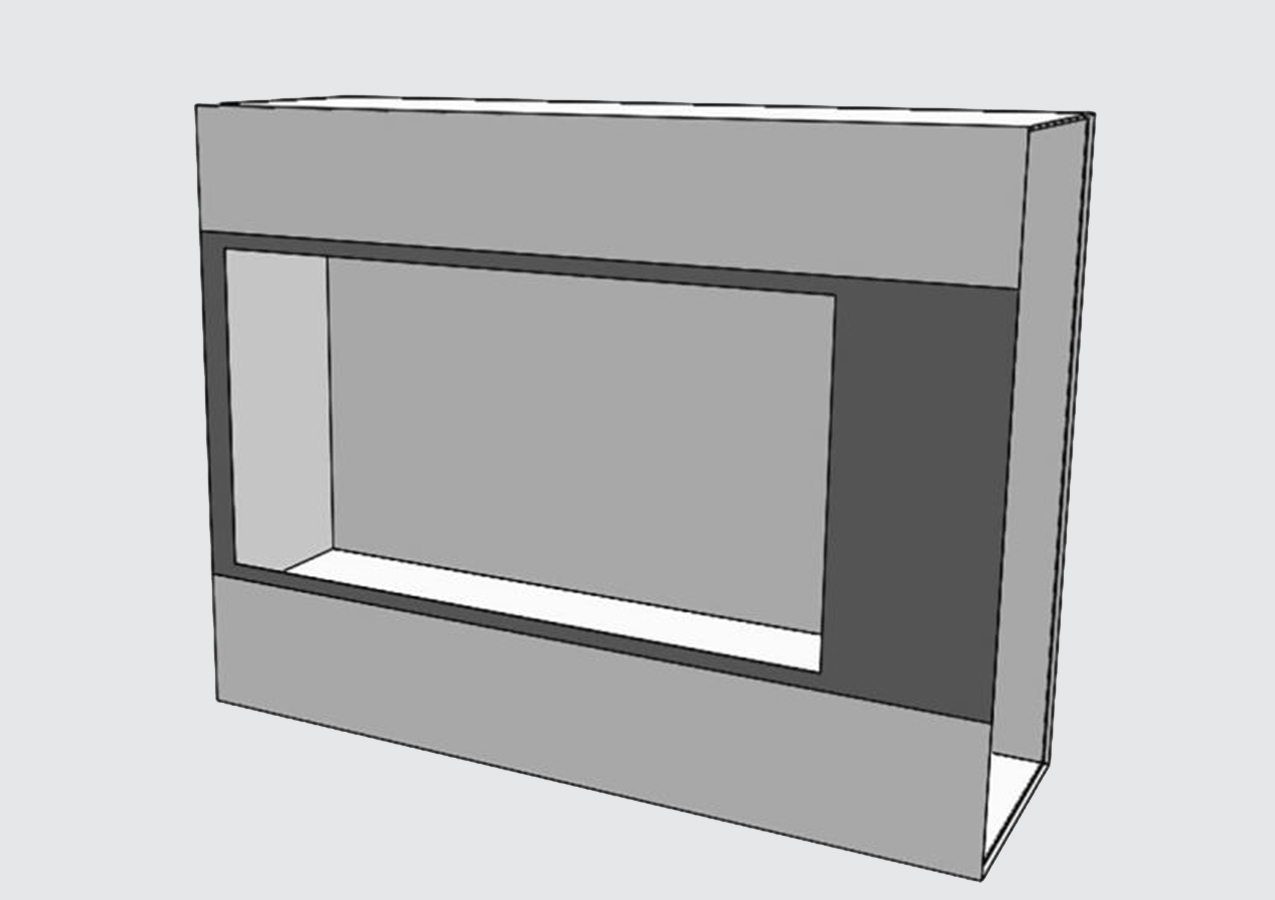

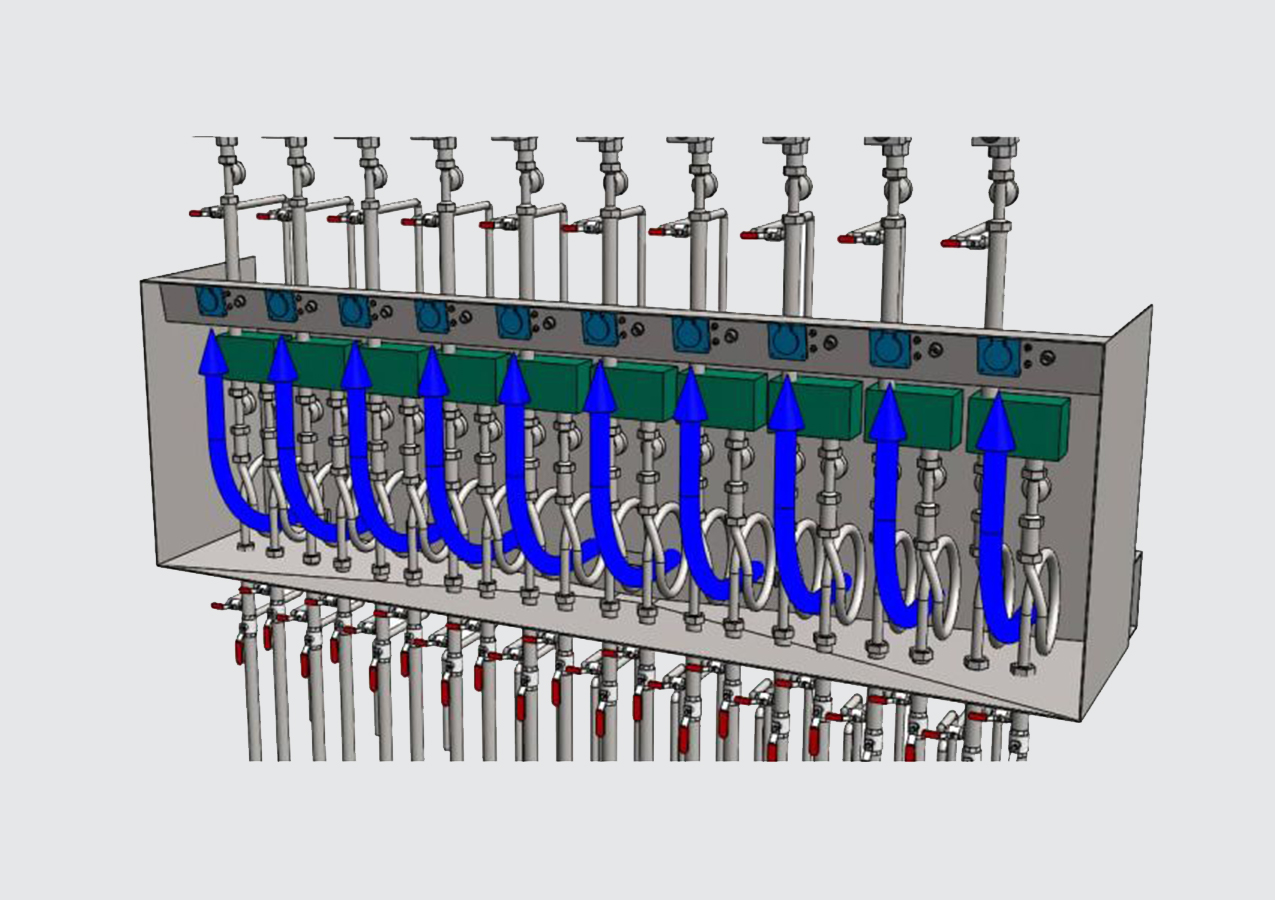

Ein geschlossenes, volumenbegrenztes Edelstahlgehäuse in Kombination mit einem Regelsystem ermöglicht eine gleichmäßige Luftzirkulation bis zu 70°C. Die Luft wird in der Regel in der Mitte des Gehäuses aufgeheizt.

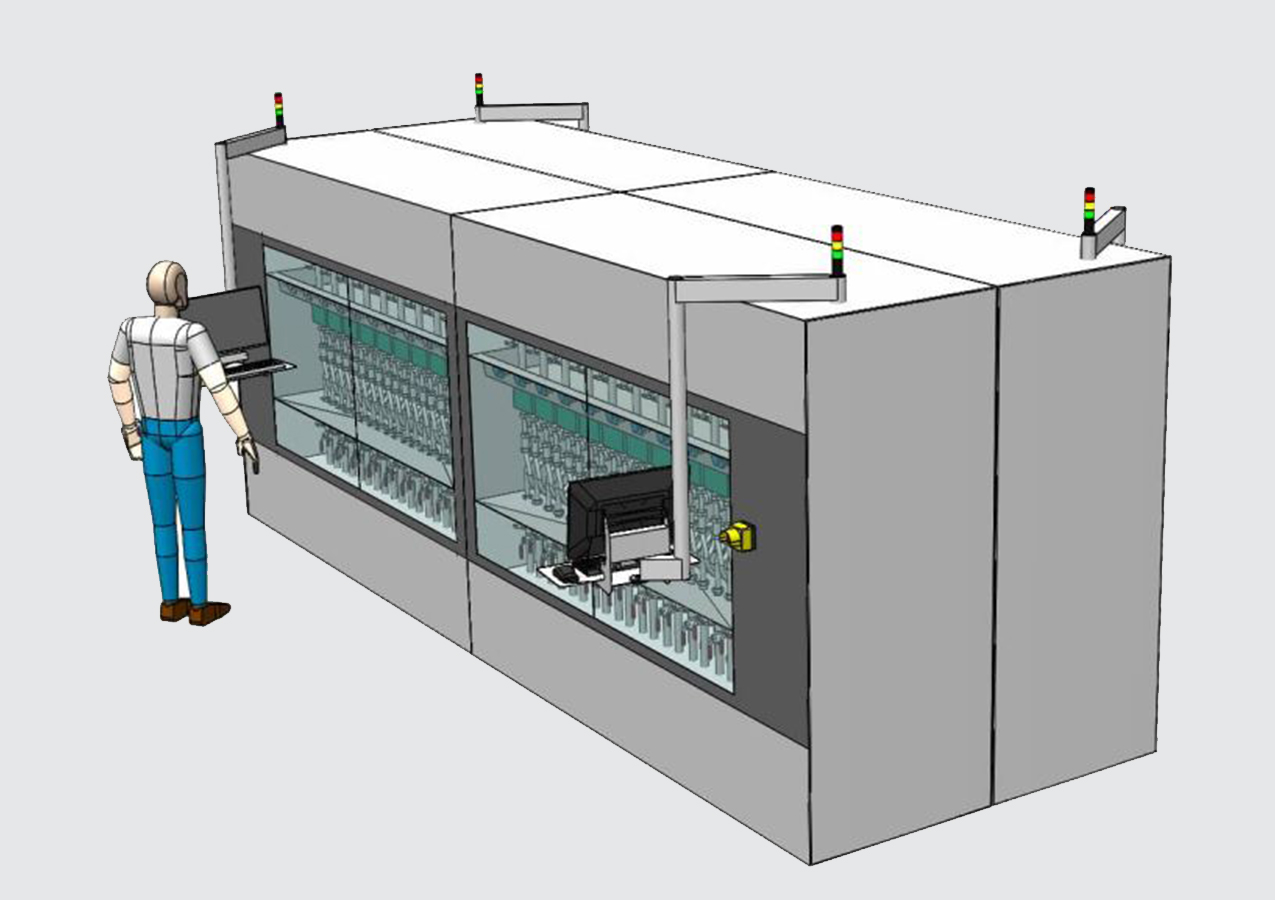

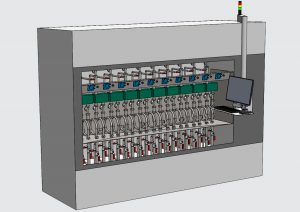

Für jede Bank werden 2 verschiedene Rampen installiert, die jeweils 5 Stück aufnehmen können. Wenn Sie die 4 Module kombinieren, können Sie insgesamt 40 Geräte in 8 verschiedenen Wassertests und 4 verschiedenen Lufttemperaturen aufstellen.

Diese technische Lösung ermöglicht :

• 4 voneinander unabhängige Module.
• Die Wartung eines Moduls, während die anderen Module laufen.
• Eine Vereinfachung der Maschinenstudie.
• Die Möglichkeit, die Anzahl der Testlinien später durch Hinzufügen einer oder mehrerer Bänke zu erhöhen.
• Eine einfache physische Trennung der Bänke aus Gründen der Handhabung oder des verfügbaren Platzes.
