Druckprüfstand für Umwälzpumpen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

Ermöglichen Sie die Durchführung eines Druckfestigkeitsprüfstandes für die gesamte Palette der von unserem Kunden hergestellten Umwälzpumpen. Der Prüfstand muss 3 Tests durchführen können:

• Crash-Test (Produktbruch)
• Druckfestigkeit
• Leckagetests nach Kundenrückgabe.

Problematik

Entwurf und Bau eines Prüfstands für die Durchführung von Druckwiderstandsprüfungen an Kesselumwälzpumpen und hydraulischen Einheiten, mit einer Feinsteuerung des Drucks gemäß parametrierbarer Druckprofile. Besondere Aufmerksamkeit wird dem Sicherheitsaspekt gewidmet.

Lösung und Ergebnis

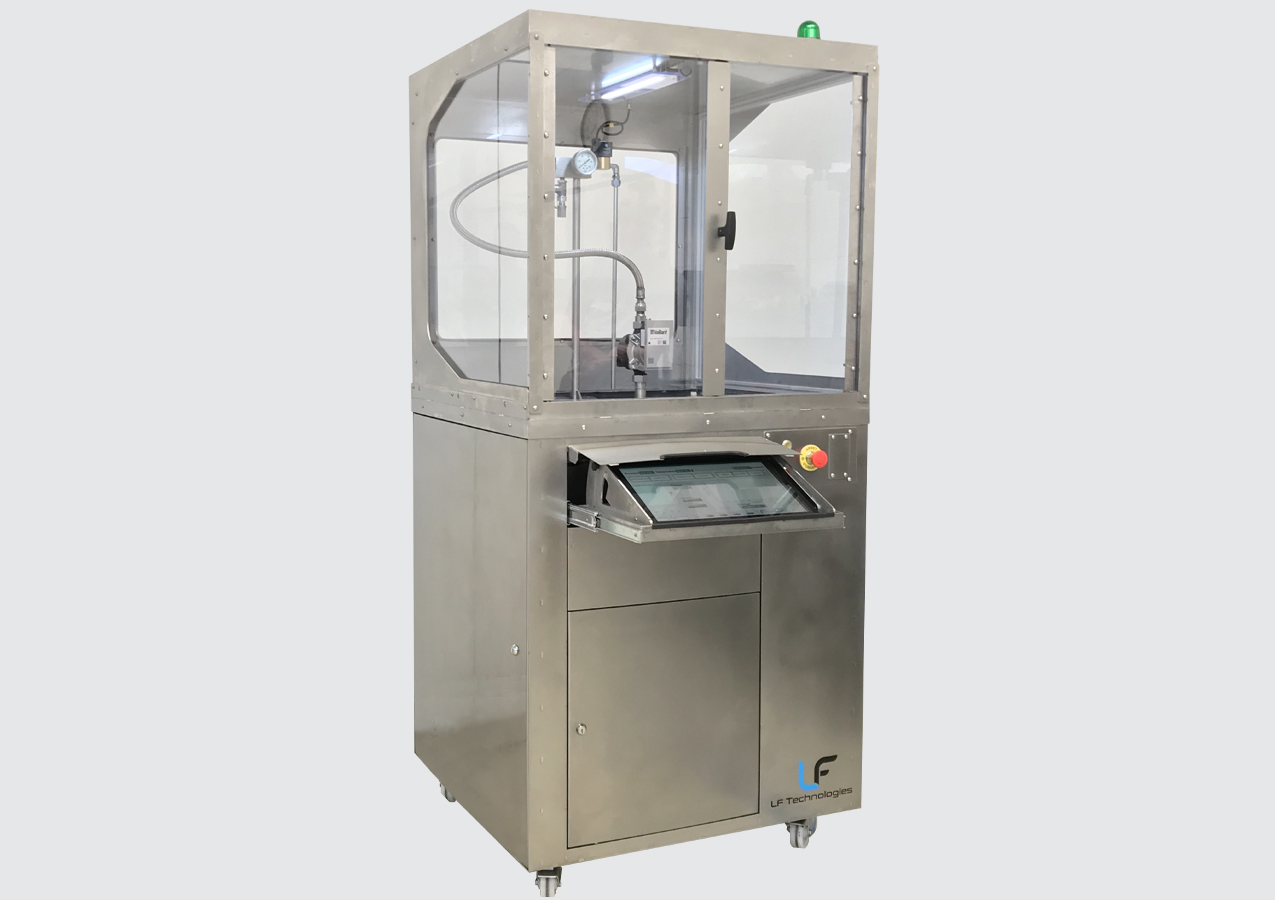

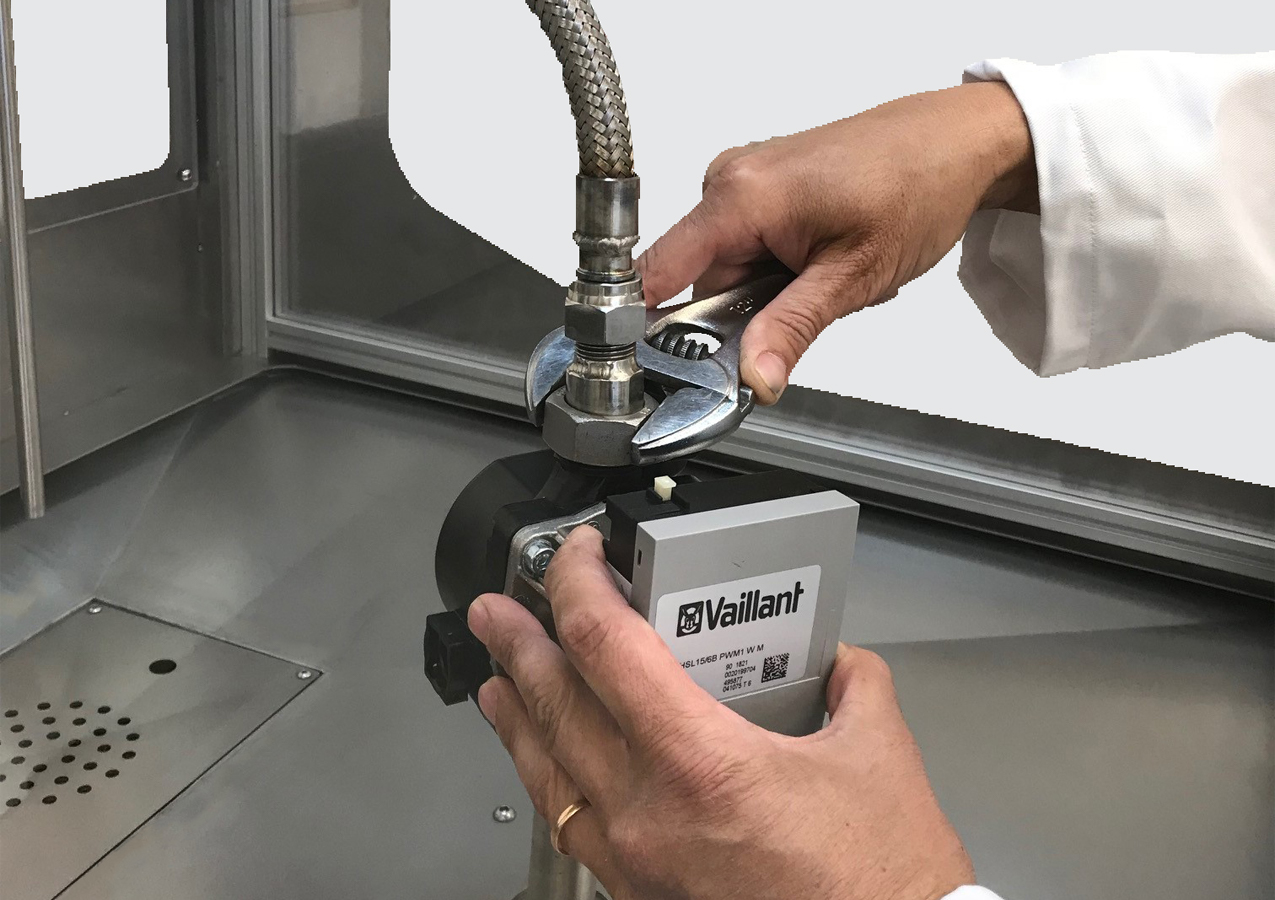

Der Testbereich ist auf einem Rahmen positioniert, in dem sich die Spüle befindet, die die abfließenden Flüssigkeiten auffängt. Die zu testende Probe wird in der Mitte der Spüle angeschlossen.

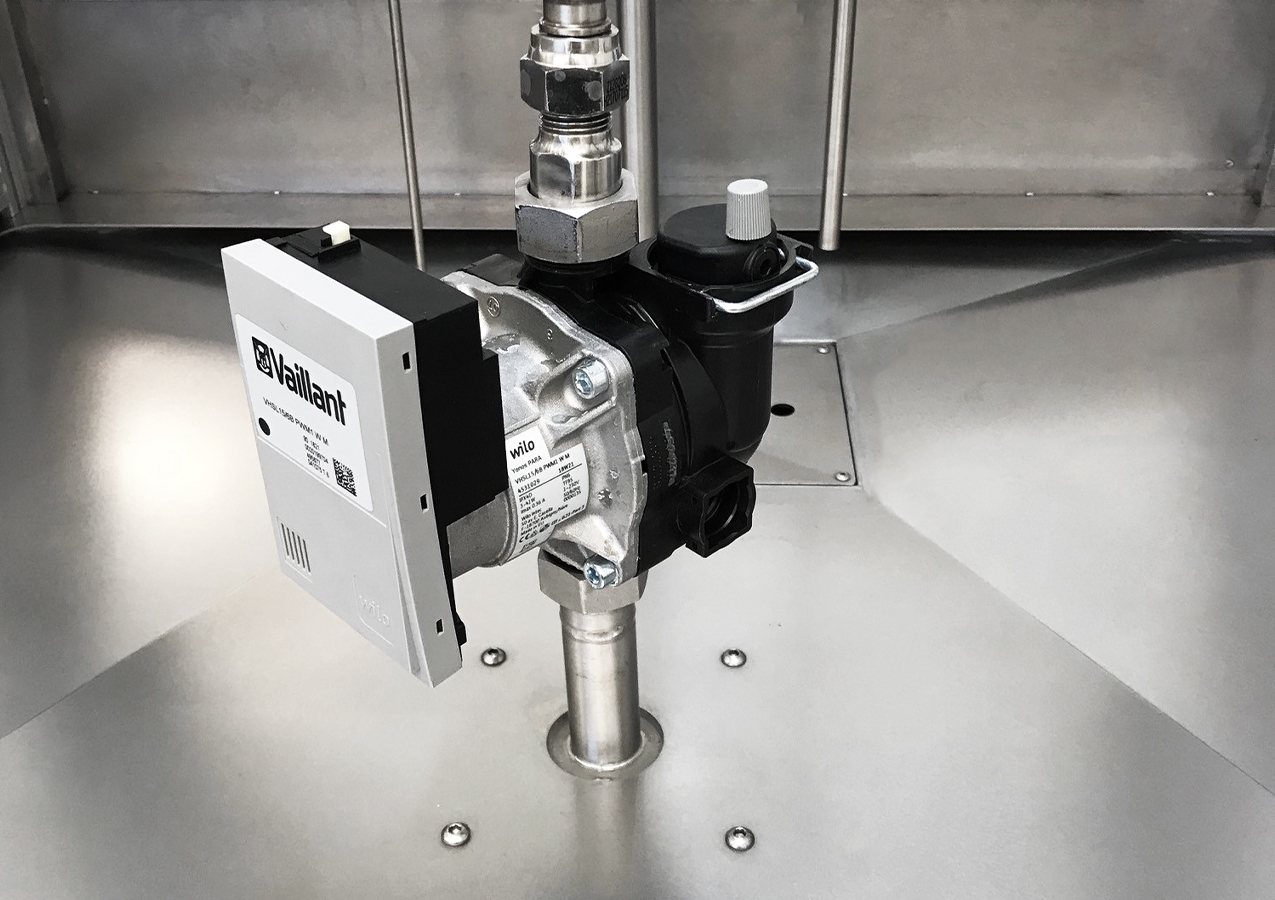

Das getestete Pumpengehäuse wird in einen geschlossenen Kreislauf eingesetzt. Um einen Druckanstieg gemäß einer programmierten Rampe zu erzeugen, taucht ein Tauchkolben in den Kreislauf ein, um das Volumen zu reduzieren und den Druck über einen Drucksensor zu erhöhen.

Die Pumpe (Umwälzpumpe), die bis zur Zerstörung getestet werden soll, wird nicht mit Strom versorgt.

Um das Personal im Falle eines Produktbruchs zu schützen, ist der Testbereich mit Polycarbonatverkleidungen und -türen ausgestattet. Ein Sicherheitsdruckschalter verhindert einen Druck von mehr als 3,5 bar, wenn die Türen geöffnet sind, und verriegelt die Türen, wenn der Druck den Schwellenwert des Druckschalters überschreitet. Ein Not-Aus-Knopf und ein Watchdog ermöglichen den sofortigen Abbruch des Tests.

Die während der Testphasen gemessenen Druckdaten werden im Tabellenformat in einer Textdatei gespeichert. Die Daten können problemlos mit einem Excel-Programm verarbeitet werden.

Der Druckprüfstand ermöglicht es, das Produkt zu charakterisieren, um Lecks zu erkennen und den Berstdruck bis zu 60 bar zu messen. Der Kunde kann sein Produkt auf der Grundlage der Ergebnisse verbessern.
