Ausdauerbank für Türen und Fenster

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

Durchführung von Dauertests an allen Arten von Fenstern und Türen gemäß der Norm NF EN 1191 (Fenster und Türen – Widerstand gegen wiederholtes Öffnen und Schließen).

Problematik

Der Prüfstand sollte mobil (leicht transportierbar) sein und die Durchführung von Tests an bestehenden Stahlportalen ermöglichen.

Lösung und Ergebnis

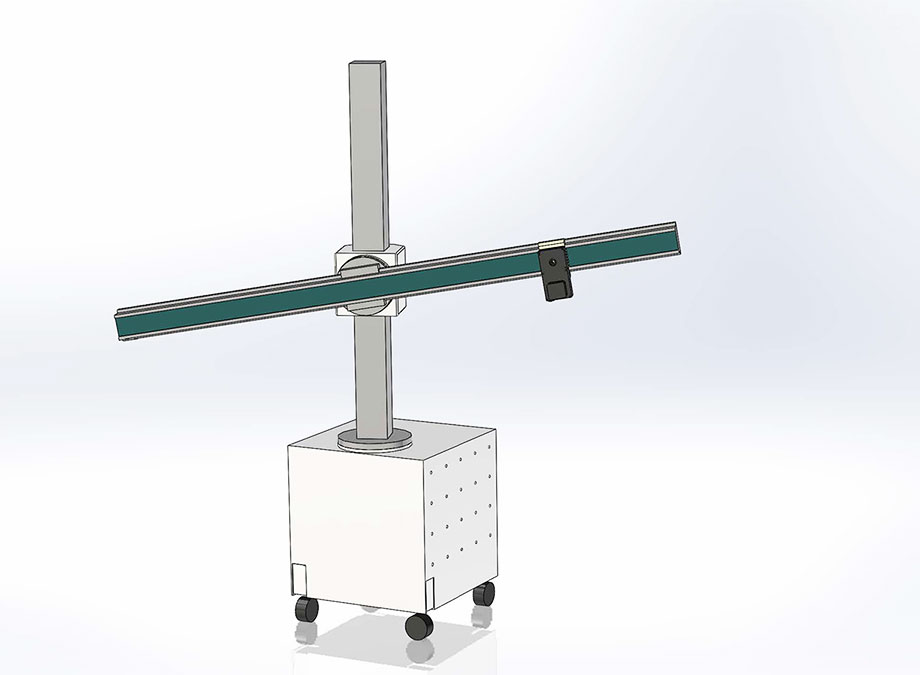

Der Prüfstand besteht aus :

• 1 Sockel auf Füßen mit einziehbaren Rädern, die den Transport der Bank ermöglichen.
• 1 Drehachse zur Betätigung der Fensterflügel (zyklisch)
• 1 lineare Achse zur Betätigung der Fensterflügel (zyklisch)
• 1 Rotationsachse und 1 Linearachse für die Bedienung der Hardware (zyklisch)
• 1 motorisierte Vertikalachse
• 1 manuelle Einstellung der Achse in Ausrichtung und Position
• 1 Steuerungssoftware

Aktoren für die Bedienung der Schließvorrichtung

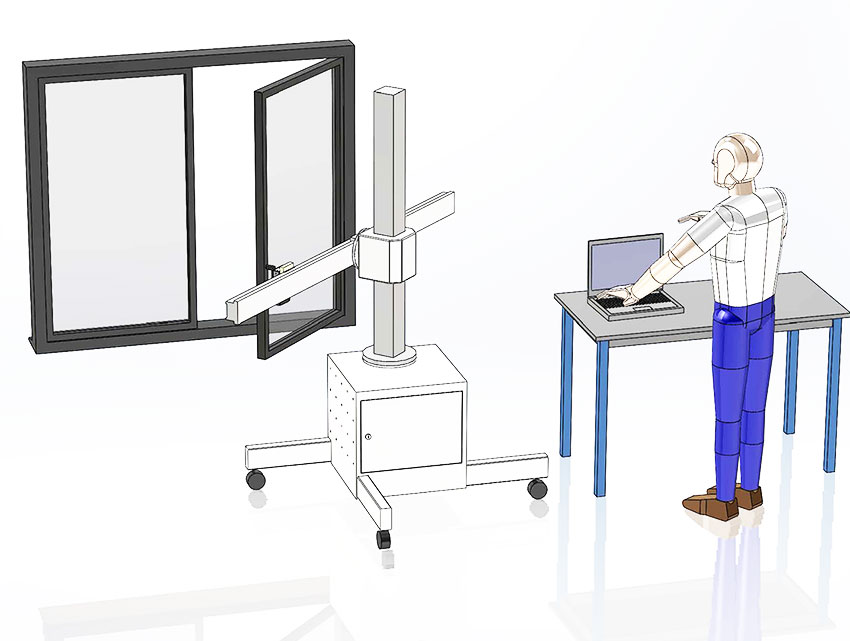

Der Drehantrieb wird zur Betätigung der Griffe verwendet. Er ist mit einem Drehmoment- und Bewegungsmesser ausgestattet und kann in Position, Geschwindigkeit und Drehmoment gesteuert werden. Der Linearantrieb wird verwendet, um die Verriegelungen der Schränke zu betätigen. Er ist mit einer Kraft- und Wegmessung ausgestattet und kann in Position, Geschwindigkeit und Kraft gesteuert werden.

Steuerung

Die Software, die den Prüfstand steuert, ist einfach und intuitiv zu bedienen. Die automatischen Testszenarien sind programmierbar. Die charakteristischen Werte jedes Zyklus (Zyklusnummer, Maximalkraft, Minimalkraft, Durchschnittskraft, Position usw.) und alle Kraft-Weg-Kurven werden in einer speziellen Datei gespeichert.

Dieser mechanische Prüfstand führt “Typ”-Tests durch, um zu überprüfen, ob die getesteten Produkte alle spezifizierten Eigenschaften besitzen. Dieser Prüfstand wird in verschiedenen Testlabors verwendet, um die Lebensdauer von Produkten unter Ermüdung zu testen, bevor sie auf den Markt kommen.
