Prüfstand für Wasserhähne – statischer und zyklischer Druck
- Standardtests gemäß den Normen (Beispiel NF077-doc tech 3)
- Form der programmierbaren Druckzyklen
- Einfache und schnelle Montage von Wasserhähnen und Armaturen in jeder beliebigen Form
- Automatische Abschaltung bei Auslaufen des getesteten Produkts
Getestete Produkte
Branchen
Hauptfunktionen
Dieser Armaturenprüfstand dient zum Testen von Armaturen und Armaturenzubehör (Schläuche) auf Dichtheit und Druckfestigkeit.
Der Prüfstand kann statische Drucktests bis zum Bersten und Druckwechseltests zur Simulation von Wasserschlägen durchführen.
Betriebsart
Das zu testende Produkt wird an die Anschlüsse an der Fassade angeschlossen. Das Produkt wird über manuelle Ventile zugeführt oder entlüftet.
Der Prüfstand ist mit einem Druckerzeugungssystem ausgestattet, das durch einen motorisierten Tauchkolben realisiert wird, der das Wasser im Kreislauf komprimiert. Die Bewegung des Kolbens des Druckgenerators ergibt eine Volumenmessung. Eine abrupte Veränderung dieses Volumenmaßes ermöglicht die Erkennung eines Lecks oder eines Berstens.
Das System ist mit einem Selbstlernsystem ausgestattet, das eine automatische Anpassung der Parameter der Druckzyklen gewährleistet, die die Form des Druckzyklus ohne Eingriffe des Benutzers optimiert.
Der Testbereich ist mit einer transparenten Haube ausgestattet, die über einen Sicherheitsschalter verfügt, der die Druckbeaufschlagung unterbricht (oder verhindert), wenn die Haube nicht geschlossen ist.
Eigenschaften des Geräts
Der Prüfstand besteht aus 6 Teilen:
- Das freistehende Gestell aus Edelstahl auf Rollen
- Der Testbereich, einschließlich der Anschlüsse für die zu testenden Produkte und einer Auffangspüle
- Eine transparente Haube mit Schließungserkennungssystem
- Der Hydraulikkreislauf, der das Druckbeaufschlagungssystem umfasst
- Der Schaltschrank
- Die mobile Bedienungskonsole, die den Bildschirm, die Tastatur und die Maus umfasst
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
NF077-doc tech 3

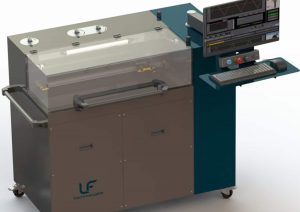

3D – Banc de pression statique et cyclée
3D - Banc de pression statique et cyclée

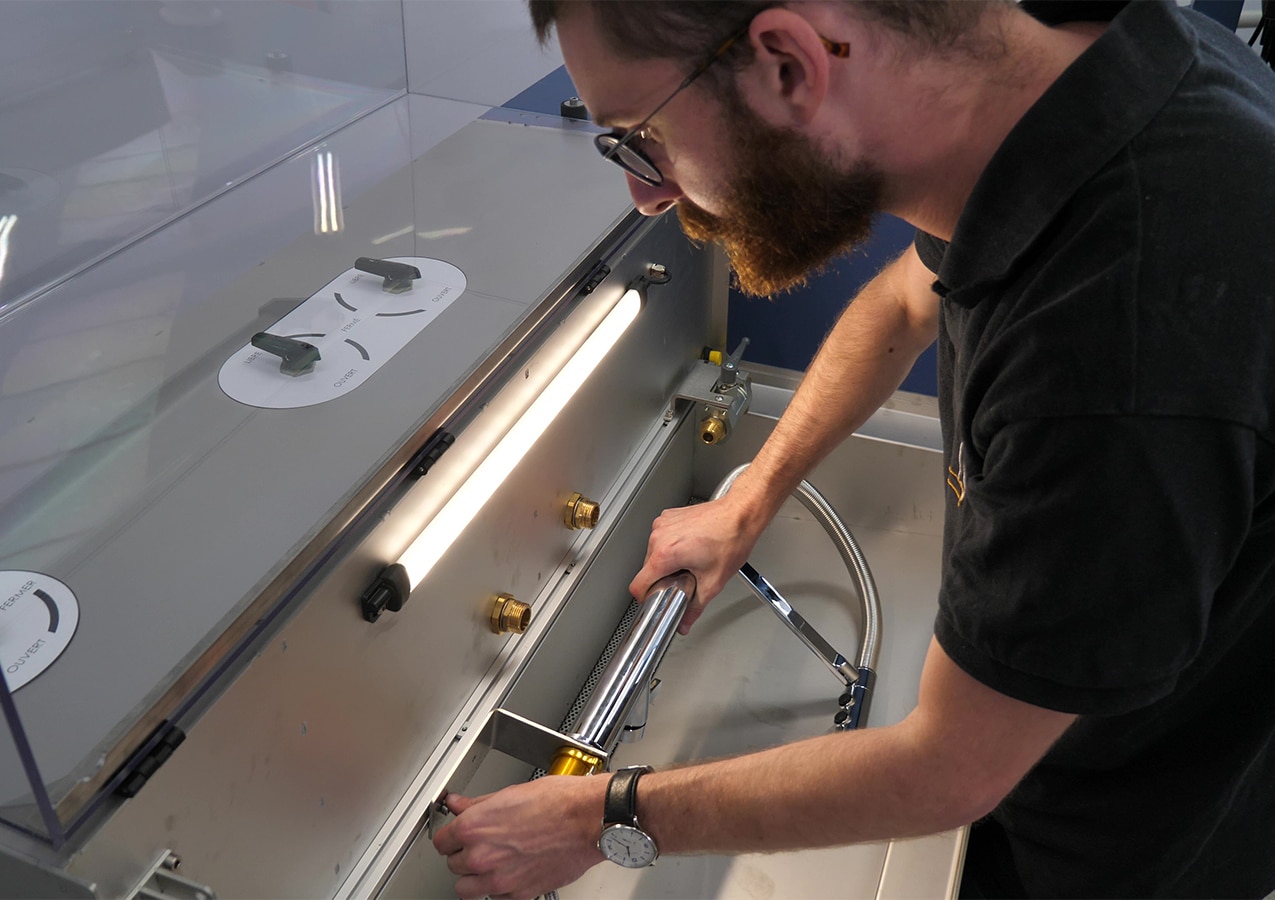

Banc de pression statique et cyclée – installation du robinet
Banc de pression statique et cyclée - installation du robinet

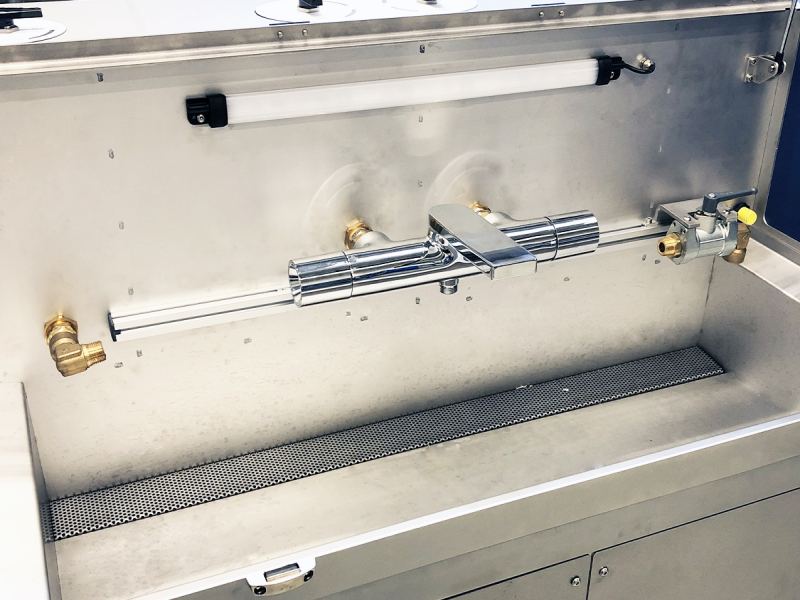

Zone de test banc de pression cyclée
Zone de test banc de pression cyclée

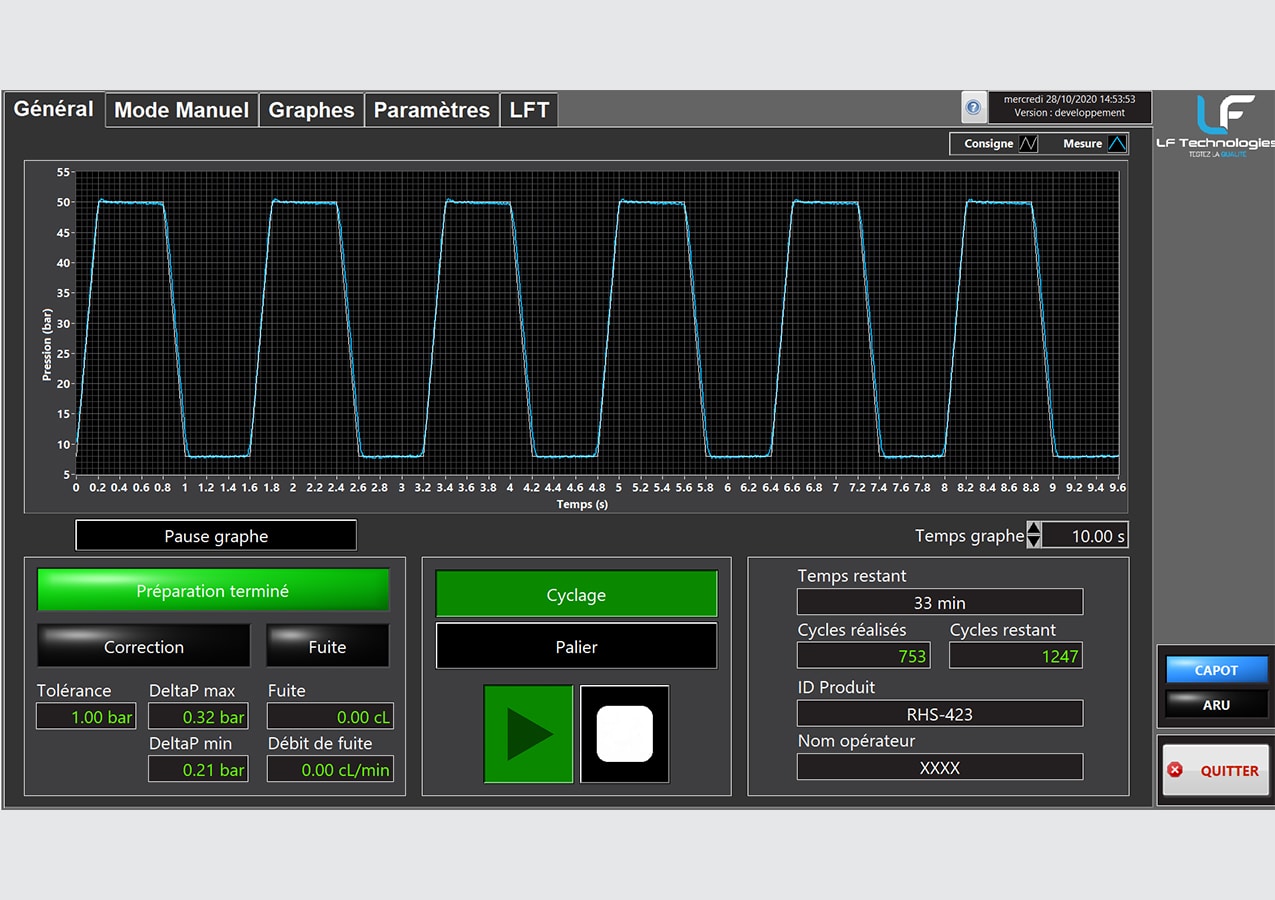

Courbes position pression du banc de pression statique et cyclée
Courbes position pression du banc de pression statique et cyclée

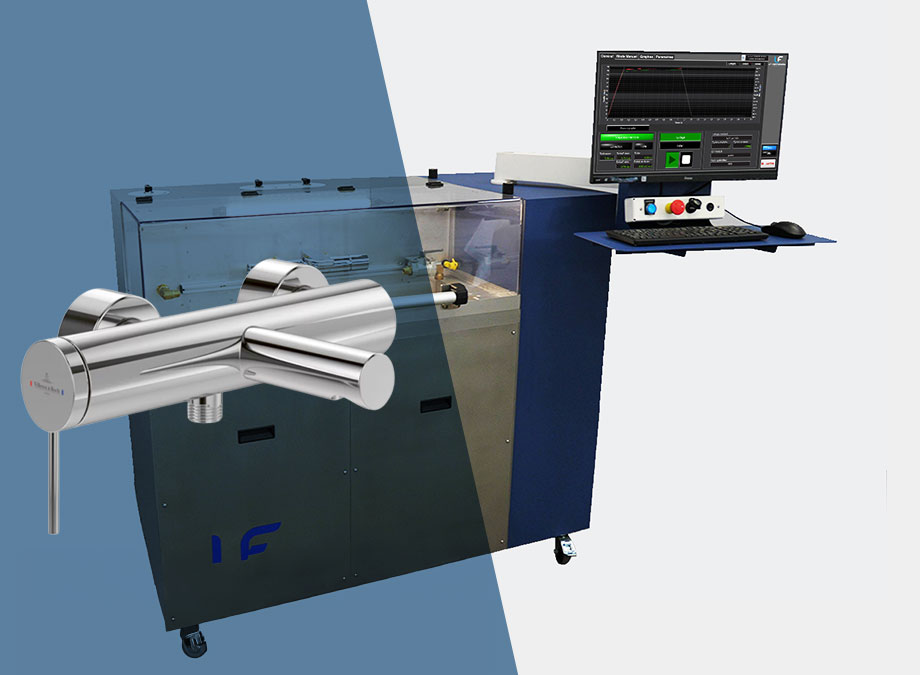

Hydroshock, banc d’essai hydraulique
Hydroshock, hydraulischer Prüfstand zum Testen von Druckstößen

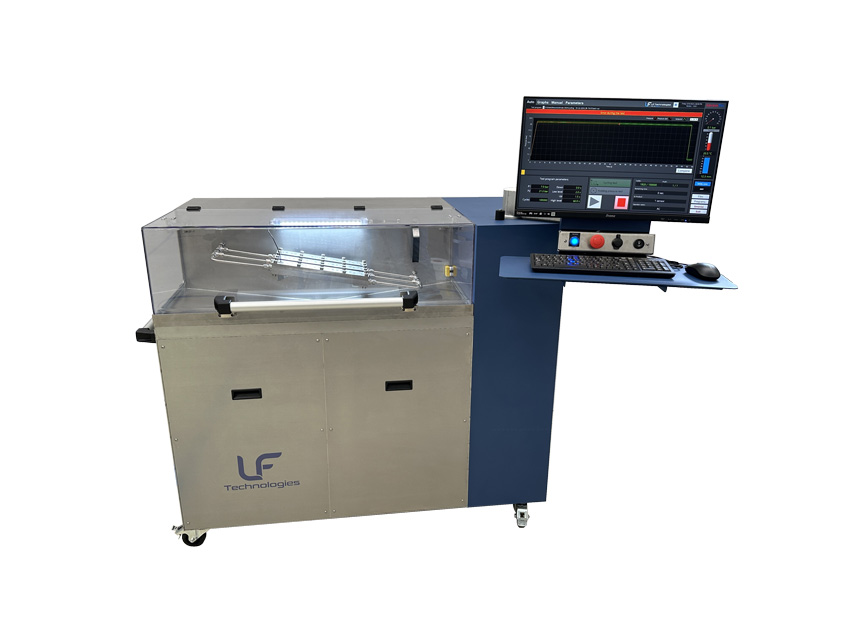

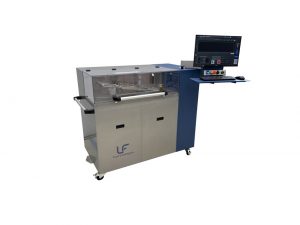

HYDROSHOCK – Banc d’essais hydraulique LF Technologies
HYDROSHOCK - Hydraulischer Prüfstand LF Technologies - Wasserschlagtest
Vorteile von HydroShock
Standardtests nach der Norm
Die Tests werden automatisch durchgeführt und sind entsprechend den gewählten Standards vorprogrammiert.
Reproduzierbarkeit der Tests
Homogenität der Testberichte unabhängig vom verwendeten Prüfstand.
Automatische Testberichte
Automatische Erstellung und Bearbeitung von Prüfberichten gemäß den ausgewählten Normen.
TECHNISCHE DATEN des Armaturenprüfstands – statischer und zyklischer Druck
Spécifications | HydroShock-50 | HydroShock-100 | HydroShock-200 |
Générateur de pression | |||
Pression statique maximale | 50 bar | 100 bar | 200 bar |
Précision d'asservissement de la pression (en statique) | 1 bar | 1 bar | 2 bar |
Précision de mesure de la pression | 0,5 % | 0,5 % | 0,5 % |
Volume d'expansion maximal | 40 cm3 | 40 cm3 | 20 cm3 |
Pression cyclée maximale | 30 bar | 50 bar | 100 bar |
Fréquence maximale | 1 Hz | 1 Hz | 0,5 Hz |
Dimensions bâti horizontal | |||
Longueur (mm) | 1 300 | 1 300 | 1 300 |
Profondeur (mm) | 700 | 700 | 700 |
Hauteur (mm) | 1 150 | 1 150 | 1 150 |
