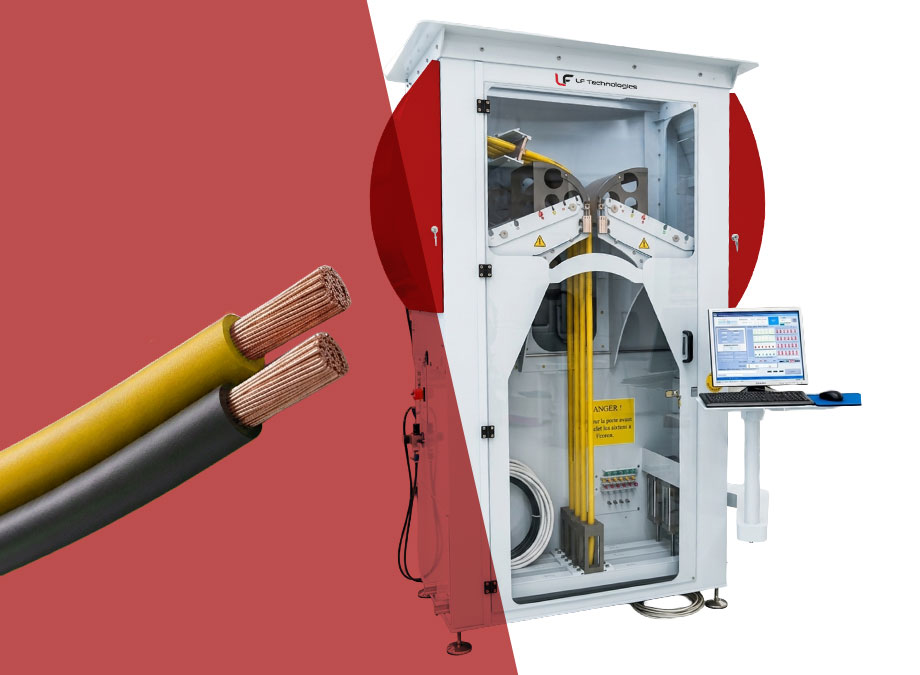

Prüfmaschine für den Wechselbiegetest an Kabeln

Hauptfunktionen

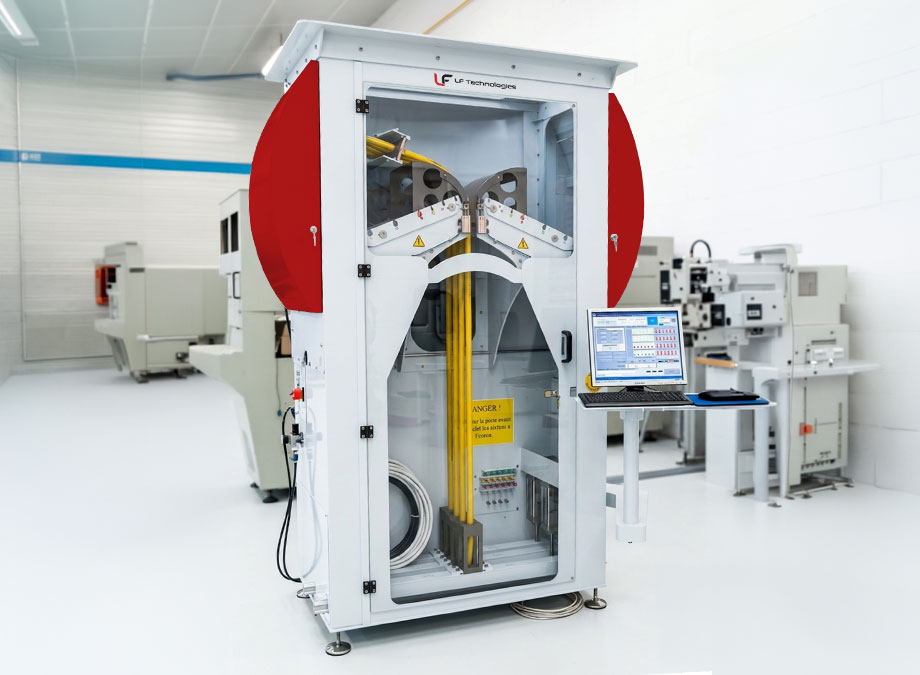

Die FLEXCABLE ist eine Ermüdungsprüfmaschine zur Bewertung der mechanischen Festigkeit von Kabeln, die wiederholten Biegezyklen unter kontrollierter Zugspannung ausgesetzt sind. Sie simuliert die unter realen Einsatzbedingungen auftretenden Belastungen, um die Lebensdauer der Kabel zu bewerten und Bruch- oder Verschleißerscheinungen zu erkennen.

Die Maschine ermöglicht Folgendes:

• Bis zu 4 Seile gleichzeitig prüfen, je nach Durchmesser und erforderlicher Zugkraft.
• abwechselnde Biegezyklen mithilfe eines motorisierten Schwenkarms ausführen.
• Aufrechterhaltung einer konstanten Spannung an jedem Kabel mittels eines pneumatischen Regelsystems.
• Die Maschine ist mit 24 Kanälen zur Überprüfung der elektrischen Durchgängigkeit ausgestattet.
• Anpassung der Prüfgeometrie durch austauschbare Trommeln und die Einstellung der Seilposition.
• Automatische Erkennung eines Leiterbruchs, eines Kabelverschiebens oder des Erreichens der programmierten Zyklusanzahl.
• Prüfparameter mithilfe einer unter LabVIEW entwickelten Software erfassen und speichern.

Betriebsart

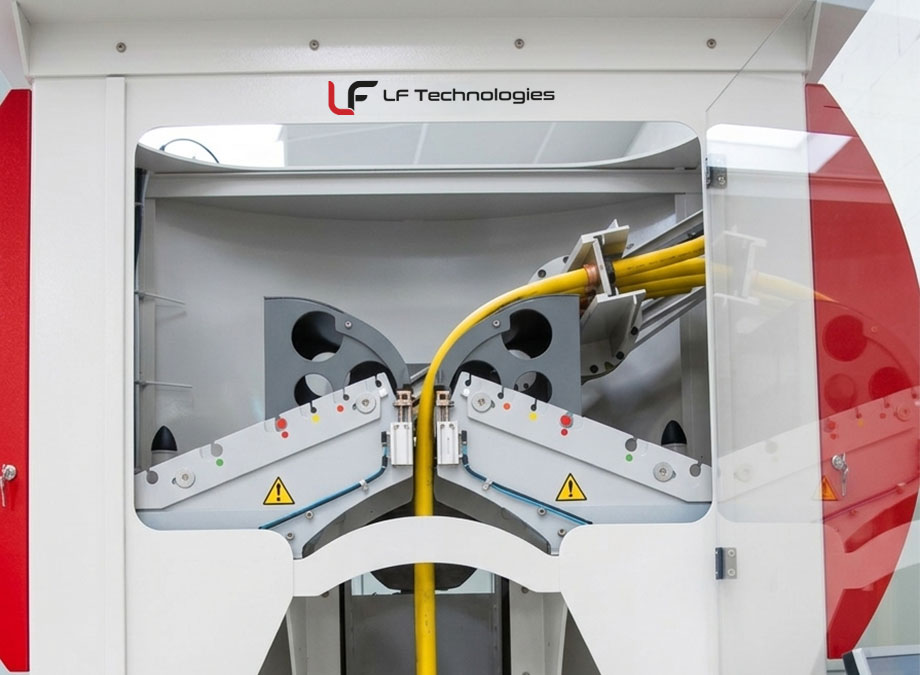

Das zu prüfende Seil wird zwischen zwei Haltevorrichtungen befestigt und anschließend mithilfe des integrierten Pneumatiksystems unter Spannung gesetzt. Es werden Trommeln eingesetzt, die auf den Seildurchmesser und den gewünschten Biegeradius abgestimmt sind, um die für die Prüfung festgelegten Einsatzbedingungen nachzubilden.

Der motorisierte Schwenkarm führt anschließend eine abwechselnde Biegebewegung in einem festgelegten Winkel durch, während die Spannung während der gesamten Testdauer konstant gehalten wird. Die Steuerungssoftware regelt automatisch die Testparameter, zählt die Anzahl der Zyklen und überwacht kontinuierlich die elektrische Durchgängigkeit der Leiter.

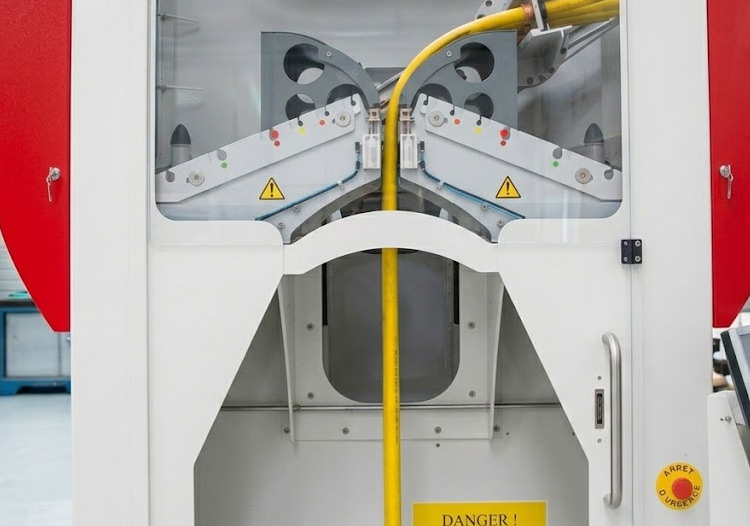

Diese Automatisierung gewährleistet zuverlässige, reproduzierbare Tests, die unter kontrollierten Sicherheitsbedingungen durchgeführt werden.
