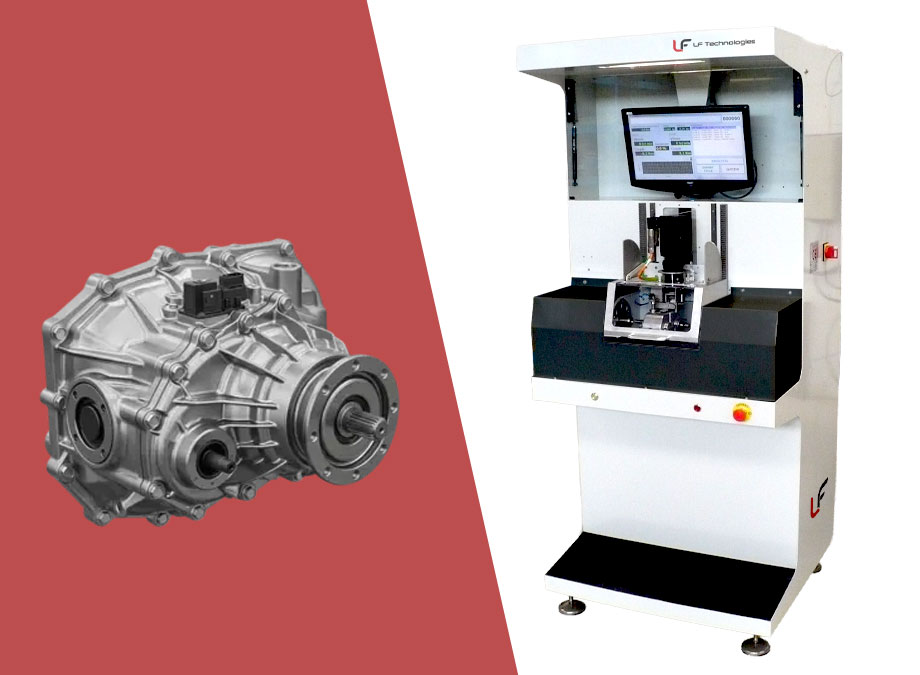

Leistungsprüfstand für Getriebesysteme

Hauptfunktionen

Der Perf-Gearbox ist für die Charakterisierung der mechanischen Leistungsfähigkeit eines Getriebes oder Getriebesystems ausgelegt. Er bildet unterschiedliche Betriebsbedingungen nach, indem die Eingangsdrehzahl und das am Ausgang aufgebrachte Lastmoment geregelt werden, während die wichtigsten mechanischen Größen des Prüfobjekts gemessen werden.

Der Prüfstand ermöglicht insbesondere die Messung von Drehmomenten und Drehzahlen am Ein- und Ausgang, die Berechnung des mechanischen Wirkungsgrads, die Überwachung der Betätigungskräfte sowie die Aufzeichnung der Ergebnisse während programmierter Prüfsequenzen.

Funktionsweise

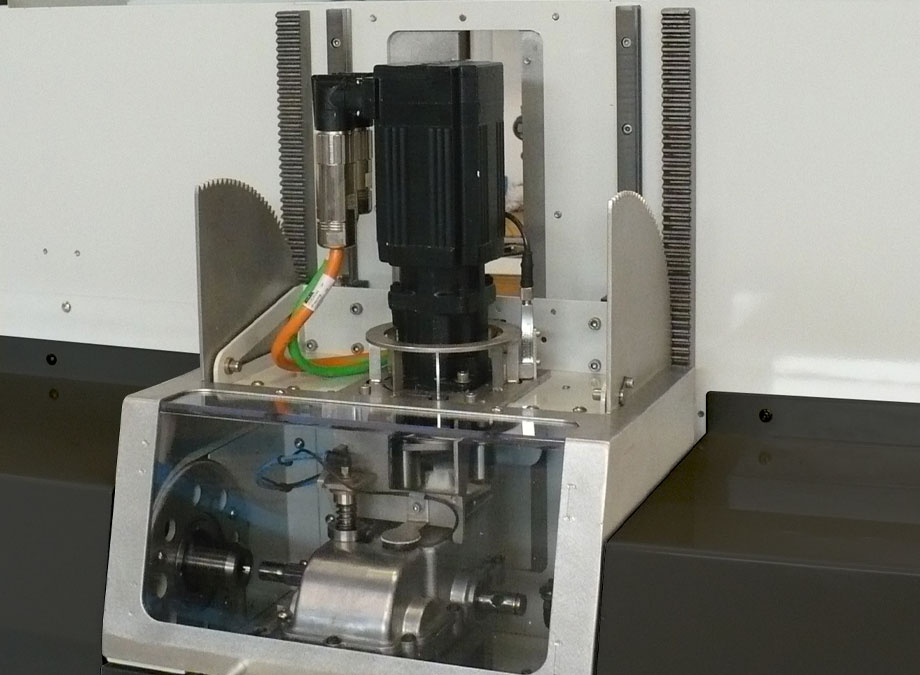

Das Getriebe oder Getriebesystem wird auf dem Prüfstand installiert und mit den Ein- und Ausgangswellen gekoppelt. Ein aktiver motorisierter Antrieb gibt am Eingang des Produkts die programmierte Drehzahl vor, während eine zweite motorisierte Einheit den Ausgang entsprechend einem definierten Drehmoment abbremst.

Drehmomente und Drehzahlen werden kontinuierlich gemessen, um das mechanische Verhalten des Produkts zu verfolgen und seinen Wirkungsgrad zu berechnen. Je nach Konfiguration des Prüfstands kann ein Aktuator zusätzlich die Schaltbetätigung steuern und das für ihre Bewegung erforderliche Drehmoment messen.

Die Steuerungssoftware führt die definierten Prüfsequenzen aus, zeigt die Messwerte in Echtzeit an und archiviert die Ergebnisse. Darüber hinaus kann sie die Überwachung von Geräuschen und Vibrationen integrieren, um die Analyse des Getriebeverhaltens während der Prüfung zu vervollständigen.
