Ergonomie-Prüfstand für Sitze
Der Sitzformgeber ist eine maßgeschneiderte Spezialmaschine, die von LF Technologies entwickelt und hergestellt wurde, um Akteure aus der Luftfahrt, dem Schienenverkehr und der Automobilindustrie bei der Entwicklung, der Optimierung und der ergonomischen Validierung von Sitzen zu unterstützen.
Getestete Produkte
Branchen
Funktionalitäten
Das CS-ComfortLab – ein maßgeschneiderter Sitzsimulator – wurde entwickelt, um unter realistischen Einsatzbedingungen eine getreue Darstellung des mechanischen und ergonomischen Verhaltens eines Sitzes zu ermöglichen.
Die Maschine ermöglicht insbesondere:
- Die Simulation verschiedener Sitzgeometrien durch präzise Anpassung von Sitzfläche, Rückenlehne und Armlehnen
- Die unabhängige oder gruppierte Steuerung der Zylinder der Sitzmatrix
- Die gleichzeitige Messung der auf den Sitz und den Benutzer einwirkenden Stütz- und Scherkräfte
- Die Feinverstellung der Lenden-, Rücken- und Kopfstützen, um verschiedene ergonomische Einstellungen zu ermöglichen
- Das Wiedergeben und Speichern von Konfigurationen für vergleichende und wiederholbare Analysen
- Geeignet für eine breite Palette an Körperformen, einschließlich Benutzer mit einem Gewicht von bis zu 120 kg
Diese Funktionen machen den Conformator zu einem Standardwerkzeug für die objektive Komfortanalyse, bereits ab der Entwurfsphase.
Technologien
Diese Spezialmaschine vereint mehrere von LF Technologies entwickelte und integrierte Technologien in einem ganzheitlichen Ansatz der fortschrittlichen Mechatronik:
- Instrumentierte Matrix mit 52 Zylindern, jeweils ausgestattet mit:
- einer Messung der Auflagekraft
- einer Messung der Scherkraft
-
Mehrachsen-Mechatronik-Architektur, die Folgendes ermöglicht:
- 3D-Verstellung der Sitzfläche
- Neigung der Rückenlehne
- 2D-Verschiebung des Bodens
- Gesamtneigung der Maschine
- Aktives Sicherheitssystem mit automatischer Erkennung von Störrisiken und sofortigem Stopp der Bewegungen
- Software-Steuerung unter LabVIEW, speziell für diese Anwendung entwickelt
- Spezielle Mensch-Maschine-Schnittstellen, auf die über einen PC und ein über WLAN verbundenes Tablet zugegriffen werden kann
- Offene, programmierbare Schnittstellen, die die Integration benutzerspezifischer Entwicklungen ermöglichen
Alle Technologien sind in einer robusten, zuverlässigen und ausbaufähigen Maschine integriert.
Die Stärken dieser Maschine
Das CS-ComfortLab bietet konkrete Vorteile in jeder Phase der Produktentwicklung:
- Objektivierung des Komforts durch reproduzierbare physikalische Messungen
- Reduzierung der iterativen Testphasen an Prototypen
- Beschleunigung des Konstruktionsprozesses für Sitze
- Zuverlässiger Vergleich verschiedener Architekturen und Einstellungen
- Einfache und intuitive Bedienung, trotz der funktionalen Komplexität
- Erweiterbarkeit der Maschine durch Hinzufügen spezifischer Schnittstellen und Szenarien
- Maximale Sicherheit für den Benutzer, bereits bei der Konzeption berücksichtigt
Diese Spezialmaschine wird somit zu einem echten Entscheidungshilfetool, das der Innovation und der ergonomischen Leistungsfähigkeit dient.

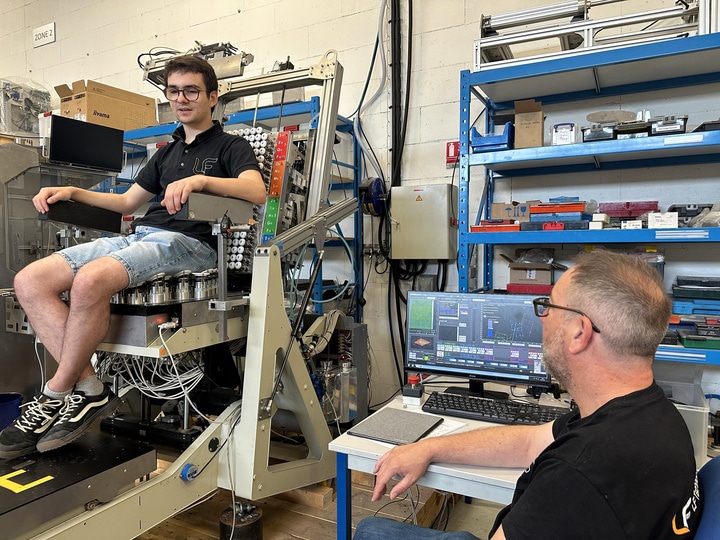

Ergonomie-Prüfstand für Sitze LF Technologies
Ergonomie-Prüfstand für Sitze LF Technologies
Profilansicht des Sitzformers
Profilansicht des Sitzformers
Matrix der Zylinder des Sitzformers
Matrix der Zylinder des Sitzformers
Matrix der Zylinder des Sitzformers
Matrix der Zylinder des Sitzformers
Zoom auf einem Zylinder des Sitzformers
Zoom auf einem Zylinder des Sitzformers
Sitzkonfigurator
Seat conformer at LF Technologies
Vorteile des CS-ComfortLab –
Ergonomie-Prüfstand für Sitze
- Objektive Messung des Komforts
- Realistische Simulation der Anwendungsfälle
- Maßgeschneidertes und skalierbares Tool
Zuverlässige Daten als Grundlage für die Konzeption
Der Sitzkonfigurator ermöglicht es, das Nutzererlebnis in präzise physikalische Messwerte (Auflage- und Scherkräfte) umzuwandeln und bietet damit eine objektive Grundlage für den Vergleich, die Validierung und die Optimierung von Sitzgeometrien.
Bedingungen, die dem tatsächlichen Einsatz nahekommen
Dank ihrer vielfältigen Einstellmöglichkeiten und ihrer mit Sensoren ausgestatteten Zylinderanordnung bildet die Maschine die Positionen, Bewegungen und Wechselwirkungen zwischen dem Sitz und dem Benutzer bei einer Vielzahl von Körperformen originalgetreu nach.
Eine Maschine, die den aktuellen und zukünftigen Anforderungen gerecht wird
Der Konfigurator wurde als maßgeschneiderte Spezialmaschine konzipiert, passt sich den spezifischen Projektzielen an und kann im Laufe der Zeit durch neue Schnittstellen, Szenarien oder Testkonfigurationen erweitert werden.
Ergonomie-Prüfstand für Sitze
Simulation verschiedener Sitzgeometrien und präzise Messung der Wechselwirkungen zwischen Sitz und Benutzer in sitzender Position. Ziel ist es, den Komfort objektiv zu bewerten, um die Entwicklung neuer Sitze für die Luftfahrt- oder Automobilindustrie zu unterstützen und statistische Komfortmodelle unter Einsatzbedingungen zu definieren.
