Wabenausdehnungsmaschine

Hergestelltes Produkt

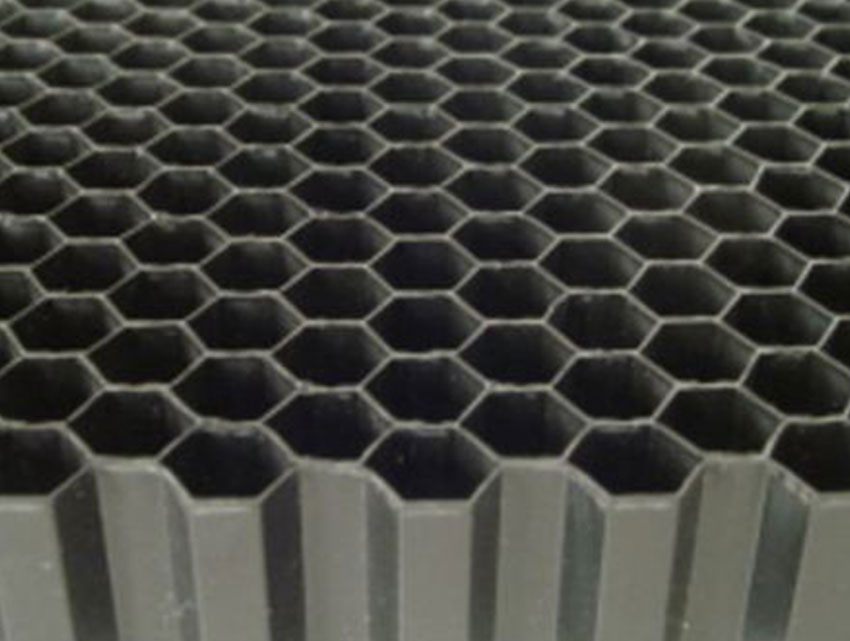

Waben sind Strukturen, die dazu dienen, die Festigkeit eines Elements zu erhöhen und gleichzeitig ein geringes Gewicht zu gewährleisten. Waben werden oft in der Mitte einer Sandwichstruktur platziert und können aus Aluminium, Verbundstoffen, Pappe oder Kunststoff bestehen.

Funktionalität

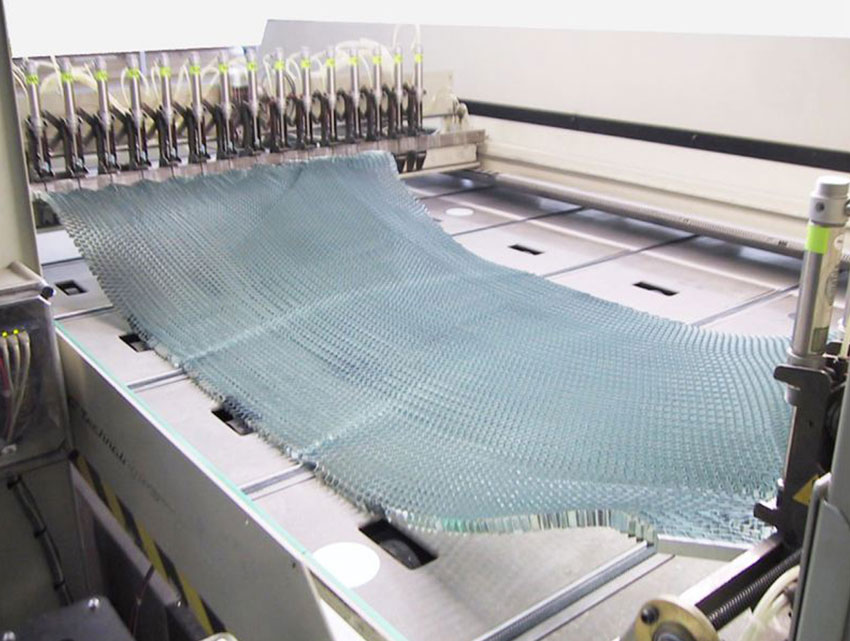

Automatisches Dehnen von Aluminiumwabenplatten mit Hilfe einer Dehnungsmaschine.

Die Wabenschäummaschine muss eine perfekte Wiederholbarkeit, sehr kurze Rüstzeiten und einen hohen Automatisierungsgrad bieten.

Entwurf und Herstellung

LF Technologies entwarf und entwickelte eine Expansionsmaschine nach dem Lastenheft des Kunden, um die geforderte Anwendung perfekt zu erfüllen.

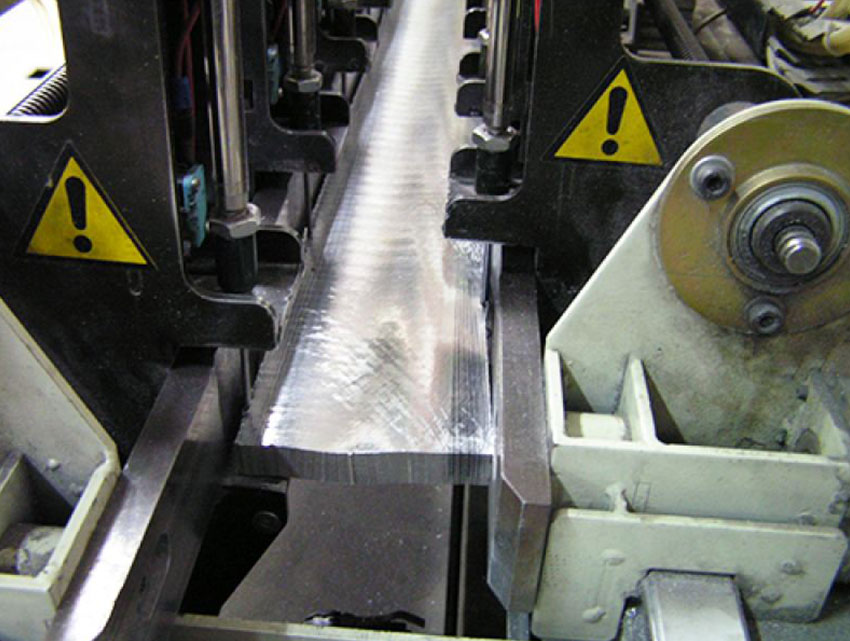

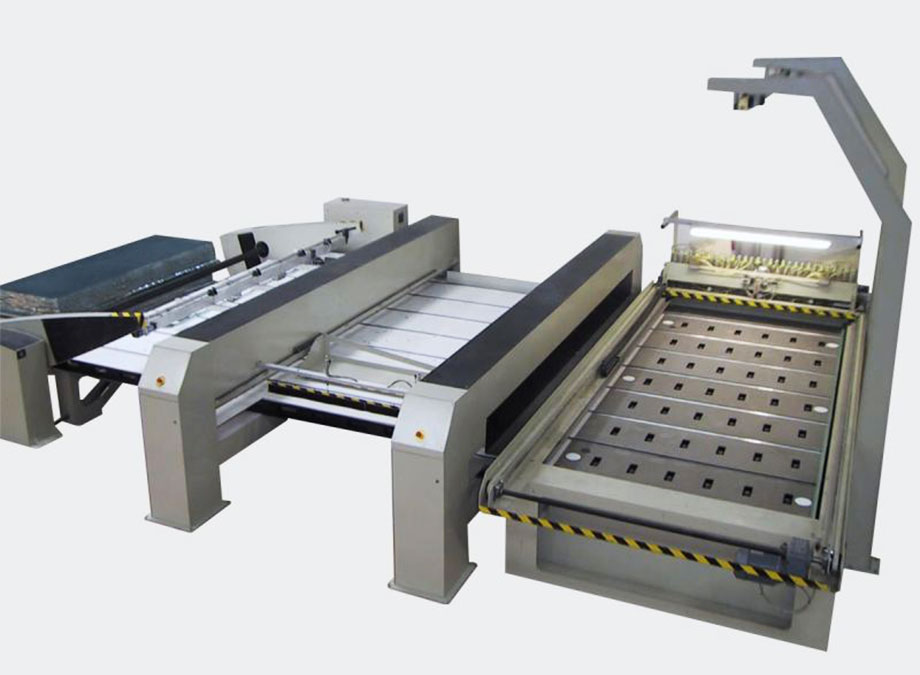

Die Expansionsmaschine besteht aus zwei Querbalken, einem festen und einem beweglichen, die so positioniert sind, dass die Bodenanschläge einen Einführungskorridor für die zu dehnende “Scheibe” der Waben bilden. Diese wird seitlich mit Hilfe eines Schiebers eingeführt und von der beweglichen Traverse unter leichtem Druck gehalten.

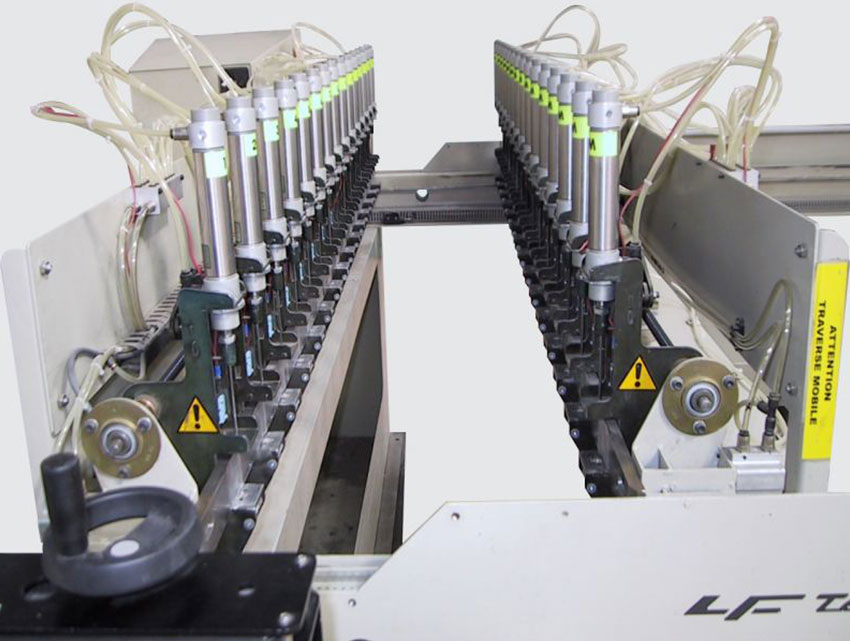

30 Nadeln werden mit Hilfe von etwa 30 Zylindern (15 pro Traverse) nach unten bewegt und beginnen so mit dem Einstich, der der Eindringzone entspricht, bevor sie die unteren Führungsbuchsen durchqueren und sich in diese einfügen, wodurch der Zugzyklus freigegeben wird. Die Maschine hat einen gesamten Ziehweg von 4500 mm. Die maximale Zugkraft kann bis zu 10.000 N betragen.

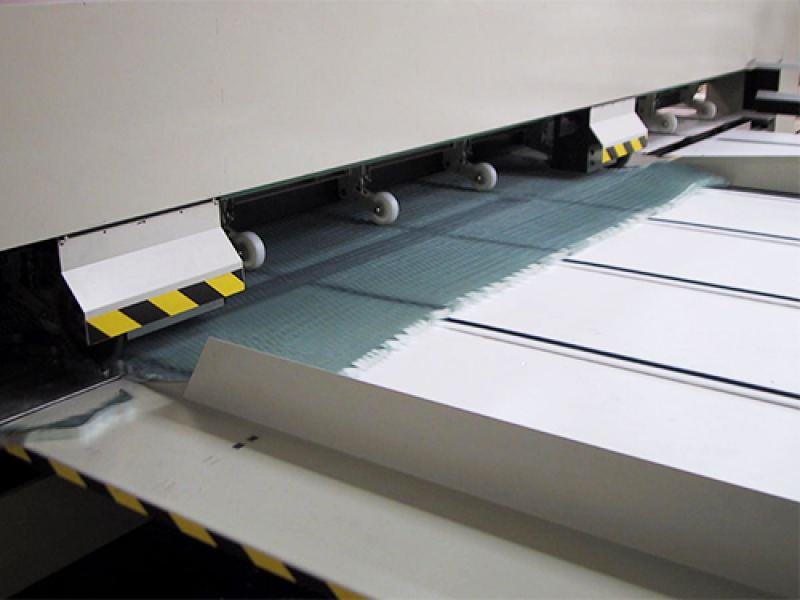

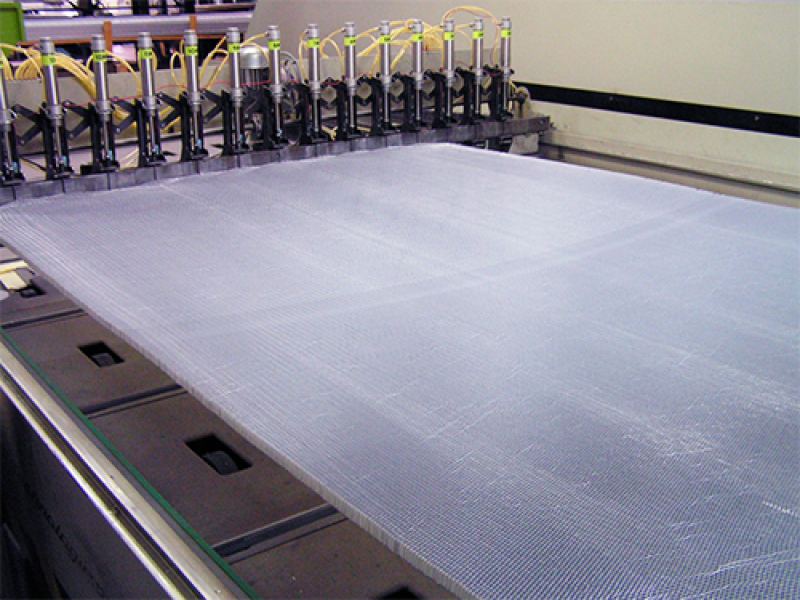

Der Abstand der Nadeln ist motorisiert und wird gesteuert. Während des Streckens bewegen sich die Nadeln automatisch aufeinander zu, um die natürliche Schrumpfung des Produkts in der Breite zu unterstützen.
Die Streckmaschine ist mit einer elektrischen Steuerkonsole ausgestattet, die zur Steuerung der gesamten Anlage dient. Ein PC steuert alle Funktionen der Maschine und ein Schnittstellenbildschirm ermöglicht die Anzeige und Einstellung der verschiedenen Parameter.

Die Sicherheit wird durch 4 Notstopps, ein Haubensystem, das den Bereich der Nadelabsenkung schützt, und gesetzliche Sicherheitsvorkehrungen wie Lichtschranken gewährleistet, um die Paletten mit den fertigen Produkten sicher zu entnehmen.

Die Ausstattung bietet folgende Vorteile:

Vorteile

• Ein hoher Produktivitätsgewinn
• Perfekte Wiederholbarkeit
• Sehr kurze Einstellungszeit
• Höhere Materialausbeute
• Regelmäßigkeit der Expansion
