Vertikaler Prüfstand für Druck 1000 kN / Zug 700 kN
Der vertikale Druck- oder Zugprüfstand misst die Druck- bzw. Zugfestigkeit von Stoßdämpfern, indem er eine vertikale Druck- bzw. Zugkraft auf ein Prüfstück ausübt.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde, ein Entwickler und Hersteller von Stoßdämpfern, wandte sich an uns, um einen vertikalen Prüfstand zu erwerben, mit dem Druck- oder Zugkräfte bei steuerbarer Geschwindigkeit, Position und Kraft aufgebracht werden können.
Hauptfunktionen
Ziel
Bestimmung der Kraft-Weg-Kurve eines Stoßdämpfers bei niedriger Geschwindigkeit.
Problematik
- Eine Maschine, die einfach zu bedienen und im Aufbau ist
- Großer Hub 1 500 mm
- Hohe Kraft: Druck 1000 kN / Zug 700 kN
- Gefahr durch herausspritzendes Elastomer oder Flüssigkeit, die in den getesteten Produkten enthalten ist.
Lösung und Ergebnis
Die Vertikalmaschine wurde entwickelt, um Druck- oder Zugkräfte mit einstellbarer Geschwindigkeit, Position und Kraft aufzubringen.
Ein doppeltwirkender Hydraulikzylinder ermöglicht es, sowohl eine Druckkraft (Ausfahren der Kolbenstange) als auch eine Zugkraft (Einfahren der Kolbenstange) zu erzeugen.
Der nutzbare Hydraulikdruck wird von einer Verstellpumpe erzeugt, die durch ein „Load-Sensing“-System gesteuert wird.
„Load-Sensing“-System: Hydrauliksystem, das den Neigungswinkel des Pumpenflügels einer Verstellpumpe automatisch an die maximal erforderliche Last (Druck) anpasst. Dieses System sorgt stets für einen ausreichenden Druck, optimiert jedoch gleichzeitig den Leistungsbedarf der Pumpe.
Zwei Schutzklappen sind so konstruiert, dass sie den Bediener vor möglichen Spritzern von Elastomeren oder Flüssigkeiten aus den getesteten Produkten schützen.
Getestete Produkte
Zugstoßdämpfer
Es handelt sich um ein mechanisches System, mit dem die Wucht eines Aufpralls gemindert werden kann. Die Aufprallenergie wird vom Stoßdämpfer absorbiert, ohne dass es zu einem Rückprall kommt.
Diese Stoßdämpfer sind entsprechend der Geschwindigkeit und der zu bremsenden Masse ausgelegt.

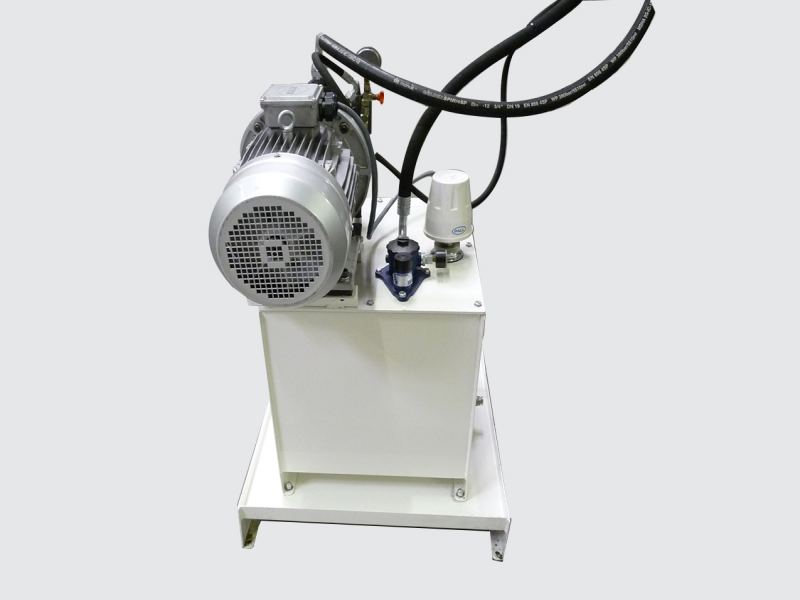

Centrale hydraulique de machine en compression/traction
Centralina idraulica per macchine di compressione e trazione

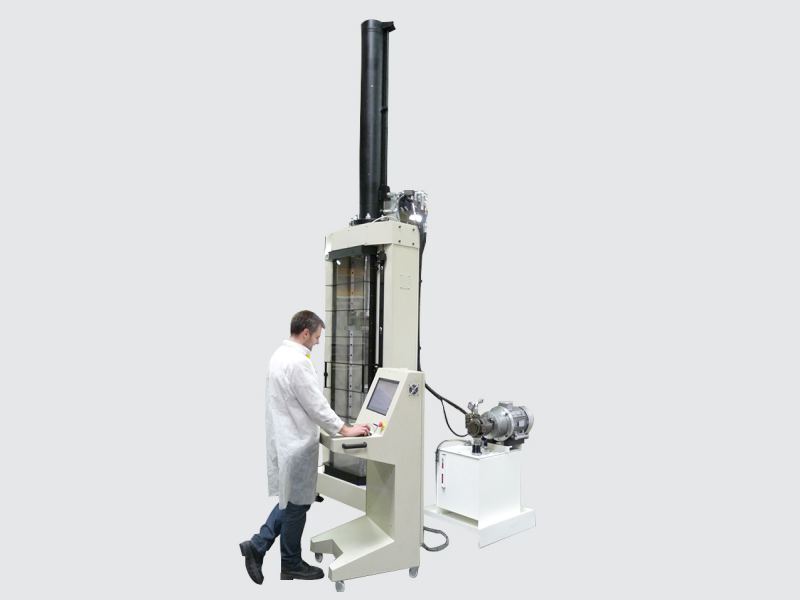

banc-vertical-compression-traction-centrale-hydraulique
banco verticale a compressione e trazione con centralina idraulica

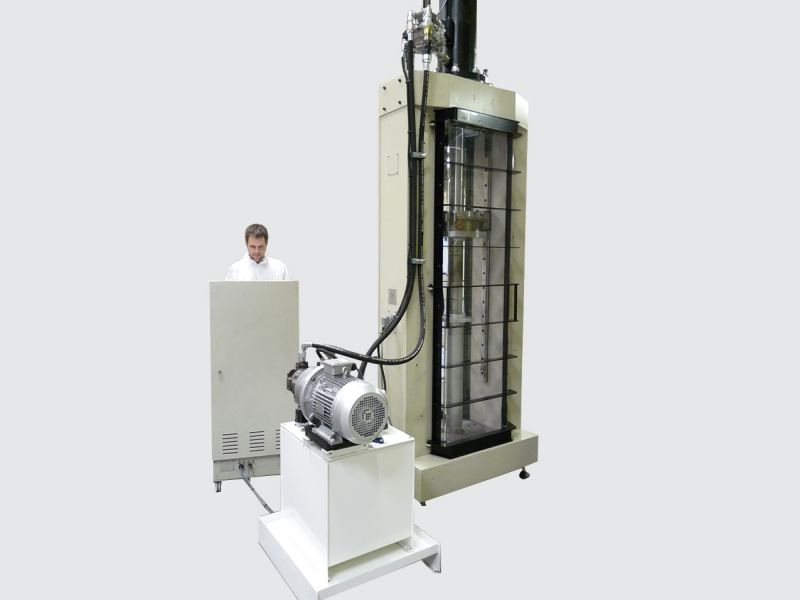

banc-vertical-compression-traction
