Wie lange dauert die mechanische Dauerprüfung von Wasserhähnen nach EN-Norm?

Mechanische Dauerhaftigkeit von Einzel- und Mischventilen – EN 200

Manövrierorgan

Prinzip der Prüfung

Das Prinzip der Prüfung besteht darin, das Stellglied zu überprüfen, indem es eine bestimmte Anzahl von Öffnungs- und Schließbewegungen ausführt, nachdem die Wassertemperatur/der Wasserdruck auf einen bestimmten Wert eingestellt wurde.

Wie lange dauert der Test?

Bei einem einfachen Wasserhahn (d. h. mit nur einem Hebel für Kaltwasser) oder einer Mischbatterie müssen 200 000 Öffnungs- und Schließzyklen mit einer bestimmten Geschwindigkeit durchgeführt werden. Der Zyklus auf dem Prüfstand wird etwa 7 Sekunden dauern und wie folgt aussehen:

• Öffnen der Betätigungsorgane des Wasserhahns (ca. 1 Sekunde)
• Verzögerungszeit in der offenen Position von 2 Sekunden
• Schließen des Wasserhahns (ca. 1 Sekunde)
• 3 Sekunden Zeitverzögerung in geschlossener Position

Es dauert etwa 389 Stunden bzw. 16 Tage, um den Härtetest auf einem einfachen Wasserhahn abzuschließen.

Die Kontrollpunkte nach dem Test

Es muss sichergestellt werden, dass keines der Teile einen Defekt aufweist und dass der Wasserhahn noch die Kriterien für die Dichtheit erfüllt. Das heißt, weder vor noch am Auslassorgan gibt es ein Leck.

Mechanische Dauerhaftigkeit von selbstschließenden Hähnen – EN 816

Manövrierorgan

Prinzip der Prüfung

Das Prinzip des Tests besteht darin, die Armatur einer Reihe von Betätigungen zu unterziehen, um sicherzustellen, dass sie sich langfristig verhält.

Wie lange dauert der Test?

Für einen einfachen Wasserhahn

Der einfache, selbstschließende Wasserhahn wird 210 000 Zyklen durchlaufen. Ein Zyklus entspricht dem Auslösen der Durchflussöffnung durch Drücken des Einfüllknopfes, Warten auf das Ende des Durchflusses + 5 Sekunden. Die Temperatur muss unter 30 °C liegen.

Für einen Mischhahn

Während 70.000 Zyklen auf dem Prüfstand müssen folgende Manöver durchgeführt werden:

Start: Temperatureinstellvorrichtung in Mittelstellung, Mischbatterie geschlossen.

• Öffnungsmanöver und dann loslassen.
• Bewegen Sie den Temperaturregler innerhalb von ca. 1,5 Sekunden in die Kaltwasserposition.
• Warten bis zum Ende des Ablaufs.
• 5 Sekunden lang warten.
• Öffnungsmanöver und dann loslassen.
• Bewegen Sie den Temperaturregler innerhalb von ca. 3 Sekunden in die Warmwasserposition.
• Warten bis zum Ende des Ablaufs.
• 5 Sekunden lang warten.
• Öffnungsmanöver und dann loslassen.
• Bewegen des Temperaturreglers in die Mittelstellung in etwa 1,5 Sekunden.
• Warten bis zum Ende des Ablaufs.
• 5 Sekunden lang warten.

In einem Testzyklus gibt es 3 Bewegungen des Temperatureinstellorgans. Der Wasserhahn wird also insgesamt 210 000 Zyklen durchlaufen (Druck auf das Stellglied + Auslauf + 5 Sekunden Verzögerung).

Wenn wir bei einem Handwaschbecken eine Ablaufzeit von 7 Sekunden annehmen, ergibt sich ein Test, der etwa 758 Stunden / 31,6 Tage dauern wird. Diese Berechnung gilt nicht für eine Dusche, die eine längere Ablaufzeit benötigt. .

Die Kontrollpunkte nach dem Test

Während des Tests darf kein Bruch von Bauteilen, kein Lösen des Sitzes und keine Unmöglichkeit, die Armatur zu bedienen, beobachtet werden.

Mechanische Dauerhaftigkeit von mechanischen Mischbatterien – EN 817

Mechanische Ausdauer des Bedienteils

Prinzip des Tests

Man wird das Stellglied eine große Anzahl von Bewegungen mit Zeitverzögerung unter bestimmten Druck- und Temperaturbedingungen von Kalt- und Warmwasser ausführen lassen.

Wie lange dauert der Test?

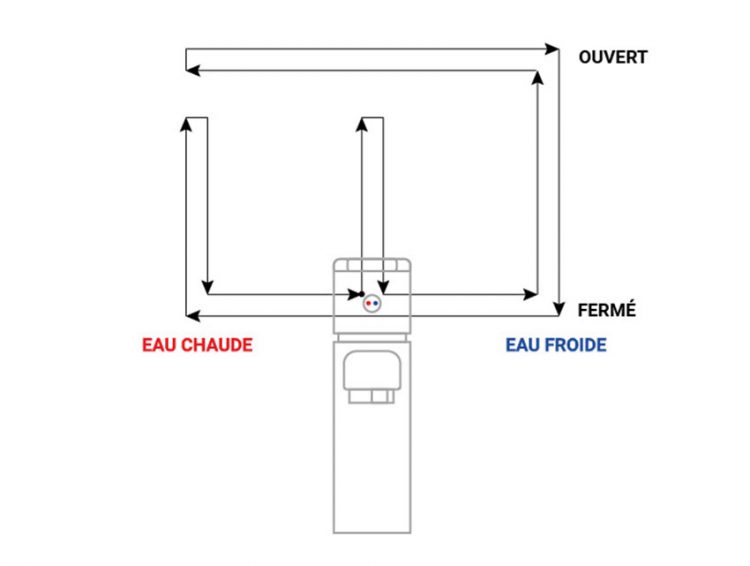

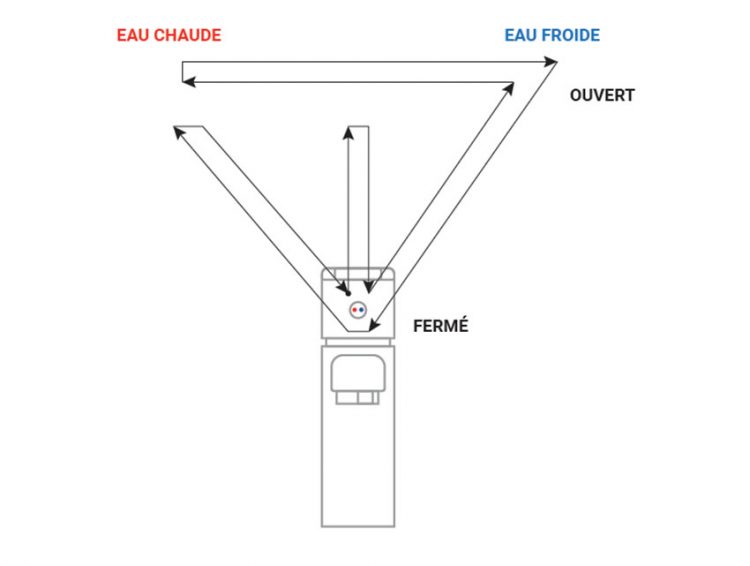

Auf dem Prüfstand wird die mechanische Mischbatterie 70 000 Zyklen durchlaufen, in rechteckigen oder dreieckigen Bewegungen.

Die Kontrollpunkte nach dem Test

Während der Prüfung dürfen keine Teile brechen, klemmen oder lecken. Das Betätigungsmoment darf 3 Nm nicht überschreiten. Der Wasserhahn muss immer die Kriterien für Wasserdichtigkeit erfüllen.

Warum sollten Sie zertifizierte Produkte bevorzugen?

Die Vorteile der Zertifizierung

Zertifizierte Produkte sind eine Garantie für den Verbraucher und ein Zeichen des Engagements für den Hersteller und den Zertifizierer.
Die Vorteile sind zahlreich:

• Ein Produkt anzubieten, das den Erwartungen des Marktes und den Regeln der Kunst des Berufsstandes entspricht.
• den Nachweis erbringen, dass Ihre Produkte den geltenden Normen entsprechen
• das Vertrauen Ihrer Kunden zu stärken und neue Kunden zu gewinnen
• Steigerung der Qualität in Ihrem Unternehmen
• Sich von der Konkurrenz abheben
• Erreichen neuer Märkte

Die Zertifizierung garantiert die Leistung und die Stabilität der Qualität der Produkte. Der Hersteller ist verpflichtet, seine Produktion ständig zu überwachen und die Ergebnisse in Registern festzuhalten, die der Kontrollstelle der AFNOR zur Verfügung gestellt werden.

Prüfstände für Sanitäranlagen

Die Produkte, die das NF-Zeichen tragen, werden auf einem Prüfstand im Labor getestet und kontrolliert, um sicherzustellen, dass sie den Anforderungen entsprechen.
Unsere hydraulischen Prüfstände sind für die Prüfung von Sanitärarmaturen konzipiert und entsprechen den Zertifizierungen und Normen für Sanitärarmaturen.
Leistungsprüfstände, Dauerprüfstände und Prüfstände: Alle unsere Prüfstände ermöglichen die Durchführung von hydraulischen Tests an Ihren Sanitäranlagen.
Unsere hydraulischen Leistungsprüfstände können verschiedene Produkttypen testen (Kartuschen, mechanische oder thermostatische Ventile…) und entsprechen den Problemen von Herstellern, Händlern oder Testlabors.
Um die ordnungsgemäße Funktion von Rohrleitungen zu kontrollieren, die Konformität von Spülkästen oder die Konformität von Heizbändern zu überprüfen, nutzt das CSTB unsere hydraulischen Prüfstände für zahlreiche Arten von Armaturen und Sanitärarmaturen. Die hydraulischen Prüfstände garantieren die Konformität der Eigenschaften Ihres Produkts und seines Mehrwerts auf dem Markt.

Um mehr über Normen und Zertifizierungen zu erfahren, lesen Sie unseren Artikel über Normen und Markierungen von Armaturen in Frankreich und der Welt.

Mechanische Dauerhaftigkeit von thermostatischen Mischventilen – EN 1111

Sequentielles Steuerorgan

Prinzip des Tests

Bei dieser Prüfung werden die Folgesteuerungsorgane einer bestimmten Anzahl von Öffnungs- und Schließvorgängen unterzogen.

Wie lange dauert der Test?

Das Steuergerät wird 200 000 Öffnungs- und Schließzyklen bei einer Öffnung von mindestens 75 % seines Hubs durchlaufen.

Ablauf des Testzyklus auf dem Dauerprüfstand :

• Öffnen der Stellteile um mindestens 75% ihres Hubs (2 Sekunden)
• Zeitverzögerung von 1 bis 2 Sekunden
• Schließen der Steuerorgane (2 Sekunden)
• Zeitverzögerung von 2 bis 3 Sekunden

Die Testzeit wird auf 500 Stunden oder 20,8 Tage für die sequenziellen Steuerorgane geschätzt.

Die Kontrollpunkte nach dem Test

Während der gesamten Testdauer darf es zu keiner Fehlfunktion eines Bauteils kommen. Nach 50 000 Öffnungs- und Schließzyklen muss die thermische Leistung immer noch den Anforderungen der Norm entsprechen. Nach 200.000 Öffnungs- und Schließzyklen muss die Dichtheit des thermostatischen Mischers den geforderten Kriterien entsprechen.

Dauertest von Umkehrverschlüssen

Prinzip des Tests

Bei dieser Prüfung wird die kombinierte Öffnungs-/Schließ- und Umkehrvorrichtung einer bestimmten Anzahl von Öffnungs- und Schließvorgängen unterzogen.

Wie lange dauert der Test?

Der Shutter-Wechselrichter muss 100.000 Zyklen für jeden Strömungsmodus durchlaufen.

Die folgenden Schritte definieren einen Prüfstandszyklus :

• den Abfluss zu Ausgang 1 öffnen und 1-2 s lang in dieser Position bleiben
• den Wasserhahn schließen und für eine Haltezeit von 2-3 s in dieser Position bleiben
• den Abfluss zu Ausgang 2 öffnen und 1-2 s in dieser Position bleiben.
• das System bei Nulldurchfluss in die geschlossene Position manövrieren und für eine Haltezeit von 2-3 s in dieser Position bleiben.

Daraus ergibt sich ein Test, der etwa 500 Stunden oder 20,8 Tage dauern sollte.

Die Kontrollpunkte nach dem Test

Während der Prüfung darf es zu keinem Ausfall irgendeines Bauteils kommen. Überprüfen Sie nach den 100 000 Öffnungs- und Schließzyklen die Dichtheit des thermostatischen Mischers, indem Sie die erforderlichen Tests durchführen.

Thermostatisches Element

Prinzip der Prüfung

Bei der Prüfung wird das thermostatische Element einer bestimmten Anzahl von Betriebszyklen unterzogen.

Wie lange dauert der Test?

Die Temperatursteuerungsorgane werden 50 000 Zyklen ausgesetzt. Ein Zyklus entspricht der Bewegung von der Startposition in die Endposition und zurück in die Startposition. Während des Zyklus wird das Temperatursteuerungsorgan zwischen der Kalt- und Warmwasserposition um 80 bis 90 % des möglichen Hubs bewegt, wobei es nicht bis zu den Anschlägen geht und mindestens 5 s lang in den Stopp-Positionen am Ende der Bewegung verbleibt.

Die Prüfung des thermostatischen Elements wird etwa 194 Stunden oder 8,1 Tage dauern.

Die Kontrollpunkte nach dem Test

Während der Prüfung darf es zu keinem Ausfall irgendeines Bauteils kommen. Das Betätigungsmoment des Betätigungsorgans darf 1,5 Nm nicht überschreiten. Nach Abschluss des Prüfstandtests muss die Mischbatterie auf Dichtheit und thermische Leistung geprüft werden.

Wasserhahn mit elektronischen Öffnungs- und Schließmechanismen – EN 15091

Bewegliche Teile

Prinzip der Prüfung

Wir werden den Hahn einer großen Anzahl von Betriebszyklen auf einem Prüfstand unterziehen, um sein langfristiges Verhalten zu sehen. Wir werden den Hahn aktivieren und ihn gemäß den Anweisungen des Herstellers schließen lassen.

Wie lange dauert der Test?

Für einen einfachen Wasserhahn

Der Wasserhahn wird 200 000 Zyklen durchlaufen. Wenn der Wasserhahn batteriebetrieben ist, kann die Batterie während des Tests ausgetauscht werden und die Anzahl der Batteriewechsel sollte notiert werden. Der Wasserdruck sollte statisch sein.

Der Zyklus entspricht einer Aktivierung des Melders gemäß den Nutzungsbedingungen und wartet auf das Ende des Ablaufs.

Für einen Mischhahn

Der elektronische Mischhahn wird 70 000 Zyklen auf dem Prüfstand durchlaufen. Wenn der Wasserhahn batteriebetrieben ist, kann die Batterie während des Tests ausgetauscht werden und die Anzahl der Batteriewechsel muss notiert werden. Der Wasserdruck sollte statisch sein.

Ein Zyklus entspricht :

• Aktivierung des Wasserhahns in neutraler Position, während der Auslaufverzögerung den Temperatureinstellhebel in die kalte Position bringen und warten, bis der Wasserhahn ausläuft.
• warten Sie 5 Sekunden bei ausgeschalteter Mischbatterie.
• den Wasserhahn in der Kaltwasserstellung aktivieren, während des Auslaufens den Stellhebel in die Kaltwasserstellung bringen und warten, bis die Mischbatterie ausläuft.
• 5 Sekunden bei ausgeschaltetem Wasserhahn warten
• den Wasserhahn in der Position Heißwasser aktivieren, während des Auslaufens den Temperaturhebel in die neutrale Position bringen und warten, bis der Auslauf beendet ist.
• warten Sie 5 Sekunden bei ausgeschaltetem Wasserhahn.

Die Dauer des Tests hängt von der Anwendung ab. Bei einem Handwaschbecken mit einer Fließzeit von 7 Sekunden sind es beispielsweise 758 Stunden oder 31,6 Tage. Bei einer Duscharmatur ist die Fließzeit jedoch anders, da diese eine längere Fließzeit benötigt.

Die Kontrollpunkte nach dem Test

Überprüfen Sie während des gesamten Tests, dass keine Komponenten gebrochen sind, prüfen Sie die Funktion des Detektors und stellen Sie sicher, dass die Armatur weiterhin ordnungsgemäß funktioniert. Die Mischbatterie muss immer noch die Kriterien für die Wasserdichtigkeit erfüllen.

Ausdauer von handbetätigten Umschaltern

Prinzip der Prüfung

Der Test von Umstellern ist bei allen Arten von Wasserhähnen ähnlich. Der Umsteller wird einer bestimmten Anzahl von Betätigungen unterzogen, wobei der Wasserhahn nacheinander mit kaltem und warmem Wasser versorgt wird, um seine Wirksamkeit im Laufe der Zeit unter Berücksichtigung der Wassertemperatur zu überprüfen.

Wie lange dauert der Test?

Der Umsteller muss 30 000 Zyklen durchlaufen, wobei 1 Zyklus einem Hin- und Herschalten zwischen der geschlossenen und der offenen Position entspricht. Während des gesamten Tests auf dem Prüfstand muss der Wasserhahn in Intervallen von etwa 15 Minuten abwechselnd mit heißem und kaltem Wasser versorgt werden.

• mit dem Umschalter in der Position Ausgang 1 das Wasser 5 Sekunden lang durch den Ausgang fließen lassen
• bewegen Sie den Umschalter in die Position Ausgang 2
• lassen Sie das Wasser 5 Sekunden lang durch den Ausgang 2 fließen
• Schließen Sie die Zufuhr zum Thermostatmischer mithilfe des Schnellschlussventils und lassen Sie den Umschalter in die Position Ausgang 1 zurückkehren.

Ein Test eines handbetätigten Umschalters wird etwa 116 Stunden oder 5 Tage dauern.

Die Kontrollpunkte nach dem Test

Während des gesamten Tests auf dem Prüfstand darf es keine Fehlfunktionen geben, wie z. B. eine Blockade, ein Nichtauslösen des Umschalters, ein Leck etc. Außerdem muss er immer die Normen in Bezug auf die Wasserdichtigkeit erfüllen.

Mechanische Ausdauer der verstellbaren Schnäbel

Prinzip der Prüfung

Der Test des Auslaufs ist bei allen Arten von Wasserhähnen ähnlich. Das Prinzip des Tests besteht darin, den Wasserhahn mit kaltem Wasser zu versorgen und ihn eine bestimmte Anzahl von Zyklen in Form einer Hin- und Herbewegung durchlaufen zu lassen, um zu prüfen, wie der Auslauf auf eine längere Benutzung reagiert. Auf den Auslauf wird eine Masse von (1 ± 0,1) kg aufgebracht, die ausreicht, um ein Biegemoment auf den Auslauf auszuüben.

Wie lange dauert der Test?

Die Schüttdüse wird 80 000 Zyklen ausgesetzt. Ein Zyklus bedeutet eine Drehung über 90% des möglichen Neigungsbereichs des Ausgusses und eine Rückkehr in die Ausgangsposition.

Es handelt sich um eine automatische Maschine, die den Schnabel mit 15 Zyklen pro Minute hin- und herbewegt.

Für den Dauertest eines schwenkbaren Schnabels müssen Sie also etwa 89 Stunden oder 3,7 Tage einplanen.

Die Kontrollpunkte nach dem Test

Während der Prüfung darf es nicht zu Verformungen, Leckagen oder Brüchen des Auslaufs, der Verbindungsvorrichtung oder der Baugruppe kommen.

Für weitere Informationen zu den Zeiten für Dauertests von Sanitärarmaturen kontaktieren Sie uns bitte und sehen Sie sich unsere Auswahl an Prüfständen für Dauertests an.
