Was sind die wichtigsten Tests für Armaturenschläuche?
Schläuche sind für den Anschluss und die Verteilung von Wasser in Sanitäranlagen unerlässlich. Ihre Anwendungsbereiche sind vielfältig und unterschiedlich. Sie können im Badezimmer, in der Küche oder im WC eingesetzt werden. Um Sicherheit, Qualität und Haltbarkeit zu gewährleisten, werden die Schläuche einer Reihe von Tests unterzogen, die den geltenden Normen und Zertifizierungen entsprechen. Welche Arten von Schläuchen gibt es? Was sind die wichtigsten Tests für Schläuche von Sanitärarmaturen? Wir verraten es Ihnen in diesem Artikel.
SOMMAIRE

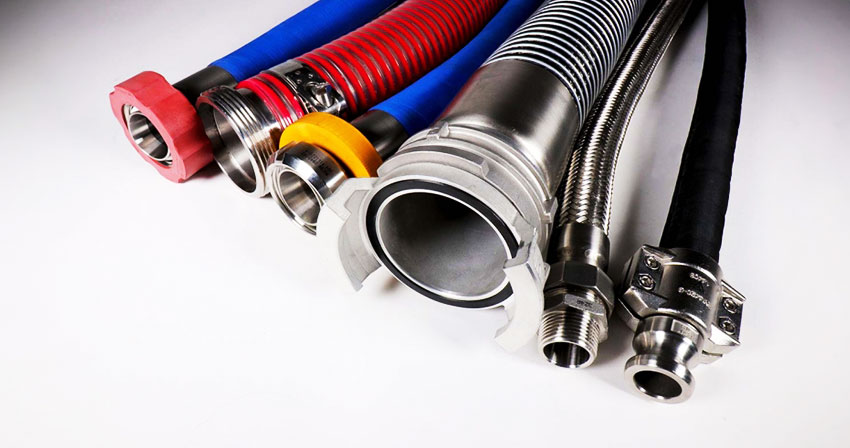

Welche Arten von Schläuchen gibt es?
Spezifische Flexibilitäten je nach Sektor Aktivität
Es gibt eine große Vielfalt an Schläuchen und Anschlüssen, die je nach Branche für bestimmte Zwecke konzipiert sind. Um eine hohe Leistung in einem Flüssigkeitssystem zu gewährleisten, ist es wichtig, einen Schlauch auszuwählen, der für die jeweilige Branche, auf die er sich bezieht, geeignet ist. Ein ungeeigneter Schlauch kann nämlich ernsthafte Schäden verursachen oder eine echte Gefahrenquelle darstellen.
Unter den verschiedenen Arten von Schläuchen, die es gibt, finden Sie hier eine Liste der am häufigsten verwendeten Verbindungen sowie die verschiedenen technischen Eigenschaften je nach Anwendung.
Pharmazeutische oder biopharmazeutische Anwendungen
Die in diesem Bereich verwendeten Anschlüsse sind so konzipiert, dass sie leicht zu reinigen sind, sowohl im geschlossenen Kreislauf als auch für eine vollständige Reinigung durch Zerlegen des Systems. Die Oberflächen der Anschlüsse sind außerdem so gestaltet, dass sie korrosionsbeständig sind und das Wachstum von Bakterien reduzieren. Um die Qualitäts- und Sicherheitsanforderungen der medizinischen und pharmazeutischen Industrie zu erfüllen, müssen flexible Schläuche dieUSP-Zulassung Klasse VI erhalten . Die von der USP entwickelten Prüfungen der Klasse VI bestehen in der Beurteilung der Biokompatibilität von Kunststoffen und Elastomeren für den medizinischen Gebrauch.
Halbleiter
Bei der Herstellung von Elektronikprodukten, die mit Halbleitermaterialien konstruiert werden, ist Sauberkeit eine der obersten Prioritäten. Die verwendeten Metallschläuche sind speziell für empfindliche Umgebungen und Anwendungen konzipiert, bei denen es auf extreme Sauberkeit ankommt. Diese Verbindungen verfügen über sehr feine Gewinde mit einer Beschichtung, die so konzipiert ist, dass sie Verunreinigungen widersteht.
Andere industrielle Anwendungen
Für viele andere Anwendungen im Industriesektor müssen die Schläuche für hohe Drücke ausgelegt sein. Der Nenndruck einiger Anschlüsse kann bis zu 60.000 psi betragen, hauptsächlich bei Hochdruckanschlüssen. Dies erfordert manchmal, dass die Rohre im Vorfeld vorbereitet werden müssen.
Fokus auf Schläuche für Sanitärarmaturen
Im Bereich der Sanitärarmaturen gibt es drei Haupttypen von Schläuchen, die jeweils einen bestimmten Zweck erfüllen.
Der Zuführschlauch
Zuleitungsschläuche sind flexible Metall- oder Kunststoffschläuche, die die Versorgung mit kaltem oder warmem Wasser ermöglichen.
Der Sanitärschlauch ermöglicht den Anschluss von Sanitäreinrichtungen (Waschbecken, WC, Wasserhahn, Bidet, Dusche, Armaturen) an das Wasserversorgungsnetz des Hauses. Die Schläuche ermöglichen auch den Anschluss von Sanitär- und Heizungsanlagen (Boiler, Warmwasserspeicher, Heizkörper, Klimaanlage …). Sie lassen sich nahtlos mit Außen- oder Innengewindeanschlüssen oder mit Klemmverschraubungen installieren.
Bei der Verbindung von Sanitäranlagen unterscheidet man zwischen 2 Arten von Wasserzufuhrschläuchen:
- Der Wasserhahnschlauch wird an Sanitäreinrichtungen wie Spülbecken, Waschbecken, Toiletten, Warmwasserspeicher und Duschen angeschlossen. Er kann gerade oder gebogen sein, aus Edelstahl geflochten sein oder aus Polyester bestehen. Einige Sanitärschläuche haben ein eingebautes Absperrventil, das nützlich sein kann, wenn der Wasserhahn versagt.
- Das Zulaufverlängerungskabel: Diese Zulaufschläuche aus Edelstahl oder Gummi werden in der Regel als Verlängerungskabel verwendet, um eine Waschmaschine oder einen Geschirrspüler mit kaltem Wasser zu versorgen.
Die in diesem Bereich verwendeten Anschlüsse sind so konzipiert, dass sie leicht zu reinigen sind, sowohl im geschlossenen Kreislauf als auch für eine vollständige Reinigung durch Zerlegen des Systems. Die Oberflächen der Anschlüsse sind außerdem so gestaltet, dass sie korrosionsbeständig sind und das Wachstum von Bakterien reduzieren. Um die Qualitäts- und Sicherheitsanforderungen der medizinischen und pharmazeutischen Industrie zu erfüllen, müssen flexible Schläuche dieUSP-Zulassung Klasse VI erhalten . Die von der USP entwickelten Prüfungen der Klasse VI bestehen in der Beurteilung der Biokompatibilität von Kunststoffen und Elastomeren für den medizinischen Gebrauch.
Der Duschschlauch
Der Duschschlauch ist ein Schlauch, der die Mischbatterie in der Dusche – oder Badewanne – mit dem Duschkopf verbindet. Es gibt sie in verschiedenen Größen und aus unterschiedlichen Materialien. Duschschläuche können aus Nylon, PVC oder Metall bestehen. Neben der Länge und dem Durchmesser ist die Robustheit das wichtigste Merkmal eines guten Brauseschlauchs.
Die Abflussschläuche
Nicht zu verwechseln mit Zulaufschläuchen sind Abwasserschläuche, die dazu dienen, das Abwasser abzuleiten. Man unterscheidet zwischen dem Schlauch mit männlichen und weiblichen Gewindeanschlüssen, dem grauen Schlauch aus verklebtem PVC und dem weißen Schlauch als Ersatz für Siphons. Der druckfeste Schlauch besteht aus einem Gummischlauch, der mit einem geflochtenen Stahlrohr ummantelt ist.
Haben Sie ein Projekt? Kontaktieren Sie unsere Experten für Prüfstände
Welche Tests gibt es für Schläuche von Sanitärarmaturen?
Die Tests an den Ernährungsschläuchen
Versorgungsschläuche spielen in der Sanitärinstallation eine entscheidende Rolle, da sie den Wasserzulauf von den Armaturen in die Einrichtung (Bad, Küche usw.) sichern. Um ihre Zuverlässigkeit, Sicherheit und langfristige Leistung zu gewährleisten, müssen die auf dem Markt erhältlichen flexiblen Schläuche für Trinkwasserinstallationen bestimmte Kriterien und Normen erfüllen.
Die Normen für Sanitärarmaturen wie EN200 oder EN817 verlangen, dass die Verbindungsschläuche der europäischen Norm NFEN 13618 entsprechen. Die Produkte, die von dieser Norm betroffen sind, sind die flexiblen Baugruppen :
- Mit oder ohne Zopf.
- Mit einer Länge zwischen 90 und 2 000 mm.
- Mit einem Nenndurchmesser (DN) von 6, 8, 10, 13, 15, 18, 20 und 25.
Um sicherzustellen, dass sie den Anforderungen entsprechen, werden Schläuche für Trinkwasserinstallationen regelmäßig geprüft. Die Hersteller müssen sowohl im Labor als auch in der Fabrik Tests aufhydraulischen Prüfständen durchführen. Die Armaturenprüfstände ermöglichen Tests bei statischem Druck und Ermüdungserscheinungen bei Druckzyklen und Wasserschlägen.
Hier ist eine Liste der wichtigsten Tests, die an Zuleitungsschläuchen für Sanitärarmaturen durchgeführt werden:
- Mechanischer Widerstand der Verbindung gegen Drehmoment und Biegung
- Messung des Mindestdurchflusses bei einem Druck von 3 bar
- Mechanische Festigkeit des Schlauchs, wenn er einer Zugkraft ausgesetzt ist
- Wasserdicht bei einem statischen Innendruck von 30 bar
- Widerstand gegen Ermüdung, die durch wechselnde Druckzyklen von 5 bis 30 bar erzeugt wird, und Widerstand gegen Wasserschläge (Druckzyklen von 5 bis 50 bar)
- Widerstandsfähigkeit gegen Temperaturzyklen von 20 bis 90°C
- Frostbeständigkeit: Biege- und Druckfestigkeit nach längerem Aufenthalt bei -20°C
- Korrosionsbeständigkeit
- Flexibilitätsprüfung, entspricht einem Zugtest an einem Schlauch, der um einen kreisförmigen Kern mit kleinem Durchmesser gewickelt ist.
- Beständigkeit gegen UV-Bestrahlung
Tests an Duschschläuchen
Brauseschläuche für Sanitärarmaturen werden durch die Norm NF EN 1113 geregelt. Sie gilt “für Brauseschläuche unabhängig vom verwendeten Material, die dazu bestimmt sind, Sanitärarmaturen von Badewannen oder Duschen, die der Körperhygiene vorbehalten sind, auszustatten und zu ergänzen.”
Hydraulische Eigenschaften
- Durchflussprüfung: Das Prinzip besteht darin, die Durchflussmenge in den Duschschläuchen mit kaltem Wasser (T 30 °C) zu messen, um ihre Durchflussklasse zu bestimmen.
Mechanische Eigenschaften und Wasserfestigkeit
- Zugfestigkeit: Das Prinzip dieser Prüfung besteht darin, den Schlauch für eine bestimmte Zeit einer Zugkraft auszusetzen.
- Biegefestigkeit: Dieser Test soll die Haltbarkeit des Schlauchs an den Anschlussenden prüfen, wenn er einer Biegung ausgesetzt wird.
- Druckbeständigkeit bei hoher Temperatur: Bei der Prüfung wird der Schlauch für eine bestimmte Zeit einem hohen Druck und einer hohen Temperatur (70 °C) für die empfohlenen Einsatzgrenzen ausgesetzt.
- Dichtheit nach Zug- und Biegefestigkeitsprüfung: Bei der Prüfung wird der Schlauch mit dem entsprechenden Druck (2 oder 5 bar) beaufschlagt, wobei nur kaltes Wasser verwendet wird.
- Prüfung der Beständigkeit gegen Temperaturschocks: Das Prinzip der Prüfung besteht darin, die Dichtheit des Schlauchs unter der Einwirkung wechselnder Temperaturen zu überprüfen.
- Drehbare Verbindung: Wenn ein Brauseschlauch mit einem Drehsystem ausgestattet ist, muss dieses korrekt funktionieren und ein Verdrehen des Schlauchs verhindern. Der Zweck dieser Prüfung ist es, die Funktion der Drehverbindung zu überprüfen.
DieDauertestbänke ermöglichen es, die Lebensdauer von Wasserhähnen, Mischern, Umschaltern, mechanischen und thermostatischen Mischern gemäß den geltenden Normen zu testen.
Die auf Prüfständen durchgeführten Tests entsprechen den Normen und Zertifizierungen. Die von AFNOR Certification ausgestellte NF-Zertifizierung bescheinigt, dass ein Produkt den Normen und eventuellen zusätzlichen technischen Spezifikationen entspricht, die vom Markt gefordert werden. Sie garantiert die Qualität und Sicherheit der zertifizierten Produkte und Dienstleistungen.
