Lineare Stellantriebe für Unterwasserdrohnen

Technische Beschreibung

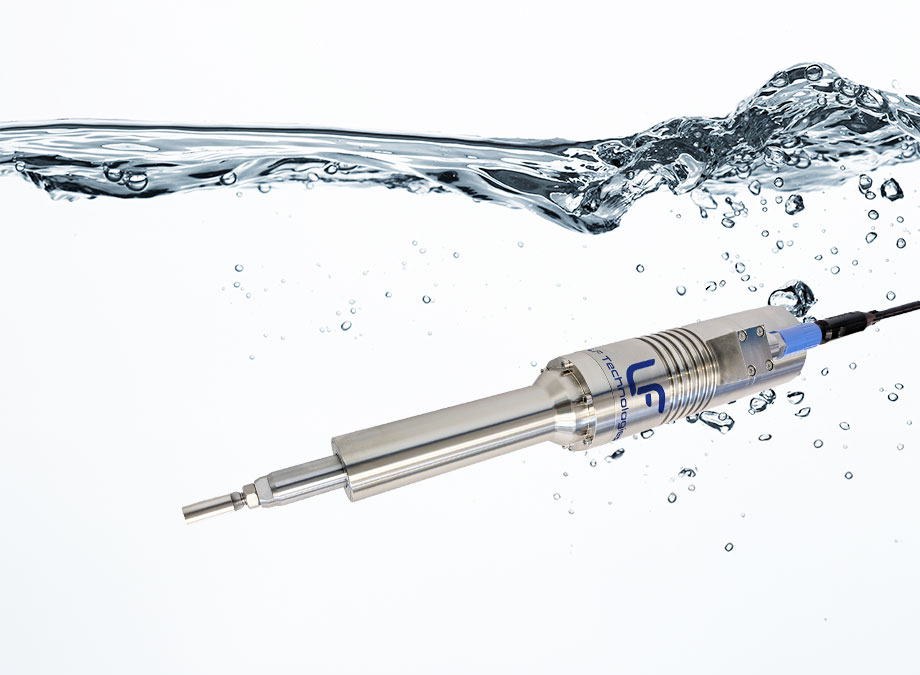

Die Unterwasser-Linearantriebe der XAE-Reihe von LF Technologies sind elektrische Tauchantriebe, die speziell für Unterwasseranwendungen wie U-Boote, Unterwasserdrohnen wie AUVs (Autonome Unterwasserfahrzeuge) und ROVs (Ferngesteuerte Unterwasserfahrzeuge) sowie für Unterwasserinstallationen entwickelt wurden.

Funktionen des XAE Unterwasser-Linearantriebs :

Integrierte Steuerung: eingebettete Elektronik, die eine präzise Steuerung von Position und Geschwindigkeit direkt im Aktuator ermöglicht.
Absolute Messung : Integrierte absolute Positionsmessung: keine Nullpunktsuche erforderlich.
Maßgeschneiderter Hub : Die Länge des Hubs kann an die spezifischen Anforderungen jeder Anwendung angepasst werden.
Mehrere Kommunikationsprotokolle : kompatibel mit mehreren Protokollen wie CAN, RS232, RS485, Ethernet TCP, Ethernet UDP, Modbus TCP , auf Wunsch mit Anpassungsmöglichkeit.
Flexibilität bei der Befestigung: Verschiedene Befestigungsoptionen für das Gehäuse und den Schaft des Aktuators sind verfügbar, was die mechanische Integration in verschiedene Unterwassersysteme erleichtert.

Validierung und Tests von XAE Unterwasser-Linearantrieben :

Alle von LF Technologies entwickelten Linearantriebe für U-Boote werden vollständig intern getestet:

Umfassende Funktionstests : Tests in Luft und unter Wasser unter tatsächlicher Belastung;
Strenge Dichtigkeitsprüfungen : Validierung der Dichtigkeit bis zum Grenzdruck;
Überprüfung der Kommunikationsprotokolle : Überprüfung der korrekten Funktionsweise gemäß dem vom Kunden gewählten Protokoll (CAN, RS232, RS485, Ethernet TCP, Ethernet UDP, Modbus TCP, Protokolle auf Anfrage);
Umfassende Energieanalyse : Messung des Strom- und Leistungsverbrauchs in verschiedenen Nutzungsszenarien.

Funktionen auf Anfrage :

Rennen
Versorgungsspannung
Kommunikationsprotokoll
Materialien
Elektromechanische Bremse
Elektrische Anschlüsse
Mechanische Schnittstellen und Befestigungen

SUBSEA Linearer Antrieb | LF TECHNOLOIGIES

Wasserdichter, tauchfähiger Linearantrieb - LF Technologies

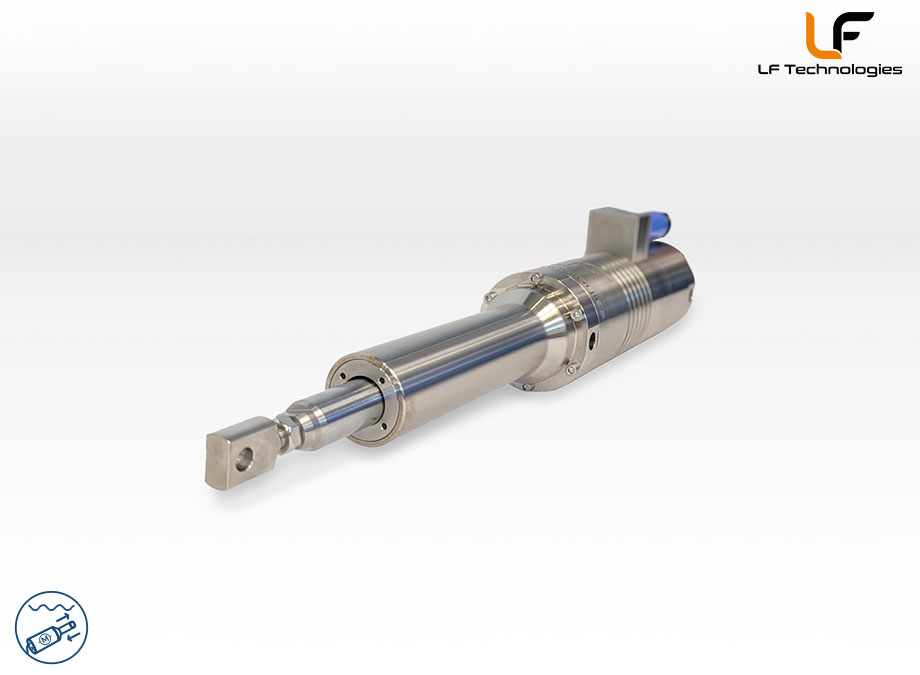

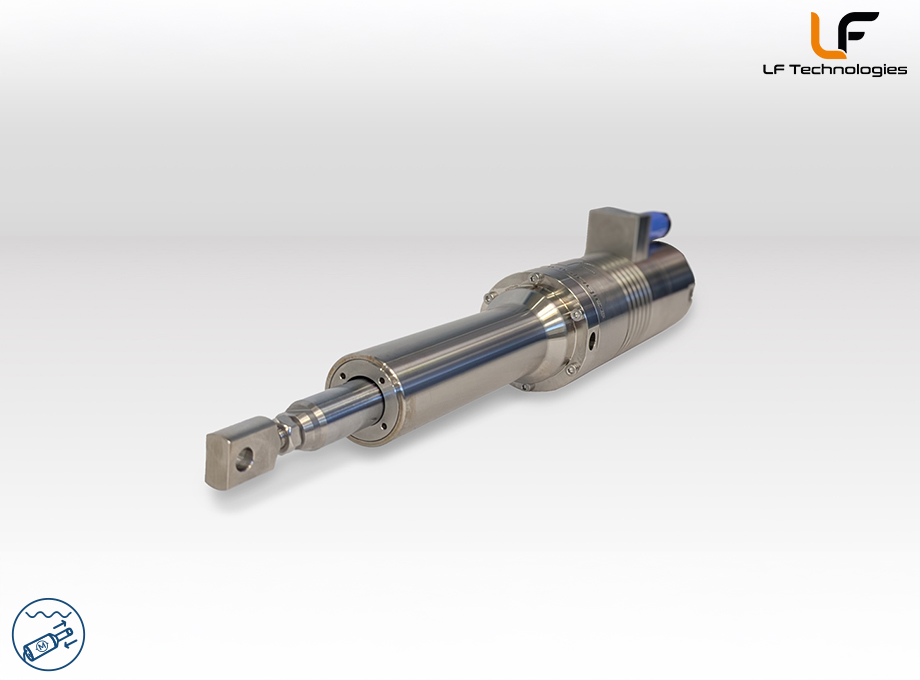

Actionneur-Lineaire-SUBSEA-3-4-LF_TECHNOLOIGIES-2025

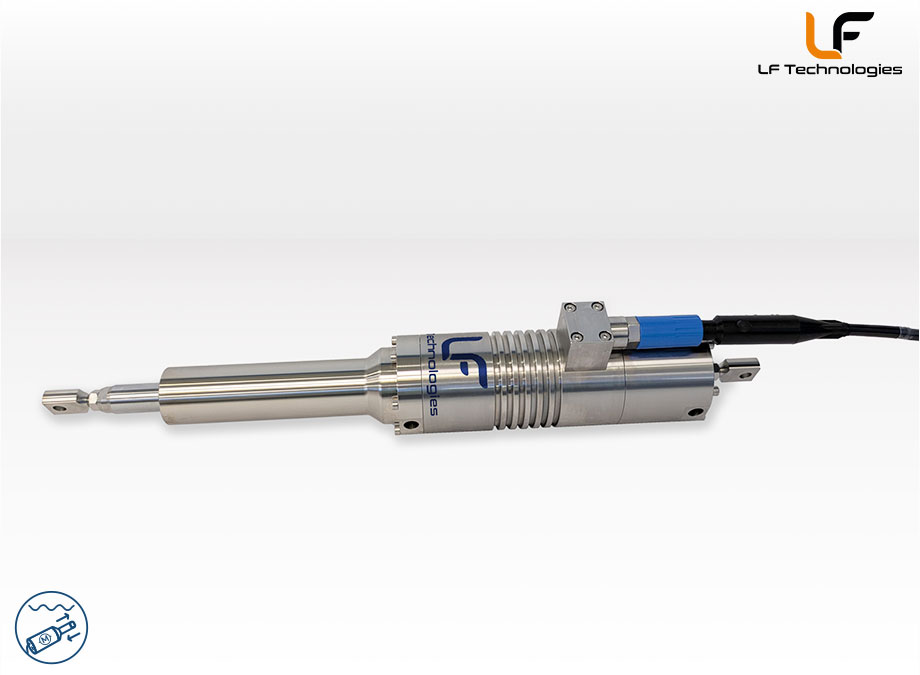

Actionneur Linéaire étanche subsea - LF Technologies

SUBSEA Linearer Antrieb | LF TECHNOLOIGIES

Wasserdichter linearer Subsea-Antrieb für ROV, AUV, UUV - LF Technologies

XAE Linearer Antrieb | LF Technologies

Linearantrieb Subsea - XAE - Wasserdichter Unterwasserantrieb

Linearer Antrieb Subsea – LF Technologies

Linearer Stellantrieb für ROV, AUV, UUV Subsea - LF Technologies

Wasserdichter linearer Stellantrieb | LF Technologies

Linearer Stellantrieb für ROV, AUV, UUV Subsea - LF Technologies

Wasserdichter linearer Stellantrieb | LF Technologies

Linearer Stellantrieb für ROV, AUV, UUV Subsea - LF Technologies

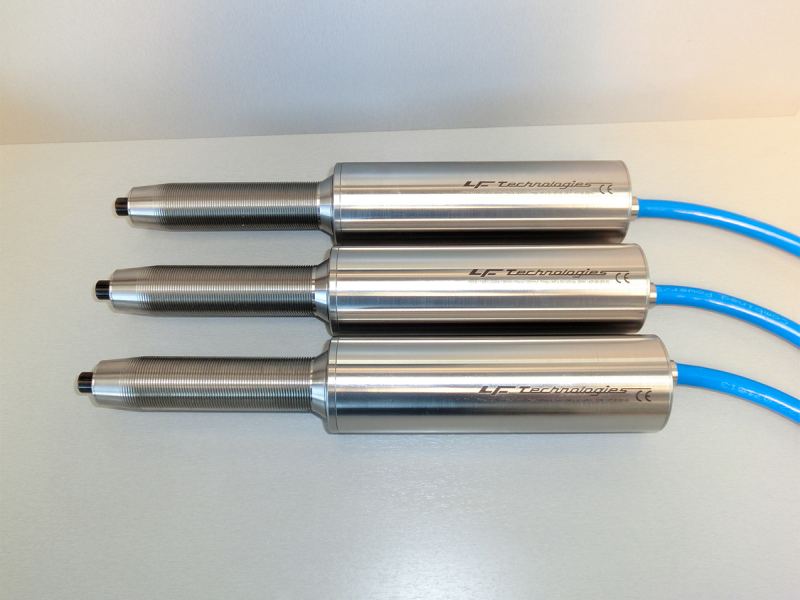

Elektrische Linearantriebe

Wasserdichte elektrische Linearantriebe für Unterwasserelemente

Abgedichtete elektrische Linearantriebe

Attuatori lineari elettrici sigillati

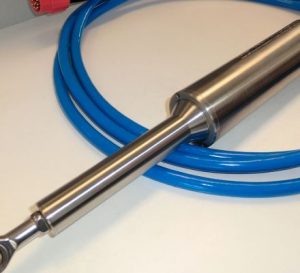

aktor-linear-etanche

attuatore lineare sigillato

TECHNISCHE DATEN Lineare Unterwasser-Antriebe – XAE Serie

Spezifikationen	XAE-70-2B	XAE-70-3B	XAE-70-5B
Tiefe Max.	150 msw* /15 bar	150 msw* /15 bar	150 msw* /15 bar
Maximale Nutzkraft	1500 N	1000 N	500 N
Max. Geschwindigkeit (bei 72Vdc)	100 mm/s	150 mm/s	250 mm/s
Hub	50 - 250 mm	50 - 250 mm	50 - 250 mm
Absolute Positionsmessung	± 0.2 mm	± 0.2 mm	± 0.2 mm
Versorgungsspannung	24 - 72 Vdc	24 - 72 Vdc	24 - 72 Vdc
Stromstärke max	4.8 A	4.8 A	4.8 A
Anschluss	1x SubConn 8 Kontakte	1x SubConn 8 Kontakte	1x SubConn 8 Kontakte
Ausrichtung Steckverbinder	Nach hinten, nach vorne, radial oder tangential	Nach hinten, nach vorne, radial oder tangential	Nach hinten, nach vorne, radial oder tangential
Bremse	Auf Option	Auf Option	Auf Option
Material Körper und Schaft	Edelstahl 316L oder Titan Grad 5	Edelstahl 316L oder Titan Grad 5	Edelstahl 316L oder Titan Grad 5
*Metre Sea Water

Laden Sie die 3D-Datei herunter - XAE-70

Spezifikationen	XAE-110-1R	XAE-110-2R	XAE-110-5R
Tiefe Max.	350 msw* /35 bar	350 msw* /35 bar	350 msw* /35 bar
Maximale Nutzkraft	15000 N	10000 N	2000 N
Max. Geschwindigkeit (bei 72Vdc)	30 mm/s	60 mm/s	150 mm/s
Hub	100 -500 mm	100 -500 mm	100 -500 mm
Absolute Positionsmessung	± 0.2 mm	± 0.2 mm	± 0.2 mm
Versorgungsspannung	24 - 72 Vdc	24 - 72 Vdc	24 - 72 Vdc
Stromstärke max.	22 A	22 A	22 A
Anschluss	2x SubConn	2x SubConn	2x SubConn
Ausrichtung Steckverbinder	Nach hinten, nach vorne, radial oder tangential	Nach hinten, nach vorne, radial oder tangential	Nach hinten, nach vorne, radial oder tangential
Bremse	Auf Option	Auf Option	Auf Option
Material Körper und Schaft	Edelstahl 316L oder Titan Grad 5	Edelstahl 316L oder Titan Grad 5	Edelstahl 316L oder Titan Grad 5
*Metre Sea Water
