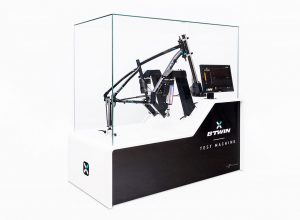

Prüfstand für Fahrradrahmen
Der Fahrradrahmen-Prüfstand ermöglicht es, die Tretkräfte nachzubilden, um die Ermüdungsfestigkeit der Rahmen unter Bedingungen zu bewerten, die dem realen Einsatz nahekommen. Er bietet eine technische, visuelle und sichere Lösung für Dauerbelastungsprüfungen.
- Realistische Simulation der Tretkraft
- Echtzeit-Anzeige der Kräfte und der Anzahl der Zyklen
- Einfache und intuitive Bedienung mit voreingestellten Programmen
- Erhöhte Sicherheit dank Schutzverkleidung
Getestete Produkte
Branchen
Funktionalitäten
Der Fahrradrahmen-Prüfstand verfügt über mehrere Funktionen zur Durchführung von Ermüdungsversuchen an Fahrradrahmen, wobei die Tretkräfte unter Bedingungen simuliert werden, die denen eines Labortests nahekommen. Er ermöglicht die Programmierung der Zyklen nach Kraft, Frequenz und Anzahl der Zyklen und bietet gleichzeitig eine Echtzeit-Anzeige der Kräfte, Verschiebungen und des Testfortschritts. Das System wurde so konzipiert, dass die Ergebnisse einfach abgelesen werden können, auch im Rahmen von Vorführungen oder zu Lehrzwecken.
- Ermüdungsversuche an Fahrradrahmen mit Simulation der Tretkräfte
- Prüfplanung nach Kraft, Frequenz und Anzahl der Zyklen
- Echtzeit-Anzeige von Kraft, Weg und Zykluszähler
- Anzeige von Kurven und Maschinenstatus zur Verfolgung des Tests
- Vorkonfigurierte Testprogramme für einen schnellen Start
- Automatische Anpassung des Sollwerts entsprechend der im vorherigen Zyklus erreichten Kraft möglich
- Animierte Anzeigeoption mit Radfahrer und/oder LED-Anzeige
Technologien
Technisch gesehen stützt sich das System auf elektrische Zylinder, um Kräfte auf den Dummy-Tretkranz auszuüben, einen Steuer-PC zur Parametrierung und Überwachung der Tests sowie eine Reihe mechanischer Elemente, mit denen die Einbaubedingungen des Rahmens originalgetreu nachgebildet werden können. Sicherheit und Ergonomie werden zudem durch eine Konstruktion gewährleistet, die sowohl für den Einsatz bei Vorführungen als auch in technischen Umgebungen geeignet ist.

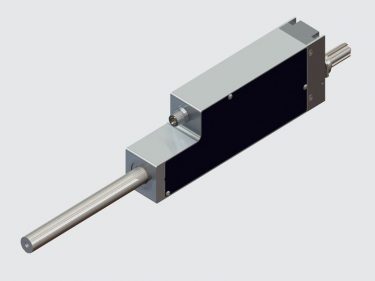

- Zwei elektrische Zylinder zur Übertragung der Tretkräfte
- Steuerung während der Fahrt mit Kraftregelung bei jedem Zyklus
- Steuerungs-PC für die Programmierung und Überwachung
- Kraftmessung zur Überwachung der ausgeübten Kräfte
- Dummy-Gabel, Dummy-Tretlager, Dummy-Pleuel und Dummy-Hinterrad zur Nachbildung der Testkonfiguration
- Gelenkverbindung für die hintere Befestigung
- Schutzhaube, um jeglichen Kontakt mit beweglichen Teilen zu verhindern
- Software-Anzeigeoberfläche mit Kurven, Zählern und Maschinenstatus
Anwendungen
Dieser Prüfstand richtet sich an Fahrradhersteller und -händler, die die Belastbarkeit eines Rahmens unter laborähnlichen Bedingungen nachweisen und gleichzeitig ein lehrreiches und sicheres Erlebnis im Geschäft bieten möchten. Er kann auch von F&E-Teams für Dauerbelastungsversuche genutzt werden.
Technische Daten des Prüfstands für Fahrradrahmen
Spécifications | Cycle-Frame-Test |
Force maxi des actionneurs | 500 N |
Vitesse maxi des actionneurs | 20 mm/s |
Encombrement (L × l × h) | ≈ 1300 × 700 × 1300 mm |
Alimentation | Mono 220 V |
Mesure de force | Précision ≈ 10 % |
Vorteile des Bike-Test-Frames
- Einfache und intuitive Bedienung
- Realistische Simulation der Tretkraft
- Echtzeit-Anzeige der Leistung
- Integrierte Sicherheit für den öffentlichen Raum
- Schneller Start der Tests
Schnelle Einarbeitung für alle Benutzer
Die Montage des Rahmens und die Steuerung über die Software wurden so konzipiert, dass sie eine reibungslose, benutzerfreundliche und schnelle Bedienung ohne technische Komplexität ermöglichen.
Testbedingungen, die dem tatsächlichen Einsatz nahekommen
Die geräuscharmen elektrischen Antriebe geben die beim Treten ausgeübten Kräfte originalgetreu wieder und ermöglichen so eine präzise Analyse des Rahmenverhaltens.
Eine übersichtliche und sofortige Nachverfolgung der Tests
Die Belastungswerte und die Anzahl der Zyklen werden in Echtzeit angezeigt, wobei die Ergebnisse zur besseren Interpretation in Form von Kurven oder Animationen dargestellt werden können.
Sichere Nutzung unter allen Umständen
Die Schutzhaube schützt die Benutzer, indem sie jeglichen Kontakt mit beweglichen Teilen und empfindlichen Bauteilen der Maschine verhindert.
Vorkonfigurierte Programme für mehr Effizienz
Voreingestellte Testszenarien (Kraft, Frequenz, Anzahl der Zyklen) ermöglichen einen schnellen Start der Tests und gewährleisten gleichzeitig deren Wiederholbarkeit.
