Modul für elektrischen Drehantrieb
- Einfache Integration
- Autonomes System
- Steuerung von Position, Geschwindigkeit und Kraft
- Steuerbar über einen externen Sollwert (geregelte Einstellungen)
Getestete Produkte
Branchen
Funktionalitäten
Drehantrieb
Description

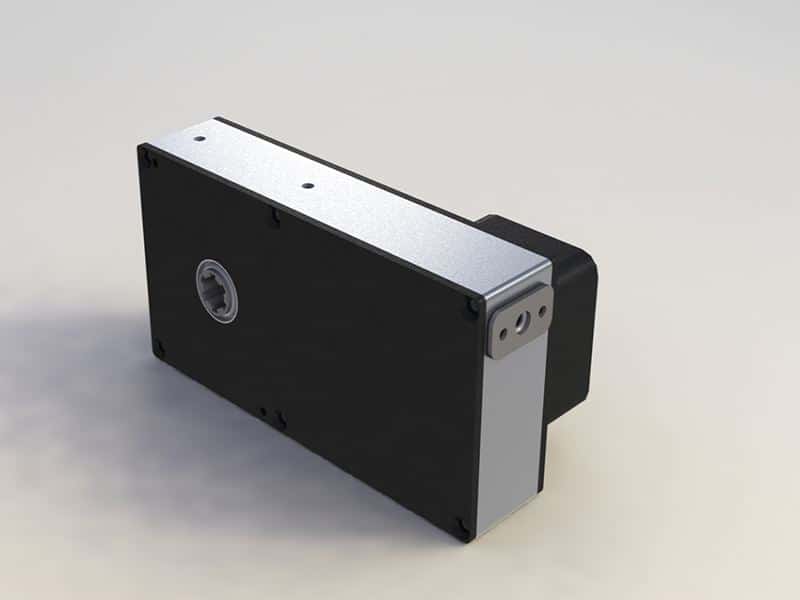

Der elektrische Drehantrieb ist ein Servomotor, der über eine Drehmomentmessung und eine absolute Winkelpositionsmessung über eine Umdrehung verfügt. Der Drehantrieb ermöglicht die Ausführung von Drehbewegungen. Er kann in Bezug auf Position, Drehzahl und Drehmoment gesteuert werden. Er ist mit einer geriffelten Hohlwelle ausgestattet, an der eine Vielzahl von Werkzeugen angebracht werden kann. Darüber hinaus kann er mit einem Linearantrieb gekoppelt werden, um Translations- und Rotationsbewegungen zu kombinieren (beispielsweise zur Betätigung mechanischer Einhebelmischer).
Technische Daten
- Max. Drehmoment von 3,7 bis 25 Nm
- Drehzahl: 30 bis 214 U/min
- Regelung nach Position, Drehzahl oder Drehmoment
- Mögliche Kraftübertragung über Keilnuten oder über die mit 4 Gewindebohrungen versehene Platte
- M12-Anschluss mit 8 Polen (Stromversorgung + Kommunikation)
- Möglichkeit, eine durchgehende Welle zu verwenden
- Electronique de commande intégréeM12-Anschluss mit 8 Polen (Stromversorgung + Kommunikation)
- Konfiguration der Bewegungen über eine spezielle App oder direkte Ethernet-Kommunikation zur Integration
Technologie
- Schrittmotor
- Integrierter Regler
- Absolute Positionsmessung
- Integrierte Kraft- und Drehmomentmessung
connecteurM12
connecteurM12-wire-list-rotatif
Plan actionneur Rotatif
tableau-descriptif-technique
Tableau Descriptif Technique Actionneur Rotatif
Montage actionneur rotatif
Montage des Drehstellers
Exemple de montage pour robinetterie
Montagebeispiel für Armaturen
Montage actionneurs
Montage von Aktuatoren
Actionneur Rotatif
Drehbarer Antrieb
Plan-connecteur-actionneur-lineaire-new
Plan Connecteur Actionneur Linéaire
mitigeur-thermostatique

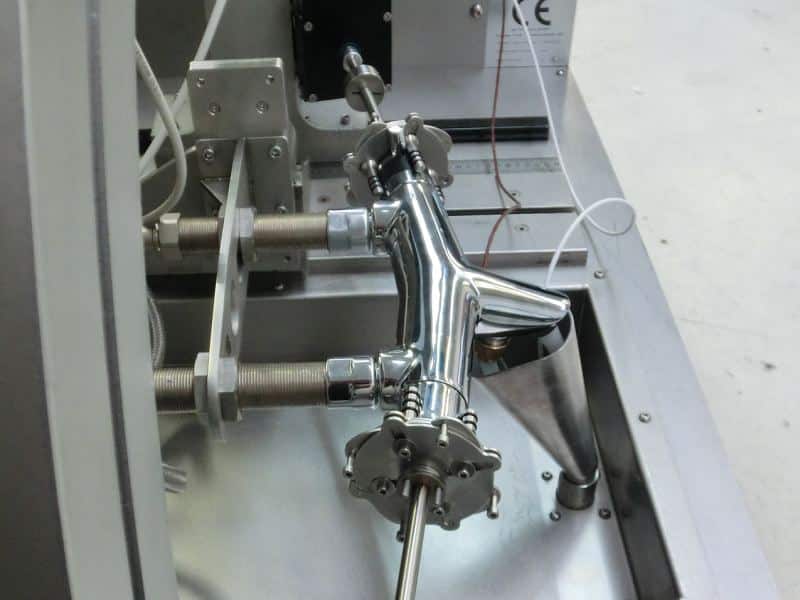

Deux actionneurs rotatifs viennent se positionner sur les mitigeurs thermostatiques pour entamer un test complet selon les normes NF3
