Tintenmarkierer auf Schalen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Kunde ist ein großer französischer Hersteller und Dekorateur von traditionellen Ohrschalen.

Hauptfunktionen

Ziel

Die menschliche Hand beim Schreiben auf den Schalen zu kopieren, was eine sehr einheitliche und wiederholbare Schrift ermöglicht.

Problematik

Der Schreibbereich auf den Schalen ist nicht flach, daher müssen die Bewegungen des Stiftes nach oben/unten und nach vorne/hinten interpoliert werden, um einen gleichmäßigen Strich zu gewährleisten.

Dieser nicht flache Bereich bedeutet auch, dass die Zeichen verzerrt werden.

Da die Buchstaben zuvor handgeschrieben wurden, ist die Schriftart nicht vollständig definiert wie bei einem Textverarbeitungsprogramm.
Zum Zeitpunkt des Schreibens ist die Schale noch nicht mit einer Schutzschicht aus Emaille versehen.

Lösung und Ergebnis

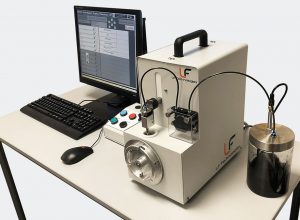

Die Maschine besteht aus Achsen, um den Stift zu bewegen, einer Achse, um die Schale zu drehen, einer Pumpe, um den Stift mit Tinte zu versorgen, einem Tintenbehälter und einer Steuereinheit.

Funktionsprinzip :

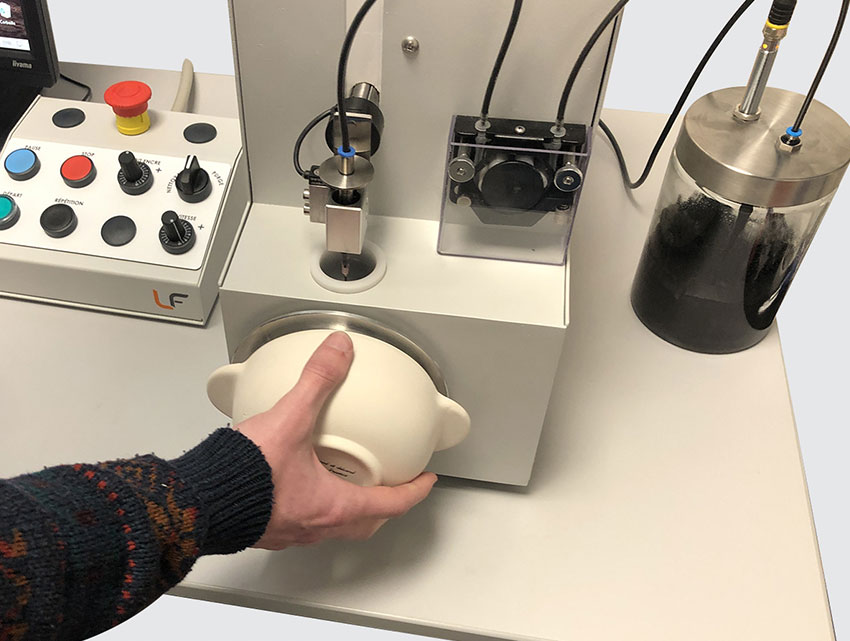

Auf dem Programm gibt der Benutzer die Texte ein, die er schreiben möchte, sowie die dazugehörigen Mengen, dann stellt er eine Schale auf den dafür vorgesehenen Halter und beginnt mit dem Schreiben.

Der Stift wird auf der Schale positioniert und die Tinte wird aus dem Glas gesaugt und direkt auf die Schale gespritzt. Die Pumpe ist ein Tauchkolben, der einen konstanten Fluss während des Schreibens eines Zeichens gewährleistet.

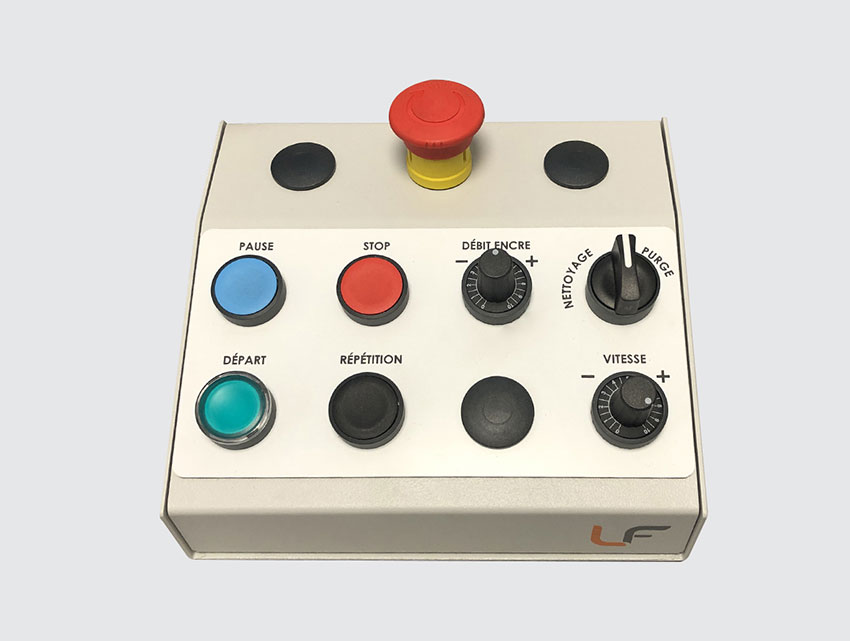

Um die Feinheit des Schreibens optimal anzupassen, kann der Tintenfluss über ein Potentiometer sofort eingestellt werden und gewährleistet so eine gute Schreibqualität.

Der Schalenhalter dreht sich und diese Drehung wird mit den Bewegungen des Stiftes interpoliert.

Wenn eine Schale fertig ist, nimmt der Benutzer sie aus der Halterung, setzt eine neue Schale auf und beginnt mit einem einfachen Druckknopf mit dem Schreiben der nächsten Schale.
